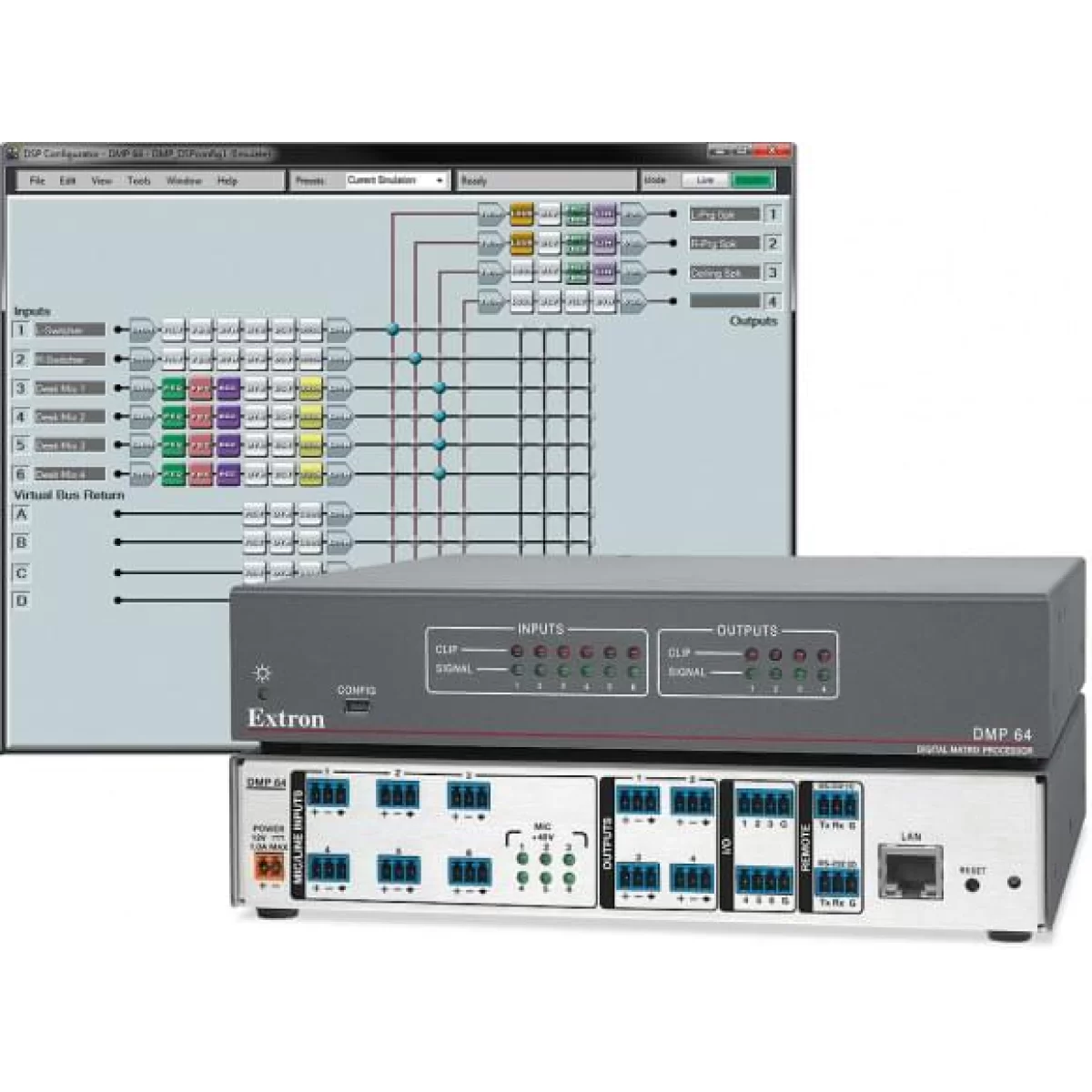

Extron DMP 64 Матричный процессор, 6х4, Dante

Цифровой матричный процессор Extron DMP 64 – это аудиомикшер 6x4 с технологией Extron ProDSP™, которая представляет собой мощную платформу обработки цифровых сигналов для маршрутизации и управления аудио. DMP 64 обеспечивает возможность настройки DSP, облегчая микширование, маршрутизацию и оптимизацию помещения. Быстрое и интуитивное конфигурирование при помощи программного обеспечения DSP Configurator™ позволяет установить этот процессор в очень короткие сроки с помощью легко запоминающихся настроек, изменение которых слышно в реальном времени. DMP 64 оптимально подходит для проектов AV‑систем, в которых требуется улучшенное матричное микширование аудио линейного и микрофонного уровней с помощью DSP в компактном формфакторе.

Технические характеристики

• Матричный микшер микрофонного/линейного аудио 6x4 — DMP 64 выполняет маршрутизацию сигнала и регулировку уровней согласно уникальным требованиям проектов небольшого формата. Он имеет шесть входов, – все с фантомным питанием и настройкой на микрофонный уровень, которые могут распределяться и микшироваться в четыре выхода линейного уровня.
• Входы: шесть входов для балансного или небалансного аудио микрофонного/линейного уровней на 3‑пиновых разъёмах под зажим 3,5 мм
• Выходы: четыре выхода для балансного или небалансного аудио линейного уровня на 3-пиновых разъёмах под зажим 3,5 мм
• ProDSP™-обработка сигнала на основе 32/64‑битных операций с плавающей точкой — DMP 64 использует обработку DSP аудиосигнала на основе 32/64‑битных операций с плавающей точкой, что поддерживает очень широкий динамический диапазон и прозрачную обработку аудио для простого управления каскадом усиления и снижения вероятности клиппинга сигнала DSP.
• Фантомное питание 48 В — DMP 64 предлагает функцию выбора фантомного питания 48 В для каждого входа, позволяя использовать конденсаторные микрофоны.
• Аналого-цифровые и цифро-аналоговые преобразователи 24 бита/48 кГц студийного класса — профессиональные преобразователи полностью сохраняют целостность исходного аудиосигнала.
• Постоянная обработка DSP с низкой задержкой — в DMP 64 постоянно поддерживается низкая задержка обработки от входа к выходу в пределах 4,5 мс независимо от количества активных каналов или процессов. Обработка с фиксированной, низкой задержкой сохраняет синхронизацию аудио с видео и позволяет докладчику не отвлекаться по причине задержки транслируемого аудио.
• Программное обеспечение DSP Configurator™ — мощное и в то же время простое в использовании программное средство на базе персонального компьютера для управления всеми функциями обработки аудио DMP 64. С его помощью можно осуществить полную установку и настройку инструментов обработки цифровых аудиосигналов на базе технологии ProDSP, а также маршрутизацию и микширование.
• Интуитивный графический интерфейс пользователя
• Гибкие возможности управления — DMP 64 предоставляет возможность управления при помощи ПО DSP Configurator и через подключение от компьютера к Ethernet-порту, а также портам RS‑232 или USB 2.0 на передней панели. Процессором можно также управлять посредством системы управления, использующей протокол SIS™ от Extron, набор базовых команд Simple Instruction Set, и путём доступа к встроенным веб-страницам. Имея два порта RS‑232 и порт Ethernet, DMP 64 предлагает возможность управления как в отдельном, так и в разделяемом помещениях.
• Функции копирования и вставки для блоков обработки — для ускорения процесса проектирования и установки аудиосистемы настройки параметров могут быть оперативно скопированы из индивидуальных блоков построения или идентичных групп блоков в другие в рамках графического интерфейса пользователя с помощью удобных команд вырезки и вставки.
• Установки процессора по принципу построения блоков — ряд предварительно созданных установок процессора, оптимизированных для определённого типа входных или выходных устройств, например, микрофонов и громкоговорителей Extron, с предварительной настройкой уровней, фильтров, динамических характеристик и т.д. Конструктивные блоки доступны на каждой шине входов/выходов и позволяют проектировщикам систем создавать и сохранять индивидуальные блоки построения, что способствует упрощению проектирования и интеграции аудиосистемы.
• Режим консоли (Console View) с обзором настроек усиления, измерений параметров и схемы маршрутизации в одном окне — дополнительный режим обзора в программе DSP Configurator, который позволяет системным дизайнерам видеть в одном окне все настройки усиления и маршрутизации сигналов, вместе с возможностью измерения в процессе работы. В режиме консоли на одном экране доступен обзор статуса перегрузки, числовые значения уровней, а также статус отключения звука на каждом входе (mute), каскад усиления, точки микширования и выход, что упрощает сравнение и регулировку настроек входов и выходов.
• Функционирование в режимах реального времени и эмуляции с сохранением файла конфигурации — режим реального времени (Live) позволяет интеграторам подключаться к DMP 64 и выполнять установку параметров при прослушивании или измерении в реальном времени. Это устраняет необходимость компиляции и загрузки файла конфигурации в DSP. Режим эмуляции (Emulation) предоставляет возможность автономного конфигурирования настроек (офлайн) с последующей загрузкой на DMP 64. Программное обеспечение также загружает файлы конфигурации из микшера для архивирования.
• 32 предустановки ПО DSP Configurator — с помощью программного обеспечения DSP Configurator любые параметры обработки DSP, уровней или маршрутизации аудио могут быть сохранены в качестве предварительно установленных настроек. Эти настройки могут быть сохранены для всей системы или определённых групп входов, выходов, точек микширования и блоков DSP.
• Шесть цифровых портов входов/выходов для удалённого управления или обратной связи — благодаря шести настраиваемым цифровым портам входов/выходов DMP 64 можно запрограммировать на распознавание и последующую ответную реакцию на внешние механизмы активации, такие как включение микрофона, отключение звука и восстановление пресетов.
• Дизайн на базе двойной матрицы обеспечивает как маршрутизацию к основным выходам, так и маршрутизацию в виртуальную шину — двойной матричный дизайн DMP 64 предоставляет существенную гибкость маршрутизации, микширования и обработки входных аудиоисточников. Схема коммутации выходов позволяет любому из шести входов микшироваться в любой или все четыре выхода. При желании любой из входов может сначала быть направлен в виртуальную схему коммутации, которая распределяет входы к четырём виртуальным шинам до того, как выполнить обратное микширование в выходную матрицу. Виртуальные шины позволяют обрабатывать входы в виде единой группы.
• Мастер создания групп — DMP 64 обеспечивает возможность единой настройки усиления или отключения звука для всей системы. Функции настройки усиления и отключения звука могут быть выбраны и добавлены в один мастер группы, которым в дальнейшем можно управлять с помощью одного главного регулятора громкости или отключения звука. Каждый мастер группы может включать до 16 элементов; можно создать до 32 мастеров групп.
• Функция мягкого ограничения (Soft limits) обеспечивает оптимальный диапазон настройки мастера группы — диапазон громкости мастера группы может быть ограничен благодаря функции мягкого ограничения для поддержки оптимального минимального и максимального уровней при использовании внешнего регулятора громкости. Это позволит операторам избежать недостаточной или чрезмерной настройки уровней, используя цифровые входы/выходы либо управление по RS‑232. ПО DSP Configurator предоставляет возможность быстрой регулировки ограничения с помощью операции переноса drag-and-drop в меню функций управления группами.
• Навигация с помощью клавиатуры SpeedNav™ — SpeedNav обеспечивает удобную навигацию по программе DSP Configurator с помощью клавиатуры и без использования мышки или сенсорной панели. Используя клавиши навигации и быстрого доступа, пользователь получает доступ к любому входу или выходу, любой точке микширования и всем инструментам обработки аудио DSP. При помощи всего одной клавиатуры для доступа к программному обеспечению можно на месте ускорить настройку и оптимизацию аудиосистемы, используя переносной компьютер.
• Светодиодные индикаторы наличия входного и выходного сигналов и клиппинга на передней панели — на передней панели DMP 64 расположены светодиодные индикаторы каждого входа и выхода для мониторинга наличия сигнала в режиме реального времени. Отдельный LED-индикатор загорается в качестве предупреждения в случае обнаружения клиппинга аналогового сигнала.
• Конфигурационный USB-порт на передней панели — обеспечивает простую настройку без необходимости использования задней панели процессора.
• Два порта RS‑232 — DMP 64 включает себя основной и дополнительный порты RS‑232 для работы в проектах с разделяемыми помещениями.
• Мониторинг и управление по Ethernet — созданная для выполнения требований профессиональных AV‑систем, функция Ethernet-управления позволяет осуществлять эффективный мониторинг и управление DMP 64 по сетям LAN, WAN или Интернет, используя стандартные протоколы TCP/IP.
• Монтаж в стойку 1U, металлический корпус шириной в половину стойки
• Внешний блок питания Extron Everlast™ в комплекте, партномер для замены – 70‑1174‑01 — блок питания международного стандарта обеспечивает проверенную надёжность и низкое потребление тока. Этот модуль питания совместим с монтажными креплениями ZipClip 100 и ZipClip 200.
• На блоки питания Everlast от Extron распространяется 7‑летняя гарантия на обслуживание и компоненты
