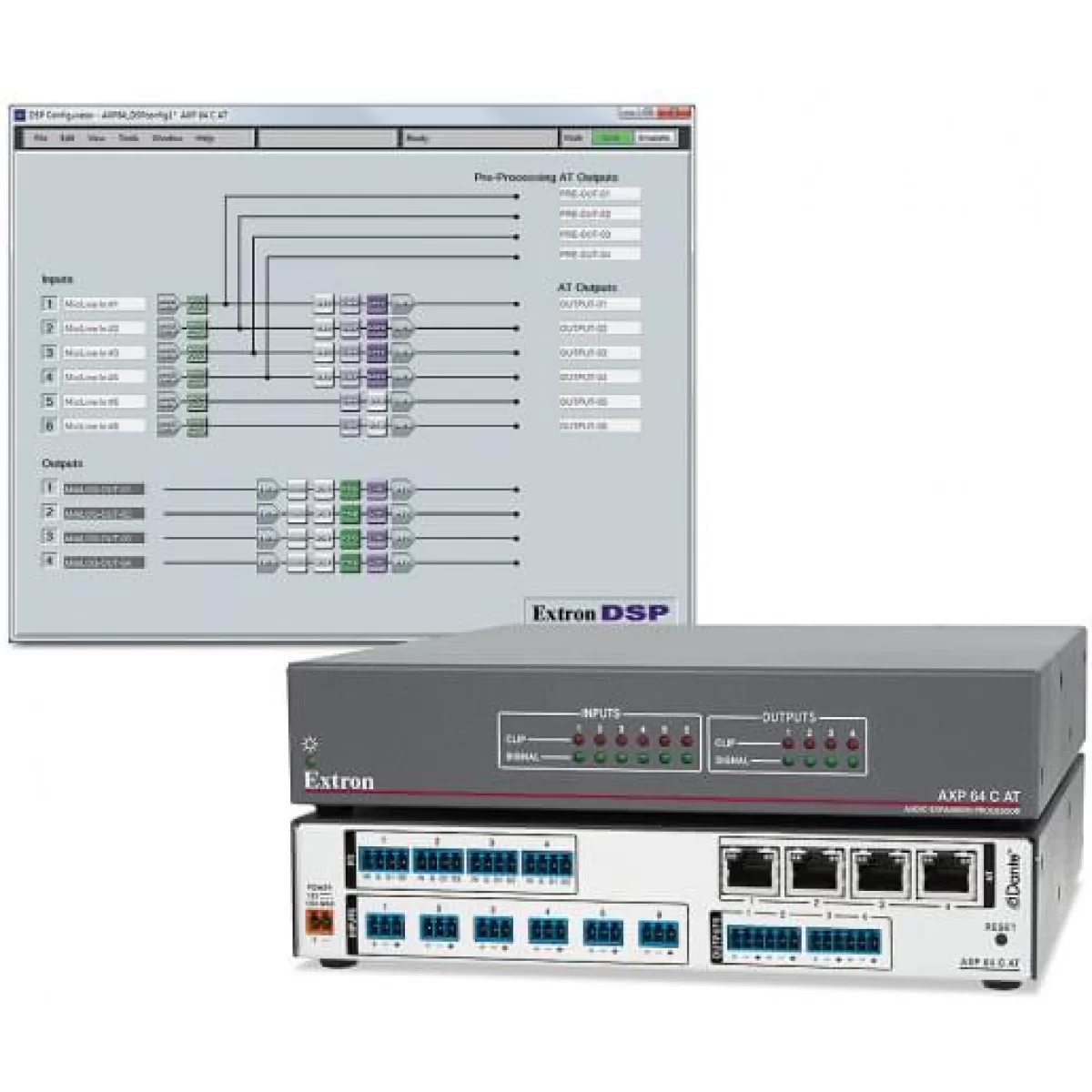

Extron AXP 64 C AT Процессор расширения аудио, 6х4, AEC, Dante

Extron AXP 64 C AT - это процессор Extron расширения аудио на шесть микрофонных/линейных входов и четыре линейных выхода для удалённого подключения к аудиосистеме с использованием на базе интерфейса Dante®. Он используется для размещения шести микрофонных/линейных источников в аудиосети Dante и маршрутизации любых четырёх каналов Dante от сети к усилителю или другому целевому устройству. AXP 64 C AT использует технологию Extron ProDSP™ с обработкой усиления, фильтров и динамических диапазонов на всех входах и выходах. Четыре входа также включают функцию AEC, фантомное питание 48 Вольт и выделенные порты для управления микрофонами. Функция на входах FlexInputs предлагает дополнительную возможность обработки каналов Dante как первых четырёх (1 - 4) локальных аналоговых входов. С использованием одного Ethernet-кабеля от AXP 64 C AT или нескольких подключённых устройств к центральной аппаратной стойке, значительно облегчается инсталляция системы, не требуя затрат и усилий на протяжку по одному кабелю к каждой конечной точке.

Технические характеристики

• Входы: шесть входов для балансного или небалансного аудио микрофонного/линейного уровней на 3‑полюсных разъёмах под зажим - 3,5 мм
• Выходы: четыре выхода для балансного или небалансного аудио линейного уровня на 3‑полюсных разъёмах под зажим - 3,5 мм
• 10 выходов расширения DSP, расположенных непосредственно в аудиосести Dante®
• Шесть микрофонных/линейных входов для передачи аудио в сеть Dante — AXP 64 C AT добавляет к сети Dante шесть дополнительных обработанных входов, обеспечивая простое расширение системы. Это устраняет необходимость в расширителе входов «Break-in box», а также дополнительном оборудовании DSP с установкой в центральной стойке, которые могут в других случаях не использоваться.
• Четыре входа с фантомным питанием 48 В — AXP 64 C AT предлагает функцию выбора фантомного питания 48 Вольт для входов 1 - 4, позволяя использовать конденсаторные микрофоны.
• Четыре независимых канала эхоподавления AEC — AXP 64 C AT предлагает пять независимых каналов высокоэффективного эхоподавления AEC, а также настраиваемую функцию подавления шумов непревзойдённого качества. В основе технологии AEC от Extron лежит передовой алгоритм, обеспечивающий быструю конвергенцию эхоподавителя для оптимальной чёткости в сложных для функционирования AEC ситуациях, включая одновременные разговоры и использование беспроводных микрофонов на ближнем конце.
• Четыре входа с функцией FlexInput для выбора между аналоговым входом или Dante — предлагают возможность распределять либо локальный микрофонный/линейный вход, либо вход Dante внутри процессора по четырём каналам с эхоподавлением, позволяя подключить удалённые беспроводные микрофоны, настенные панели и источники от любых точек в рамках сети Dante к AXP 64 C AT.
• Четыре выхода линейного уровня принимают аудиосигналы из сети Dante — AXP 64 C AT выполняет преобразование аудиоканалов, поступающих от сети Dante, в сигналы линейного уровня с функцией задержки, фильтрацией и обработкой динамических диапазонов в соответствии с требованиями проекта.
• Аудиосеть Dante обеспечивает широкий диапазон возможностей расширения — базирующийся на сети Dante процессор AXP 64 C AT совместно с DMP 128 Plus AT обеспечивает возможность масштабирования с целью создания расширенных схем коммутации аудио по всей локальной сети, используя стандартные Интернет-протоколы. Встроенный четырёхпортовый гигабитный коммутатор обеспечивает прямое соединение между несколькими устройствами серии AXP и DMP 128 Plus AT с целью создания расширенных, экономичных схем коммутации аудио.
• Встроенный четырёхпортовый гигабитный коммутатор — предоставляет сквозной сетевой канал подключения к дополнительным устройствам серии AXP, а также прямое соединение с устройствами DMP 128 Plus AT.
• Один цифровой вход и два цифровых выхода на микрофонных/линейных входах 1 - 4 для управления — XP 64 C AT предлагает входной канал, заземление и два выхода на микрофонных/линейных входах 1 - 4 для внешнего управления, например, активации и отключения микрофона, а также загорания светодиодных индикаторов статуса.
• Компактный металлический корпус 1U шириной в половину стойки — корпус шириной в половину стойки и глубиной 24,1 см спроектирован для не привлекающей внимания инсталляции под столом рядом с настольными микрофонами и источниками линейного уровня при помощи полочной системы с монтажом под стол серии UTS или комплекта низкопрофильного монтажа MBU 123, которые поставляются отдельно.
• ProDSP-обработка сигнала на основе 32/64‑битных операций с плавающей точкой — AXP 64 C AT использует обработку DSP аудиосигнала на основе 32/64‑битных операций с плавающей точкой, что поддерживает очень широкий динамический диапазон и прозрачную обработку аудио для упрощения управления каскадом усиления, в то же время, снижая вероятность клиппинга сигнала.
• Аналого-цифровые и цифро-аналоговые преобразователи 24 бита/48 кГц студийного класса — профессиональные преобразователи полностью сохраняют целостность исходного аудиосионала.
• Обработка DSP с низкой задержкой — AXP 64 C AT характеризуется очень низкой, детерминированной задержкой обработки от входа к выходу независимо от количества активных каналов или процессов. Несмотря на то, что задержка в каналах с эхоподавлением возрастает, общие показатели задержки остаются низкими. Это поддерживает синхронизацию аудио и видео, и позволяет докладчикам или выступающим не прерывать выступление по причине задержки транслируемого аудио.
• Программное обеспечение DSP Configurator™ — мощное и в то же время простое в использовании программное средство на базе персонального компьютера для управления всеми функциями обработки аудио на AXP 64 C AT. Программа осуществляет полную настройку и конфигурирование инструментов обработки цифровых аудиосигналов на базе технологии ProDSP.
• Поддержка шаблонов Extron DSP, которые предварительно сконфигурированы в качестве отправных точек для упрощения и оптимизации настройки системы — наши шаблоны DSP разработаны для простого использования и обучения. Как технические специалисты, так и начинающие инженеры могут использовать их для запуска и функционирования системы, прилагая минимум усилий, экономя время и сокращая затраты на трудовые ресурсы и обучение в процессе работы. В свою очередь, старшие инженеры могут оставить волнения в стороне, зная, что технический персонал внедряет системы согласно систематизированному и последовательному подходу.
• Интуитивный графический интерфейс пользователя — графический интерфейс программного обеспечения DSP Configurator предлагает улучшенный обзор всех входов, выходов и блоков обработки аудио в одном окне. Это даёт проектировщику или инсталлятору возможность быстрого просмотра конфигурации аудио без необходимости использования нескольких окон или меню.
• Гибкая маршрутизация входного сигнала с предварительной и последующей обработкой — внутренняя архитектура DSP в AXP 64 C AT обеспечивает передачу входных потоков от входов 1 - 4 как с предварительной, так и с пост-обработкой в сеть Dante. Два последних входных канала передают потоки с последующей обработкой в сеть Dante. Это обеспечивает гибкость в подготовке сигналов для определённых систем с использованием необработанных сигналов для записи и вспомогательного звукоусиления, и обработанных сигналов для усиления речи и конференц-связи.
• Диспетчер устройств (Device Manager) позволяет конфигурировать несколько устройств Extron серии DSP — диспетчер устройств, используемый в ПО DSP Configurator, позволяет с лёгкостью конфигурировать несколько устройств Extron линейки DSP, включая подключённые к сети процессоры серии AXP или DMP 128 Plus, переключаясь между графическими интерфейсами пользователей каждого устройства. Процессоры могут быть сгруппированы в папки для организации по расположению в качестве отдельных комнат или зданий. Настройки нескольких устройств Extron серии DSP в меню диспетчера устройств могут быть сохранены в одном файле.
• Гибкие возможности управления — AXP 64 C AT предоставляет возможность управления, используя программное обеспечение DSP Configurator и подключение к Ethernet-порту от компьютера. Процессором можно также управлять посредством системы управления, использующей протокол SIS™ от Extron - набор базовых команд «Simple Instruction Set».
• Функции копирования и вставки для блоков обработки — для ускорения процесса проектирования и установки аудиосистемы настройки параметров могут быть оперативно скопированы между индивидуальными блоками построения или идентичными группами блоков в рамках графического интерфейса пользователя с помощью удобных команд вырезки и вставки.
• Настройка процессора по принципу добавления блоков — ряд предварительно созданных настроек процессора, оптимизированных для определённого типа входного устройства, например, микрофонов, с предварительной установкой уровней, фильтров, динамических характеристик и других параметров. Конструктивные блоки доступны на каждой шине входов и позволяют проектировщикам систем создавать и сохранять индивидуальные блоки построения, что способствует упрощению проектирования и интеграции аудиосистемы.
• Функционирование в режимах реального времени и эмуляции с сохранением файла конфигурации — режим реального времени позволяет интеграторам подключаться к AXP 64 C AT и выполнять установку параметров при прослушивании и измерении в реальном времени. Это устраняет необходимость компиляции и загрузки файла конфигурации в DSP. Режим эмуляции предоставляет возможность конфигурирования настроек без подключения к системе (офлайн) с последующей загрузкой в AXP 64 C AT. Дополнительно, текущие настройки AXP 64 C AT могут быть скопированы в файл конфигурации для архивирования.
• Навигация с помощью клавиатуры SpeedNav™ — меню SpeedNav обеспечивает удобную навигацию на базе клавиатуры по программному приложению DSP Configurator без необходимости в использовании мыши или сенсорной панели. Используя навигационные клавиши и ярлыки клавиатуры пользователь может получить доступ к любому входу или всем инструментам обработки аудио DSP. При помощи всего одной клавиатуры для доступа к программному обеспечению можно на месте ускорить настройку и оптимизацию аудиосистемы, используя переносной компьютер.
• Светодиодные индикаторы наличия входного сигнала и клиппинга на передней панели — AXP 64 C AT оборудован светодиодными индикаторами каждого входа и выхода на передней панели для мониторинга наличия сигнала в режиме реального времени. Отдельный LED-индикатор загорается в качестве предупреждения в случае обнаружения клиппинга аналогового сигнала.
• Мониторинг и управление по Ethernet — созданная для выполнения требований профессиональных AV‑систем, функция Ethernet-управления позволяет осуществлять эффективный мониторинг и управление AXP 64 C AT по сетям LAN, WAN или Интернет, используя стандартные протоколы TCP/IP.
• Внешний блок питания Extron Everlast™ в комплекте, партномер для замены – 70‑1174‑01 — блок питания международного стандарта обеспечивает проверенную надёжность и низкое потребление тока. Этот модуль питания совместим с монтажными креплениями ZipClip 100 и ZipClip 200.
• На блоки питания Everlast от Extron распространяется 7‑летняя гарантия на обслуживание и компоненты
