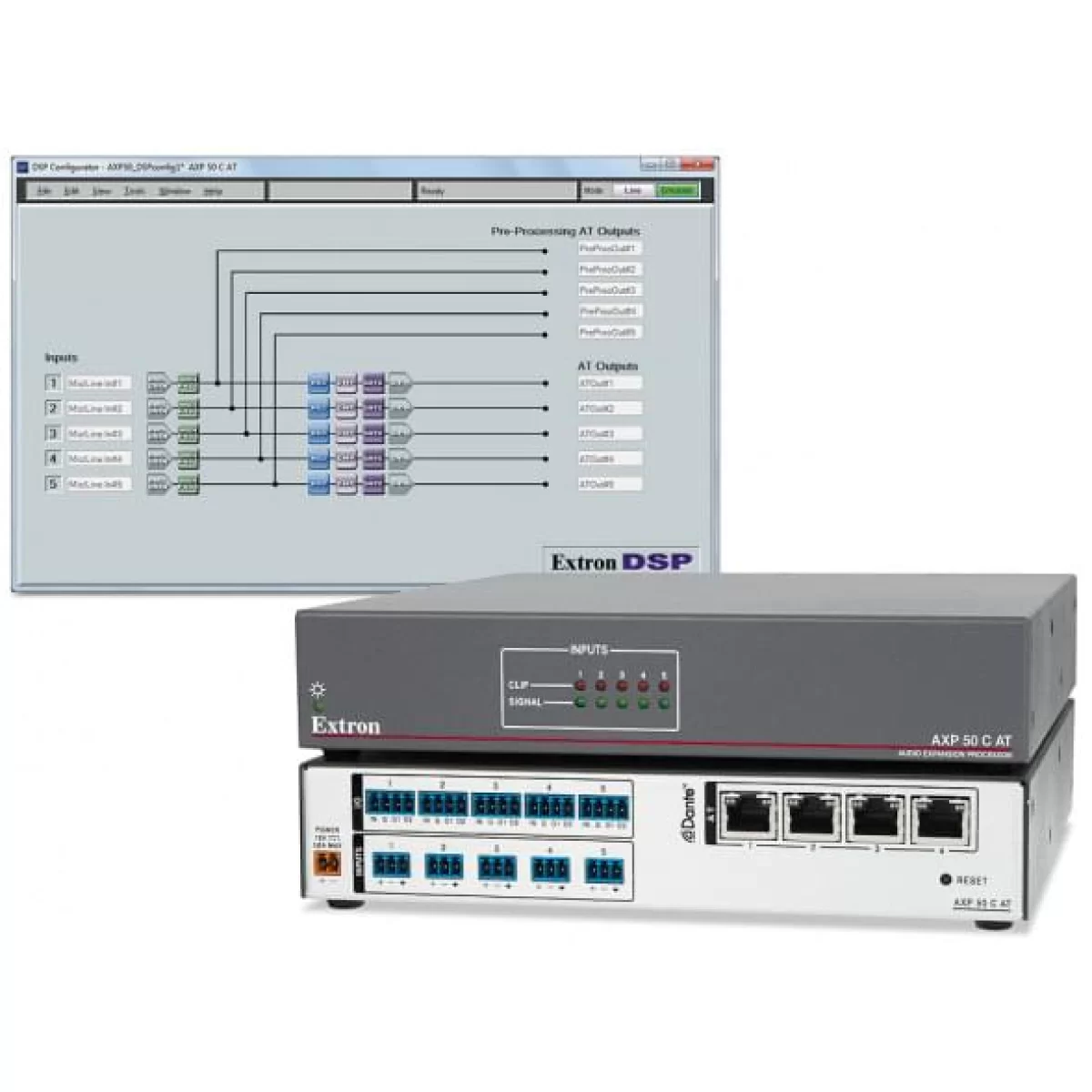

Extron AXP 50 C AT Процессор расширения аудио на 5 входов, AEC, Dante

Extron AXP 50 C AT - это процессор расширения аудио с пятью входами, оснащённый технологией Extron ProDSP™, для интегрирования удалённых микрофонов и других источников в аудиосистему на базе интерфейса Dante®. С использованием одного Ethernet-кабеля от AXP 50 C AT или нескольких подключённых устройств к центральной аппаратной стойке, существенно облегчается инсталляция системы, не требуя затрат и усилий на протяжку по одному кабелю к каждому микрофону. Процессор AXP 50 C AT обеспечивает подачу фантомного питания 48 В и цифровой порт управления для всех микрофонных/линейных входов. Специально разработанная обработка сигнала доступна для каждого входа, включая усиление, фильтры, динамические диапазоны и функцию эхоподавления AEC. Функция на входах FlexInputs предлагает дополнительную возможность обработки канала Dante как локального аналогового входа. Удобное в использовании ПО DSP Configurator™ позволяет быстро и легко настроить параметры DSP и эхоподавление AEC на AXP 50 C AT.

Технические характеристики

• Входы: пять входов для балансного или небалансного аудио микрофонного/линейного уровней на 3-полюсных разъёмах под зажим - 3,5 мм
• 10 выходов расширения DSP, расположенных в аудиосети Dante®
• Пять микрофонных/линейных входов для передачи аудио в сеть Dante — AXP 50 C AT дополняет сеть Dante пятью дополнительными обработанными входами с эхоподавлением AEC для простого расширения системы. Это устраняет необходимость в расширителе входов «Break-in box», а также дополнительном оборудовании DSP с установкой в центральной стойке, которые могут в других случаях не использоваться.
• Фантомное питание 48 В — AXP 50 CAT оснащён функцией выбора фантомного питания 48 В для каждого входа, позволяя использовать конденсаторные микрофоны.
• Независимые каналы эхоподавления AEC — AXP 50 C AT предлагает пять независимых каналов высокоэффективного эхоподавления AEC, а также настраиваемую функцию подавления шумов непревзойдённого качества. В основе технологии AEC от Extron лежит передовой алгоритм, обеспечивающий быструю конвергенцию эхоподавителя для оптимальной ясности сигнала в сложных для функционирования AEC ситуациях, включая одновременные разговоры и использование беспроводных микрофонов на ближнем конце.
• Функция FlexInput на каждом входе для выбора между аналоговым входом или Dante — предлагается возможность распределять либо локальный микрофонный/линейный вход, либо вход Dante внутри процессора по каждому каналу, позволяя подключить удалённые беспроводные микрофоны, настенные панели и источники от любых точек в рамках сети Dante к AXP 50 C AT.
• Аудиосеть Dante обеспечивает широкий диапазон возможностей расширения — базирующийся на сети Dante процессор AXP 50 C AT совместно с DMP 128 Plus AT обеспечивает возможность масштабирования с целью создания расширенных схем коммутации аудио по всей локальной сети, используя стандартные Интернет-протоколы. Встроенный четырёхпортовый гигабитный коммутатор также предлагает прямое соединение между несколькими устройствами серии AXP и DMP 128 Plus AT с целью создания расширенных, экономичных схем коммутации аудио.
• Встроенный четырёхпортовый гигабитный коммутатор — предоставляет сквозной сетевой канал подключения к дополнительным устройствам серии AXP, а также прямое соединение с устройствами DMP 128 Plus AT.
• Один цифровой вход и два цифровых выхода на каждом микрофонном/линейном входе для управления — AXP 50 C AT предлагает входной канал, заземление и два выхода на каждом микрофонном/линейном входе для внешнего управления, например, активации и отключения микрофона, а также загорания светодиодных индикаторов статуса.
• Компактный металлический корпус 1U шириной в половину стойки — корпус шириной в половину стойки и глубиной 24,1 см спроектирован для не привлекающей внимания инсталляции под столом рядом с настольными микрофонами и источниками линейного уровня при помощи полочной системы с монтажом под стол серии UTS или комплекта низкопрофильного монтажа MBU 123, которые поставляются отдельно.
• ProDSP-обработка сигнала на основе 32/64-битных операций с плавающей точкой — AXP 50 C AT использует обработку DSP аудиосигнала на основе 32/64-битных операций с плавающей точкой, что поддерживает очень широкий динамический диапазон и прозрачную обработку аудио для упрощения управления каскадом усиления, в то же время снижая вероятность клиппинга сигнала DSP.
• Аналого-цифровые преобразователи 24 бита/48 кГц студийного класса — профессиональные преобразователи полностью сохраняют целостность исходного аудиосионала.
• Обработка DSP с низкой задержкой — AXP 50 C AT характеризуется очень низкой детерминированной задержкой обработки от входа к выходу независимо от количества активных каналов или процессов. Несмотря на то, что задержка в каналах с эхоподавлением возрастает, общие показатели задержки остаются низкими. Это поддерживает синхронизацию аудио и видео и позволяет докладчикам не прерывать выступление по причине задержки транслируемого аудио.
• Программное обеспечение DSP Configurator™ — мощное и в то же время простое в использовании программное средство на базе персонального компьютера для управления всеми функциями обработки аудио на AXP 50 C AT. Программа осуществляет полную настройку и конфигурирование инструментов обработки цифровых аудиосигналов на базе технологии ProDSP.
• Поддержка шаблонов Extron DSP, которые предварительно сконфигурированы в качестве отправных точек для упрощения и оптимизации настройки системы — наши шаблоны DSP разработаны для простого использования и обучения. Как технические специалисты, так и начинающие инженеры могут использовать их для запуска и функционирования системы, прилагая минимум усилий, экономя время и сокращая затраты на трудовые ресурсы и обучение в процессе работы. В свою очередь, старшие инженеры могут оставить волнения в стороне, зная, что технический персонал внедряет системы согласно систематизированному и последовательному подходу.
• Интуитивный графический интерфейс пользователя — графический интерфейс программного обеспечения DSP Configurator предлагает улучшенный обзор всех входов, выходов и блоков обработки аудио в одном окне. Это даёт проектировщику или инсталлятору возможность быстрого просмотра конфигурации аудио без необходимости использования нескольких окон или меню.
• Гибкая маршрутизация входного сигнала с предварительной и последующей обработкой — внутренняя архитектура DSP в AXP 50 C AT обеспечивает передачу входных потоков как с предварительной, так и с последующей обработкой от каждого входа в сеть Dante. Это обеспечивает гибкость в подготовке сигналов для определённых систем с использованием необработанных сигналов для записи и вспомогательного звукоусиления и обработанных сигналов для усиления речи и конференц-связи.
• Диспетчер устройств (Device Manager) позволяет конфигурировать несколько устройств Extron серии DSP — диспетчер устройств, используемый в ПО DSP Configurator, позволяет с лёгкостью конфигурировать несколько устройств Extron линейки DSP, включая подключённые к сети процессоры AXP 50 C AT или DMP 128 Plus, переключаясь между графическими интерфейсами пользователей каждого устройства. Процессоры могут быть сгруппированы в папки для организации по расположению в качестве отдельных комнат или зданий. Настройки нескольких устройств Extron серии DSP в меню диспетчера устройств могут быть сохранены в одном файле.
• Гибкие возможности управления — AXP 50 C AT предоставляет возможность управления, используя программное обеспечение DSP Configurator и подключение к Ethernet-порту от компьютера. Процессором AXP 50 C AT можно также управлять посредством системы управления, использующей протокол SIS™ от Extron - набор базовых команд «Simple Instruction Set».
• Функции копирования и вставки для блоков обработки — для ускорения процесса проектирования и установки аудиосистемы настройки параметров могут быть оперативно скопированы между индивидуальными блоками построения или идентичными группами блоков в рамках графического интерфейса пользователя с помощью удобных команд вырезки и вставки.
• Настройка процессора по принципу добавления блоков — ряд предварительно созданных настроек процессора, оптимизированных для определённого типа входного устройства, например, микрофонов, с предварительной установкой уровней, фильтров, динамических характеристик и других параметров. Конструктивные блоки доступны на каждой шине входов и позволяют проектировщикам систем создавать и сохранять индивидуальные блоки построения, что способствует упрощению проектирования и интеграции аудиосистемы.
• Функционирование в режимах реального времени и эмуляции с сохранением файла конфигурации — режим реального времени позволяет интеграторам подключаться к AXP 50 C AT и выполнять установку параметров при прослушивании и измерении в реальном времени. Это устраняет необходимость компиляции и загрузки файла конфигурации в DSP. Режим эмуляции предоставляет возможность конфигурирования настроек без подключения к системе (офлайн) с последующей загрузкой в AXP 50 C AT. Дополнительно текущие настройки AXP 50 C AT могут быть скопированы в файл конфигурации для архивирования.
• Навигация с помощью клавиатуры SpeedNav™ — меню SpeedNav обеспечивает удобную навигацию по программному приложению DSP Configurator на базе клавиатуры, устраняя потребность в мыши или сенсорной панели. Используя навигационные клавиши и ярлыки клавиатуры, пользователь может получить доступ к любому входу или всем инструментам обработки аудио DSP.
• Светодиодные индикаторы наличия входного сигнала и клиппинга на передней панели — AXP 50 C AT оборудован светодиодными индикаторами для каждого входа на передней панели для мониторинга наличия сигнала в режиме реального времени. Отдельный LED-индикатор загорается в качестве предупреждения в случае обнаружения клиппинга аналогового сигнала.
• Мониторинг и управление по Ethernet — созданная для выполнения требований профессиональных AV‑систем, функция Ethernet-управления позволяет осуществлять эффективный мониторинг и управление AXP 50 C AT по сетям LAN, WAN или Интернет, используя стандартные протоколы TCP/IP.
• Внешний блок питания Extron Everlast™ в комплекте, партномер для замены – 70‑1174‑01 — блок питания международного стандарта обеспечивает проверенную надёжность и низкое потребление тока. Этот модуль питания совместим с монтажными креплениями ZipClip 100 и ZipClip 200.
• На блоки питания Everlast от Extron распространяется 7‑летняя гарантия на обслуживание и компоненты
