SPL Crossover Silver Аналоговый кроссовер

SPL Crossover Silver - Аналоговый кроссовер

Этот кроссовер — единственный в своем роде.
Он аналоговый! Никаких цифровых сигнальных процессоров, никакого аналого-цифрового или цифро-аналогового преобразования.
Он активный! Он подходит для самых разных акустических систем.

Вы можете настраивать частоты кроссовера и фазочастотную характеристику в аналоговой области в реальном времени аппаратными переключателями и регуляторами. И, конечно же, с помощью уникальной технологии 120V-VOLTAiR от SPL. Это означает большой запас по величинам рабочих параметров, включая динамический диапазон, и по-настоящему качественный звук

Кроссовер
Если вы дополняете верхние/основные акустические системы сабвуфером(ами), то кроссовер чаще всего цифровой. Продавцами это преподносится как плюс — но это не так, потому что цифровая обработка сигнала включает в себя аналого-цифровое преобразование, работу процессора ЦОС и цифро-аналоговое преобразование. При этом аудиосигнал подвергается существенным видоизменениям, и аудиофилы отнюдь не в восторге от результатов как минимум дополнительного аналого-цифрового и цифро-аналогового преобразований.
Однако теперь есть решение проблемы — SPL Crossover. Это полностью аналоговая схемотехника, технология 120V-VOLTAiR, удобство использования и потрясающее звучание.

Частоты кроссовера

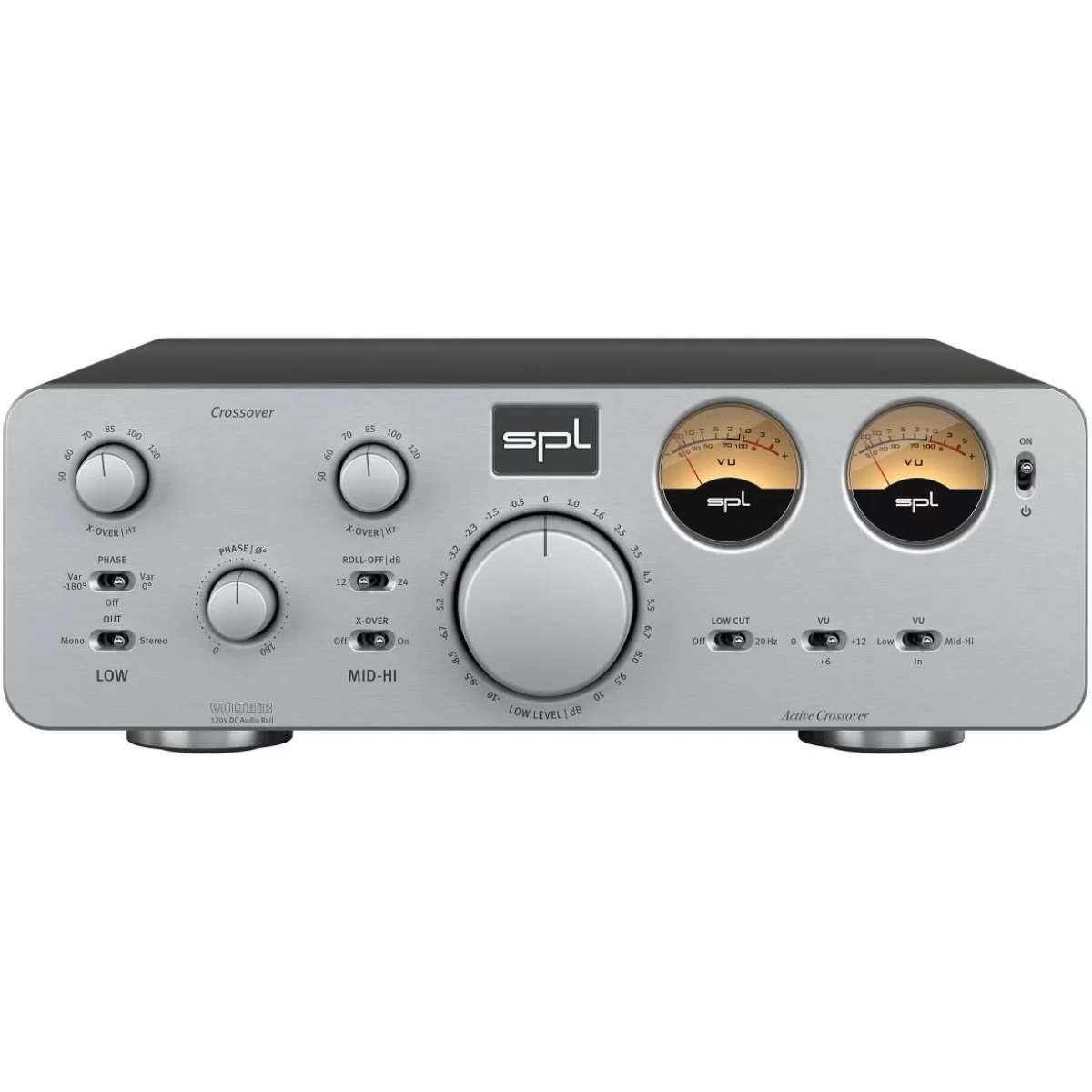

Crossover разделен на две секции: низкочастотную LOW для сабвуферов, работающих в моно- или стереорежиме, и средне-высокочастотную MID-HI для верхних/основных акустических систем.
Частоты кроссовера (среза) для секций LOW и MID-HI идентичны и могут переключаться по отдельности от 50 до 120 Гц в 6 шагов.
Фильтр НЧ имеет крутизну спада 24 дБ на октаву. Фильтр СЧ-ВЧ можно переключать между 12 и 24 дБ на октаву. Если оба фильтра настроены на 24 дБ на октаву, они работают в конфигурации Линквица-Райли.

Регулятор фазы
Crossover имеет бесступенчатый регулятор фазы, позволяющий максимально точно согласовать фазу сигнала сабвуфера(ов) с верхними/основными акустическими системами.
Если регулирование фазы не требуется, регулятор фазы можно отключить и вывести из сигнального тракта, чтобы обеспечить кратчайший путь прохождения сигнала.
При необходимости можно использовать расположенный левее тумблерный переключатель, активирующий регулятор фазы на значении фазы 0° или 180°. Из этих двух исходных точек фазу можно регулировать от 0° до +180°, в результате проходя полный фазовый круг в 360°.

Переключатель моно/стерео
В НЧ-секции LOW имеется тумблерный переключатель Mono/Stereo.
Если у вас два сабвуфера (по одному для левого и правого каналов), этот переключатель должен быть установлен на Stereo. Если же у вас только один сабвуфер, этот переключатель должен быть установлен на Mono. Crossover генерирует монофонический сигнал низкочастотного контента и подает его на оба выхода секции LOW — L (левый канал) и R (правый канал). Вы можете выбрать любой из них.

Переключатель X-Over On/Off
Фильтр MID-HI (СЧ/ВЧ) можно включать и отключать. Это полезно в том случае, если верхние/основные акустические системы должны работать в полном частотном диапазоне, и тогда сабвуфер отсекается на заданной частоте только фильтром нижних частот LOW.

Переключатель Low Cut
Для отсечки всех частот ниже 20 Гц предусмотрен дополнительный фильтр Low Cut (отсечка низких частот). Это особенно полезно для освобождения усилителей мощности от усиления сигналов очень низких частот, которые, будучи неразличимыми на слух, лишь вызывают сотрясение и смещение акустических систем.

Регулятор уровня низких частот
Уровень выходного сигнала сабвуфера можно регулировать в диапазоне от -10 до +10 дБ. Уровень низких частот — третий регулируемый параметр после частоты кроссовера и фазы.

Регулятор уровня НЧ выполнен в виде большой круглой ручки управления, поскольку он не только изменяет общий характер звучания комплекта акустических систем, но и может быть полезным для использования в тех случаях, если записям недостает баса или очень мощный бас не обеспечивается самим типом носителя (например, при проигрывании виниловых грампластинок).

Индикаторы громкости
Два аналоговых стрелочных индикатора отображают единицы громкости. Механическая конструкция этих индикаторов «замедляет» измерение, усредняя пики и провалы малой продолжительности, и за счет этого в большей степени отражает воспринимаемую громкость и сопутствующую «энергетику» звучания.
Поскольку Crossover работает после предусилителя, отображаемые уровни аудиосигнала довольно низкие и стрелки индикаторов бóльшую часть времени остаются в левой половине шкалы. Для улучшения видимости чувствительность индикаторов можно увеличивать тумблерным переключателем VU.
Еще один тумблер, расположенный правее, позволяет выбирать отображаемые уровни. Его стандартное положение — «In» («вход»), при котором отображаются уровни входного сигнала. В качестве альтернативы индикаторы можно переключать на отображение уровней сигнала секции LOW или MID-Hi.

AMP CTL (Amplifier Control)

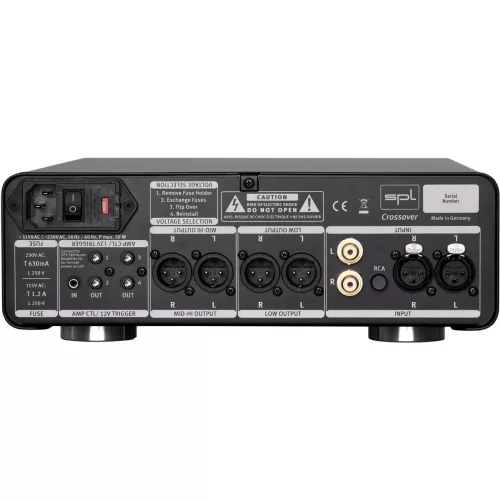

Возможно проводное подключение до четырех усилителей мощности, которые после этого будут одновременно включаться или выключаться при включении или выключении питания на Crossover. И если в качестве предусилителя используется Director или Phonitor x, то вместе с ним можно одновременно включать или выключать Crossover и до четырех усилителей мощности.
Для этого нужно соединить гнезда AMP CTL всех аппаратов кабелями с 3,5-мм штеккерами типа моно-«джек».

Характеристики:
