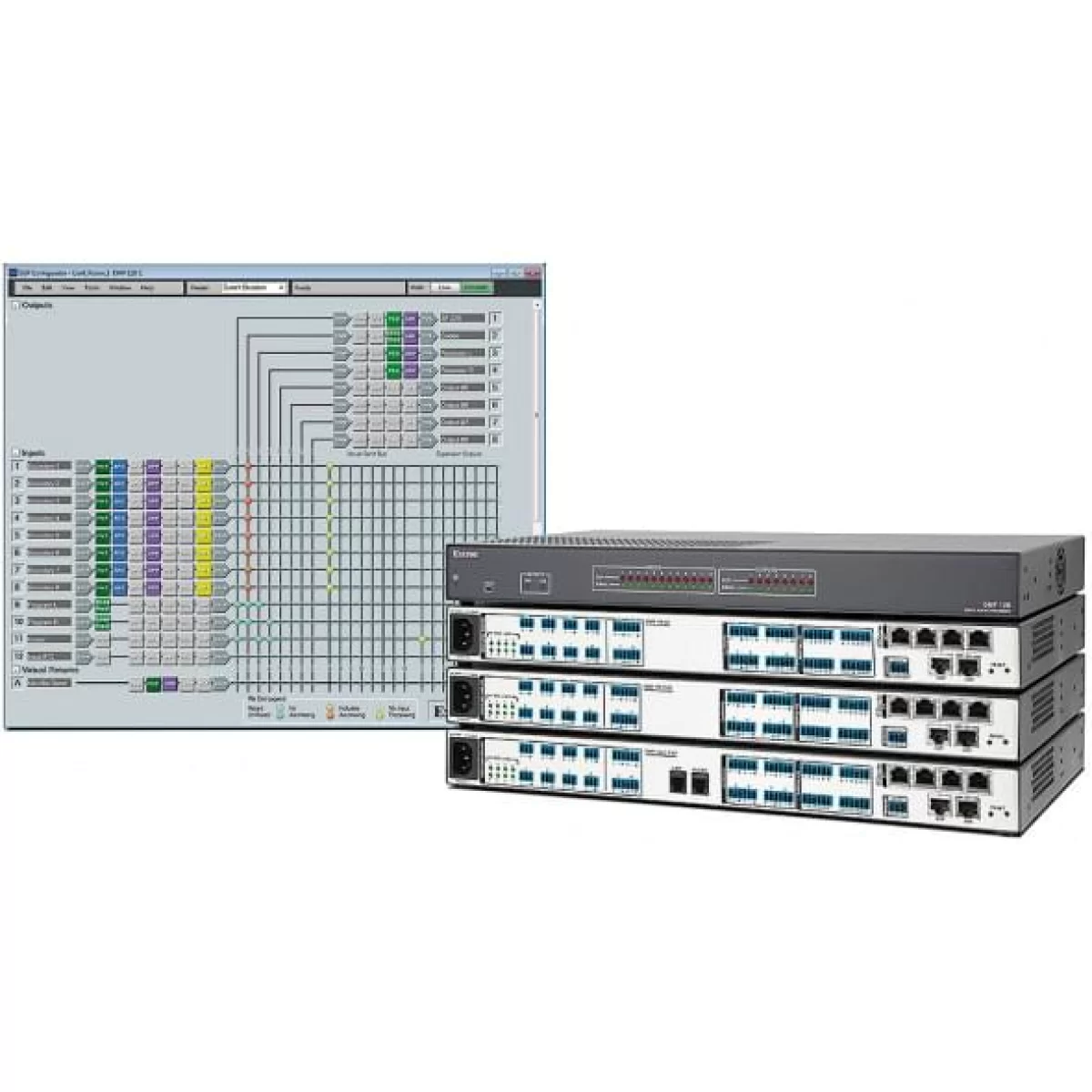

Extron DMP 128 Матричный процессор, 12х8, Dante

Цифровой матричный процессор Extron DMP 128 – это аудиомикшер размерностью 12x8, оборудованный технологией Extron ProDSP™ с возможностью автомикширования, функцией эхоподавления AEC, технологией Dante® сетевой передачи аудиосигнала, функцией на входах FlexInputs, которая обеспечивает обработку каналов Dante как локальных входов микрофонного/линейного уровней, а также аналоговым интерфейсом телефона POTS. Серия DMP 128 предлагает возможность настройки DSP, облегчая микширование, маршрутизацию, режим конференции и оптимизацию помещения. Быстрая и интуитивная настройка при помощи программного обеспечения DSP Configurator™ обеспечивает оперативную установку при легко запоминающейся регулировке для прослушивания в реальном времени. Порт расширения цифрового аудио позволяет объединить два устройства DMP 128, расширяя возможности управления и маршрутизации входного и выходного сигналов. DMP 128 является оптимальным решением для проведения презентаций и конференций в залах заседаний, судах и конференц-центрах.

Технические характеристики

• Шесть моделей с 12 входами микрофонного/линейного уровней и 8 выходами — DMP 128 предлагает возможность распределения и управления сигналом для широкого ряда звуковых систем. Он оборудован 12‑ю входами для сигналов микрофонного или линейного уровней, восемь из которых - с фантомным питанием 48 В. Входы могут маршрутизироваться и микшироваться в восемь выходов линейного уровня.
• Входы: 12 входов для балансного или небалансного аудио микрофонного/линейного уровней на 3- и 6‑полюсных разъёмах под зажим - 3,5 мм
• Выходы: восемь выходов для балансного или небалансного аудио линейного уровня на 6‑полюсных разъёмах под зажим - 3,5 мм
• Варианты исполнения с функцией эхоподавления AEC, Dante® и интерфейсом POTS
• Восемь каналов AEC - акустического эхоподавления — модели DMP 128 C и DMP 128 C P включают восемь независимых каналов AEC высокой производительности, а также настраиваемую функцию подавления шумов. Extron AEC характеризуется усовершенствованным алгоритмом, обеспечивающим быструю конвергенцию эхоподавителя для оптимальной чёткости в сложных для функционирования AEC ситуациях, включая одновременные разговоры и использование беспроводных микрофонов на ближнем конце.
• Аналоговый интерфейс телефона с линейным подключением POTS и телефонной трубки — модели DMP 128 C P и DMP 128 C P AT оснащены аналоговым телефонным интерфейсом POTS для ответа на звонки и вызова удаленных абонентов, участвующих в сеансах конференц-связи. Два порта RJ‑11 обеспечивают подключение к линии POTS и телефонной трубке. DMP 128 C P и DMP 128 C P AT могут работать в телефонной сети общего пользования (PSTN) и частной телефонной системе (PBX).
• Встроенный четырёхпортовый гигабитный коммутатор на моделях DMP 128 AT — обеспечивает прямое подключение к дополнительным процессорам DMP 128 AT и устройствам серии AXP.
• Восемь входов с функцией FlexInput для выбора между аналоговым входом или Dante (на моделях DMP 128 AT) — предлагают возможность распределять либо локальный микрофонный/линейный вход, либо вход Dante через процессор на входах 1 – 8, позволяя подключить к DMP 128 AT удаленные беспроводные микрофоны, настенные панели и источники от любых точек в рамках сети Dante.
• Аудиосеть Dante обеспечивает широкий диапазон возможностей расширения — модели DMP 128 AT с интерфейсом Dante, совместно с AXP 50 C AT или AXP 64 C AT, обеспечивают возможность масштабирования с целью создания расширенных схем коммутации аудио по всей локальной сети, используя стандартные Интернет-протоколы. Каждый DMP 128 AT поддерживает передачу цифрового аудио 24 бита/48 кГц по 24 каналам и может принимать 56 каналов в пределах сети. Встроенный четырёхпортовый гигабитный коммутатор также обеспечивает прямое соединение между несколькими процессорами DMP 128 AT и устройствами серии AXP.
• Цифровой порт расширения аудио для объединения двух процессоров DMP 128 — порт расширения позволяет соединить любые две модели DMP 128 посредством одного экранированного кабеля CAT 6. Таким образом, восемь матричных комбинаций входов и восемь виртуальных путей могут передаваться между устройствами, что в общей сложности составит 16 входных шин и 16 выходных. Порт расширения также поддерживается на матричных коммутаторах Extron DTP CrossPoint для передачи каналов входов/выходов в комбинации 8х16 между устройствами. В комплекте экранированный кабель CAT 6 длиной 0,3 м.
• Автомикшер с восемью группами — DMP 128 оснащён автомикшером с функцией шлюза и режимом регулировки усиления для управления восемью группами сигналов микрофонного уровня. Порог прохождения сигнала через шлюз, снижение уровня сигнала и параметры синхронизации регулируются пользователем на каждый канал, обеспечивая точную настройку во избежание «обрывания» звука, свойственного традиционному микшеру при выключении микрофона.
• ProDSP-обработка сигнала на основе 32/64-битных операций с плавающей точкой — DMP 128 использует обработку DSP аудиосигнала на основе 32/64‑битных операций с плавающей точкой, что поддерживает очень широкий динамический диапазон и прозрачную обработку аудио для упрощения управления каскадом усиления, в то же время, снижая вероятность клиппинга сигнала DSP.
• Фантомное питание 48 Вольт — DMP 128 оснащён функцией выбора фантомного питания 48 Вольт для первых восьми входов, позволяя использовать конденсаторные микрофоны.
• Аналого-цифровые и цифро-аналоговые преобразователи 24 бит/48 кГц студийного класса — профессиональные преобразователи полностью сохраняют целостность исходного аудиосионала.
• Обработка DSP с низкой задержкой — DMP 128 характеризуется очень низкой, детерминированной задержкой обработки от входа к выходу независимо от количества активных каналов или процессов. Несмотря на то, что задержка в каналах с эхоподавлением возрастает, а также незначительно увеличивается в автомикшере, общие показатели задержки остаются низкими. Это поддерживает синхронизацию аудио и видео, и позволяет докладчикам или выступающим не прерывать выступление по причине задержки транслируемого аудио.
• Программное обеспечение DSP Configurator™ — мощное и в то же время простое в использовании программное средство на базе персонального компьютера для управления всеми функциями обработки аудио DMP 128. ПО осуществляет полную настройку и конфигурирование средств обработки цифровых аудиосигналов на базе технологии ProDSP, а также маршрутизацию и микширование.
• Интуитивный графический интерфейс пользователя — графический интерфейс программного обеспечения DSP Configurator предлагает чёткий обзор всех всех входов и выходов, блоков обработки аудио, маршрутизации, точек микширования и виртуальной маршрутизации в одном окне. Это даёт проектировщику или инсталлятору возможность быстрого просмотра конфигурации аудио без необходимости использования нескольких окон или меню.
• Диспетчер устройств (Device Manager) позволяет конфигурировать несколько устройств Extron серии DSP — диспетчер устройств, используемый в ПО DSP Configurator, позволяет с лёгкостью конфигурировать несколько устройств серии Extron DSP, включая подключённые или объединённые в сеть процессоры DMP 128, переключаясь между графическими интерфейсами пользователей каждого устройства. Процессоры могут быть сгруппированы в папки для организации по расположению в качестве отдельных комнат или зданий. Настройки нескольких устройств Extron серии DSP в меню диспетчера устройств могут быть сохранены в одном файле.
• Гибкие возможности управления — DMP 128 предоставляет возможность управления при помощи ПО DSP Configurator и подключения к Ethernet-порту от компьютера, а также последовательного порта RS‑232 или порта USB 2.0 на передней панели. Процессором можно также управлять посредством системы управления, использующей протокол SIS™ от Extron - набор базовых команд «Simple Instruction Set», и путём доступа к встроенным веб‑страницам.
• Функции копирования и вставки для блоков обработки — для ускорения процесса проектирования и установки аудиосистемы настройки параметров могут быть оперативно скопированы между индивидуальными блоками построения или идентичными группами блоков в рамках графического интерфейса пользователя с помощью удобных команд вырезки и вставки.
• Установки процессора по принципу построения блоков — ряд предварительно созданных установок процессора, оптимизированных для определённого типа входных устройств, например микрофонов, с предварительной настройкой уровней, фильтров, динамических характеристик и т. д. Конструктивные блоки доступны на каждой шине входов и позволяют проектировщикам систем создавать и сохранять индивидуальные блоки построения, что способствует упрощению проектирования и интеграции аудиосистемы.
• Функционирование в режимах реального времени и эмуляции с сохранением файла конфигурации — режим реального времени позволяет интеграторам подключаться к DMP 128 и выполнять установку параметров при прослушивании и измерении в реальном времени. Это устраняет необходимость компиляции и загрузки файла конфигурации в DSP. Режим эмуляции предоставляет возможность автономного конфигурирования настроек с последующей загрузкой в DMP 128. Дополнительно, текущие настройки DMP 128 могут быть скопированы в файл конфигурации для архивирования.
• 32 предустановки ПО DSP Configurator — используя программное обеспечение DSP Configurator, любые параметры обработки DSP, уровней или маршрутизации аудиосигнала могут быть сохранены в качестве предварительно установленных настроек. Данные настройки могут быть сохранены для всей системы или определённых групп входов, выходов, точек микширования и блоков DSP.
• 20 цифровых портов входов/выходов для удалённого управления или обратной связи — благодаря наличию двадцати настраиваемых цифровых портов входов/выходов DMP 128 может быть запрограммирован на распознавание и последующую ответную реакцию на внешние механизмы активации, такие как включение микрофона, отключение звука и поиск заданных настроек.
• Тройственная матричная конструкция обеспечивает возможность микширования выходов, использования виртуальной обработки и маршрутизации с расширением — тройственная матричная конструкция DMP 128 предоставляет существенную гибкость маршрутизации, микширования и обработки входных аудиоисточников. Первичная схема коммутации выходов позволяет любому из 12 входов микшироваться в любые или все восемь выходов. При желании, любой из входов может сначала быть направлен в виртуальную схему коммутации, которая распределяет входы к восьми виртуальным шинам, прежде чем выполнить обратное микширование в выходную матрицу. Виртуальные шины позволяют обрабатывать входы в виде единой группы. Расширенная схема коммутации обеспечивает маршрутизацию сигнала между одним процессором DMP 128 и другим DMP 128, либо между матричным коммутатором Extron DTP CrossPoint. Матрица расширения также используется на моделях DMP 128 AT для распределения и получения аудио с сети Dante.
• Мастер создания групп — DMP 128 обеспечивает возможность объединения настройки усиления или отключения звука для всей системы. Функции регулировки усиления и отключения звука могут быть выбраны и добавлены в приложение мастера группы, которым в дальнейшем можно управлять с помощью одного главного регулятора громкости или отключения звука. Каждый мастер группы может включать до 16 элементов, и можно создать до 32 мастеров групп.
• Функция мягкого ограничения (Soft limits) обеспечивает оптимальный диапазон настройки мастера группы — диапазон громкости мастера группы может быть ограничен благодаря функции мягкого ограничения для поддержки оптимального минимального и максимального уровней при использовании внешнего регулятора громкости. Это позволит операторам избежать недостаточной или чрезмерной настройки уровней, используя цифровые входы/выходы либо управление по RS‑232. ПО DSP Configurator предоставляет возможность быстрой регулировки ограничения с помощью операции «drag‑and‑drop» в меню функций управления группами.
• Навигация с помощью клавиатуры SpeedNav™ — меню SpeedNav обеспечивает удобную навигацию на базе клавиатуры по программному приложению DSP Configurator без необходимости в использовании мыши или сенсорной панели. Используя навигационные клавиши и ярлыки клавиатуры пользователь может получить доступ к любому входу или выходу, точке микширования и всем инструментам обработки аудио DSP. При помощи всего одной клавиатуры для доступа к программному обеспечению можно на месте ускорить настройку и оптимизацию аудиосистемы, используя переносной компьютер.
• Светодиодные индикаторы наличия входного и выходного сигнала и клиппинга на передней панели — DMP 128 оборудован светодиодными индикаторами каждого входа и выхода на передней панели для мониторинга наличия сигнала в режиме реального времени. Отдельный LED-индикатор загорается в качестве предупреждения в случае обнаружения клиппинга аналогового сигнала.
• Конфигурационный USB-порт на передней панели — обеспечивает простую настройку без необходимости использования задней панели процессора.
• Мониторинг и управление по Ethernet — созданная для выполнения требований профессиональных AV‑систем, функция Ethernet-управления позволяет осуществлять эффективный мониторинг и управление DMP 128 по сетям LAN, WAN или Интернет, используя стандартные протоколы TCP/IP.
• Монтаж в стойку 1U, металлический корпус в полную ширину стойки
• Встроенный блок питания Extron Everlast™ — блок питания международного стандарта обеспечит проверенную надёжность и низкое потребление тока, что поможет снизить затраты при эксплуатации.
• На блоки питания Everlast от Extron распространяется 7‑летняя гарантия на обслуживание и компоненты
