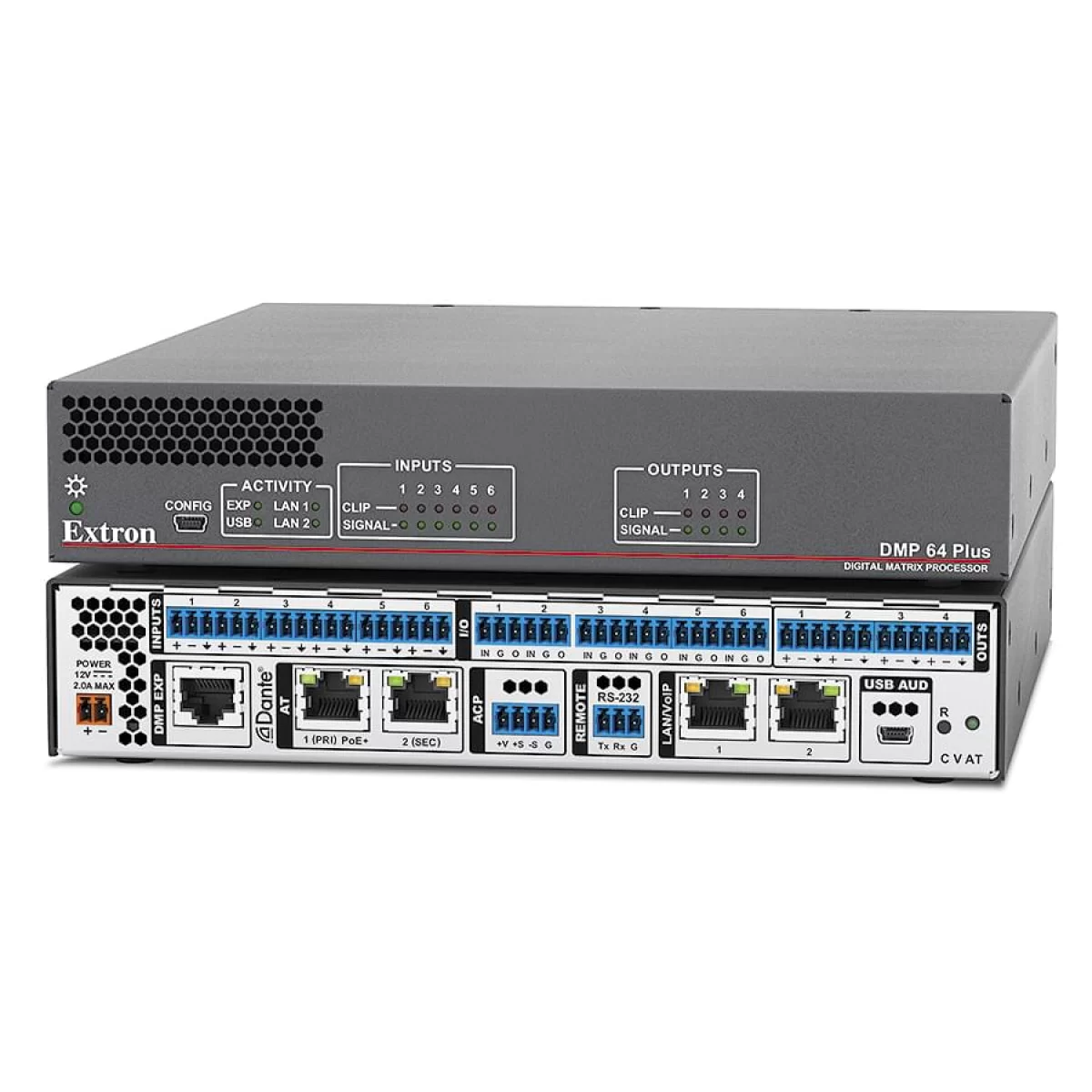

Extron DMP 64 Plus Матричный процессор, 6х4, Dante

Extron DMP 64 Plus - Серия компактных цифровых матричных процессоров Extron DMP 64 Plus предлагает шесть входных каналов DSP с функцией подавления акустического эха (AEC) и при этом занимает всего лишь половину места в стойке. Благодаря матрице для микширования с гибким функционалом, аудиоинтерфейсу USB и подключению к аналоговому интерфейсу 6x4 DMP 64 Plus обеспечивает простую возможность подключения и маршрутизации сигналов, тем самым выполняя самые разные системные требования. Модели AT могут получать питание через функцию PoE+, предлагая возможность подключения к аудиосети Dante в конфигурации 32x16 для широко используемых микрофонных систем Dante и других устройств с поддержкой Dante; а модели V включают в себя до восьми линий VoIP для систем совместной работы. Предлагая шину ACP для панелей управления аудио, порт расширения для двунаправленного подключения цифрового аудио к DTP CrossPoint® или другому процессору DMP, восемь аудиоплееров и настраиваемые макросы, DMP 64 Plus можно использовать в различных инсталляциях небольшого масштаба.

Технические характеристики

• Четыре модели с 6 микрофонными/линейными входами и 4 линейными выходами
• Шесть каналов AEC – подавления акустического эха
• Новинка Все модели включают в себя настраиваемый аудиоинтерфейс USB — простое подключение к программным кодекам и источникам воспроизведения программного аудио.
  Возможные конфигурации входов/выходов аудиоинтерфейса USB: 0x8, 2x6, 4x4, 6x2 или 8x0. Это позволяет увеличить количество входных или выходных потоков согласно спецификациям системы.
• Модели AT предлагают аудиосеть Dante с поддержкой Dante Domain Manager и стандарта AES67 —
  • Получают 32 канала из сети Dante
  • Передают 16 каналов в сеть Dante
• Версии V включают в себя до восьми линий VoIP — поддерживают стандартный протокол SIP 2.0 (Session Initiation Protocol) для установления соединения в соответствии с RFC 3261
• Компактный корпус шириной в половину стойки
• Функция FlexInput на главных входах — на всех шести основных входах предлагается функция FlexInput для выбора канала Dante, входного порта расширения или локального микрофонного/линейного входа. Это позволяет применять к входящим каналам Dante полную линейку функций DSP, в том числе эхоподавление AEC.
• Модели AT могут получать питание через функцию PoE+
• Опциональные панели серии ACP для управления аудио обеспечивают интуитивно понятное управление аудиосистемой — прямое подключение к DMP 64 Plus обеспечивает гибкое управление аудиосигналом в инсталляциях, для которых полнофункциональная система управления не требуется.
• Цифровые порты входов/выходов для удалённого управления или обратной связи — благодаря наличию шести цифровых портов входов и выходов DMP 64 Plus можно запрограммировать на распознавание и последующую ответную реакцию на внешние команды управления, такие как включение микрофона, отключение звука и вызов пресетов.
• Макросы позволяют выстраивать последовательность команд, которые можно передавать на локальное устройство или на внешние устройства через порт LAN — одно устройство DMP 64 Plus может функционировать в качестве центрального интерфейса системы управления, передавая команды на другие устройства серий DMP и DTP CrossPoint.
• Продвинутая обработка аудиосигнала на всех четырёх аналоговых выходах и на всех 16 прямых выходах Dante/расширения — с помощью одного DMP 64 Plus можно применить до 20 зон громкоговорителей, настроив обработку для каждой зоны; устройство идеально подходит для полноценных проектов mix-minus.
• Расширенный функционал матричного микширования в процессоре DMP 64 Plus позволяет по отдельности направлять все входные сигналы на любой или на все выходы — матрица для микширования позволяет отдельно передавать все входные сигналы, входы AUX, Dante и возвратные сигналы виртуальных шин на любой или на все аналоговые выходы, выходы AUX, Dante и на виртуальные шины.
• 16 виртуальных шин возврата обеспечивают более высокую гибкость при субмикшировании и обработке — обработка, характерная для многих входов, может выполняться при помощи одного виртуального канала.
• Для воспроизведения аудиофайлов при установке системы или как часть ее проекта можно использовать до восьми плееров для аудиофайлов — используйте предоставленные файлы с розовым шумом, белым шумом и синусоидальными сигналом или импортируйте свои собственные файлы в форматах WAV, MP3, WMA, AIFF, AAC или RAW. Поддерживаемые форматы файлов автоматически преобразуются в формат RAW на 24 бит, 48 кГц, обеспечивая суммарно контент для воспроизведения на около 20 минут, и сохраняются на встроенный накопитель.
• Низкая задержка — мощные микросхемы DSP увеличивают производительность, тем самым обеспечивая очень низкую задержку обработки сигнала от входа к выходу независимо от количества активных каналов или процессов. Несмотря на то, что задержка в каналах с эхоподавлением возрастает, а также незначительно увеличивается в автомикшере, общие показатели задержки остаются низкими. Это поддерживает синхронизацию аудио и видео и позволяет докладчикам или выступающим не прерывать выступление по причине задержки транслируемого аудио.
• Адаптивная обработка усиления — блок процессора адаптивной обработки усиления позволяет сигналу на определённом микрофонном входе влиять на уровни любого другого или всех входных сигналов и виртуальных возвратных сигналов.
• Встроенный двухпортовый коммутатор Gigabit в моделях AT — обеспечивает режим работы с резервированием или по цепочке (daisy-chain) с другими устройствами с поддержкой Dante.
• Порт расширения цифрового аудио для соединения двух процессоров Extron DSP — порт расширения позволяет соединить любые две модели DMP Plus через один экранированный кабель CAT 6. Это, в свою очередь, позволяет создать 16-канальную двунаправленную шину расширения для цифрового аудио высокого разрешения 24 бит/48 кГц между двумя устройствами, тем самым предоставляя расширенные возможности маршрутизации и управления входными и выходными сигналами Порт расширения также совместим с матричными коммутаторами Extron DTP CrossPoint, что обеспечивает передачу данных между устройствами по каналу входов/выходов 16x16. Экранированный кабель CAT 6 длиной 30 см в комплекте.
• Автомикшер с восемью группами — DMP 64 Plus оснащён автомикшером с пороговым (gated) и компромиссным (gain-sharing) режимами работы для управления восемью группами микрофонных сигналов. Порог прохождения сигнала через шлюз, снижение уровня сигнала и параметры синхронизации регулируются пользователем на каждый канал, обеспечивая точную настройку во избежание «обрыва» звука, свойственного традиционному микшеру при выключении микрофона.
• ProDSP-обработка сигнала на основе 64-битных операций с плавающей точкой — DMP 64 Plus использует обработку DSP аудиосигнала на основе 64-битных операций с плавающей точкой, что поддерживает очень широкий динамический диапазон и прозрачную обработку аудио для упрощения управления каскадом усиления, в то же время снижая вероятность клиппинга сигнала DSP.
• Фантомное питание 48 В — DMP 64 Plus оснащён функцией выбора фантомного питания 48 В для аналоговых входов, позволяя использовать конденсаторные микрофоны.
• Аналого-цифровые и цифро-аналоговые преобразователи 24 бит/48 кГц студийного класса — полностью сохраняют целостность исходного аудиосигнала.
• Программное обеспечение DSP Configurator — мощное и в то же время простое в использовании программное средство на базе персонального компьютера для управления всеми функциями обработки аудио на DMP 64 Plus. С его помощью можно осуществить полную настройку и конфигурирование инструментов обработки цифровых аудиосигналов на базе технологии ProDSP, а также маршрутизацию и микширование.
• Интуитивно понятный графический интерфейс пользователя — графический интерфейс программного обеспечения DSP Configurator в одном окне предоставляет ясный обзор всех входов и выходов, блоков обработки аудио, маршрутизации, точек микширования и виртуальной маршрутизации. Это даёт проектировщику или инсталлятору возможность быстрого просмотра конфигурации аудио без необходимости использования нескольких окон или меню.
• Диспетчер устройств (Device Manager) позволяет конфигурировать несколько устройств аудиопроцессоров Extron DSP — диспетчер устройств, используемый в ПО DSP Configurator, позволяет с лёгкостью конфигурировать несколько устройств Extron линейки DSP, переключаясь между графическими интерфейсами пользователей каждого устройства. Процессоры могут быть сгруппированы в папки и организованы по помещениям или зданиям., Настройки нескольких устройств Extron серии DSP в Device Manager можно сохранить в одном файле.
• Функции копирования и вставки для блоков обработки — для ускорения процесса проектирования и пусконаладки аудиосистемы настройки параметров могут быть оперативно скопированы из индивидуальных блоков или идентичных групп блоков в другие в рамках графического интерфейса пользователя с помощью удобных команд вырезки и вставки.
• Настройка процессора по принципу построения блоков — ряд предварительно созданных настроек процессора, оптимизированных для определённого типа входных и выходных устройств, таких как микрофоны и громкоговорители. Блоки построения доступны на каждой шине входов и позволяют проектировщикам систем создавать и сохранять индивидуальные конструктивные блоки, что способствует упрощению проектирования и интеграции аудиосистемы.
• Функционирование в режимах реального времени и эмуляции с сохранением файла конфигурации — режим реального времени позволяет интеграторам подключаться к DMP 64 Plus и выполнять установку параметров при прослушивании и измерении в реальном времени. Это устраняет необходимость компиляции и загрузки файла конфигурации в DSP. Режим эмуляции предоставляет возможность автономного конфигурирования настроек с последующей загрузкой в DMP 64 Plus. Дополнительно текущие настройки DMP 64 Plus могут быть скопированы в файл конфигурации для архивирования.
• 32 предустановки ПО DSP Configurator — с помощью программного обеспечения DSP Configurator любые параметры обработки DSP, уровней или маршрутизации аудио могут быть сохранены в качестве предварительно установленных настроек. Эти настройки могут быть сохранены для всей системы или определённых групп входов, выходов, точек микширования и блоков DSP.
• Тройная матричная конструкция обеспечивает возможность микширования выходов, использования виртуальной обработки и сигналов с шины расширения — тройная матричная конструкция DMP 64 Plus предоставляет существенную гибкость маршрутизации, микширования и обработки входных аудиоисточников. Основная схема коммутации выходов позволяет любому входу микшироваться в любой или на все выходы. При необходимости любой из входов может сначала быть направлен в виртуальную схему коммутации, которая распределяет входы к восьми виртуальным шинам, прежде чем выполнить обратное микширование в выходную матрицу. Виртуальные шины позволяют обрабатывать входы в виде единой группы. Расширенная матрица позволяет обеспечивать маршрутизацию сигнала из шины расширения между DMP 64 Plus и другим процессором DMP или матричным коммутатором DTP CrossPoint от Extron. Расширенная матрица также используется для распределения и получения аудио из сети Dante.
• Мастер создания групп — DMP 64 Plus обеспечивает возможность объединения настроек усиления или отключения звука для всей системы. Функции настройки усиления и отключения звука могут быть выбраны и добавлены в один мастер группы, которым в дальнейшем можно управлять с помощью одного главного регулятора громкости или отключения звука. Фильтры функции Loudness также можно добавить к мастеру группы, что позволит кривой компенсации следовать за регулировкой программной громкости. В дополнение к этому в мастере группы можно настроить полочный фильтр (Bass/Treble), чтобы дать пользователю возможность управлять низкими и высокими частотами. Каждый мастер группы может включать до 64 элементов; можно создать до 128 мастеров групп.
• Программно-настраиваемые ограничения обеспечивают оптимальный диапазон настройки мастера группы — диапазон настройки громкости мастера группы может быть ограничен для поддержки оптимального минимального и максимального уровней при использовании внешнего регулятора громкости. Это позволит операторам избежать недостаточной или чрезмерной настройки уровней. Программа DSP Configurator предоставляет возможность быстрой регулировки ограничения в меню управления группами (Group Controls).
• Навигация с помощью клавиатуры SpeedNav™ — SpeedNav обеспечивает удобную навигацию по программе DSP Configurator с помощью клавиатуры и без использования мышки или сенсорной панели. Используя клавиши навигации и быстрого доступа, пользователь получает доступ к любому входу или выходу, любой точке микширования и всем инструментам обработки аудио DSP. Используя только клавиатуру для доступа к программному обеспечению, можно прямо на объекте ускорить настройку и оптимизацию аудиосистемы через ноутбук.
• Светодиодные индикаторы наличия сигнала на главном входе и выходе, а также клиппинга на передней панели — DMP 64 Plus оборудован светодиодными индикаторами на передней панели для каждого главного входа и выхода для мониторинга наличия сигнала в режиме реального времени. Отдельный LED-индикатор загорается в качестве предупреждения в случае обнаружения клиппинга сигнала.
• Конфигурационный USB-порт на передней панели — обеспечивает простую настройку без необходимости использования задней панели процессора.
• Мониторинг и управление по Ethernet — созданная для соответствия требованиям профессиональных AV‑систем, функция Ethernet-управления позволяет осуществлять эффективный мониторинг и управление DMP 64 Plus по сетям LAN, WAN или Интернет, используя стандартные протоколы TCP/IP.
• Внешний блок питания Extron Everlast™ в комплекте, партномер для замены 70-1259-01 — блок питания международного стандарта обеспечивает проверенную надёжность и низкое потребление тока. Этот модуль питания совместим с монтажными креплениями ZipClip 100 и ZipClip 200.
• На блоки питания Everlast от Extron распространяется 7-летняя гарантия на обслуживание и компоненты
