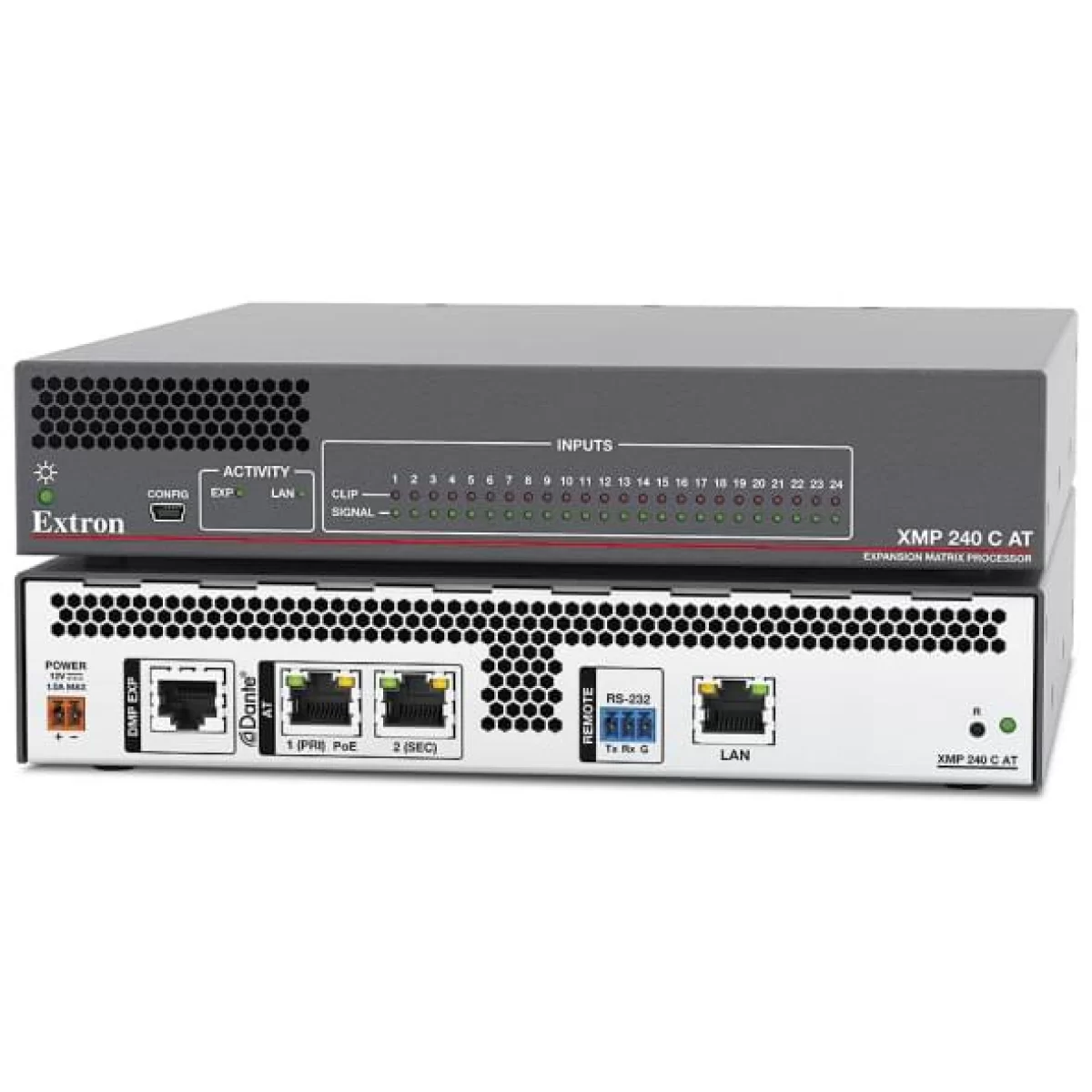

Extron XMP 240 Матричный процессор расширения, 24 канала, AEC, Dante

Extron XMP 240 - Матричный процессор расширения с 24 каналами AEC и Dante

Технические характеристики

• 24 канала подавления акустического эха (AEC) — XMP 240 включает в себя 24 независимых канала эффективного эхоподавления AEC и настраиваемую функцию подавления шумов. В основе функции AEC от Extron лежит продвинутый алгоритм, обеспечивающий реализацию эхоподавления для оптимальной разборчивости сигнала даже в сложных условиях.
• Аудиосеть Dante с поддержкой Dante Domain Manager и стандарта AES67 — аудиосеть Dante обеспечивает возможность расширения и создания более масштабных схем коммутации аудио по локальной сети, используя стандартные протоколы. Встроенный двухпортовый коммутатор Gigabit может быть настроен на поддержку основной и резервной аудиосетей Dante.
• Расширенная матрица для микширования с обработкой входных и выходных сигналов — позволяет обрабатывать и по отдельности направлять все входные сигналы на любой или все выходы.
• Функция FlexInput на всех входах для выбора входного источника — на всех 48 основных входах предлагается функция FlexInput для выбора канала Dante или входного порта расширения. Это позволяет применять к входным сигналам полную линейку функций DSP, в том числе эхоподавление AEC.
• Макросы позволяют выстраивать последовательность команд, которые можно передавать на локальное устройство или на внешние устройства через порт LAN — одно устройство XMP 240 может функционировать в качестве центрального интерфейса системы управления, передавая команды на другие устройства серий DMP Plus, AXI AT и DTP CrossPoint.
• Компактный корпус шириной в половину стойки — позволяет установить больше входных и выходных каналов, обеспечивая повышенное быстродействие в меньшем пространстве стойки.
• Низкая задержка — мощные микросхемы DSP увеличивают производительность, тем самым обеспечивая очень низкую задержку обработки сигнала от входа к выходу независимо от количества активных каналов или процессов. Несмотря на то, что задержка в каналах с эхоподавлением возрастает, а также незначительно увеличивается в автомикшере, общие показатели задержки остаются низкими. Это поддерживает синхронизацию аудио и видео и позволяет докладчикам или выступающим не прерывать выступление по причине задержки транслируемого аудио.
• Продвинутая обработка аудиосигнала на всех выходах — с помощью одного XMP 240 можно применить до 48 зон громкоговорителей, настроив обработку для каждой зоны; устройство идеально подходит для полноценных проектов mix-minus.
• Адаптивная обработка усиления — блок процессора адаптивной обработки усиления позволяет сигналу на определённом микрофонном входе влиять на уровни любого другого или всех входных сигналов и виртуальных возвратных сигналов.
• Встроенный двухпортовый коммутатор Gigabit — обеспечивает режим работы с резервированием или по цепочке (daisy-chain) с другими устройствами с поддержкой Dante.
• Автомикшер с восемью группами — XMP 240 оснащён автомикшером с пороговым (gated) и компромиссным (gain-sharing) режимами работы для управления восемью группами микрофонных сигналов. Порог прохождения сигнала через шлюз, снижение уровня сигнала и параметры синхронизации регулируются пользователем на каждый канал, обеспечивая точную настройку во избежание «обрыва» звука, свойственного традиционному микшеру при выключении микрофона.
• ProDSP-обработка сигнала на основе 64‑битных операций с плавающей точкой — XMP 240 использует обработку DSP аудиосигнала на основе 64‑битных операций с плавающей точкой, что поддерживает очень широкий динамический диапазон и прозрачную обработку аудио для упрощения управления каскадом усиления, в то же время снижая вероятность клиппинга сигнала DSP.
• Программное обеспечение DSP Configurator™ — мощное и в то же время простое в использовании программное средство на базе персонального компьютера для управления всеми функциями обработки аудио XMP 240. С его помощью можно осуществить полную настройку и конфигурирование инструментов обработки цифровых аудиосигналов на базе технологии ProDSP, а также маршрутизацию и микширование.
• Интуитивно понятный графический интерфейс пользователя — графический интерфейс программного обеспечения DSP Configurator в одном окне предоставляет ясный обзор всех входов и выходов, блоков обработки аудио, маршрутизации, точек микширования и виртуальной маршрутизации Это даёт проектировщику или инсталлятору возможность быстрого просмотра конфигурации аудио без необходимости использования нескольких окон или меню.
• Диспетчер устройств (Device Manager) позволяет конфигурировать несколько устройств аудиопроцессоров Extron DSP — диспетчер устройств, используемый в ПО DSP Configurator, позволяет с лёгкостью конфигурировать несколько устройств Extron линейки DSP, переключаясь между графическими интерфейсами пользователей каждого устройства. Процессоры могут быть сгруппированы в папки и организованы по помещениям или зданиям. Настройки нескольких устройств Extron серии DSP в Device Manager можно сохранить в одном файле.
• Функции копирования и вставки для блоков обработки — для ускорения процесса проектирования и пусконаладки аудиосистемы настройки параметров могут быть оперативно скопированы из индивидуальных блоков или идентичных групп блоков в другие в рамках графического интерфейса пользователя с помощью удобных команд вырезки и вставки.
• Настройка процессора по принципу построения блоков — ряд предварительно созданных настроек процессора, оптимизированных для определённого типа входных и выходных устройств, таких как микрофоны и громкоговорители. Блоки построения доступны на каждой шине входов и позволяют проектировщикам систем создавать и сохранять индивидуальные конструктивные блоки, что способствует упрощению проектирования и интеграции аудиосистемы.
• Функционирование в режимах реального времени и эмуляции с сохранением файла конфигурации — режим реального времени (Live) позволяет интеграторам подключаться к XMP 240 и выполнять установку параметров при прослушивании и измерении в реальном времени. Это устраняет необходимость компиляции и загрузки файла конфигурации в DSP. Режим эмуляции (Emulate) предоставляет возможность автономного конфигурирования настроек с последующей загрузкой в XMP 240. Дополнительно текущие настройки XMP 240 могут быть скопированы в файл конфигурации для архивирования.
• 64 предустановки ПО DSP Configurator — с помощью программного обеспечения DSP Configurator любые параметры обработки DSP, уровней или маршрутизации аудио могут быть сохранены в качестве предварительно установленных настроек. Эти настройки могут быть сохранены для всей системы или определённых групп входов, выходов, точек микширования и блоков DSP.
• Мастер создания групп — XMP 240 обеспечивает возможность единой настройки усиления или отключения звука для всей системы. Функции настройки усиления и отключения звука могут быть выбраны и добавлены в один мастер группы, которым в дальнейшем можно управлять с помощью одного главного регулятора громкости или отключения звука. Фильтры функции Loudness также можно добавить к мастеру группы, что позволит кривой компенсации следовать за регулировкой программной громкости. В дополнение к этому в мастере группы можно настроить полочный фильтр (Bass/Treble), чтобы дать пользователю возможность управлять низкими и высокими частотами. Каждый мастер группы может включать до 128 элементов; можно создать до 64 мастеров групп.
• Программно-настраиваемые ограничения обеспечивают оптимальный диапазон настройки мастера группы — диапазон настройки громкости мастера группы может быть ограничен для поддержки оптимального минимального и максимального уровней при использовании внешнего регулятора громкости. Это позволит операторам избежать недостаточной или чрезмерной настройки уровней. Программа DSP Configurator предоставляет возможность быстрой регулировки ограничения в меню управления группами (Group Controls).
• Навигация с помощью клавиатуры SpeedNav™ — SpeedNav обеспечивает удобную навигацию по программе DSP Configurator с помощью клавиатуры и без использования мышки или сенсорной панели. Используя клавиши навигации и быстрого доступа, пользователь получает доступ к любому входу или выходу, любой точке микширования и всем инструментам обработки аудио DSP. А с помощью клавиатуры для доступа к программному обеспечению можно прямо на объекте ускорить настройку и оптимизацию аудиосистемы через ноутбук.
• Светодиодные индикаторы наличия сигнала на главном входе и клиппинга на передней панели — XMP 240 оборудован светодиодными индикаторами на передней панели для каждого главного входа и выхода для мониторинга наличия сигнала в режиме реального времени. Отдельный LED-индикатор загорается в качестве предупреждения в случае обнаружения клиппинга сигнала.
• Конфигурационный USB-порт на передней панели — обеспечивает простую настройку без необходимости использования задней панели процессора.
• Мониторинг и управление по Ethernet — созданная для соответствия требованиям профессиональных AV‑систем, функция Ethernet-управления позволяет осуществлять эффективный мониторинг и управление XMP 240 по сетям LAN, WAN или Интернет, используя стандартные протоколы TCP/IP.
• Внешний блок питания Extron Everlast™ в комплекте, партномер для замены 70‑1259‑01 — блок питания международного стандарта обеспечивает проверенную надёжность и низкое потребление тока. Этот модуль питания совместим с монтажными креплениями ZipClip 100 и ZipClip 200.
• На блоки питания Everlast от Extron распространяется 7‑летняя гарантия на обслуживание и компоненты
