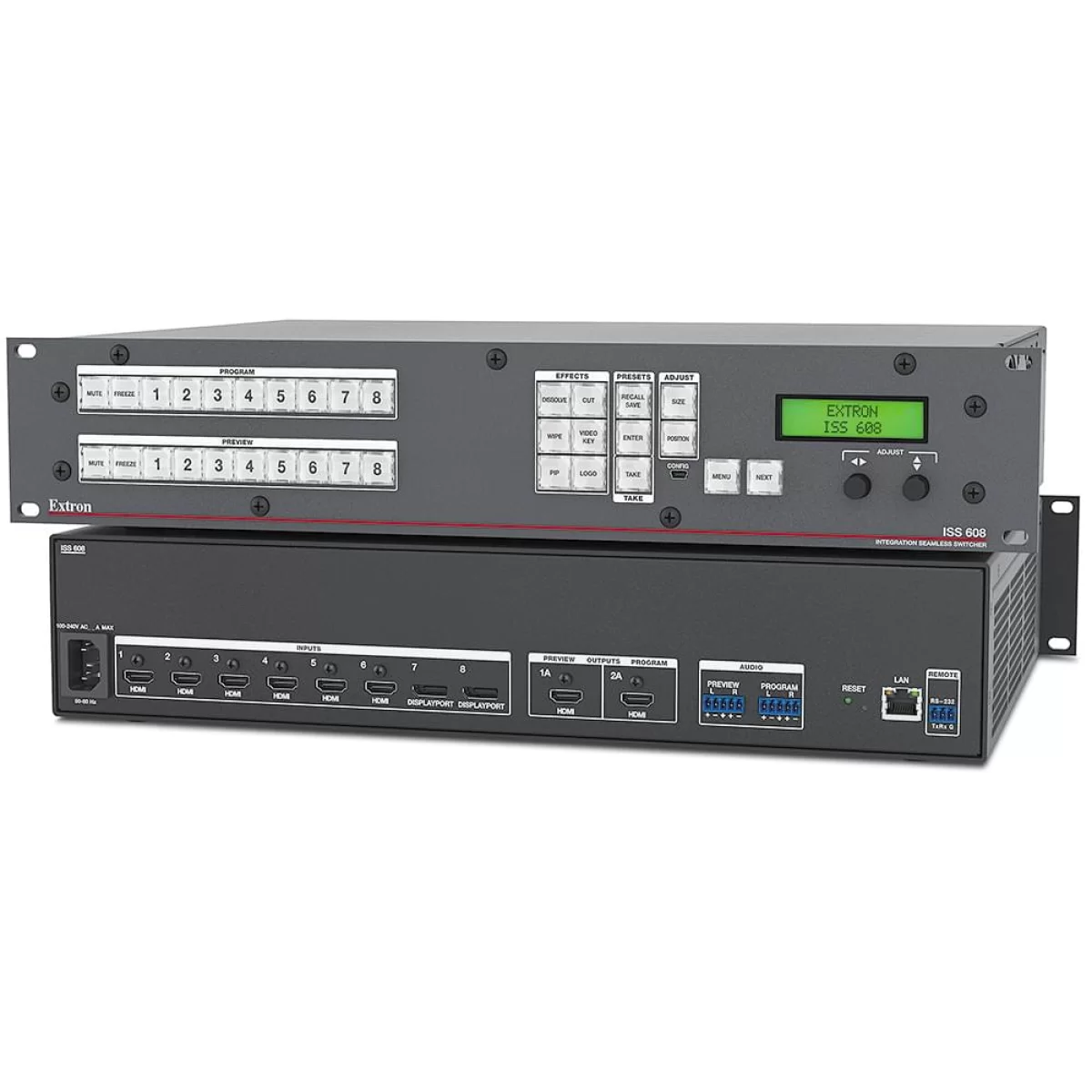

Extron ISS 608 Бесподрывной коммутатор для отображения и сканирования контента DisplayPort и HDMI

Extron ISS 608 - Бесподрывной коммутатор на восемь входов для динамического отображения и сканирования контента DisplayPort и HDMI с разрешениями до 4K/60 и семплированием 4:4:4 при максимальной скорости передачи 18 Гбит/с.

Включает в себя такие улучшенные функции, как технология сканирования Extron Vector™ 4K и несколько эффектов перехода при коммутации, а также вставку логотипа, наложение двух изображений (video keying) и режим «картинка в картинке» (PIP) как дополнение к выводу основного контента.
Отдельные выходы предварительного просмотра и основной трансляции позволят оператору просмотреть источники до того, как передать их зрительской аудитории. Для упрощения интеграции коммутатор осуществляет деэмбедирование аудио и предлагает несколько вариантов управления, включая интуитивную переднюю панель, RS 232 и Ethernet. Матричный режим (Matrix Mode) добавляет автоматические эффекты бесподрывного перехода к функционалу любого матричного коммутатора с выходами HDMI.

Функциональные возможности ISS 608 обеспечивают настоящую бесподрывную коммутацию для инсталляций класса «High-end» и систем прямой трансляции.

Ключевые характеристики:

• Шесть входов HDMI и два входа DisplayPort
• Настоящая бесподрывная коммутация входов
• Различные эффекты переходов, включая вытеснение, растворение и смену кадров
• Выходы для предпросмотра и основной программы
• Поддержка компьютерных разрешений и видеоразрешений до 4K/60 с семплированием 4:4:4
• Продвинутый скалирующий процессор Extron Vector™ 4K
• Поддерживаемые спецификации HDMI 2.0 включают в себя скорость передачи данных до 18 Гбит/с, Deep Color и аудиоформаты HD без потерь
• Совместимость с HDCP 2.3
• Матричный режим (Matrix Mode)
• Режим «картинка в картинке» (PIP)
• Наложение двух изображений (video keying)
• Вставка и отображение логотипа
• Управление соотношением сторон изображения
• Управление аудиосигналом
• Интерфейс управления на передней панели, по RS-232 или Ethernet

Цифровая связь с предварительным просмотром и выходами программы

Шесть HDMI 2.0 и два входа DisplayPort 1.2 поддерживают сигналы до 4096x2160 с частотой 60 Гц с цветовой выборкой 4: 4: 4. Соответствие HDCP 2.3 обеспечивает совместимость с высококачественным зашифрованным контентом 4K. Отдельный предварительный просмотр и выходные данные программы позволяют оператору просматривать источники на локальном мониторе, прежде чем переключать их на зрительскую аудиторию, что делает ISS 608 идеальным для среды живого представления. Выбираемые режимы «Stay» и «Swap» позволяют оператору выбирать, будет ли выбранный источник предварительного просмотра сохраняться после переключения или заменяться исходящим источником программы.

Плавные переходы и эффекты представления

ISS 608 улучшает доставку любой презентации, предоставляя широкий спектр переключаемых и визуальных эффектов. Множество эффектов перехода, включая стирание с возможностью выбора направления и длительности, растворение с возможностью выбора продолжительности и плавный разрез исключают отвлекающие скачки, сбои и задержки для чистого, плавного переключения источника. Логотип компании или другую пользовательскую графику можно хранить и вызывать для вставки в любую презентацию. Множество опций клавиш позволяют оператору накладывать текущий контент, прокручивать текст или сохраненную графику на другой источник для улучшения обмена сообщениями на экране. Картинка в картинке - режим PIP облегчает вставку окна PIP, которое можно динамически изменять в размерах и позиционировать в любом месте на главном дисплее, в том числе рядом друг с другом, и переходить в основной экран и из него с помощью эффекта растворения.

Vector 4K Масштабирование

Коммутатор ISS 608 включает эксклюзивный механизм масштабирования Vector 4K, разработанный компанией Extron, разработанный и разработанный для обеспечения лучшего в своем классе масштабирования и уменьшения масштаба изображения. В Vector 4K реализовано несколько запатентованных Extron технологий масштабирования, а также новый набор алгоритмов обработки изображений, обеспечивающих бескомпромиссную производительность масштабирования. Это обеспечивает четкую, точную обработку 4: 4: 4 и масштабирование видео и компьютерных видеосигналов до 4K, а также уменьшение масштаба исходных сигналов 4K для отображения в небольших окнах или на дисплеях с более низким разрешением без потери критических деталей изображения.

Матричный режим

Matrix Mode обеспечивает эффекты переключения производственного стиля для любого матричного коммутатора HDMI. Подключите два выхода коммутатора к входам 1 и 2 на ISS 608, чтобы автоматически применять эффект перехода между источниками видео при обнаружении переключателя.

Высокопроизводительная обработка видео

Выбираемые режимы FILL и FOLLOW поддерживают правильное соотношение сторон выходного сигнала. Режим FILL обеспечивает полноэкранный вывод, а режим FOLLOW сохраняет исходное соотношение сторон входного сигнала. Обработка глубокого цвета и высокопроизводительное деинтерлейсинг чересстрочных сигналов до 1080i обеспечивают оптимальное качество изображения для всего контента. Автоматическое обнаружение раскрытия 3: 2 и 2: 2 обеспечивает максимальное качество изображения для источников контента, происходящих из пленки. Кроме того, для обеспечения совместимости с подключенным дисплеем DVI или HDMI можно настроить цветовое пространство и выборку цветности на выходе HDMI.

Управление аудио

Встроенный многоканальный звук HDMI и DisplayPort переключается вместе с видео на выходы предварительного просмотра и программирования HDMI. Во время растворения или стирания коммутатор выполняет переход с постепенным уменьшением / уменьшением звука в течение видеоэффекта. ISS 608 включает удобные симметричные / несбалансированные аналоговые аудиовыходы на невыпадающих винтовых разъемах для отправки встроенного двухканального звука в звуковую систему или в другое место назначения аудио. Приглушение звука на выходе может управляться независимо для аналоговых и встроенных цифровых выходов.

Создан для простой интеграции источников, надежной работы и быстрого переключения

Чтобы упростить интеграцию и обеспечить оптимальную производительность и надежность системы, ISS 608 имеет три технологии Extron: EDID Minder ® , Key Minder ® и SpeedSwitch ®. EDID Minder управляет связью EDID между устройствами отображения и источниками входного сигнала, чтобы контент отображался с оптимальным разрешением. Key Minder аутентифицирует и поддерживает постоянное шифрование HDCP между устройствами ввода и вывода, чтобы обеспечить быстрое и надежное переключение. SpeedSwitch обеспечивает исключительное, практически мгновенное переключение между источниками с HDCP-зашифрованным контентом.

Несколько опций для управления и эксплуатации

ISS 608 имеет простой в использовании интерфейс с дискретными селекторами источников для предварительного просмотра и вывода программ, кнопками выбора эффектов и предустановок, а также системой ЖК-меню на передней панели с элементами управления навигацией для быстрого доступа к настройкам конфигурации. RS-232 и Ethernet являются дополнительными опциями управления. ISS 608 может быть настроен через USB и Ethernet с помощью программного обеспечения Extron PCS - Product Configuration Software, которое обеспечивает удобный графический интерфейс пользователя, который очень прост в навигации. Это программное приложение обеспечивает ускоренную настройку и ввод в эксплуатацию, мониторинг в режиме реального времени, а также возможность конфигурировать несколько модулей ISS 608 в одном сеансе.
