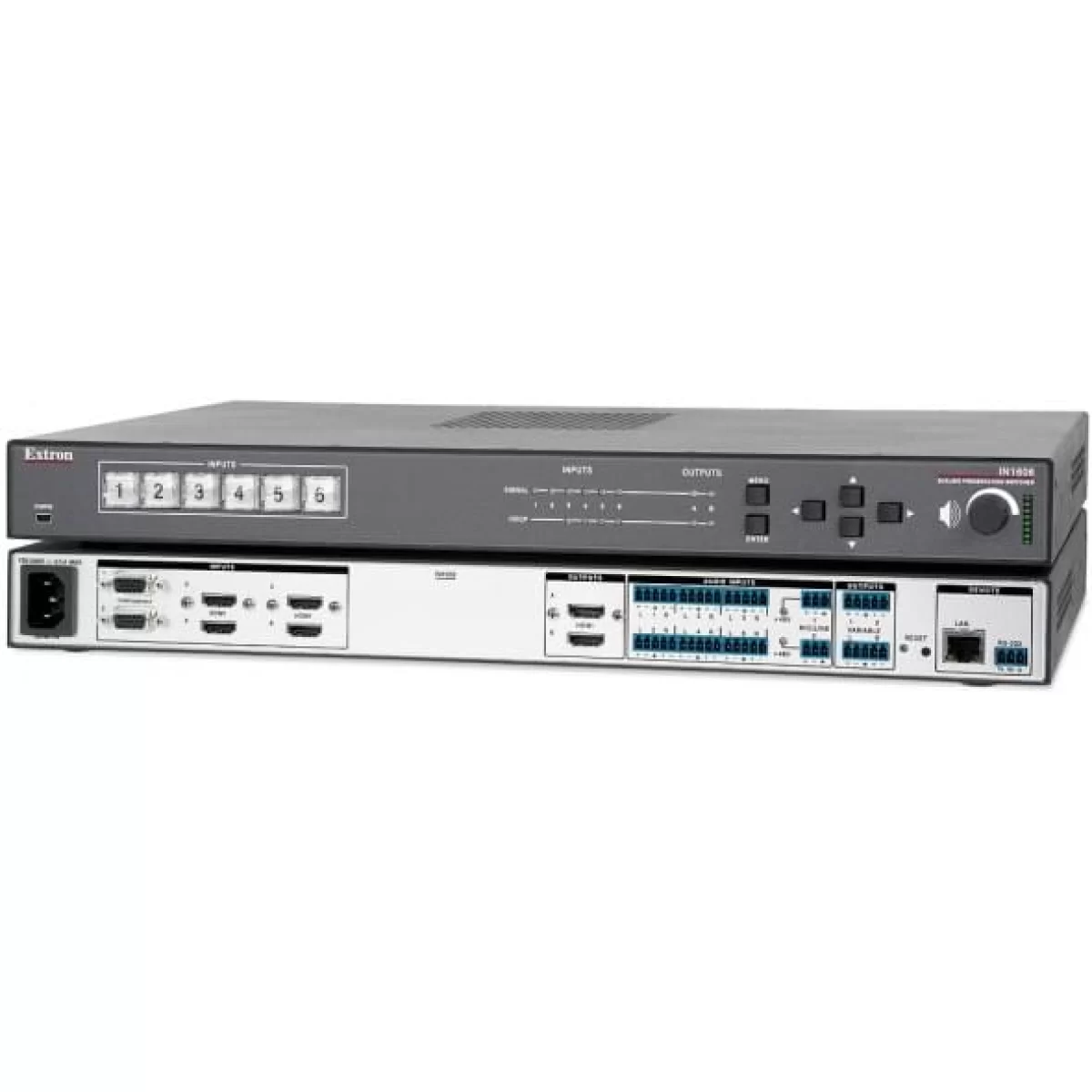

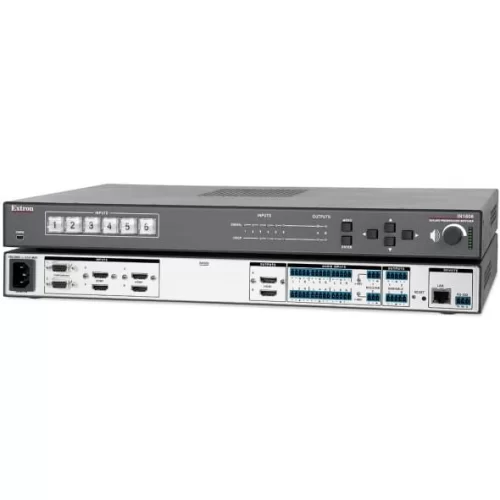

Extron IN1606 HDCP-совместимый скалирующий презентационный коммутатор c шестью входами

Extron IN1606 – это HDCP-совместимый видеоскалер с шестью входами: четырьмя входами HDMI и двумя универсальными входами для аналогового видео, а также двумя одновременными выходами HDMI. IN1606 принимает широкий ряд видеоформатов, в том числе HDMI, HDTV, RGB и видео стандартного разрешения. Устройство оснащено передовым скалирующим видеопроцессором с деинтерлейсингом 1080i и обработкой Deep Color с поддержкой выходных разрешений до 1920x1200 и 2K. Улучшенные характеристики аудио включают в себя шесть входов для стереоаудио, два регулируемых выхода для стереоаудио, два входа микрофонного/линейного уровней с функцией ducking, а также эмбедирование аудио в HDMI и его деэмбедирование. Разработанный для профессиональной AV‑интеграции, скалер IN1606 предлагает гибкие варианты управления, включая Ethernet, RS‑232 и USB. IN1606 представляет собой полноценную систему AV‑коммутации, заключённую в один корпус с возможностью монтажа в стойку.

Многоформатный коммутатор для видеосигналов с шестью входами

Устройство способно принимать сигналы от различных источников, поскольку оснащено четырьмя входами HDMI и двумя универсальными входами для аналогового видео, которые могут обрабатывать сигналы компьютерного видео RGB, HDTV, компонентного видео, S-видео и композитного видео. IN1606 обеспечивает возможность интеграции цифровых и аналоговых устройств с поддержкой HDCP, в том числе проигрывателей Blu-ray и других источников защищённого контента.

Разработан для работы с цифровым видео

Для улучшения и упрощения интеграции источников и дисплеев HDMI коммутатор IN1606 использует две уникальные технологии Extron: EDID Minder® и Key Minder®. EDID Minder управляет обменом данными EDID между устройствами отображения и входящими источниками. Для HDMI-сигналов, содержащих защищённые данные, Key Minder аутентифицирует и поддерживает постоянное соединение HDCP между входными и выходными устройствами для быстрой и надёжной коммутации.

При обработке HDCP-зашифрованного входного сигнала HDMI коммутатор IN1606 выводит полноэкранный зелёный сигнал на любой видеовыход, подключённый к дисплею без поддержки HDCP. Таким образом, обеспечивается визуальное подтверждение того, что материал защищён от копирования и не может отображаться на данном дисплее. Кроме того, IN1606 обеспечивает проверку статуса HDCP для каждого входа и выхода HDMI в режиме реального времени, что полезно для системных операторов и сотрудников службы поддержки. В IN1606 также используется технология SpeedSwitch®, которая обеспечивает безупречную скорость коммутации HDCP-зашифрованного контента.

Обработка видео высокого качества

IN1606 оснащён передовым скалирующим процессором с возможностью скалирования HDMI, RGB, компонентных сигналов и видео стандартного разрешения до общего выходного сигнала высокого разрешения. Для достижения оптимального качества изображения устройство осуществляет деинтерлейсинг 1080i высокого качества и обработку Deep Color. Также доступна автоматическая настройка цветового пространства и цветового семплирования выходного сигнала HDMI для обеспечения совместимости с подключённым дисплеем DVI или HDMI. Автоматический pulldown 3:2 и 2:2 максимально улучшает качество изображения для источников отснятого на плёнку материала. IN1606 также использует цифровой адаптивный гребенчатый фильтр 3D, оптимизирующий декодирование источников NTSC, PAL и SECAM для интеграции в системы любых стран.

IN1606 принимает и выводит сигналы с разрешениями до 1920x1200, включая HDTV 1080p/60 и 2K. Он имеет два одновременных выхода HDMI, благодаря которым два дисплея могут работать одновременно без дополнительного оборудования. Также предлагаются переключаемые режимы FILL и FOLLOW для вывода изображения с правильным соотношением сторон. Режим FILL обеспечивает вывод изображения на полный экран, в то время как FOLLOW сохраняет оригинальное соотношение сторон входного сигнала.

Продвинутые возможности обработки аудио

Коммутатор IN1606 оснащён улучшенными функциями аудио, в том числе эмбедированием и деэмбедированием аудио – HDMI. Для соответствия требованиям проекта IN1606 может эмбедировать входные аналоговые аудиосигналы в выходные сигналы HDMI или извлекать эмбедированное аудио из HDMI. Независимая коммутация аудио (audio breakaway) обеспечивает отделение аналоговых аудиоканалов от соответствующих видеосигналов, позволяя осуществлять отдельную коммутацию аналоговых аудиоканалов. Для поддержки интеграции в презентационные проекты коммутатор IN1606 оснащён двумя входами микрофонного/линейного уровня для микширования с функцией ducking и фантомным питанием 48 В. Скалер имеет два регулируемых выхода для стереоаудио, один из которых можно настроить на режим «двойное моно» для гибкости интеграции. IN1606 также обеспечивает полное управление продвинутыми настройками аудио через интуитивно понятный графический пользовательский интерфейс (GUI). С помощью GUI пользователи могут легко управлять параметрами усиления и затухания аудио на входах и выходах, микширования и функции ducking.

Различные варианты управления и функционирования

Интерфейс управления на передней панели и интуитивное экранное меню IN1606 обеспечивают быстрый доступ к функциям. Предлагается возможность удалённой настройки и управления по RS‑232, Ethernet и через USB. IN1606 смонтирован в металлический корпус высотой 1U, в полную ширину стойки, и может быть с лёгкостью интегрирован в различные системы. IN1606 идеально подходит для залов заседаний, где высокая производительность особенно важна, проектов с маршрутизацией видеосигналов, когда автоматические функции помогают упростить создание системы и снизить расходы, а также для образовательной среды, где требуется полная интеграция цифровых и аналоговых AV‑источников и дисплеев.

Технические характеристики

• Интегрирует источники HDMI, аналогового видео и аудио в презентационные системы — IN1606 обеспечивает возможность централизованной коммутации для широкого ряда AV‑источников.
• Входы: четыре входа HDMI; два универсальных 15‑пиновых входа HD для RGB, компонентного видео, S‑видео или композитного видео; балансное/небалансное стереоаудио для каждого входа на разъёме под зажим; два входа для аудио микрофонного/линейного уровня на разъёме под зажим
• Выходы: два одновременных выхода HDMI; один регулируемый выход для стереоаудио на разъёме под зажим; один регулируемый выход для стереоаудио с возможностью настройки на режим «двойное моно» на разъёме под зажим
• Четыре входа HDMI и два универсальных входа для аналогового видео — IN1606 обеспечивает коммутацию между источниками HDMI и аналогового видео. Два универсальных аналоговых входа принимают все стандартные аналоговые видеоформаты, в том числе сигналы RGB, компонентного видео HD, S‑видео и композитного видео.
• Два одновременных выхода HDMI — одновременные выходы HDMI доступны для использования двух дисплеев.
• Два входа микрофонного/линейного уровней с фантомным питанием 48 В — два источника аудио микрофонного или линейного уровня могут независимо микшироваться с программным аудио и эмбедироваться в выходной сигнал HDMI. Возможность включения фантомного питания 48 В позволяет использовать конденсаторные микрофоны.
• Приглушение аудио при проявлении приоритетного сигнала (ducking) — автоматически уменьшает уровень громкости программного аудио при обнаружении сигнала на микрофонном входе, исключая необходимость в отдельном ducking-процессоре.
• Автоматическая коммутация входов — автоматический выбор входа обеспечивает простую установку без необходимости управления в таких местах, как кафедры или пространство под столами для переговоров. При наличии нескольких активных входов предоставляется возможность настройки приоритета коммутации.
• Эмбедирование аудио в HDMI — входящие аналоговые аудиосигналы можно эмбедировать в выходной сигнал HDMI.
• Деэмбедирование аудиосигнала из HDMI — эмбедированное в HDMI двухканальное аудио формата PCM может быть извлечено для вывода на аналоговые выходы, а также сжатые форматы bitstream могут передаваться на выходы HDMI.
• Выбор выходных разрешений от 640x480 до 1920x1200, в том числе HDTV 1080p/60 и 2K — доступные выходные форматы включают в себя компьютерное видео до 1920x1200, HDTV до 1080p/60 и 2K.
• Усовершенствованный скалирующий процессор с 30-битной обработкой и деинтерлейсингом 1080i — скалирование изображения и преобразование формата видео с точностью до 30 бит для повышенной точности цветового представления и детального соответствия. Мощный деинтерлейсинг для сигналов 1080i от HD‑источников обеспечивает оптимальное качество изображения.
• Поддержка HDCP — обеспечивает отображение защищённого контента и взаимодействие с другими HDCP-совместимыми устройствами.
• Возможность отключения пользователем авторизации HDCP — позволяет отдельным входам выглядеть совместимыми или несовместимыми с HDCP для подключенного источника, что является дополнительным преимуществом, поскольку при подключении к устройству, совместимому с HDCP, некоторые источники начинают автоматически шифровать весь контент. Материалы, защищённые авторским правом, на дисплеях без HDCP не отображаются.
• Поддерживаемые спецификации HDMI включают в себя скорость передачи данных до 6,75 Гбит/с, Deep Color и аудиоформаты HD без потерь
• Key Minder® постоянно проверяет совместимость с HDCP для быстрой и надёжной коммутации — технология Key Minder аутентифицирует и поддерживает постоянное соединение HDCP между входными и выходными устройствами для быстрой, надёжной коммутации в профессиональных AV‑системах при одновременном распределении сигнала от одного источника на один или несколько дисплеев.
• EDID Minder® автоматически управляет обменом данными EDID между подключёнными устройствами — технология EDID Minder гарантирует правильное включение всех источников и надёжное отображение контента на дисплее.
• Технология SpeedSwitch® обеспечивает безукоризненную коммутацию HDCP-зашифрованного материала
• Блокировка сигнала на выходе (muting) — предоставляет возможность заблокировать один или все выходы в любое время. Это позволит просмотреть материал на локальном мониторе до того, как передать его на главный презентационный дисплей.
• Управление соотношением сторон экрана — соотношение сторон выводимого изображения может регулироваться при помощи выбора режима FILL, обеспечивающего вывод изображения на полный экран, или режима FOLLOW, сохраняющего оригинальное соотношение сторон входного сигнала.
• Аутентификация HDCP и подтверждение наличия сигнала — обеспечивается проверка статуса HDCP в режиме реального времени для каждого цифрового видеовхода и выхода. Простая и оперативная проверка наличия сигнала и соединения HDCP по светодиодным индикаторам на передней панели, RS‑232, USB или Ethernet особенно удобна для операторов систем и персонала службы поддержки.
• Визуальное подтверждение HDCP — при передаче зашифрованного контента на дисплей без поддержки HDCP передаётся полноэкранный зелёный сигнал, обеспечивая визуальное подтверждение того, что данный материал защищён от копирования и не может отображаться на данном дисплее.
• Коррекция формата интерфейса HDMI в DVI — автоматически активирует или блокирует эмбедированное аудио и пакеты InfoFrame и устанавливает правильное цветовое пространство для корректного соединения с дисплеями HDMI и DVI.
• Бесподрывная коммутация — бесподрывные эффекты переключения «через чёрное» и растворения «через чёрное» улучшают презентацию, устраняя отвлекающие перерывы при коммутации.
• Управление стоп-кадром (Freeze) — «живое» изображение может быть остановлено c помощью команд управления через RS‑232, USB или Ethernet.
• Автоподстройка изображения Auto-Image™ — при активации функции устройство автоматически оптимизирует изображение путём анализа и регулировки в соответствии с входным видеосигналом. Это способствует экономии времени и усилий при настройке только что подключённого источника, особенно в презентационных системах, в которых будут использоваться ноутбуки докладчиков с разными выходными разрешениями.
• Функция Auto Input Memory — при обнаружении сигнала устройство автоматически запоминает размер, положение и другие параметры изображения, относящиеся к входному сигналу. При следующем обнаружении идентичного сигнала эти настройки изображения автоматически восстанавливаются из памяти.
• Экранный интерфейс — интуитивные экранные меню обеспечивают простую настройку системы при помощи интерфейса управления на передней панели. Основные параметры, такие как форматы и разрешение входного и выходного видеосигналов, удобно сгруппированы на начальном экране быстрой настройки Quick Setup, а дополнительные экраны предоставляют возможность полного управления остальными функциями и установками устройства.
• Переход в режим Standby — устройство может быть настроено на автоматическую блокировку вывода видео и сигналов синхронизации к дисплею, если активный входной сигнал не обнаружен. Как следствие, проектор или плоскопанельный дисплей автоматически отключаются, что способствует сбережению энергии и увеличению срока службы ламп или панели.
• Режим энергосбережения — устройство можно переключить в режим низкого потребления энергии, если оно не используется.
• Функции регулировки яркости, контрастности, цвета, оттенка и детализации, а также горизонтального и вертикального положения и размера изображения
• Автоматический pulldown 3:2 и 2:2 — усовершенствованные технологии обработки отснятого на плёнку материала максимально улучшают качество изображения для источников NTSC, PAL и HDTV 1080i.
• Quad-стандарт декодирования видео — временной 3D-адаптивный гребенчатый фильтр обеспечивает улучшенное декодирование композитных форматов NTSC 3.58, NTSC 4.43, PAL и SECAM для интеграции в системы любых стран.
• Пользовательские предустановки — предустановки с запоминанием для каждого входа для сохранения в памяти и восстановления настроек оптимизированного изображения.
• Встроенные тестовые таблицы видео и генератор розового шума для калибровки и установки — устройство предлагает несколько тестовых таблиц для видеосигналов и розовый шум для аудио в целях содействия правильной системной настройке и калибровке устройств отображения.
• Регулировка громкости на выходе — обеспечивает настройку громкости для аудиовыходов. Аналоговые выходы для аудио могут быть балансными или небалансными и доступны в режимах стерео или независимо микшированного моно.
• Усиление и затухание аудио на входах — усиление или затухание может регулироваться на каждом аналоговом входе для устранения заметных различий при переключении между источниками.
• Независимая коммутация аудио (audio breakaway) — обеспечивает возможность отделения аналогового аудио от соответствующего ему видеосигнала, вывода к аудиовыходам и отдельной коммутации аналоговых аудиоканалов.
• Переходы при коммутации аудио — выходной уровень аудио автоматически снижается и позже возрастает для соответствия видео в интервалах при коммутации.
• Встроенная задержка аудиосигнала — вывод аудио автоматически задерживается для компенсации задержки, вызванной обработкой видео.
• Технология автоматической защиты от клиппинга — определяет случаи возникновения клиппинга, автоматически снижает усиление для устранения клиппинга и таким образом предохраняет громкоговорители и усилители от искажений.
• Продвинутая настройка аудио — IN1606 предлагает полное управление параметрами усиления и затухания аудио на входах и выходах, микширования и приглушения ducking через удобный пользовательский интерфейс (GUI).
• Защитная блокировка передней панели — блокирование всех функций, расположенных на передней панели, за исключением выбора входа; доступ к ним возможен при управлении по Ethernet, USB или RS‑232.
• Мониторинг и управление по Ethernet — управление и активный мониторинг системы по сетям LAN, WAN или Интернет. Интуитивный веб-интерфейс является частью установочного пакета для устройства.
• Встроенные веб‑страницы — позволяют использовать стандартный браузер для полного управления и устранения неполадок через интуитивно понятный интерфейс.
• Порт управления по RS‑232 — позволяет использовать команды последовательного интерфейса для интеграции с системой управления. Оборудование Extron использует протокол SIS™ (Simple Instruction Set), набор базовых команд ASCII для несложного и быстрого программирования.
• Работают с кабелями Show Me для системы TeamWork — кабели Show Me предлагают удобное подключение и возможность выбора входа, а также управление в системах TeamWork для совместной работы. Воспользуйтесь программой TeamWork System Builder для создания персональной системы для вашего проекта совместной работы.
• Конфигурационный USB-порт на передней панели — обеспечивает простую настройку без использования задней панели.
• Сертификация JITC — успешно выполненный тест на совместимость и информационную безопасность для использования в государственных проектах и других инсталляциях особой важности.
• Простая установка и пусконаладка с помощью программного обеспечения PCS (Product Configuration Software) от Extron для настройки устройств — удобное конфигурирование нескольких устройств при помощи одного программного приложения.
• Монтаж в стойку 1U, металлический корпус в полную ширину стойки
• В комплекте прилагаются фиксаторы LockIt® для кабеля HDMI
• Встроенный блок питания Extron Everlast™ — блок питания международного стандарта обеспечит проверенную надёжность и низкое потребление тока, что поможет снизить затраты при эксплуатации.
• На блоки питания Everlast от Extron распространяется 7‑летняя гарантия на обслуживание и компоненты
