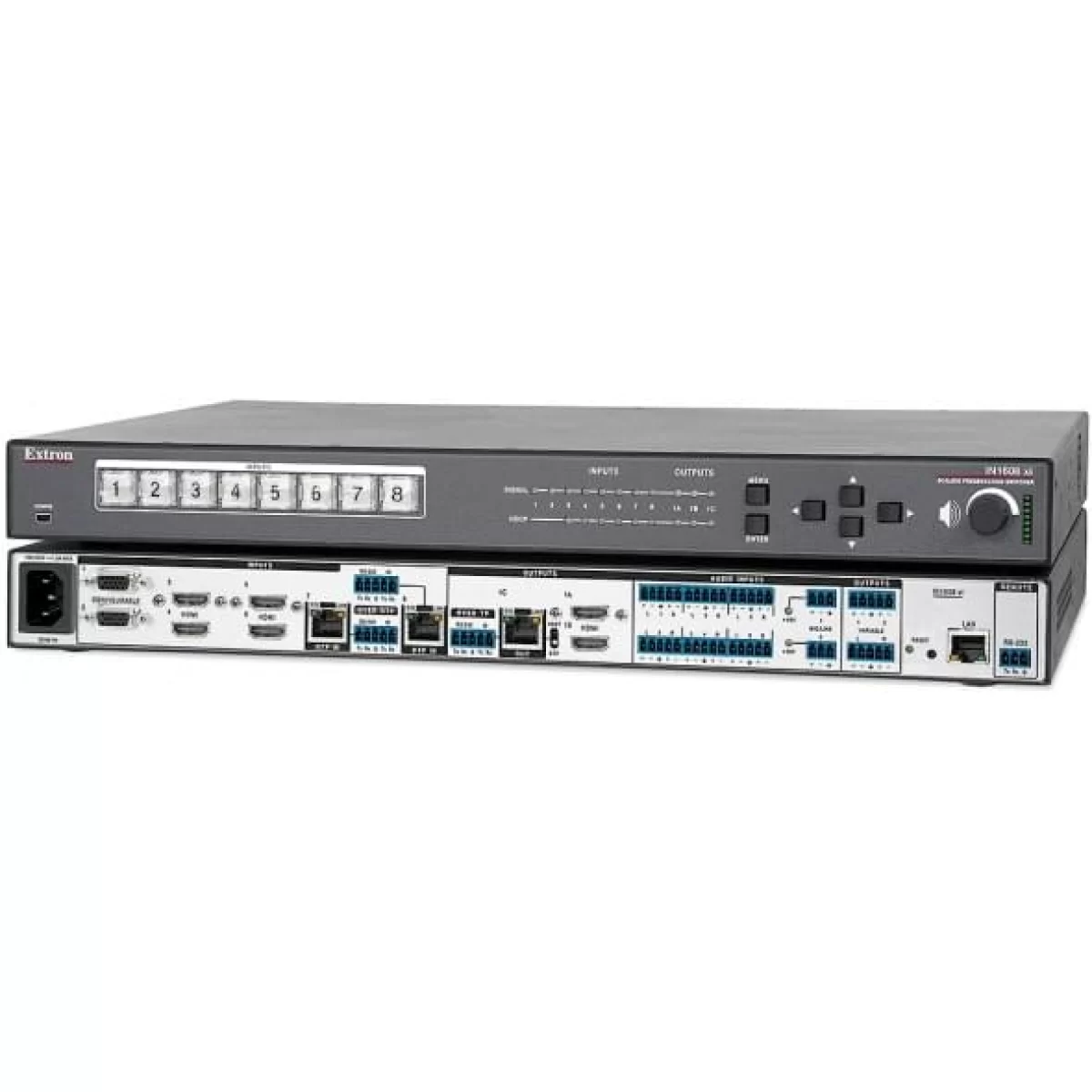

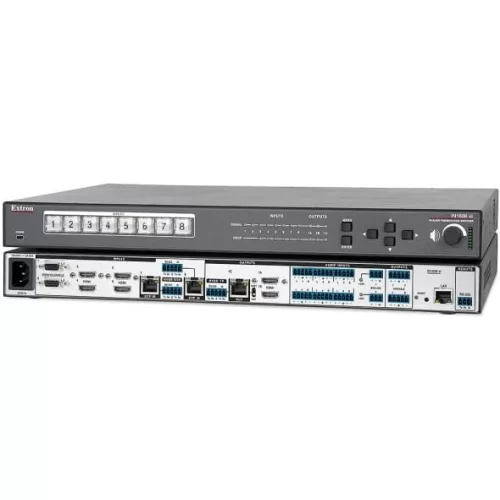

Extron IN1608 xi HDCP-совместимый скалирующий презентационный коммутатор с восемью входами и передачей DTP

Extron IN1608 xi – это HDCP-совместимый скалирующий презентационный коммутатор Extron с четырьмя входами HDMI, двумя универсальными входами для аналогового видео и двумя входами Extron DTP®. Он предлагает два выхода HDMI, один выход DTP, интегрированный аудиоусилитель класса D и встроенный процессор управления линейки IPCP Pro для управления полнофункциональной AV‑системой. Входы и выход DTP взаимодействуют с конечными точками DTP для передачи видео, аудио и двунаправленных сигналов управления. Для каждого подключения DTP на приёмнике/передатчике необходим всего один экранированный кабель CATx. DTP‑выход может быть настроен на поддержку режима HDBaseT. Коммутатор IN1608 xi обеспечивает поддержку локальных и удалённых источников и дисплеев вместе с быстрой и надёжной коммутацией источников, а также включает в себя высокопроизводительный скалирующий процессор для источников HDMI и аналоговых сигналов. IN1608 xi также имеет набор функций для коммутации и обработки аудио.

Интегрированная цифровая система передачи по витой паре

Два входа DTP на витой паре могут принимать сигналы от удалённых передатчиков DTP, установленных на столах для переговоров, трибунах или стенах для подключения ноутбуков посетителей. А выход DTP на витой паре может быть использован для передачи сигналов от размещённого в стойке IN1608 xi приёмнику DTP с установкой на стене за плоским дисплеем, над подвесным проектором под потолком или в любом другом удалённом месте. Для выполнения задач конкретных проектов передатчики и приёмники серии DTP выпускаются в компактных низкопрофильных корпусах, а также в формфакторах настенной панели decorator и напольных лючков.

Входы и выход DTP на витой паре предлагают интеграторам дополнительные удобные функции, упрощающие инсталляцию системы. Двунаправленные сигналы RS-232 и ИК могут вставляться из системы управления и передаваться по одному экранированному кабелю CATx вместе с видео- и аудиосигналами, позволяя управлять источником или дисплеем. Дополнительно IN1608 xi может обеспечить передачу питания некоторым передатчикам и приёмникам DTP по тому же экранированному кабелю CATx, оптимизируя проектирование и установку системы.

IN1608 xi поддерживает максимальную дистанцию передачи сигналов до 100 метров при совместном использовании с передатчиком или приёмником DTP 330. Передача видео, сигналов управления и аудио на более короткое расстояние (до 70 метров) может осуществляться при помощи экономичных конечных точек DTP 230.

Создан для интеграции цифрового видео

Для упрощения интеграции источников и дисплеев HDMI и для обеспечения оптимального функционирования и надёжности системы коммутатор IN1608 xi использует три уникальные технологии Extron: EDID Minder®, Key Minder® и SpeedSwitch®. EDID Minder управляет обменом данными EDID между устройствами отображения и входящими источниками, гарантируя корректное отображение видеоформатов на дисплее. Для HDMI-сигналов, содержащих защищённые данные, Key Minder аутентифицирует и поддерживает постоянное соединение HDCP между входными и выходными устройствами для быстрой и надёжной коммутации. Благодаря технологии SpeedSwitch IN1608 xi осуществляет непревзойдённую, фактически мгновенную коммутацию HDCP-зашифрованного контента.

Высококачественная обработка видео

IN1608 xi оснащён усовершенствованным скалирующим процессором, который может скалировать HDMI, RGB, компонентные сигналы и видео стандартного разрешения до общего выходного сигнала высокого разрешения. 30‑битная обработка цвета обеспечивает оптимальное качество изображения, кроме этого, осуществляется адаптированный к движению деинтерлейсинг для сигналов с разрешением 1080i. Два универсальных входа для аналогового видео могут быть настроены на поддержку компьютерного видео RGB, HDTV, а также компонентного, композитного или S-видео. Дополнительно доступна автоматическая настройка цветового пространства и цветового семплирования выходного сигнала HDMI для обеспечения совместимости с подключённым дисплеем DVI или HDMI. Автоматический «pulldown» 3:2 и 2:2 максимально улучшает качество изображения для источников отснятого на плёнку материала. IN1608 xi принимает и выводит сигналы с разрешениями до 1920x1200, включая 1080p/60 и 2K.

Коммутатор имеет три одновременных выхода: два HDMI и один DTP, благодаря которым три дисплея могут работать одновременно. Также предлагаются переключаемые режимы FILL и FOLLOW для вывода изображения с правильным соотношением сторон. Режим FILL обеспечивает вывод изображения на полный экран, в то время как FOLLOW сохраняет оригинальное соотношение сторон входного сигнала.

Возможности интеграции аудио и выбор усилителей

Дополнительно к коммутации и обработке видеосигналов IN1608 xi может выступать в качестве центрального компонента для интеграции аудиосистемы. Он предлагает такие возможности, как коммутация восьми аудиовходов, два микрофонных/линейных входа с фантомным питанием и эмбедирование и деэмбедирование аудиосигналов из HDMI, а также характеризуется набором функций обработки аудио для микширования, приглушения микрофона (ducking), корректировки низких/высоких частот и других операций. Доступ ко всем предлагаемым функциям и дополнительным возможностям настройки и регулировки аудио обеспечивается через встроенные веб-страницы с интуитивным пользовательским интерфейсом GUI.

Модели IN1608 xi доступны в комплектации с ассортиментом аудиоусилителей. Версии IN1608 xi SA выполняют усиление стереоаудио с выходом 50 Вт rms на канал в линию с сопротивлением 4 Ом или 25 Вт rms на канал при 8 Ом, а модели IN1608 xi MA предлагают усиление моно на 70 В с выходной мощностью 100 Вт rms. Особенностью всех моделей является уникальный дизайн Extron класса D с запатентованной технологией CDRS™ (подавление пульсаций напряжения класса D), которая обеспечивает плавную, гладкую форму аудиоволны, а также более точный сигнал по сравнению с обычными моделями усилителей этого класса.

Мощный интегрированный процессор управления

Модели IN1608 xi IPCP выпускаются со встроенным процессором управления Extron линейки IP Link® Pro, который имеет выделенный защищённый трёхпортовый коммутатор AV LAN и один стандартный Ethernet-порт. AV LAN‑порты сетевого коммутатора используются для управления локальными AV‑устройствами и их защиты от внешнего воздействия или вмешательства. IN1608 xi IPCP обеспечивает высокое быстродействие и широкий набор портов управления для полнофункционального, настраиваемого управления всей AV‑системой, включая все источники и дисплеи, а также освещение, жалюзи или шторы, проекционные экраны, датчики движения и многое другое. Предлагается полная линейка сенсорных панелей TouchLink® Pro от Extron с широким диапазоном размеров экрана и в настольном или настенном исполнении, а также в формфакторе Extron Cable Cubby®. Просто подключите панель TouchLink Pro к встроенному LAN-порту для создания полнофункциональной системы управления аудио и видео.

Кнопочные панели линейки eBUS® от Extron также можно использовать со встроенным процессором управления IPCP Pro. Удобная для интегратора технология eBUS основана на уникальной цифровой шине, которая облегчает расширение системы управления и обеспечивает больше вариантов её проектирования и обновления в будущем. Как и наши сенсорные панели TouchLink Pro, кнопочные панели eBUS разработаны для использования с любыми процессорами управления Extron серии IPCP Pro как в качестве единого пользовательского интерфейса в небольших системах, так и при необходимости вместе с другими кнопочными и сенсорными панелями в более сложных системах управления.

По аналогии со всеми системами управления Extron IN1608 xi IPCP очень удобен в использовании и прост в настройке при помощи программного обеспечения Global Configurator®. Новейшая версия Global Configurator включает в себя такие мощные продвинутые функции, как условная логика, локальные переменные и макросы. IN1608 xi IPCP предлагает гибкость в реализации самых разных задач для систем управления в одном устройстве, начиная от питания системы и коммутации источников и заканчивая более сложными операциями, такими как управление видеоконференциями.

Программа Global Configurator Professional даёт возможность значительно расширить систему с помощью группировки контроллеров, уникальной функции, которая позволяет комбинировать IN1608 xi IPCP с дополнительными процессорами IP Link Pro для создания системы управления крупного масштаба. Эта функция представляет собой идеальное решение для управления несколькими системами, помещениями или даже удалёнными площадками по всему миру. Мониторинг и управление системами с IN1608 xi IPCP, установленными в комнате, здании, учебном комплексе или офисах по всему миру можно осуществлять при помощи серверного программного обеспечения Extron GlobalViewer® Enterprise. GlobalViewer Enterprise обеспечивает возможность эффективного планирования, мониторинга и информационной поддержки корпоративного уровня из одной централизованной точки.

Лицензия LinkLicense® от Extron – это удобный и экономичный способ значительно расширить возможности устройств Extron для пользователей. Приобретение лицензии LinkLicense для обновления пользовательских интерфейсов для IN1608 xi IPCP даст возможность использовать мобильное устройство или компьютер как главный интерфейс управления AV‑системой. Это расширяет возможности AV‑управления и предоставляет удобство использования собственного устройства (BYOD). Лицензия LinkLicense приобретается на всю систему, а не на одного пользователя и не влечёт за собой скрытых расходов.

Различные варианты локального и удалённого функционирования

Интерфейс управления на передней панели и интуитивное экранное меню IN1608 xi обеспечивают быстрый доступ к функциям. Предлагается возможность удалённой настройки и управления по RS‑232, Ethernet и через USB. IN1608 xi можно настроить при помощи программного обеспечения для настройки устройств PCS (Product Configuration Software) от Extron с удобным, лёгким для навигации интерфейсом пользователя GUI. Это программное приложение обеспечивает ускоренную установку и пусконаладку, эксплуатацию и мониторинг в режиме реального времени, а также возможность конфигурировать несколько устройств IN1608 xi во время одного сеанса.

Технические характеристики

• Интегрирует источники HDMI, аналогового видео и аудио в презентационные системы — IN1608 xi обеспечивает возможность централизованной коммутации для широкого ряда AV‑источников.
• Входы: четыре входа HDMI; два универсальных входа на разъёмах HD15 для RGB, компонентного, S-видео или композитного видео; два входа DTP на витой паре на разъёмах RJ-45; шесть балансных/небалансных входов для стереоаудио на разъёмах под зажим; два входа для аудио микрофонного/линейного уровня на разъёмах под зажим
• Выходы: три одновременных выхода видео – два HDMI и один DTP® на разъёме RJ-45; один регулируемый выход стереоаудио на разъёме под зажим; один регулируемый выход стереоаудио, настроенный на режим «двойное моно» на разъёме под зажим; выходы громкоговорителя на 4-полюсном разъёме под зажим 5 мм (для моделей IN1608 xi SA) или на 2-полюсном разъёме под зажим 5 мм (для моделей IN1608 xi MA)
• Выход DTP совместим с устройствами с интерфейсом HDBaseT — выход DTP может быть настроен на передачу видео и эмбедированного аудио, а также двунаправленных сигналов RS‑232 и ИК на дисплей с интерфейсом HDBaseT
• Интегрированные входы и выход DTP поддерживают передачу видео, сигналов управления и аналогового аудио на расстояние до 100 м по одному экранированному кабелю CATx — два входа и выход DTP поддерживают цифровую передачу HDMI, DisplayPort, DVI, 3G‑SDI и VGA, а также сигналов управления и аналогового аудио до 100 метров по одному экранированному кабелю CATx, обеспечивая высокую надёжность и максимальную производительность на простой в установке кабельной инфраструктуре.
• Для оптимального функционирования системы настоятельно рекомендуется использовать экранированный кабель на витой паре XTP DTP 24 от Extron
• Совместимость с экранированным кабелем витой пары типа CATx — IN1608 xi полностью поддерживает максимальную дистанцию передачи сигналов для всех совместимых разрешений при использовании экранированного кабеля витой пары CATx. Для оптимальной производительности системы рекомендуется кабель экранированной витой пары с диаметром одножильных проводников 24 AWG или лучше.
• Вставка RS-232 из портов управления Ethernet — управление системного уровня всеми удалёнными устройствами через Ethernet-порты коммутатора обеспечивает комплексное управление конечными точками и подключёнными устройствами без необходимости в дополнительном оборудовании.
• Вставка двунаправленных сигналов RS-232 и ИК для управления AV‑устройствами — двунаправленные сигналы управления RS-232 и ИК могут передаваться вместе с видеосигналом через подключение DTP, позволяя управлять удалённым устройством без использования дополнительных кабелей. Вставка двунаправленных сигналов управления устраняет необходимость в отдельной проводке системы управления к удалённым устройствам.
• Удалённое питание некоторых передатчиков и приёмников серии DTP — модели IN1608 xi могут обеспечить передачу питания некоторым передатчикам и приёмникам DTP через соединение по витой паре. Это устраняет необходимость в отдельных блоках питания на удалённых устройствах.
• Совместимость со всеми моделями серии DTP, а также с устройствами с поддержкой DTP — интегрированные входы и выход DTP делают возможным комбинирование с передатчиками и приёмниками в настольном и настенном форм-факторах, а также с другими устройствами c DTP в соответствии с требованиями проекта.
• Модели IPCP со встроенным трёхпортовым коммутатором AV LAN позволяют изолировать AV‑устройства от общекорпоративной сети — модели IN1608 xi IPCP имеют встроенный процессор управления серии IPCP Pro для управления полнофункциональной AV‑системой.
  1. Поддержка сенсорных панелей TouchLink® Pro и кнопочных панелей eBUS®
  2. Встроенный трёхпортовый коммутатор AV LAN позволяет изолировать AV‑устройства от общекорпоративной сети — обеспечивает локальное управление AV‑устройствами, подключёнными к коммутатору AV LAN, и изоляцию трафика сети AV LAN от внешних помех или вмешательства.
  3. AV LAN допускает данные от порта Ethernet только для удалённого управления и обновления прошивки устройств Extron — позволяет устройствам Extron, подключённым к порту AV LAN, обновлять прошивку, а также обеспечивает их удалённый мониторинг, эксплуатацию и управление с помощью GlobalViewer Enterprise от Extron.
  4. Поддержка защищённых стандартных протоколов передачи данных — использует стандартные протоколы обмена данными, включая HTTP (незащищённый), HTTPS, SSH, SFTP, SMTP, NTP, Service Discovery, DHCP, DNS, ICMP и IPv4.
  5. Поддержка лицензии LinkLicense®
  6. Два двунаправленных порта RS-232 с программным подтверждением установления связи — последовательные порты с разъёмами под зажим могут управлять двумя устройствами с RS-232.
  7. Один двунаправленный порт RS-232/RS-422/RS-485 с аппаратным и программным подтверждением установления связи — последовательный порт с разъёмом под зажим может взаимодействовать с одним устройством с последовательным управлением по RS-232/RS-422/RS-485.
  8. Два порта ИК/RS-232 для однонаправленного управления внешними устройствами
  9. Четыре цифровых порта входов/выходов — обеспечивают взаимодействие с другими системами в помещении.
  10. Четыре реле для управления функциями помещений — возможность управления освещением, настройками экрана и другими функциями устройств.
  11. Порт eBUS для подключения кнопочных панелей и аксессуаров серии eBUS
  12. Мониторинг и управление по Ethernet — управление AV‑оборудованием и его мониторинг по стандартной сети Ethernet.
  13. Сервер DHCP для AV LAN — автоматически распределяет IP-адреса и параметры настройки сети к AV‑устройствам, подключённым к локальному порту AV LAN, упрощая настройку и эксплуатацию системы.
  14. Поддержка таких широко распространённых протоколов системы управления зданием BMS, как BACnet, KNX и DALI — эти протоколы обеспечивают централизованный мониторинг и управление инженерными системами, включая отопление, вентиляцию, кондиционирование воздуха, освещение, электроснабжение, противопожарную и охранную системы.
  15. Поддержка стандарта 10/100/1000Base-T
  16. Поддержка управления устройствами по Ethernet — позволяет осуществлять управление несколькими AV‑устройствами с интерфейсом Ethernet, такими как дисплеи, коммутаторы и источники.
  17. Автоматическая синхронизация часов позволяет сенсорной панели отображать точное время и дату
  18. Поддержка синхронизации системы управления — синхронизация предоставит пользователям возможность сохранить и восстановить состояние настроенных ими конечных устройств в случае сбоя в сети или системе питания.
  19. Индикаторы статуса порта на передней панели
  20. Многоуровневая защита с помощью паролей — позволяет настроить систему защиты согласно пользовательским ролям.
  21. Возможность полной индивидуальной настройки с помощью программного обеспечения для систем управления Extron — GUI Designer может комбинироваться с Global Configurator® Plus или Global Configurator Professional.
  22. Группировка контроллеров — позволяет объединить несколько процессоров управления IP Link Pro в одну группу для работы как одно целое при конфигурировании в программе Global Configurator Professional.
  23. Библиотека улучшенных драйверов устройств, сертифицированных Extron — драйверы позволяют оборудованию Extron управлять различными устройствами отображения и такими источниками, как проекторы, плоские дисплеи и проигрыватели Blu-ray. Extron выпускает полностью протестированные RS-232-, ИК- и Ethernet-драйверы устройств.
• Два входа микрофонного/линейного уровня с фантомным питанием 48 В — два источника аудио микрофонного или линейного уровня могут независимо микшироваться с программным аудио и эмбедироваться в выходной сигнал HDMI. Возможность включения фантомного питания 48 В позволяет использовать конденсаторные микрофоны.
• Приглушение аудио при проявле
