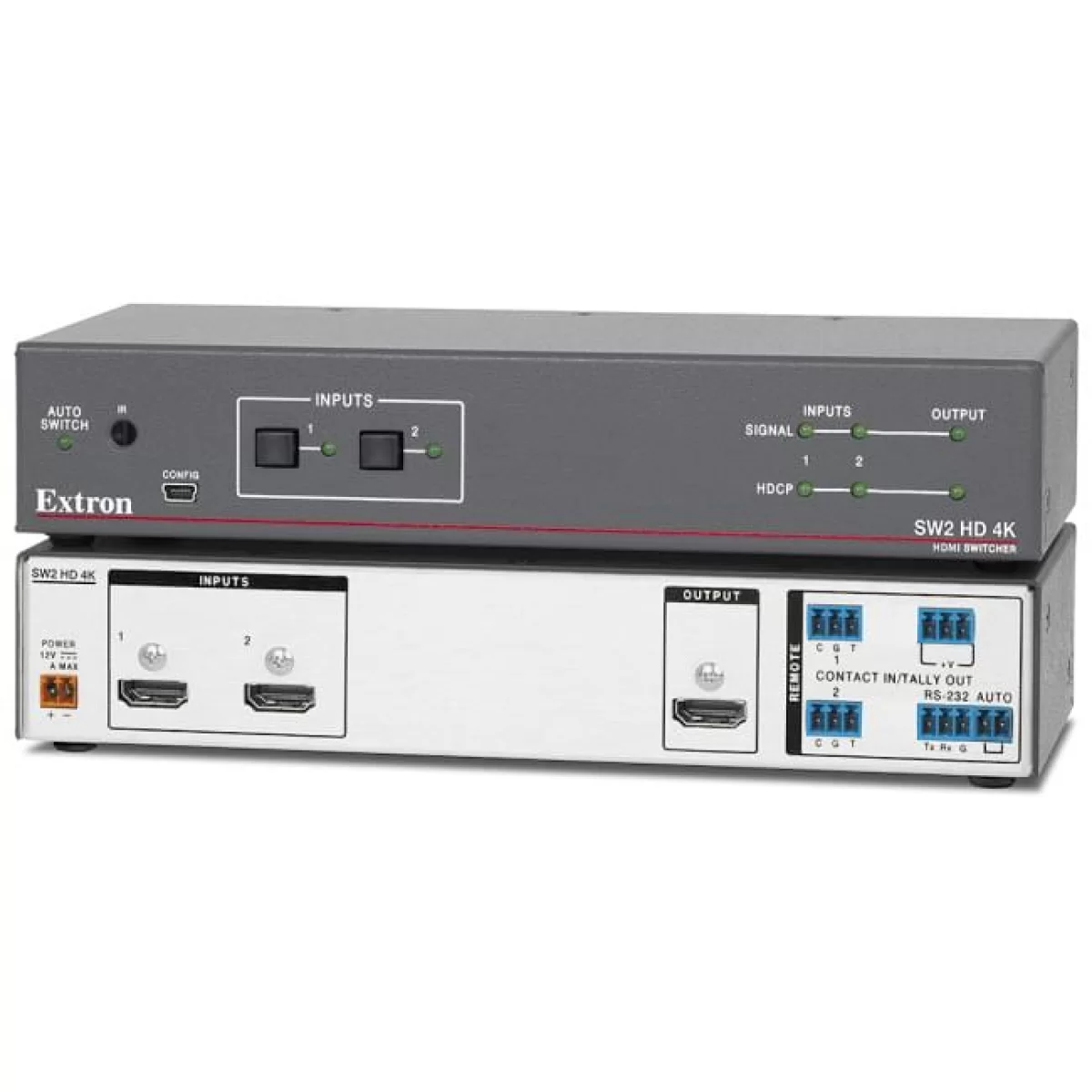

Extron SW2 HD 4K Коммутатор HDMI на два входа

Extron SW2 HD 4K - Коммутатор HDMI на два входа

Серия SW HD 4K от Extron включает в себя коммутаторы сигналов HDMI с двумя, четырьмя, шестью и восемью входами. Они разработаны для коммутации видеосигналов между несколькими источниками HDMI с выводом на один дисплей. Эти коммутаторы поддерживают видеосигналы с разрешением до 4K, а также скорость передачи данных до 10,2 Гбит/с, 3D, Lip Sync и аудиоформаты HD без потерь. Все модели включают в себя функцию EDID Minder®, которая поддерживает постоянный обмен данными EDID между подключёнными устройствами и гарантирует корректное подключение источников HDMI и их правильное отображение на дисплеях. При использовании кабеля Extron серии HDMI Pro коммутаторы обеспечивают автоматическую эквализацию для компенсации потерь во входном кабеле длиной до 15 метров. Для управления устройства серии SW HD 4K имеют интерфейс на передней панели, RS-232, ИК, «сухие» контакты и автоматическую коммутацию входов, обеспечивая интеграцию в различные проекты систем.

Для улучшения и упрощения интеграции коммутаторы серии SW HD 4K предлагают ряд удобных для интегратора функций, таких как автоматическая эквализация для компенсации потерь во входном кабеле, автоматическое управление глубиной цвета, индикаторы для мониторинга и устранения неполадок, а также передача питания периферийным устройствам на выходе. Автоматическая эквализация во входном кабеле компенсирует потери сигнала, связанные с большой длиной кабеля, обеспечивая целостность сигнала на расстоянии до 15 метров при использовании кабеля серии HDMI Pro от Extron. Модели SW HD 4K автоматически настраивают количество бит глубины цвета согласно данным EDID дисплея, предотвращая цветовые несоответствия между источником и устройством отображения. Светодиодные индикаторы на передней панели визуально отражают подтверждение аутентификации HDCP и наличия сигнала для каждого входа и выхода. При передаче HDCP-зашифрованного контента на несовместимый с HDCP дисплей полноэкранный зелёный сигнал обеспечивает визуальное подтверждение того, что контент защищён от копирования и не может отображаться на данном дисплее. Кроме этого, серия SW HD 4K обеспечивает питание +5 В постоянного тока, 250 мА, на выходе HDMI для периферийных устройств, таких как кабельный эквалайзер Extron HD 4K 101 Plus.

Модели SW HD 4K на два и четыре входа разработаны в корпусах высотой 1U и шириной в половину стойки, что обеспечивает возможность монтажа в стойку или под стол. А версии на шесть и восемь входов разработаны в корпусах 1U в полную ширину стойки и поставляются в стандартном комплекте с креплениями для установки в стойку.

Технические характеристики

• Коммутация HDMI-видео и эмбедированного многоканального цифрового аудио
• Входы: два, четыре, шесть или восемь разъёмов HDMI «мама», тип А
• Выход: 1 разъём HDMI «мама», тип А
• Поддержка компьютерных разрешений и видеоразрешений до 4K — разрешения до 4096x2160/30 с семплированием цвета 4:4:4 и цветом 8 бит.
• Работают с кабелями Show Me для системы TeamWork — кабели Show Me предлагают удобное подключение и возможность выбора входа, а также управление в системах TeamWork для совместной работы. Воспользуйтесь программой TeamWork System Builder для создания персональной системы для вашего проекта совместной работы.
• Поддерживаемые спецификации HDMI включают в себя скорость передачи данных до 10,2 Гбит/с, Deep Color до 12 бит, 3D, синхронизацию аудио- и видеодорожек и аудиоформаты HD без потерь
• EDID Minder® автоматически управляет обменом данными EDID между подключёнными устройствами — технология EDID Minder гарантирует правильное включение всех источников и надёжное отображение контента на дисплее.
• Автоматическая эквализация сигналов во входном кабеле длиной до 15 метров при использовании кабеля Extron серии HDMI Pro — активно улучшает качество входящих HDMI-сигналов для компенсации потерь при использовании длинных или некачественных кабелей HDMI и источников со слабым выходным сигналом HDMI.
• Совместимость с HDCP — обеспечивает отображение защищённого контента и взаимодействие с другими HDCP-совместимыми устройствами.
• Возможность отключения пользователем авторизации HDCP — позволяет отдельным входам выглядеть совместимыми или несовместимыми с HDCP для подключенного источника, что является дополнительным преимуществом, поскольку при подключении к устройству, совместимому с HDCP, некоторые источники начинают автоматически шифровать весь контент. Материалы, защищённые авторским правом, на дисплеях без HDCP не отображаются.
• Визуальное подтверждение HDCP — при передаче зашифрованного контента на дисплей без поддержки HDCP передаётся полноэкранный зелёный сигнал, обеспечивая визуальное подтверждение того, что данный материал защищён от копирования и не может отображаться на данном дисплее.
• Светодиодные индикаторы статуса HDCP и наличия сигнала
• Автоматическое управление глубиной цвета — коммутатор автоматически настраивает количество бит глубины цвета согласно данным EDID дисплея, предотвращая цветовые несоответствия между источником и устройством отображения.
• Коррекция формата интерфейса HDMI в DVI — автоматическое преобразование сигналов источника HDMI для вывода на подключённый дисплей DVI.
• Обеспечивают питание +5 В постоянного тока, 250 мА, на выходе для внешних периферийных устройств
• Защитная блокировка передней панели — предотвращает неавторизованный доступ на незащищённых объектах. В режиме блокировки требуется ввод заданной комбинации кнопок для управления коммутатором с передней панели.
• Простая установка и пусконаладка с помощью программного обеспечения PCS (Product Configuration Software) от Extron для настройки устройств — удобное конфигурирование нескольких устройств при помощи одного программного приложения.
• Несколько вариантов управления, включая переднюю панель, RS-232, ИК, «сухие» контакты и автоматическую коммутацию входов
• Автоматическая коммутация входов — автоматическое переключение на вход с активным видеосигналом. При наличии нескольких активных входов предоставляется возможность настройки приоритета коммутации.
• Удалённое управление по «сухим» контактам с выходом Tally — позволяет дистанционно осуществлять выбор входного канала. Обеспечивается подача +5 В постоянного тока для загорания светодиодного индикатора и отображения выбранного на данный момент входа.
• Металлический корпус высотой 1U с монтажом в стойку — модели серии SW HD 4K на два и четыре входа имеют корпус шириной в половину стойки. Модели на шесть и восемь входов разработаны в корпусе в полную ширину стойки.
• В комплекте фиксаторы LockIt® для кабеля HDMI
• Встроенный блок питания Extron Everlast™ — коммутаторы серии SW HD 4K на два и четыре входа поставляются с энергосберегающим универсальным внешним блоком питания, партномер для замены 70‑1174‑01. Версии с шестью и восемью входами оборудованы встроенным универсальным блоком питания 100-240 В переменного тока, 50/60 Гц.
• На блоки питания Everlast от Extron распространяется 7‑летняя гарантия на обслуживание и компоненты
