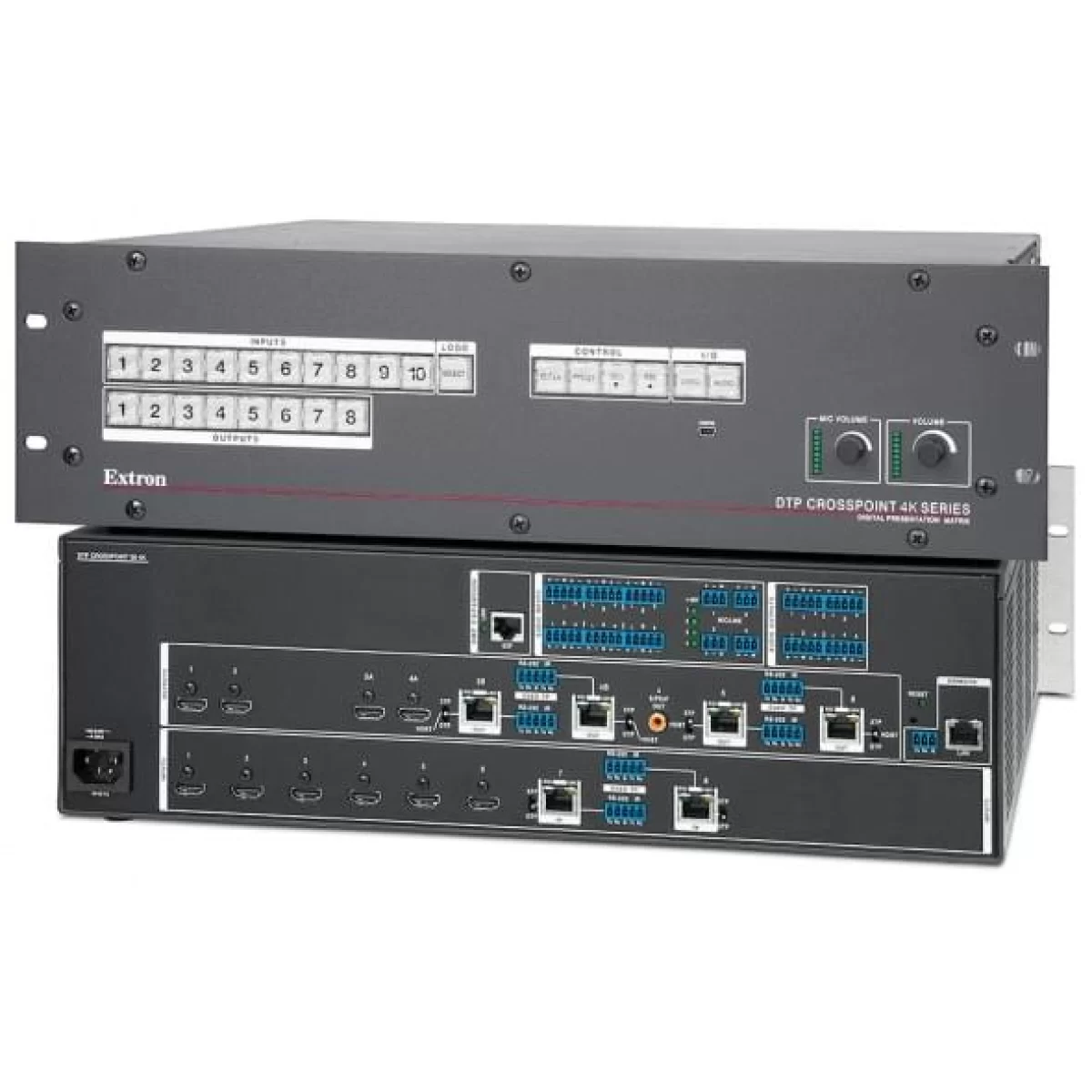

Extron DTP CrossPoint 86 4K Скалирующий презентационный матричный коммутатор 8x6

Extron DTP CrossPoint 86 4K – это матричный коммутатор размерностью 8x6 с входами и выходами HDMI и DTP® на витой паре, а также функцией скалирования 4K, DSP-процессором с расширенной обработкой аудио и эхоподавлением AEC, интегрированным аудиоусилителем и встроенным процессором управления IPCP Pro. Устройство в корпусе высотой 2U обеспечивает полноценную интеграцию крупномасштабных AV‑систем и подходит для проектов, где требуются несколько устройств отображения, звукоусиление и управление AV-системой. Все входы и выходы поддерживают разрешение видео до 4K. Матричные выходы DTP оснащены технологией скалирования Extron Vector™, которая обеспечивает бесподрывную коммутацию и поддерживает скалирование разрешений до 4K. Технология передачи DTP позволяет подключаться к конечным точкам DTP и к матричным коммутаторам XTP®. Полная оптимизация аудиосистемы осуществляется с помощью интегрированного цифрового процессора обработки аудио с технологией Extron ProDSP™, который может подключаться к дополнительному процессору Extron DSP для расширения входов и выходов.

DTP CrossPoint 86 4K обеспечивает всю базовую функциональность крупномасштабной AV-системы в одном корпусе высотой 3U, который может заменить до четырнадцати отдельных компонентов. Помимо значительной экономии места в стойке корпус компактного размера позволяет стандартизировать проект системы для всего здания и адаптировать этот матричный коммутатор DTP CrossPoint® для использования в помещениях небольшого размера. Полнофункциональный презентационный матричный коммутатор более гибок в использовании и идеален для демонстрации контента на нескольких дисплеях, а также для создания различных конфигураций AV-систем в многофункциональных и разделяемых помещениях.

Интегрированный матричный коммутатор 8x6 с уникальной технологией скалирования Vector 4K

DTP CrossPoint 86 4K упрощает интеграцию с компьютерами, оснащёнными совместимыми видеокартами 4K, медиаплеерами 4К, камерами 4К, а также дисплеями с «родным» разрешением 4K или UHD. Все входы HDMI и DTP принимают сигналы высоких разрешений до 4K. DTP CrossPoint 86 4K использует уникальный скалирующий процессор Vector 4K, который обеспечивает наилучшее в своем сегменте скалирование изображения вверх и вниз. Процессор Vector 4K имеет совершенно новый алгоритм обработки изображения, благодаря которому достигается непревзойдённое качество скалирования с 30-битной точностью обработки. Также обеспечивается независимое скалирование до 4K каждого из четырёх выходов DTP либо, если это необходимо для проекта, скалирование вниз сигнала 4K для совместимости с дисплеями более низкого разрешения. Для оптимального качества изображения DTP CrossPoint 86 4K передает видео 4K с сэмплированием цвета 4:4:4.

Матричная коммутация между входами и выходами HDMI и DTP обеспечивает множество вариантов проектирования, отвечающих требованиям аудио- и видеосистем в залах заседаний, аудиториях или других инсталляциях с несколькими дисплеями. Гибкая маршрутизация сигнала и надёжная коммутация цифрового видео, предлагаемые DTP CrossPoint 86 4K, обеспечивают многофункциональность в пределах одного проекта. Для профессиональной, беcподрывной коммутации между источниками DTP CrossPoint 86 4K предлагает ряд эффектов на скалируемых видеовыходах DTP. Среди них – стоп-кадр с растворением, при котором последний кадр предыдущего входного источника растворяется и появляется первый кадр следующего, а также эффекты переключения и растворения «через чёрное». Кроме того, при использовании скалируемых видеовыходов DTP CrossPoint 86 4K позволяет вставлять в любую презентацию графическое изображение (например, логотип компании).

Поддержка локальных и удалённых источников и дисплеев

DTP CrossPoint 86 4K оснащён шестью входами HDMI и двумя выходами HDMI. Два входа на витой паре DTP и четыре DTP-выхода совместимы с широким рядом конечных точек DTP 230 и DTP 330, а также коммутаторами с интерфейсом DTP и процессорами обработки сигналов для поддержки удалённого оборудования HDMI, DisplayPort, DVI и 3G-SDI. Аналоговые источники могут поддерживаться рядом передатчиков серий DTP 230 и DTP 330 с функцией коммутации. DTP-входы могут принимать сигналы от удалённых передатчиков DTP 230 или DTP 330, расположенных на столах для переговоров, кафедрах или стенах для подключения ноутбуков посетителей. Каждый DTP-выход с независимым скалированием может быть использован для передачи сигналов от размещённого в стойке DTP CrossPoint 86 4K к приёмнику DTP 230 или DTP 330 с установкой на стене за плоским дисплеем, над подвесным проектором под потолком или в любом другом удалённом месте. Передатчики и приёмники серий DTP 230 и DTP 330 выпускаются в компактных низкопрофильных корпусах, а также в форм-факторах настенной панели Decorator и напольных лючков.

При совместном использовании DTP CrossPoint 86 4K и передатчика или приёмника DTP 330 сигналы HDMI, DisplayPort, DVI, 3G-SDI и VGA, а также сигналы управления и аналогового аудио могут передаваться на расстояние до 100 м по одному экранированному кабелю CATx. При работе с конечными устройствами DTP 230 сигналы можно передавать на расстояние до 70 м.

Входы и выходы DTP на витой паре предлагают интеграторам дополнительные удобные функции, упрощающие инсталляцию системы. Двунаправленные сигналы RS-232 и ИК могут быть вставлены из системы управления и переданы по тому же экранированному кабелю CATx, упрощая проектирование системы и её инсталляцию. DTP-выходы 3 и 4 также имеют дублирующие подключения HDMI, которые обеспечивают локальный мониторинг того же цифрового видео, которое передается по экранированному кабелю CATx.

Совместимость с матричными коммутаторами XTP CrossPoint

Наряду с поддержкой конечных точек DTP коммутатор DTP CrossPoint 86 4K может быть интегрирован в систему с применением матричного коммутатора XTP CrossPoint для передачи цифрового видео и эмбедированного аудио, а также двунаправленных сигналов RS-232 и ИК на расстояние до 100 м. Такое решение идеально подходит для AV-инсталляций, охватывающих всё здание, с централизованной инфраструктурой распределения аудио- и видеосигналов, а также с несколькими презентационными площадками с локальными функциями AV-системы, такими как коммутация и обработка. Для доступа к общим AV-ресурсам или передачи на несколько устройств локального контента DTP CrossPoint 86 4K, установленный в помещении, можно подключить к матричному коммутатору XTP CrossPoint, установленному в центральной аппаратной стойке или шкафу.

Выходы с поддержкой HDBaseT

Имеется возможность настройки выходов DTP на поддержку дисплеев с интерфейсом HDBaseT для передачи цифрового видео и эмбедированного аудио, а также двунаправленных сигналов RS-232 и ИК на расстояние до 100 м по экранированному кабелю CATx.

Предназначен для простой интеграции источников, надёжной работы и быстрой коммутации

DTP CrossPoint 86 4K совместим с HDCP и обеспечивает надёжную коммутацию цифровых сигналов HDMI. Для упрощения интеграции источников и дисплеев HDMI, а также для обеспечения оптимального функционирования и надёжности системы DTP CrossPoint 86 4K использует три уникальные технологии Extron: EDID Minder®, Key Minder® и SpeedSwitch®. EDID Minder управляет обменом данными EDID между устройствами отображения и входящими источниками, гарантируя корректное отображение видеоформатов на дисплее. Для HDMI-сигналов, содержащих защищённые данные, Key Minder аутентифицирует и поддерживает постоянное соединение HDCP между входными и выходными устройствами для быстрой, безупречной коммутации. Благодаря технологии SpeedSwitch DTP CrossPoint 86 4K осуществляет непревзойдённую, фактически мгновенную коммутацию HDCP-зашифрованного материала.

Мощный интегрированный процессор управления

DTP CrossPoint 86 4K IPCP выпускаются со встроенным процессором управления Extron линейки IP Link® Pro, который имеет выделенный защищённый трёхпортовый коммутатор AV LAN и один стандартный Ethernet-порт. AV LAN-порты сетевого коммутатора используются для управления локальными AV-устройствами и их защиты от внешнего воздействия или вмешательства. DTP CrossPoint 86 4K IPCP обеспечивает высокий уровень быстродействия и широкие возможности портов управления для полного, настраиваемого управления всей AV-системой, включая все источники и дисплеи, а также освещение, жалюзи или шторы, проекционные экраны, датчики движения и многое другое. Предлагается полная линейка моделей сенсорных панелей TouchLink® Pro от Extron с широким диапазоном размеров экрана и в настольном или настенном исполнении, а также форм-факторе Extron Cable Cubby®. Просто подключите панель TouchLink Pro к LAN-порту для создания полнофункциональной системы управления аудио и видео.

Кнопочные панели eBUS® от Extron также можно использовать с DTP CrossPoint 86 4K IPCP. Удобная для интегратора технология eBUS от Extron основана на уникальной цифровой шине, которая облегчает расширение системы управления и обеспечивает больше вариантов её проектирования и обновления в будущем. Как и наши сенсорные панели TouchLink Pro, кнопочные панели eBUS разработаны для использования с любыми процессорами управления Extron серии IPCP Pro как в качестве единого пользовательского интерфейса в небольших системах, так и при необходимости вместе с другими кнопочными и сенсорными панелями в более сложных системах управления.

Как и все системы управления Extron, DTP CrossPoint 86 4K IPCP очень удобен в использовании и прост в настройке при помощи программного обеспечения Global Configurator®. Новейшая версия Global Configurator включает в себя мощные, продвинутые функции, такие как условная логика, локальные переменные и макросы. DTP CrossPoint 86 4K IPCP предлагает гибкость в реализации самых разных задач для систем управления в одном устройстве, начиная от питания системы и коммутации источников и заканчивая более сложными операциями, такими как управление видеоконференциями.

Версия ПО Global Configurator Professional дополняет функциональную платформу DTP CrossPoint 86 4K IPCP уникальной возможностью расширения благодаря группировке контроллеров, которая позволяет объединить устройство с процессорами IP Link Pro для создания системы управления крупных масштабов. Эта функция представляет собой идеальное решение для управления несколькими системами, помещениями или даже удалёнными площадками по всему миру. Мониторинг и управление системами DTP CrossPoint 86 4K IPCP, установленными в комнате, здании, учебном комплексе или офисах по всему миру, можно осуществлять при помощи серверного программного обеспечения Extron GlobalViewer® Enterprise. GlobalViewer Enterprise обеспечивает возможность эффективного планирования, мониторинга и информационной поддержки корпоративного уровня из одной централизованной точки.

Лицензия LinkLicense® от Extron – это удобный и экономичный способ значительно расширить возможности устройств Extron для пользователей. Приобретение лицензии LinkLicense для пользовательских интерфейсов для DTP CrossPoint 86 4K IPCP даст возможность использовать мобильное устройство или компьютер как главный интерфейс управления AV-системой. Это расширяет возможности AV-управления и предоставляет удобство использования собственного устройства (BYOD). Лицензия LinkLicense приобретается на всю систему, а не на одного пользователя и не влечёт за собой скрытых расходов.

Разработан для полноценной интеграции аудиосистемы

Помимо матричной коммутации видеосигналов и скалирования выходов DTP коммутатор DTP CrossPoint 86 4K может выступать в качестве центрального компонента для интеграции всей аудиосистемы. Он выполняет коммутацию и отделение аудиосигнала (breakaway) для всех восьми видеоисточников, а также включает четыре входа микрофонного/линейного уровней с возможностью матричного микширования в любой выход и эмбедирование и деэмбедирование аудиосигналов из HDMI. DTP CrossPoint 86 4K также предоставляет гибкие возможности конфигурирования и обработки для аудиовходов и выходов, а также для распределения аудио в рамках системы. К каждому входу для видео, включая конечные точки DTP, может добавляться эмбедированное цифровое аудио или отдельное аналоговое аудио.

DTP CrossPoint 86 4K может выводить аудиосигнал с обработкой и без, в виде эмбедированного в HDMI или двухканального аналогового аудио, в цифровом формате S/PDIF или с усилением от интегрированных в матричный коммутатор усилителей: моно на 70 В или двухканального стерео (модели MA и SA). Многоканальные форматы bitstream направляются напрямую к выходам без деэмбедирования или обработки. DTP CrossPoint 86 4K выполняет усиление стереосигнала с выходом 50 Вт rms на канал в линию с сопротивлением 4 Ом и 25 Вт rms на канал при сопротивлении 8 Ом или моноусиление на 70 В с выходной мощностью 100 Вт rms. Особенностью всех моделей является уникальный дизайн Extron класса D с запатентованной технологией CDRS™ (подавление пульсаций напряжения класса D), которая обеспечивает плавную, гладкую форму аудиоволны, а также более точный сигнал по сравнению с обычными моделями усилителей этого класса.

Обработка ProDSP, эхоподавление AEC и автомикшер для полноценного проектирования и оптимизации аудиосистемы

Все модели DTP CrossPoint 86 4K используют технологию Extron ProDSP – такую же высококачественную обработку аудиосигнала с широким функциональным потенциалом, которую осуществляют цифровые процессоры Extron DMP. Уникальная технология Extron ProDSP создана с нуля с помощью мощного DSP-процессора на основе 64-битных операций с плавающей точкой для обеспечения очень широкого динамического диапазона и снижения вероятности клиппинга сигнала (обрезания при достижении порога). ProDSP также использует 24-битные преобразователи аудиосигнала студийного класса с сэмплированием 48 кГц для оцифровки сигнала без потерь. Эта технология имеет широкий ассортимент мощных и простых в настройке инструментов для управления уровнем, динамическими характеристиками, фильтрами, задержкой, функциями ducking (приглушение при проявлении приоритетного сигнала), loudness и подавлением обратной связи.

По-настоящему профессиональная обработка DSP позволяет полностью спроектировать аудиосистему, обеспечивает точную настройку и оптимизацию, а также надлежащую структуру усиления. Осуществляется матричное микширование четырёх входов микрофонного/линейного уровней в любую из восьми шин стерео выходов для создания точно настроенных аудиозон для соответствующих выходов. Помимо этого, данные входы могут быть направлены в любую из восьми «виртуальных» шин для обработки в качестве единой группы перед возвратом в выходные шины. При желании, микширование входных сигналов микрофонного/линейного уровней может осуществляться без обработки. Возможность гибкой маршрутизации и микширования в DTP CrossPoint 86 4K позволяет проектировщикам систем создавать простые или сложные схемы управления сигналом, отвечая широкому спектру системных требований.

Для улучшенной конференц-связи DTP CrossPoint 86 4K имеет четыре независимых канала эффективного эхоподавления AEC и настраиваемую функцию подавления шумов. Функция эхоподавления AEC необходима для качественной удалённой связи между переговорными комнатами и обеспечивает отчётливое естественное общение между всеми участниками. Основой функции AEC Extron является продвинутый алгоритм, обеспечивающий быструю конвергенцию эхоподавителя для максимальной разборчивости сигнала даже в сложных случаях, например, когда обе стороны говорят одновременно или когда используются беспроводные микрофоны. DTP CrossPoint 86 4K также включает автомикшер с функцией шлюза и режимом регулировки усиления для управления восемью группами сигналов от микрофонов. Это обеспечивает точную настройку во избежание «обрывания» звука, свойственного традиционному микшеру при выключении микрофона. Чтобы добиться естественного микширования звука, автомикшер также может использовать режим распределения усиления на открытые микрофоны, при этом параметр NOM (количество активных микрофонов) игнорируется, позволяя включить все имеющиеся микрофоны.

Настройка и оптимизация упрощаются благодаря интуитивному программному обеспечению DSP Configurator™. Настраиваемая экранная раскладка предоставляет быстрый доступ ко всем инструментам обработки цифровых аудиосигналов, а также к настройкам эхоподавления AEC и подавления шумов для DTP CrossPoint 86 4K. Инструменты включают регулировку уровня, динамические характеристики, фильтры, задержку, ducking (приглушение при проявлении приоритетного сигнала), loudness (тонокомпенсацию), подавление обратной связи и матричное микширование, а также измерение в реальном времени таких параметров, как подавление возвратного эха (ERL), отношение мощностей неподавленного и подавленного эхосигналов (ERLE) и общее снижение уровня эха (TER).

Интеграция с аудиопроцессорами Extron для больших систем

DTP CrossPoint 86 4K оборудован цифровым портом расширения аудио Extron для соединения с цифровым матричным процессором Extron DMP 128 Plus. Это позволяет осуществлять передачу входных/выходных каналов в комбинации 16x16 между устройствами, при этом DMP 128 Plus предоставляет дополнительные 12 входов и восемь выходов для микрофонов, нескольких зон громкоговорителей, записи, вспомогательного звукоусиления и т.д. При подключении DTP CrossPoint 86 4K к DMP 128 Plus AT по сети Dante™ возможно создание различных уникальных, масштабируемых проектов систем. Это, к примеру, может стать идеальным решением для поддержки большого количества микрофонов в муниципальных залах заседаний или в аудиториях дистанционного обучения.

Настройка

Управление коммутатором DTP CrossPoint 86 4K может осуществляться через переднюю панель, посредством Ethernet, USB или RS-232. Матричный коммутатор можно настроить при помощи программного обеспечения настройки устройств PCS (Product Configuration Software) от Extron с удобным, лёгким для навигации интерфейсом пользователя GUI. Это программное приложение обеспечивает ускоренную установку и пусконаладку, эксплуатацию и мониторинг в режиме реального времени, а также возможность конфигурировать несколько устройств DTP CrossPoint 86 4K в течение одного сеанса.

Технические характеристики

• Универсальный матричный коммутатор для 4K размерностью 8x6 с функциям
