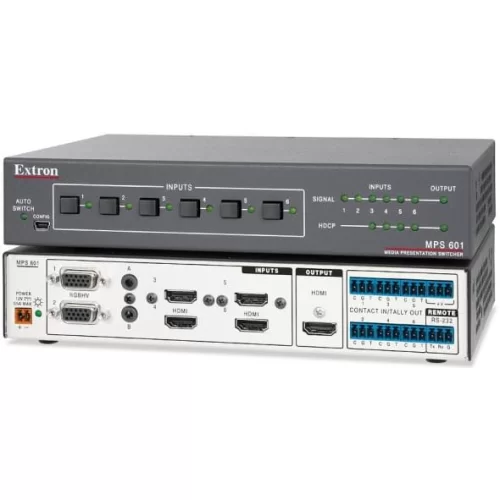

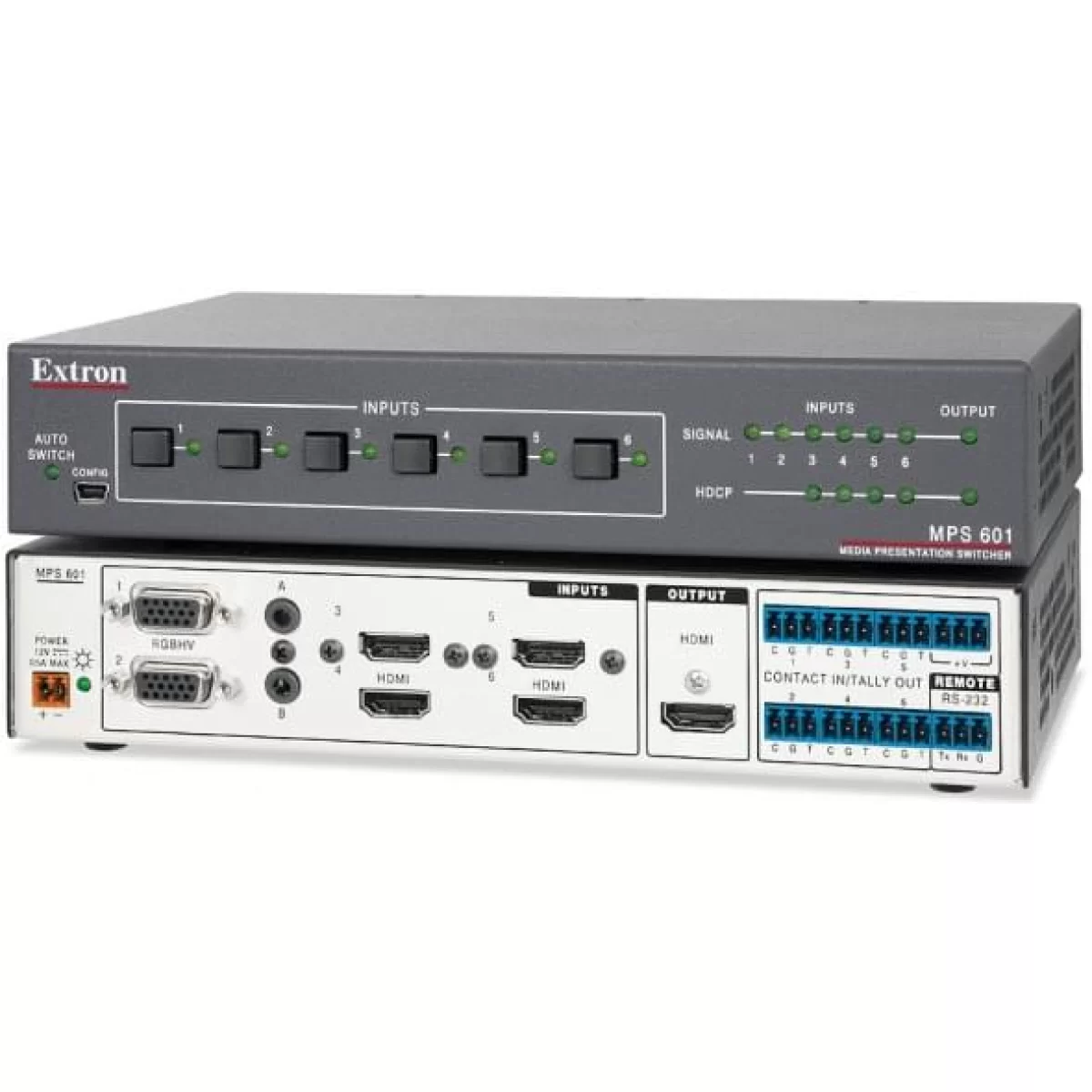

Extron MPS 601 Презентационный коммутатор

Extron MPS 601 – это компактный презентационный коммутатор на шесть входов и один выход для распределения сигналов цифровых и аналоговых источников к одному дисплею. Он оборудован четырьмя входами HDMI с поддержкой HDCP и двумя входами для видео RGB с аналоговым стереоаудио. Видео RGB и аналоговое аудио оцифровываются и передаются через выход HDMI. На входах RGB поддерживаются видеоразрешения до 2K. На входах и выходе HDMI поддерживаются разрешения до 4096x2160 при 30 Гц, семплировании цвета 4:4:4 и скорости передачи данных до 10,2 Гбит/с. Коммутатор включает в себя функцию EDID Minder®, которая поддерживает постоянный обмен данными EDID между подключёнными устройствами, а также гарантирует корректное подключение всех источников и их правильное отображение на дисплеях. Коммутатор MPS 601 идеально подходит для проектов с необходимостью маршрутизации сигналов цифровых и аналоговых источников на один дисплей.

Для удобства интеграции предоставляется возможность назначения аналоговых аудиовходов. В обычном режиме работы аналоговые аудиовходы придерживаются соответствующего входа RGB. В качестве альтернативы они могут быть закреплены за предварительно настроенными группами цифровых и RGB-входов, что позволит сгруппированным входам задействовать общий аналоговый аудиовход. Назначение аналогового аудио доступно для цифровых и RGB-входов, которые поддерживают видеоразрешения до 2K. Для цифровых видеовходов 4K эмбедированное цифровое аудио, вне зависимости от наличия, будет передаваться через выход HDMI.

MPS 601 предлагает ряд удобных для интегратора функций, таких как эквализация кабеля на каждом входе HDMI, индикаторы для мониторинга и устранения неполадок, а также питание периферийных устройств. Автоматическая эквализация во входном кабеле компенсирует потери сигнала, связанные с большой длиной кабеля, обеспечивая целостность видеосигналов 4K на расстоянии до 15 м при использовании кабеля HDMI серии Pro от Extron. Светодиодные индикаторы на передней панели отражают визуальное подтверждение статуса HDCP и наличия сигнала для каждого входа и выхода. MPS 601 также обеспечивает питание +5 В постоянного тока, 250 мА, на выходе HDMI для периферийных устройств, таких как кабельный эквалайзер HD 4K 101 Plus.

MPS 601 предоставляет несколько точек управления, упрощая интеграцию в различные проекты систем. Удобные варианты управления включают в себя переднюю панель, RS-232, «сухие контакты» с Tally и автоматическую коммутацию входов. Шесть портов управления по «сухим контактам» с Tally позволяют удалённо осуществлять выбор входа и его блокировку простым нажатием кнопки. Размещенный в металлическом корпусе высотой 1U и шириной в половину стойки компактный MPS 601 предлагает возможность установки в стойку, на кафедру с помощью полочной системы Extron в половину стойки либо под стол, используя полки для монтажа под стол серии UTS от Extron.

Технические характеристики

• Интегрирует сигналы источников HDMI, RGB и аудио в презентационные системы
• Входы: четыре входа HDMI «мама», тип A, и два 15-контактных разъёма HD «мама» для видео; два разъёма 3,5 мм TRS «мама» для аналогового аудио
• Выход: один разъём HDMI «мама», тип А
• Четыре входа HDMI и два входа RGB — MPS 601 обеспечивает коммутацию между источниками HDMI и аналогового видео.
• Оцифровка RGB и аналоговых аудиосигналов и их передача через выход HDMI — аналоговые сигналы оцифровываются и передаются через выход HDMI вместе с оригинальными сигналами HDMI, обеспечивая один видеоформат и одно кабельное подключение к дисплею.
• Эмбедирование аудио в HDMI — входящие аналоговые аудиосигналы можно эмбедировать в выходной сигнал HDMI для компьютерных разрешений и видеоразрешений до 1920x1200, включая 1080p/60 и 2K.
• Новинка На входах RGB поддерживаются компьютерные разрешения и видеоразрешения до 2K — разрешения до 2048x1080/60.
• Новинка На входах и выходе HDMI поддерживаются компьютерные разрешения и видеоразрешения до 4K — разрешения до 4096x2160/30 с семплированием цвета 4:4:4 и 8-битным цветом, включая 1080p/60 и 2K.
• Работают с кабелями Show Me® для системы TeamWork® — кабели Show Me предлагают удобное подключение и возможность выбора входа, а также управление в системах TeamWork для совместной работы. Воспользуйтесь программой TeamWork System Builder для создания персональной системы для вашего проекта совместной работы.
• Поддерживаемые спецификации HDMI включают в себя скорость передачи данных до 10,2 Гбит/с, Deep Color до 12 бит, 3D, синхронизацию аудио- и видеодорожек и аудиоформаты HD без потерь
• EDID Minder® автоматически управляет обменом данными EDID между подключёнными устройствами — технология EDID Minder гарантирует правильное включение всех источников и надёжное отображение контента на дисплее.
• Поддержка HDCP — обеспечивает отображение защищённого контента и взаимодействие с другими HDCP-совместимыми устройствами.
• Возможность отключения пользователем авторизации HDCP — позволяет отдельным входам выглядеть совместимыми или несовместимыми с HDCP для подключенного источника, что является дополнительным преимуществом, поскольку при подключении к устройству, совместимому с HDCP, некоторые источники начинают автоматически шифровать весь контент. Материалы, защищённые авторским правом, на дисплеях без HDCP не отображаются.
• Светодиодные индикаторы наличия сигнала и аутентификации HDCP — LED-индикаторы на передней панели обеспечивают обратную связь в режиме реального времени и мониторинг основных эксплуатационных параметров.
• Коррекция формата интерфейса HDMI в DVI — автоматическое преобразование сигналов источника HDMI для вывода на подключённый дисплей DVI.
• Автоматическая эквализация сигналов 4096x2160/30 во входном кабеле длиной до 15 м при использовании кабеля Extron серии HDMI Pro — активно улучшает качество входящих HDMI-сигналов для компенсации потерь из-за длинных, некачественных кабелей или источников со слабым выходным сигналом HDMI.
• Управление блокировкой аудио и видео — возможность блокировки видео- и аудиосигналов по «сухим контактам» или RS‑232. Для видеосигналов до 2K отдельная блокировка видео и аудио доступна через RS‑232.
• Назначение аудиовхода для гибкой интеграции — в обычном режиме работы аналоговые аудиовходы придерживаются соответствующего входа RGB. В качестве альтернативы они могут быть закреплены за предварительно настроенными группами цифровых и RGB-входов. Объединённые в группу входы могут совместно использовать общий аналоговый аудиовход. Назначение аналогового аудио доступно для цифровых и RGB-входов, которые поддерживают видеоразрешения до 2K.
• Обеспечивает питание +5 В постоянного тока, 250 мА, на выходе для внешних периферийных устройств
• Защитная блокировка передней панели — предотвращает неавторизованный доступ на незащищённых объектах. В режиме блокировки требуется ввод заданной комбинации кнопок для управления коммутатором с передней панели.
• Простая установка и пусконаладка с помощью программного обеспечения Extron для настройки устройств PCS (Product Configuration Software) — удобное конфигурирование нескольких устройств при помощи одного программного приложения.
• Несколько вариантов управления, в том числе через переднюю панель, RS‑232, «сухие контакты» и автоматическую коммутацию входов
• Автоматическая коммутация входов — автоматическое переключение на вход с активным видеосигналом. При наличии нескольких активных входов предоставляется возможность настройки приоритета коммутации.
• Порт управления по RS‑232 — возможность использования команд последовательного интерфейса для полноценного управления и конфигурирования с помощью программы управления Extron на базе Windows® или интеграция устройства в систему управления. Оборудование Extron использует протокол SIS™ (Simple Instruction Set), набор базовых команд в ASCII-коде, для несложного и быстрого программирования.
• Удалённое управление по «сухим контактам» с выходом Tally — позволяет дистанционно осуществлять выбор входного канала. Обеспечивается подача +5 В постоянного тока для загорания светодиодного индикатора и отображения выбранного на данный момент входа.
• Монтаж в стойку 1U, металлический корпус шириной в половину стойки
• В комплекте прилагаются фиксаторы LockIt® для кабеля HDMI
• Внешний блок питания Extron Everlast™ в комплекте, партномер для замены – 70‑1175‑01 — блок питания международного стандарта обеспечивает проверенную надёжность и низкое потребление тока.
• На блоки питания Everlast от Extron распространяется 7‑летняя гарантия на обслуживание и компоненты
