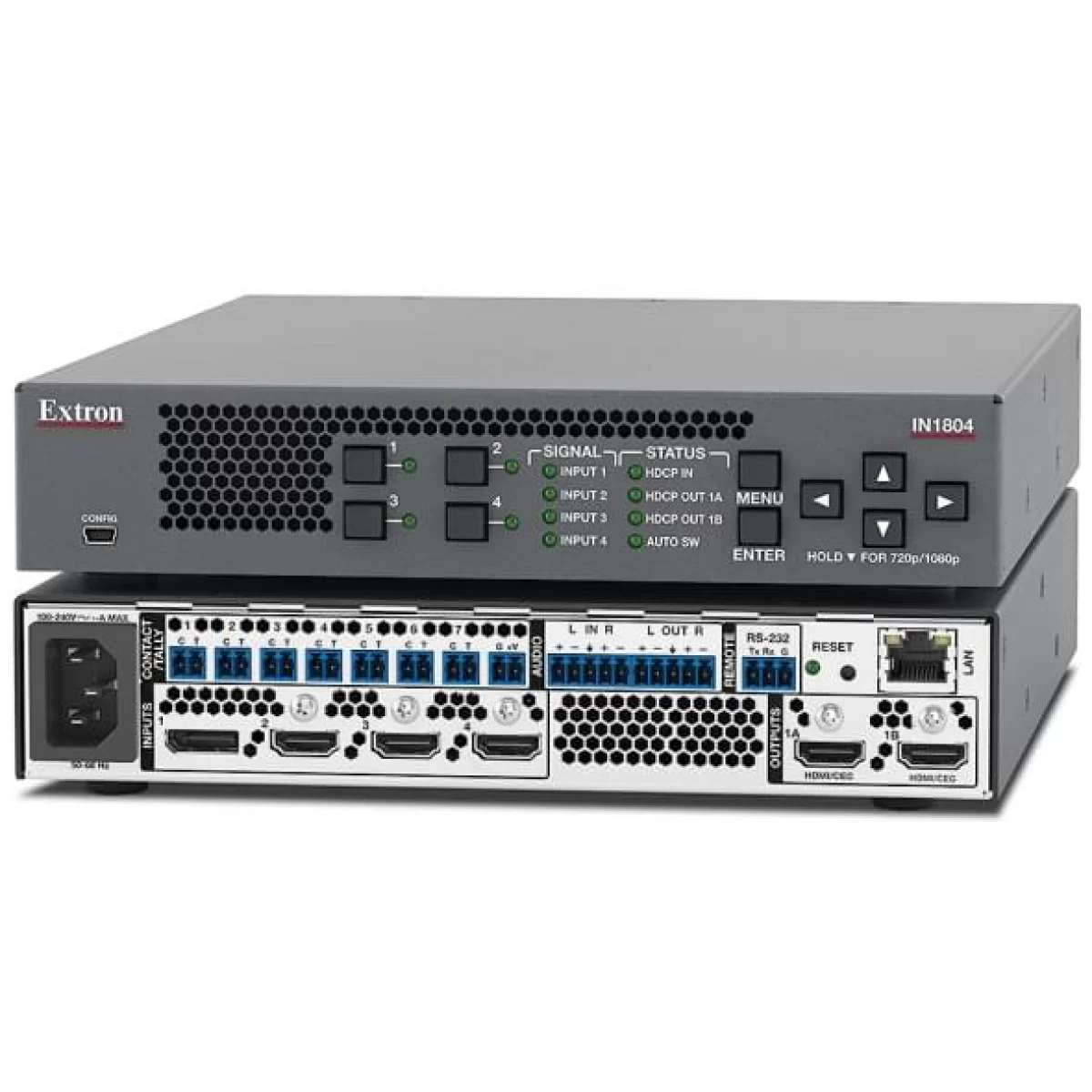

Extron IN1804 Бесподрывный скалирующий коммутатор 4K/60 на четыре входа IN1804

Extron IN1804 – это компактный скалер на четыре входа с поддержкой разрешений сигналов до 4K/60 с семплированием 4:4:4. Он включает в себя запатентованную Extron технологию скалирования Vector 4K, которая специально разработана для проектов с самыми высокими требованиями к обработке сигналов 4K. Скалер имеет входы DisplayPort и HDMI и предлагает модели с передачей видео, аудио и сигналов управления по технологии Extron DTP2 на расстояния до 100 метров по экранированному кабелю CATx. Для удобства IN1804 обеспечивает быструю и надёжную автоматическую коммутацию наряду с другими продвинутыми функциями, такими как эмбедирование/деэмбедирование аудио, эффекты бесподрывных переходов и вставка логотипа. Разработанный для профессиональной AV‑интеграции, IN1804 предлагает гибкие варианты управления и конфигурирования по Ethernet, RS‑232, USB и с помощью «сухих» контактов с выходами Tally.

Технология скалирования Vector 4K

Серия IN1804 использует технологию скалирования Vector 4K от Extron, которая разработана самой компанией для достижения наилучшего в своем сегменте качества скалирования изображения вверх и вниз. Процессор Vector 4K имеет совершенно новый алгоритм обработки изображения, благодаря которому достигается непревзойдённое качество скалирования с точностью обработки 30 бит. В результате обеспечивается точное, отчётливое скалирование сигналов стандартного и высокого разрешений до 4K, а также скалирование источников 4K вниз для дисплеев с более низким разрешением без потери критически важных деталей изображения.

Для переключения между источниками профессионального качества IN1804 предлагает ряд эффектов при коммутации. Среди них – стоп-кадр с растворением, при котором последний кадр предыдущего входного источника растворяется и появляется первый кадр следующего, а также эффекты переключения и растворения «через чёрное». Дополнительно устройства этой серии обеспечивают возможность вставлять в выходы видео любую пользовательскую графику, например, логотип компании. Переключаемые режимы FILL и FOLLOW позволяют настроить желаемое соотношение сторон видеоизображения. Режим FILL обеспечивает вывод изображения на полный экран, в то время как FOLLOW сохраняет оригинальное соотношение сторон входного сигнала.

Доступна интегрированная цифровая система передачи по витой паре

Модель IN1804 DI включает в себя один вход DTP2 по витой паре, а IN1804 DO имеет один выход DTP2. Версия IN1804 DI может принимать сигналы от удалённых передатчиков DTP и DTP2, расположенных на столах для переговоров, трибунах или на стене. IN1804 DO может осуществлять передачу сигналов приёмнику DTP или DTP2 с установкой на стене за плоским дисплеем, над подвесным проектором под потолком или в любом другом удалённом месте. Для выполнения задач конкретных проектов передатчики и приёмники серии DTP выпускаются в компактных низкопрофильных корпусах, а также в формфакторах настенной панели Decorator и напольных лючков.

Подключения DTP2 предлагают интеграторам дополнительные удобные функции, упрощающие инсталляцию системы. Двунаправленные сигналы RS‑232 и ИК могут вставляться из системы управления и передаваться по одному экранированному кабелю CATx вместе с видео- и аудиосигналами, позволяя управлять источником или дисплеем. Дополнительно модели IN1804 DI и IN1804 DO могут обеспечить передачу питания некоторым конечным точкам DTP и DTP2 по тому же экранированному кабелю CATx, оптимизируя проектирование и установку системы. На модели IN1804 DO имеется возможность настройки выхода DTP2 на поддержку дисплеев с интерфейсом HDBaseT для передачи цифрового видео и эмбедированного аудио, а также двунаправленных сигналов RS‑232 и ИК на расстояние до 100 метров по одному экранированному кабелю CATx.

Наряду с поддержкой конечных точек DTP, IN1804 DI и IN1804 DO могут быть интегрированы в систему с применением матричного коммутатора XTP CrossPoint. Такое решение идеально подходит для AV‑инсталляций, охватывающих всё здание, с централизованной инфраструктурой распределения аудио- и видеосигналов, а также с несколькими презентационными площадками, на которых выполняются такие локальные функции AV‑системы, как коммутация и обработка. Установленный в помещении IN1804 DI может подключаться к матричному коммутатору XTP CrossPoint, который расположен в центральной аппаратной стойке или шкафу, для доступа к общим AV‑ресурсам; в свою очередь подключённый IN1804 DO может распределять локальную презентацию по нескольким направлениям в здании.

Комплексное управление EDID

Чтобы функционирование AV-систем соответствовало проектным требованиям, важно обеспечить правильное управление обменом данными между видеоисточниками и устройствами отображения. Правильное управление данными EDID позволяет источниками передавать видео- и аудиосигналы в таких форматах и с такими параметрами, которые будут наилучшим образом совпадать с функциональными возможностями дисплея. Неправильное управление EDID, в свою очередь, может привести к плохому качеству изображения или его отсутствию, а также к низкому качеству звука. IN1804 предлагает целый набор уникальных инструментов и функций Extron для полнофункционального управления обменом данными EDID. Программное приложение EDID Minder предлагает библиотеку файлов EDID, которые можно применить к любому входу видео. Дополнительные параметры EDID могут быть считаны с подключённых дисплеев или загружены самим пользователем. Приложение EDID Minder доступно в программе PCS для настройки устройств; версия EDID Manager 2.0 представляет собой утилиту для Windows с бесплатной загрузкой для просмотра и редактирования файлов EDID. Это программное обеспечение предлагает возможности для оптимизации видеоформата, семплирования цвета и управления глубиной цвета, а также регулировки параметров аудио. Отредактированные файлы можно сохранять, добавлять к библиотеке, а также легко применять на устройствах в рамках той или иной системы.

Различные варианты локального и удалённого функционирования

Интерфейс управления на передней панели и экранное меню IN1804 обеспечивают быстрый доступ к настройкам системы. Устройства этой серии также выполняют автоматическую коммутацию между входами для оптимизации работы системы при инсталляции в таких местах, как кафедры или под столом для переговоров. Предлагается возможность удалённой настройки и управления по Ethernet, USB и RS‑232, а также через «сухие контакты» с выходом Tally для коммутации входов и отключения звука (muting). IN1804 можно настроить при помощи программного обеспечения для настройки устройств PCS от Extron с удобным, лёгким для навигации интерфейсом пользователя GUI. Это программное приложение обеспечивает ускоренную установку и пусконаладку, эксплуатацию и мониторинг в режиме реального времени, а также возможность конфигурирования множества устройств Extron в течение одного сеанса.

Удобный монтаж под столом и на поверхностях

IN1804 смонтирован в компактный корпус высотой 1U в половину ширины стойки, который может быть установлен практически в любом месте, включая незаметный монтаж под столом для переговоров, внутри офисного комода или на кафедре. Отдельно можно заказать монтажные приспособления Extron серий UTS и MBU 123, чтобы упростить установку под столом и на поверхностях.

Технические характеристики

• Интегрируют источники DisplayPort, HDMI и аналогового аудио в презентационные системы — модели IN1804 обеспечивают возможность централизованной коммутации для широкого ряда AV‑источников.
• Входы DisplayPort, HDMI и DTP2 (опциональный) — модели IN1804 и IN1804 DO имеют один вход DisplayPort и три HDMI. Версия IN1804 DI предлагает два входа HDMI, один DisplayPort и один DTP2-вход.
• Выходы HDMI и DTP2 (опция) — модели IN1804 и IN1804 DI имеют два дублирующих выхода HDMI. IN1804 DO предлагает один выход DTP2 и один дублирующий выход HDMI.
• Продвинутый скалирующий процессор Extron Vector™ 4K — скалирующий процессор Vector 4K разработан для обеспечения высочайшего качества изображения 4K и наилучшего в своем сегменте скалирования изображения вверх и вниз.
• Поддержка разрешений сигналов до 4K/60 с семплированием цвета 4:4:4
• Поддержка скорости передачи данных DisplayPort SST (Single Stream Transport) до 21,6 Гбит/с
• Поддерживаемые спецификации HDMI 2.0 включают в себя скорость передачи данных до 18 Гбит/с, Deep Color и аудиоформаты HD без потерь
• Вставка и отображение логотипа — логотип может быть вставлен и расположен в любом месте поверх выхода «живого» видео. На устройство могут быть загружены логотипы в форматах BMP, GIF, JPG, PNG или TIFF. Для заполнения интервалов между видеопрезентациями могут использоваться полноэкранные изображения с разрешением до 4K.
• Выбор эффекта бесподрывного перехода при коммутации — доступны бесподрывные эффекты стоп-кадра с растворением, переключения «через чёрное» и растворения «через чёрное».
• Автоматическая коммутация входов — автоматический выбор входа обеспечивает интуитивную работу в проектах совместной работы. Предлагаются несколько режимов приоритета коммутации, включая последний подключённый вход и установку приоритета по выбору пользователя.
• Совместимость с HDCP 2.2 — отображение защищённого видеоконтента в формате 4K и поддержка предыдущих версий HDCP.
• Эмбедирование стереоаудио — аналоговые аудиосигналы можно эмбедировать в выход DTP2 или HDMI.
• Деэмбедирование стереоаудио — эмбедированное в HDMI двухканальное аудио формата PCM может быть извлечено для вывода на аналоговые выходы; сжатые многоканальные форматы bitstream могут передаваться на выход DTP2 или HDMI.
• Использование изображений, предоставленных пользователем, в качестве экранной заставки, для корпоративного брендинга, для вставки логотипа и оповещения HDCP — персонализированные пользовательские изображения могут отображаться как экранная заставка, которая активируется после заранее установленного периода неактивности на видеовходе или когда между презентациями отключается входной сигнал. Пользовательские изображения также могут выводиться на экран для визуального подтверждения HDCP при попытке передать HDCP‑зашифрованный контент на экран без поддержки HDCP.
• Функция управления бытовой электроникой CEC (Consumer Electronics Control) — стандартные встроенные команды CEC могут быть активированы для управления дисплеями или другими AV‑устройствами, подключёнными к выходу HDMI или DTP2. Возможность управлять определёнными функциями, такими как включение/выключение, выбор входа или уровень громкости, зависит от внедрения этой технологии производителем устройства.
• Модель с интегрированным выходом DTP2 поддерживает передачу видео 4K/60, аудио и сигналов управления на 100 метров по экранированному кабелю CATx — IN1804 DI предлагает один вход DTP2, а IN1804 DO – один выход DTP2.
  1. Для оптимального функционирования системы настоятельно рекомендуется использовать экранированный кабель на витой паре XTP DTP 24 от Extron
  2. Совместимость с экранированным кабелем витой пары CATx — модели IN1804 DI и IN1804 DO поддерживают максимальную дистанцию передачи сигналов со всеми совместимыми разрешениями до 100 метров при использовании с экранированным кабелем витой пары CATx. Для оптимальной производительности системы рекомендуется кабель экранированной витой пары с диаметром одножильных проводников 24 AWG или лучше.
  3. Удалённое питание передатчика или приёмника DTP — IN1804 DI и IN1804 DO могут передавать питание конечному устройству DTP или DTP2 через подключение по витой паре, устраняя необходимость в отдельном блоке питания на устройстве в удалённой точке.
  4. Вставка RS‑232 из порта управления Ethernet — обеспечивает экономию системных ресурсов и упрощает инсталляцию, позволяя процессору управления работать с удалёнными устройствами с RS‑232 по Ethernet.
  5. Принимаеют дополнительное аналоговое стереоаудио — модели IN1804 DI и IN1804 DO поддерживают сигналы аналогового стереоаудио для одновременной передачи по тому же экранированному кабелю витой пары.
  6. Сквозной канал для двунаправленных сигналов RS‑232 и ИК для управления AV‑устройствами — двунаправленные сигналы управления RS‑232 и ИК могут передаваться вместе с видеосигналом через подключение DTP, позволяя управлять удалённым устройством без использования дополнительных кабелей. Передача двунаправленных сигналов управления устраняет необходимость в отдельных кабелях от системы управления к удалённым устройствам.
  7. Совместимость со всеми устройствами с поддержкой DTP, а также с матричными коммутаторами XTP CrossPoint — возможно комбинирование с конечными точками в настольном и настенном формфакторах, а также с другими устройствами c DTP и DTP2 в соответствии с требованиями проекта. IN1804 DI и IN1804 DO можно объединить с матричными коммутаторами XTP и XTP II CrossPoint для установки соединения между помещениями для презентаций и более крупной системой, охватывающей всё здание.
  8. Выход DTP2 совместим с устройствами с интерфейсом HDBaseT — версия IN1804 DO может быть настроена на передачу видео и эмбедированного аудио, а также двунаправленных сигналов RS‑232 и ИК на дисплей с интерфейсом HDBaseT.
  9. Светодиодные индикаторы состояния подключения и наличия сигнала RJ‑45 для порта DTP — обеспечивают средство проверки функционирования и передачи сигнала для оперативной идентификации проблем соединения.
• Возможность отключения авторизации HDCP на входах DTP2 и HDMI — позволяет входам со 2 по 4 выглядеть совместимыми или несовместимыми с HDCP для подключённого источника, что является дополнительным преимуществом, поскольку при подключении к устройству, совместимому с HDCP, некоторые источники начинают автоматически шифровать весь контент. Материалы, защищённые авторским правом, на дисплеях без HDCP не отображаются.
• Key Minder® постоянно проверяет совместимость с HDCP для быстрой и надёжной коммутации — технология Key Minder аутентифицирует и поддерживает постоянное соединение HDCP между входными и выходными устройствами для быстрой, надёжной коммутации в профессиональных AV‑системах при одновременном распределении сигнала от одного источника на один или несколько дисплеев.
• EDID Minder® автоматически управляет обменом данными EDID между подключёнными устройствами — технология EDID Minder гарантирует правильное включение источника и надёжное отображение контента на дисплее.
• Технология SpeedSwitch® обеспечивает безупречную скорость коммутации HDCP-зашифрованного материала
• Настройка EDID и выходных разрешений — поддержка настраиваемых скалируемых разрешений на выходе путём загрузки персональных файлов EDID либо считывания данных EDID с дисплея или другого устройства отображения.
• Аутентификация HDCP и подтверждение наличия сигнала — обеспечивается проверка статуса HDCP в режиме реального времени для каждого цифрового видеовхода и выхода. Простая и оперативная проверка наличия сигнала и соединения HDCP по RS‑232, USB или Ethernet особенно удобна для операторов систем или персонала службы поддержки.
• При отправлении HDCP‑зашифрованного материала на дисплей без поддержки HDCP высвечивается зелёный экран — полноэкранный зелёный сигнал передаётся на дисплей без поддержки HDCP при передаче зашифрованного контента, обеспечивая визуальное подтверждение того, что данный материал защищён от копирования и не может отображаться на данном дисплее.
• Управление соотношением сторон изображения — соотношение сторон выходного видеосигнала может регулироваться при помощи режима FILL, обеспечивающего вывод изображения на полный экран, или режима FOLLOW, сохраняющего оригинальное соотношение сторон входного сигнала.
• Адаптированный к движению деинтерлейсинг для сигналов до 1080i — улучшенный деинтерлейсинг для всех сигналов до 1080i обеспечивает оптимальное качество изображения.
• Автоматический «pulldown» 3:2 и 2:2 — усовершенствованные технологии для обработки отснятого на плёнку материала максимально повышают качество отображения контента.
• Автоподстройка изображения Auto-Image™ — при активации функции устройство автоматически оптимизирует изображение путём анализа и регулировки в соответствии с входным видеосигналом. Это способствует экономии времени и усилий при настройке только что подключённого источника, особенно в презентационных системах, в которых будут использоваться ноутбуки докладчиков с разными выходными разрешениями.
• Функция Auto Input Memory — при активации функции устройство автоматически запоминает размер, положение и другие параметры изображения, относящиеся к входному сигналу. При следующем обнаружении идентичного сигнала эти настройки изображения автоматически восстанавливаются из памяти.
• Предустановки входов (пресеты) — доступны предустановки с запоминанием для сохранения в памяти и восстановления оптимизированных настроек изображения.
• Блокировка выхода (muting) по выбору — видео и аудио могут быть заблокированы на выходе по отдельности.
• Управление стоп-кадром (Freeze) — «живое» изображение может быть остановлено через RS‑232, USB или Ethernet.
• Экранный интерфейс — интуитивное экранное меню обеспечивает простую настройку системы при помощи интерфейса управления на передней панели. Такие ключевые параметры, как форматы входного и выходного видеосигналов, удобно сгруппированы на начальном экране быстрой настройки Quick Setup, а дополнительные экраны предоставляют возможность полного управления остальными функциями и установками устройства.
• Функции регулировки яркости, контрастности и детализации, а также горизонтального и вертикального положения, размера изображения и вылетов развёртки
• Встроенные тестовые таблицы видео и генератор розового шума для калибровки и установки — модели IN1804 предлагают несколько тестовых таблиц для видеосигналов и розовый шум для аудио в целях содействия правильной системной настройке и калибровке устройств отображения.
• Коррекция формата интерфейса HDMI в DVI — автоматически активирует или блокирует эмбедированное аудио и пакеты InfoFrame и устанавливает правильное цветовое пространство для корректного соединения с дисплеями HDMI и DVI.
