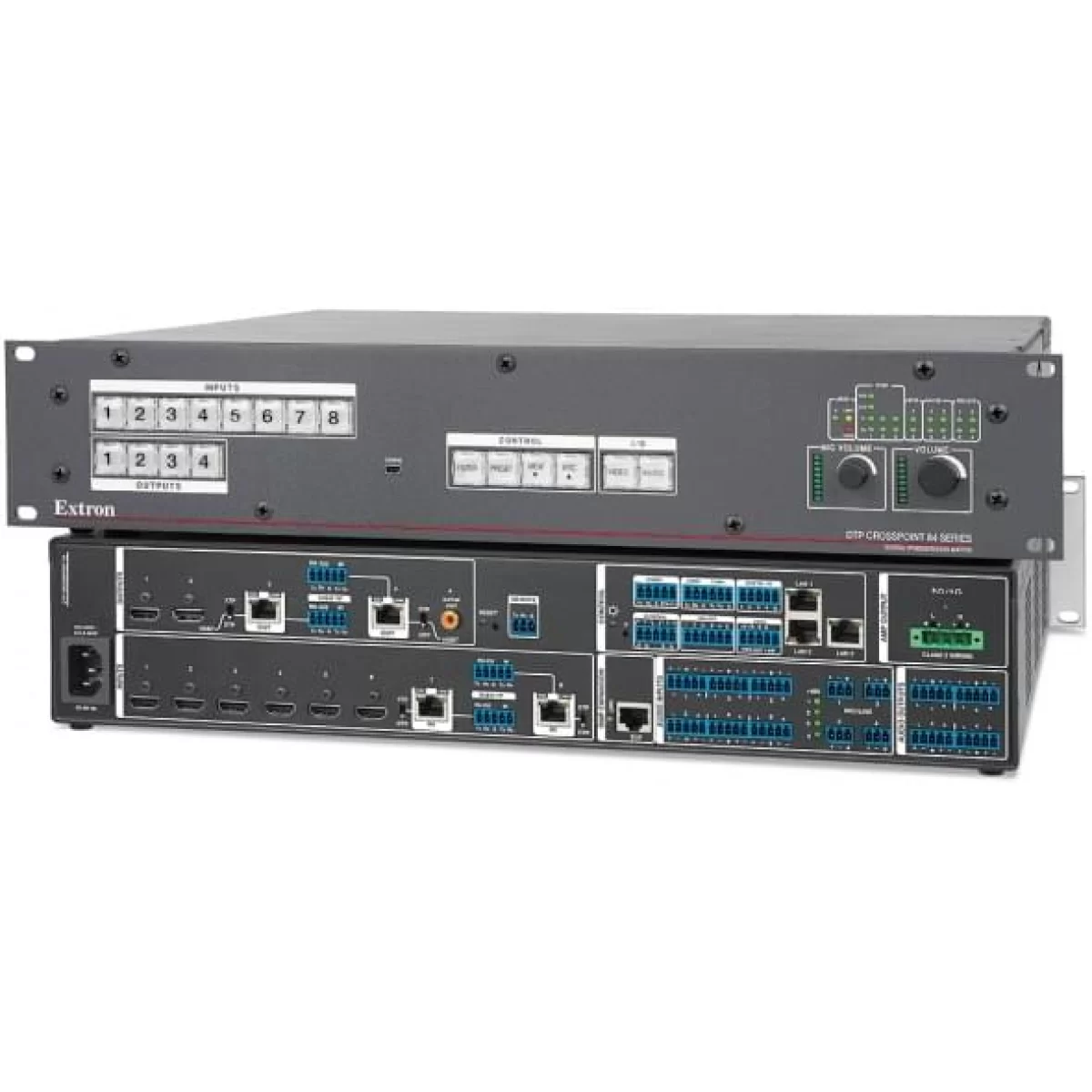

Extron DTP CrossPoint 84 Скалирующий презентационный матричный коммутатор CrossPoint 8x4 с технологией DTP

Extron DTP CrossPoint 84 - это матричный коммутатор 4К размерностью 8x4 с входами и выходами HDMI и DTP® на витой паре, а также функцией сканирования, DSP-процессором с расширенной обработкой аудио, интегрированным аудиоусилителем и встроенным процессором управления IPCP Pro 350. DTP CrossPoint 84 обеспечивает полноценную интеграцию системы в одном корпусе высотой 2U для инсталляций с несколькими устройствами отображения, необходимостью в звукоусилении и AV‑управлении. Он поддерживает локальные и удалённые источники и дисплеи благодаря наличию шести входов HDMI и двух - DTP; а также двух выходов HDMI и двух выходов DTP. Технология передачи DTP позволяет подключаться к конечным точкам DTP, а также к матричным коммутаторам линейки XTP®. На каждом выходе DTP также выполняется независимое скалирование до форматов 1080p и 2K. Полная оптимизация аудиосистемы осуществляется с помощью интегрированного цифрового аудиопроцессора с обработкой сигнала Extron ProDSP™, который может быть подключён к дополнительному процессору Extron DSP для эхоподавления AEC и расширения входов/выходов.

DTP CrossPoint 84 обеспечивает всю базовую функциональность стандартной AV-системы в одном корпусе 2U, заменяющем вплоть до одиннадцати отдельных компонентов. Помимо значительной экономии места в стойке, компактный размер устройства также упрощает стандартизацию единого проекта системы по всей территории здания и адаптирование DTP CrossPoint 84 к различным инсталляциям с ограниченным местом для размещения оборудования. Полнофункциональный презентационный матричный коммутатор предоставляет большую гибкость в применении и идеален для систем с презентацией контента на нескольких дисплеях, а также для создания различных конфигураций AV-систем для переговорных комнат многоцелевого применения и разделяемых помещений.

Матричный коммутатор 4К

DTP CrossPoint 84 представляет собой коммутатор с поддержкой 4К для интеграции с компьютерами, оснащёнными совместимыми видеокартами, медиаплеерами 4К, камерами 4К, а также дисплеями с «родным» разрешением 4K или UHD. Все входы HDMI и DTP принимают сигналы высоких разрешений до 4K. Эти сигналы могут распределяться к обоим выходам HDMI.

Поддержка локальных и удалённых источников и дисплеев

DTP CrossPoint 84 имеет шесть HDMI-входов и два HDMI-выхода. Два входа на витой паре DTP и два DTP-выхода совместимы с широким рядом конечных точек DTP 230 и DTP 330, а также коммутаторами с интерфейсом DTP и процессорами обработки сигналов для поддержки удалённых источников и дисплеев HDMI, DisplayPort и DVI. Аналоговые источники могут поддерживаться благодаря определённым передатчикам серий DTP 230 и DTP 330 с функцией коммутации. DTP-входы могут принимать сигналы от удалённых передатчиков DTP 230 или DTP 330, расположенных на столах для переговоров, кафедрах или стенах для подключения ноутбуков посетителей. Каждый DTP-выход с независимым скалированием может быть использован для передачи сигналов от размещённого в стойке DTP CrossPoint 84 приёмнику DTP 230 или DTP 330 с установкой на стене за плоским дисплеем, над подвесным проектором под потолком или в любом другом удалённом месте. Передатчики и приёмники серий DTP 230 и DTP 330 выпускаются в компактных низкопрофильных корпусах, а также в форм-факторах настенной панели Decorator и напольных лючков.

При совместном использовании DTP CrossPoint 84 и передатчика или приёмника DTP 330, HDMI, DisplayPort, DVI или VGA, плюс сигналы управления и аналоговое аудио могут передаваться на расстояния до 100 метров по одному экранированному кабелю CATx. При работе с конечными устройствами DTP 230, сигналы можно передавать на дистанции до 70 метров.

Входы и выходы DTP на витой паре предлагают интеграторам дополнительные удобные функции, упрощающие инсталляцию системы. Двунаправленные сигналы RS-232 и ИК могут вставляться из системы управления и передаваться по одному экранированному кабелю CATx вместе с видео- и аудиосигналами, позволяя управлять источником или дисплеем. Кроме того, DTP CrossPoint 84 может обеспечить подачу питания ряду передатчиков и приёмников DTP по тому же экранированному кабелю CATx, оптимизируя проектирование и установку системы.

Совместимость с матричными коммутаторами XTP CrossPoint

Наряду с поддержкой конечных точек DTP, DTP CrossPoint 84 может быть интегрирован в систему на базе матричного коммутатора XTP CrossPoint с передачей цифрового видео и эмбедированного аудио, а также двунаправленных сигналов RS-232 и ИК на дистанции до 100 метров. Такое решение идеально подходит для AV-инсталляций, охватывающих всё здание с централизованной инфраструктурой распределения аудио- и видеосигналов, а также с несколькими презентационными площадками с локальными функциями AV-системы, такими как коммутация и обработка. Установленный в комнате DTP CrossPoint 84 можно подключить к матричному коммутатору XTP CrossPoint в центральной аппаратной стойке или шкафу для доступа к общим AV-ресурсам или передачи локальной презентации по нескольким направлениям в здании.

Выходы с поддержкой HDBaseT

Имеется возможность настройки выходов DTP на поддержку дисплеев с интерфейсом HDBaseT для передачи цифрового видео и эмбедированного аудио, включая двунаправленные сигналы RS-232 и ИК на дистанции до 100 метров по одному экранированному кабелю CATx.

Интегрированный матричный коммутатор 8х4

DTP CrossPoint 84 является полнофункциональным матричным коммутатором с широким диапазоном уже знакомых инструментов, используемых в матричных коммутаторах Extron, таких как предустановки входов/выходов и контроллер быстрого переключения QuickSwitch на передней панели - QS-FPC ™ с трёхцветными кнопками с подсветкой. Матричная коммутация между входами и выходами HDMI и DTP обеспечивает широкий ряд вариантов проектирования, отвечающих требованиям аудио- и видеосистем в залах заседаний, аудиториях или других инсталляциях с несколькими дисплеями. Гибкая маршрутизация сигнала и надёжная коммутация цифрового видео, предлагаемые DTP CrossPoint 84, гарантируют поддержку различных приложений в пределах одной инсталляции.

Мощный интегрированный процессор управления

Модель DTP CrossPoint 84 IPCP имеет встроенный процессор управления Extron серии IP Link® Pro с такими же улучшенными функциями, быстродействием и революционными технологиями, которыми отличаются наши автономные модели серии IPCP Pro. DTP CrossPoint 84 IPCP обеспечивает высокое быстродействие и широкий набор портов управления для полного, настраиваемого управления всей AV-системой, включая все источники и дисплеи, а также освещение, жалюзи или шторы, проекционные экраны, датчики движения и многое другое. Предлагается полная линейка сенсорных панелей TouchLink® Pro от Extron с широким диапазоном размеров экрана и в настольном или настенном исполнении, а также в формфакторе Extron Cable Cubby®. Просто подключите панель TouchLink Pro к встроенному коммутатору Gigabit Ethernet для создания полноценной системы управления аудио и видео.

Кнопочные панели eBUS® от Extron также можно использовать со встроенным процессором управления IPCP Pro 350. Удобная для интегратора технология eBUS от Extron основана на уникальной цифровой шине, которая облегчает расширение системы управления и обеспечивает больше вариантов её проектирования и обновления в будущем. Как и наши сенсорные панели TouchLink Pro, кнопочные панели eBUS разработаны для использования с любыми процессорами управления Extron серии IPCP Pro как в качестве единого пользовательского интерфейса в небольших системах, так и при необходимости вместе с другими кнопочными и сенсорными панелями в более сложных системах управления.

Как и все системы управления Extron, DTP CrossPoint 84 IPCP очень удобен в использовании и прост в настройке при помощи программного обеспечения Global Configurator®. Новейшая версия Global Configurator включает в себя мощные функции, такие как условная логика, локальные переменные и макросы. DTP CrossPoint 84 IPCP предлагает гибкость в реализации самых разных задач для систем управления в одном устройстве, начиная от питания системы и коммутации источников и заканчивая более сложными операциями, такими как управление видеоконференциями.

Версия ПО Global Configurator Professional дополняет функциональную платформу DTP CrossPoint 84 IPCP уникальной возможностью масштабируемости благодаря группировке контроллеров, которая позволяет объединить устройство с процессорами IP Link Pro для создания системы управления крупных масштабов. Эта функция представляет собой идеальное решение для управления несколькими системами, помещениями или даже удалёнными площадками по всему миру. Мониторинг и управление системами DTP CrossPoint 84 IPCP, установленными в комнате, здании, учебном комплексе или офисах по всему миру можно осуществлять при помощи серверного программного обеспечения Extron GlobalViewer® Enterprise. GlobalViewer Enterprise обеспечивает возможность эффективного планирования, мониторинга и информационной поддержки корпоративного уровня из одной централизованной точки.

Лицензия LinkLicense® от Extron – это удобный и экономичный способ значительно расширить возможности устройств Extron для пользователей. Приобретение лицензии LinkLicense для пользовательских интерфейсов для DTP CrossPoint 84 IPCP даст возможность использовать мобильное устройство или компьютер как главный интерфейс управления AV‑системой. Это расширяет возможности AV‑управления и предоставляет удобство использования собственного устройства (BYOD). Лицензия LinkLicense приобретается на всю систему, а не на одного пользователя и не влечёт за собой скрытых расходов.

Предназначен для простой интеграции источников, надёжной работы и быстрой коммутации

DTP CrossPoint 84 совместим с HDCP и обеспечивает безотказную коммутацию цифровых сигналов HDMI. Для упрощения интеграции источников и дисплеев HDMI, а также для оказания содействия в обеспечении оптимального функционирования и надёжности системы, коммутатор использует три эксклюзивные технологии Extron: EDID Minder®, Key Minder® и SpeedSwitch®. EDID Minder управляет обменом данными EDID между устройствами отображения и входящими источниками, гарантируя корректное отображение соответствующих видеоформатов на дисплее. Для HDMI-сигналов, содержащих защищённые данные, Key Minder аутентифицирует и поддерживает постоянное соединение HDCP между входными и выходными устройствами для быстрой, безупречной коммутации. Благодаря SpeedSwitch-технологии DTP CrossPoint 84 осуществляет непревзойдённую, фактически мгновенную коммутацию HDCP-зашифрованного материала.

Два независимых скалера для выходов DTP

DTP CrossPoint 84 выполняет индивидуальное скалирование до разрешений 1920x1200 и 2K, или 2048x1080 на каждом выходе DTP. Это позволяет одновременно показывать видеоматериал, поступающий от двух источников, на двух удалённых дисплеях. При подключении гостевого устройства, независимое скалирование также оптимизирует видеосигнал на выходе для передачи на монитор оператора и основной дисплей, каждый из которых может иметь различное разрешение и соотношение сторон экрана. DTP CrossPoint 84 также предлагает переключаемые режимы FILL и FOLLOW на выходах DTP для вывода изображения с соответствующим соотношением сторон. Режим FILL обеспечивает вывод изображения на полный экран, в то время как FOLLOW сохраняет оригинальное соотношение сторон входного сигнала.

Разработан для полноценной интеграции аудиосистемы

Вдобавок к матричной коммутации видеосигналов и скалированию выходов DTP, DTP CrossPoint 84 может выступать в качестве центрального компонента для интеграции всей аудиосистемы. Он выполняет коммутацию и отделение аудиосигнала (breakaway) для всех восьми видеоисточников, а также включает четыре входа микрофонного/линейного уровней с возможностью матричного микширования в любой выход, и эмбедирование и деэмбедирование аудиосигналов из HDMI. Кроме этого, DTP CrossPoint 84 предоставляет гибкие возможности конфигурирования и обработки для аудиовходов- и выходов, а также для распределения аудио в рамках системы. К каждому входу для видео, включая конечные точки DTP, может добавляться эмбедированное цифровое аудио или отдельное аналоговое аудио.

DTP CrossPoint 84 может выводить аудиосигнал с обработкой и без, в виде эмбедированного в HDMI или двухканального аналогового аудио, в цифровом формате S/PDIF, либо с усилением от интегрированного в матричный коммутатор усилителя: моно на 70 В или двуканального стерео – модели MA and SA. Многоканальные сжатые форматы направляются непосредственно к выходам - без деэмбедирования или обработки. Модели DTP CrossPoint 84 IPCP с усилителями выполняют усиление стереосигнала с выходом 50 Вт rms на канал в линию с сопротивлением 4 Ом и 25 Вт rms на канал при сопротивлении 8 Ом, либо усиление моноаудио на 70 В с выходной мощностью 100 Вт rms. Особенностью этих интегрированных усилителей является эксклюзивный дизайн Extron класса D с запатентованной технологией CDRS™ (подавление пульсаций напряжения класса D), которая обеспечивает плавную, чёткую форму аудиоволны, а также улучшенную точность сигнала в сравнении с обычными моделями усилителей этого класса.

Обработка ProDSP для полноценного проектирования и оптимизации аудиосистемы

Все версии DTP CrossPoint 84 используют технологию Extron ProDSP - такую же высококачественную обработку аудиосигнала с широким функциональным потенциалом, которую осуществляют цифровые процессоры Extron DMP 128 и DMP 64. Эксклюзивная технология ProDSP от Extron создана с нуля на основе мощного DSP-процессора с 64-битными инструкциями для обеспечения очень широкого динамического диапазона и снижения вероятности клиппинга (обрезания при достижении порога) сигнала. ProDSP также использует 24-битные преобразователи аудиосигнала студийного класса с сэмплированием 48 кГц для оцифровки сигнала без потерь. Эта технология насыщена широким ассортиментом мощных и простых в настройке инструментов для управления уровнем, динамическими характеристиками, фильтрами, задержкой, функциями «ducking» (приглушение при проявлении приоритетного сигнала), «loudness» и подавлением обратной связи.

По-настоящему профессиональная обработка DSP позволяет полностью спроектировать аудиосистему, обеспечивает точную настройку и оптимизацию, а также надлежащую структуру усиления. Осуществляется матричное микширование четырёх входов микрофонного/линейного уровней в любую из четырёх шин стерео выходов для создания точно настроенных аудиозон для соответствующих выходов. Помимо этого, данные входы могут быть направлены в любую из восьми «виртуальных» шин для обработки в качестве единой группы перед возвратом в выходные шины. При желании, мишкирование входных сигналов микрофонного/линейного уровней может осуществляться без обработки. Возможность гибкой маршрутизации и микширования в DTP CrossPoint 84 позволяет проектировщикам систем создавать простые или сложные схемы управления сигналом для соответствия широкому спектру требований систем.

Настройка и оптимизация становятся простыми благодаря интуитивному программному обеспечению DSP Configurator™. Настраиваемая экранная раскладка предоставляет быстрый доступ ко всем инструментам обработки цифровых аудиосигналов для DTP CrossPoint 84, включая регулировку уровня, динамические характеристики, фильтры, задержку, функции «ducking», «loudness», подавление обратной связи и матричное микширование. Благодаря этому, проектировщики могут одновременно получить снимок состояния аудиосистемы, включая блоки обработки, точки матричной AV-коммутации и матричное микширование аудио.

Интеграция с аудиопроцессорами Extron для больших систем и обработки AEC

Все модели DTP CrossPoint 84 включают в себя цифровой порт расширения аудио Extron для соединения с цифровым матричным процессором Extron DMP 128. Это позволяет осуществлять передачу входных/выходных каналов в комбинации 8x16 между устройствами, при этом DMP 128 предоставляет дополнительные 12 входов и восемь выходов для микрофонов, нескольких зон громкоговорителей, записи, вспомогательного звукоусиления и др. Подключённый DMP 128 также предлагает другие функциональные возможности, такие как автомикширование, эхоподавление AEC - на модели DMP 128 C и аналоговый интерфейс телефона POTS - на модели DMP 128 C P. При подключении DTP CrossPoint 84 к DMP 128 AT по сети Dante™, возможно создание различных уникальных и масштабируемых проектов систем. Это, к примеру, может стать идеальным решением для поддержки большого количества микрофонов в залах заседаний городского совета, или в аудитории дистанционного обучения.

Настройка

Управление коммутатором DTP CrossPoint 84 может осуществляться через переднюю панель, посредством Ethernet, USB или RS-232. Матричный коммутатор можно настроить при помощи программного обеспечения настройки устройств PSC (Product Configuration Software) от Extron с удобным, лёгким для навигации интерфейсом пользователя GUI. Это программное приложение обеспечивает ускоренную установку и пуско-наладку, эксплуатацию и мониторинг в режиме реального времени, а также возможность конфигурировать несколько устройств DTP CrossPoint 84 в течение одного сеанса.

Технические характеристики

• Матричный коммутатор 4K - 8x4, скалер, аудиопроцессор DSP, аудиоусилитель и процессор управления «всё в одном» — DTP CrossPoint 84 обеспечивает всю базовую функциональность традиционной AV‑системы. Передовые технологические решения, разработанные Extron, предоставляют возможность полноценного проектирования и интеграции системы в одном устройстве высотой 2U.
• Входы: шесть HDMI, два входа витой пары DTP® на разъёмах R-45, шесть балансных/небалансных входов для стереоаудио на разъёмах под зажим и четыре входа для аудио микрофонного/линейного уровней на разъёмах под зажим
• Выходы: два HDMI; два выхода витой пары DTP на разъёме RJ-45; один выход для цифрового аудио S/PDIF на коаксиальном разъёме RCA; четыре регулируемых выхода для аудио на разъёмах под зажим; выходы громкоговорителя на 4-пиновом разъёме под зажим 5 мм - на DTP CrossPoint® 84 IPCP SA, либо на 2-пиновом разъёме под зажим 5 мм - модель DTP CrossPoint 84 IPCP MA 70
• Два входа DTP и шесть - HDMI
• Два выхода HDMI и два выхода DTP с независимы
