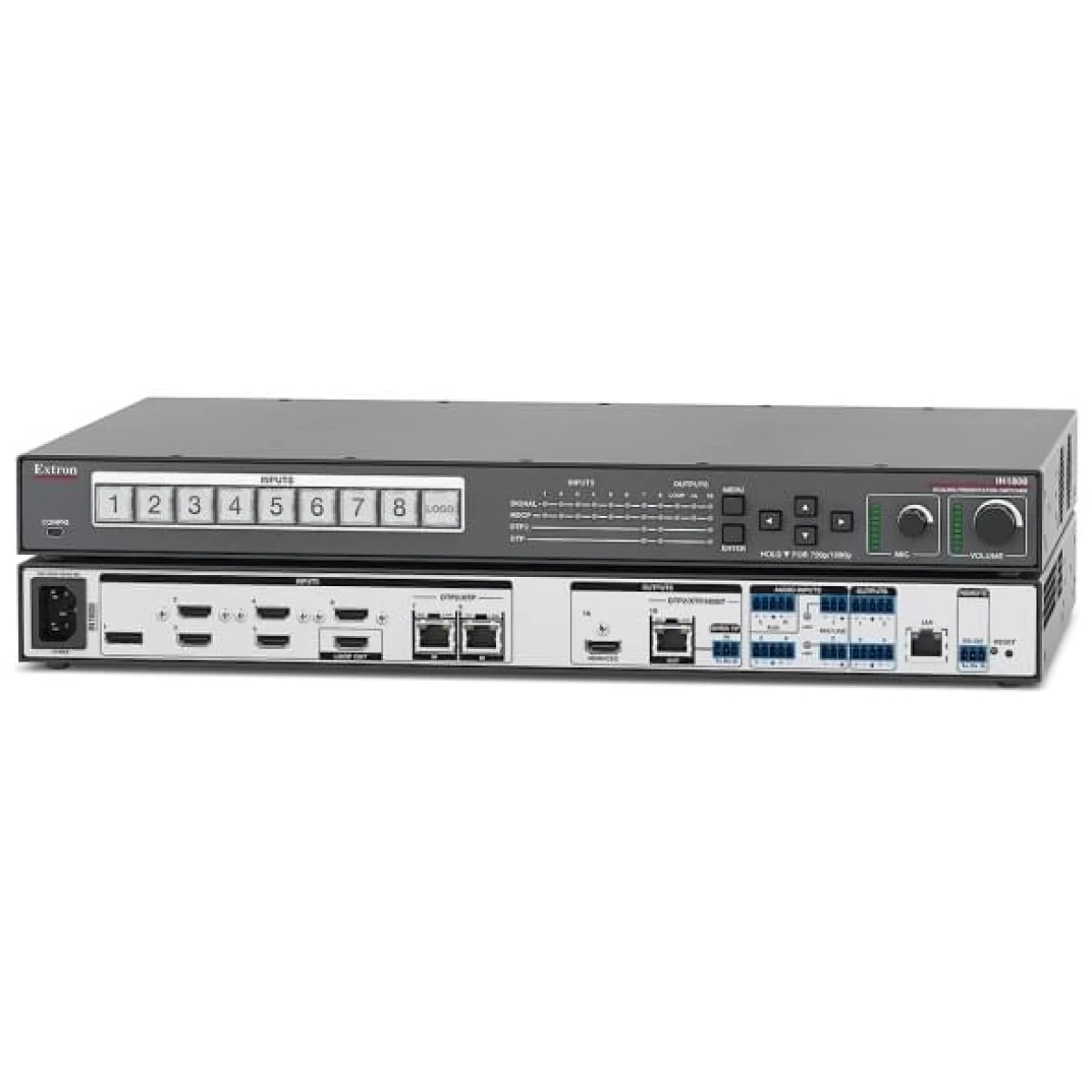

Extron IN1808 Бесподрывный коммутатор 4K/60 с восемью входами, стандартная модель

Extron IN1808 – это бесподрывный презентационный коммутатор Extron на восемь входов с поддержкой разрешений сигналов до 4K/60 с семплированием 4:4:4. Он включает в себя запатентованную Extron технологию бесподрывного сканирования Vector 4K, которая специально разработана для проектов с самыми высокими требованиями. Скалер имеет входы DisplayPort и HDMI и выходы HDMI и Extron DTP2 для передачи видео, аудио и сигналов управления на 100 метров по экранированному кабелю CATx. Благодаря встроенному процессору управления Extron IPCP Pro и интегрированному усилителю класса D на 100 Вт коммутатор IN1808 IPCP является решением «всё в одном» для проектирования систем. IN1808 обеспечивает превосходное качество изображения, быструю и надёжную коммутацию и плюс к этому обработку аудио Extron ProDSP, бесподрывные эффекты переключения видео, вставку логотипа и локальный выход HDMI.

Технология скалирования Vector 4K

IN1808 использует уникальный скалирующий процессор Vector 4K от Extron, разработанный самой компанией для достижения наилучшего в своем сегменте качества скалирования изображения вверх и вниз. Процессор Vector 4K имеет совершенно новый алгоритм обработки изображения, благодаря которому достигается непревзойдённое качество скалирования с 30-битной точностью обработки. В результате обеспечивается точное, отчётливое скалирование сигналов стандартного и высокого разрешений до 4K, а также скалирование источников 4K вниз для дисплеев с более низким разрешением без потери критически важных деталей изображения.

Для переключения между источниками профессионального качества IN1808 предлагает ряд эффектов коммутации. К ним относятся бесподрывные эффекты стоп-кадра с переключением и растворением, переключения «через чёрное» и растворения «через чёрное». Дополнительно IN1808 обеспечивает возможность вставлять в выходы видео любую пользовательскую графику, например, логотип компании. Переключаемые режимы FILL и FOLLOW позволяют настроить желаемое соотношение сторон видеоизображения. Режим FILL обеспечивает вывод изображения на полный экран, в то время как FOLLOW сохраняет оригинальное соотношение сторон входного сигнала.

Интегрированная цифровая система передачи по витой паре

Коммутатор IN1808 имеет два входа DTP2 и один дублирующий выход Extron DTP2 по витой паре, который поддерживает передачу сигналов 4K/60 с семплированием 4:4:4 на дистанции до 100 метров по экранированному кабелю CATx (при совместном использовании с конечными точками DTP2).

Два входа DTP2 по витой паре могут принимать сигналы от удалённых передатчиков DTP или DTP2, установленных на столах для переговоров, трибунах или стенах для подключения ноутбуков посетителей. Выход DTP2 по витой паре может быть использован для передачи сигналов от размещённого в стойке IN1808 приёмнику DTP или DTP2 с установкой на стене за плоским дисплеем, над подвесным проектором под потолком или в любом другом удалённом месте. В зависимости от требований проекта передатчики и приёмники серии DTP выпускаются в формфакторах настенной панели, напольного лючка и с монтажом в стойку.

Подключения DTP2 предлагают интеграторам удобные функции, упрощающие инсталляцию системы. Двунаправленные сигналы RS‑232 и ИК могут вставляться из системы управления и передаваться по одному экранированному кабелю CATx вместе с видео- и аудиосигналами, позволяя управлять источником или дисплеем. Дополнительно IN1808 может обеспечить передачу питания некоторым конечным устройствам DTP и DTP2 по тому же экранированному кабелю CATx, оптимизируя проектирование и установку системы. Кроме этого, на коммутаторе имеется возможность настройки выхода DTP2 на поддержку дисплеев с интерфейсом HDBaseT для передачи цифрового видео и эмбедированного аудио, а также двунаправленных сигналов RS‑232 и ИК на расстояние до 100 метров.

IN1808 может быть интегрирован в систему с применением матричного коммутатора XTP CrossPoint. Такое решение идеально подходит для AV‑инсталляций, охватывающих всё здание, с централизованной инфраструктурой распределения аудио- и видеосигналов, а также с несколькими презентационными площадками, на которых выполняются такие локальные функции AV‑системы, как коммутация и обработка. Установленный в помещении IN1808 может подключаться к матричному коммутатору XTP CrossPoint, который расположен в центральной аппаратной стойке или шкафу, для доступа к общим AV‑ресурсам, а также распределения локальной презентации по нескольким направлениям в здании.

Комплексное управление EDID

Чтобы функционирование AV‑систем соответствовало проектным требованиям, важно обеспечить правильное управление обменом данными между видеоисточниками и устройствами отображения. Правильное управление данными EDID позволяет источниками передавать видео- и аудиосигналы в таких форматах и с такими параметрами, которые будут наилучшим образом совпадать с функциональными возможностями дисплея. Неправильное управление EDID, в свою очередь, может привести к плохому качеству изображения или его отсутствию, а также к низкому качеству звука. IN1808 предлагает целый набор уникальных инструментов и функций Extron для полнофункционального управления обменом данными EDID. Программное приложение EDID Minder предлагает библиотеку файлов EDID, которые можно применить к любому входу видео. Дополнительные параметры EDID могут быть считаны с подключённых дисплеев или загружены самим пользователем. Приложение EDID Minder доступно в программе PCS для настройки устройств; версия EDID Manager 2.0 представляет собой утилиту для Windows с бесплатной загрузкой для просмотра и редактирования файлов EDID. Это программное обеспечение предлагает возможности для оптимизации видеоформата, семплирования цвета и управления глубиной цвета, а также регулировки параметров аудио. Отредактированные файлы можно сохранять, добавлять к библиотеке, а также легко применять на устройствах в рамках той или иной системы.

Интеграция аудиопроцессора ProDSP и доступный усилитель

Дополнительно к коммутации и скалированию видеосигналов IN1808 может выступать в качестве центрального компонента для полнофункциональной интеграции аудиосистемы. Такая же многофункциональная и высокопроизводительная технология обработки аудиосигнала, которую осуществляют цифровые процессоры Extron DMP 128 Plus и DMP 64, интегрирована в каждую модель IN1808. Уникальная технология Extron ProDSP создана с нуля с помощью мощного DSP-процессора на основе 64‑битных операций с плавающей точкой для обеспечения очень широкого динамического диапазона и снижения вероятности клиппинга сигнала (обрезания при достижении порога). ProDSP использует 24-битные преобразователи аудиосигнала студийного класса с семплированием 48 кГц для оцифровки сигнала без потерь. Оснащённый технологией ProDSP коммутатор IN1808 предлагает расширенные возможности для управления эмбедированием и деэмбедированием аудио, микшированием микрофонных/линейных входов с функцией ducking, подавлением обратной связи, динамическим диапазоном, эквализацией, задержкой и фантомным питанием.

Модели IN1808 доступны в комплектации с ассортиментом усилителей мощности. Версия IN1808 IPCP SA выполняет усиление стереоаудио с выходом 50 Вт rms на канал в линию с сопротивлением 4 Ом или 25 Вт rms на канал с сопротивлением 8 Ом, а модель IN1808 IPCP MA 70 осуществляет усиление моноаудио 70 В с выходной мощностью 100 Вт rms. Особенностью всех моделей является уникальный дизайн Extron класса D с запатентованной технологией CDRS™ (подавление пульсаций напряжения класса D), которая обеспечивает плавную, гладкую форму аудиоволны, а также более точный сигнал по сравнению с обычными моделями усилителей этого класса.

Мощный интегрированный процессор управления

Модели IN1808 IPCP выпускаются со встроенным процессором управления Extron линейки IP Link® Pro, который имеет выделенный защищённый трёхпортовый коммутатор AV LAN и один стандартный Ethernet-порт. AV LAN-порты сетевого коммутатора используются для управления локальными AV‑устройствами и их защиты от внешнего воздействия или вмешательства. IN1808 IPCP обеспечивает высокое быстродействие и широкий набор портов управления для полного, настраиваемого управления всей AV‑системой, включая все источники и дисплеи, а также освещение, жалюзи или шторы, проекционные экраны, датчики движения и многое другое. Предлагается полная линейка сенсорных панелей TouchLink® Pro от Extron с широким диапазоном размеров экрана и в настольном или настенном исполнении, а также в формфакторе Extron Cable Cubby®. Просто подключите панель TouchLink Pro к встроенному LAN-порту для создания полнофункциональной системы управления аудио и видео.

Кнопочные панели линейки eBUS® от Extron также можно использовать со встроенным процессором управления IPCP Pro. Удобная для интегратора технология eBUS основана на уникальной цифровой шине, которая облегчает расширение системы управления и обеспечивает больше вариантов её проектирования и обновления в будущем. Как и наши сенсорные панели TouchLink Pro, кнопочные панели eBUS разработаны для использования с любыми процессорами управления Extron серии IPCP Pro как в качестве единого пользовательского интерфейса в небольших системах, так и при необходимости вместе с другими кнопочными и сенсорными панелями в более сложных системах управления.

По аналогии со всеми системами управления Extron IN1808 IPCP очень удобен в использовании и прост в настройке при помощи программного приложения Global Configurator®. Новейшая версия Global Configurator включает в себя такие мощные продвинутые функции, как условная логика, локальные переменные и макросы. IN1808 IPCP предлагает гибкость в реализации самых разных задач для систем управления в одном устройстве, начиная от питания системы и коммутации источников и заканчивая более сложными операциями, такими как управление видеоконференциями.

Программа Global Configurator Professional даёт возможность значительно расширить систему с помощью группировки контроллеров, уникальной функции, которая позволяет комбинировать IN1808 IPCP с дополнительными процессорами IP Link Pro для создания системы управления крупного масштаба. Эта функция представляет собой идеальное решение для управления несколькими системами, помещениями или даже удалёнными площадками по всему миру. Мониторинг и управление системами IN1808 IPCP, установленными в комнате, здании, учебном комплексе или офисах по всему миру можно осуществлять при помощи серверного программного обеспечения Extron GlobalViewer® Enterprise. GlobalViewer Enterprise обеспечивает возможность эффективного планирования, мониторинга и информационной поддержки корпоративного уровня из одной централизованной точки.

Лицензия LinkLicense® от Extron – это удобный и экономичный способ значительно расширить возможности устройств Extron для пользователей. Приобретение лицензии LinkLicense для обновления пользовательских интерфейсов для IN1808 IPCP даст возможность использовать мобильное устройство или компьютер как главный интерфейс управления AV‑системой. Это расширяет возможности AV‑управления и предоставляет удобство использования собственного устройства (BYOD). Лицензия LinkLicense приобретается на всю систему, а не на одного пользователя и не влечёт за собой скрытых расходов.

Различные варианты локального и удалённого управления

Интерфейс управления на передней панели и интуитивное экранное меню IN1808 обеспечивают быстрый доступ к функциям. Предлагается возможность удалённой настройки и управления по RS‑232, Ethernet и через USB. IN1808 можно настроить при помощи программного обеспечения для настройки устройств PCS (Product Configuration Software) от Extron с удобным, лёгким для навигации интерфейсом пользователя GUI. Это программное приложение обеспечивает ускоренную установку и пусконаладку, эксплуатацию и мониторинг в режиме реального времени, а также возможность конфигурирования множества устройств Extron в течение одного сеанса.

Технические характеристики

• Интегрирует источники DisplayPort, HDMI и аудио в презентационные системы — IN1808 обеспечивает возможность централизованной коммутации для широкого ряда AV‑источников.
• Входы DTP2, DisplayPort и HDMI — IN1808 имеет один вход DisplayPort, пять входов HDMI и два входа DTP2 с локальным выходом HDMI для любого входа по выбору.
• Выходы DTP2 и HDMI — IN1808 имеет один выход DTP2 и один дублирующий выход HDMI.
• Продвинутый скалирующий процессор Extron Vector™ 4K — скалирующий процессор Vector 4K разработан для обеспечения высочайшего качества изображения 4K и наилучшего в своем сегменте скалирования изображения вверх и вниз.
• Поддержка разрешений сигналов до 4K/60 с семплированием цвета 4:4:4
• Вставка и отображение логотипа — логотип может быть вставлен и расположен в любом месте поверх выхода «живого» видео. На устройство могут быть загружены логотипы в форматах BMP, GIF, JPG, PNG или TIFF. Для заполнения интервалов между видеопрезентациями могут использоваться полноэкранные изображения с разрешением до 4K.
• Выбор эффектов бесподрывного перехода при коммутации — доступны бесподрывные эффекты стоп-кадра с переключением и растворением, переключения «через чёрное» и растворения «через чёрное».
• Автоматическая коммутация входов — автоматический выбор входа обеспечивает интуитивную работу в проектах совместной работы. Предлагаются несколько режимов приоритета коммутации, включая последний подключённый вход и установку приоритета по выбору пользователя.
• Поддержка HDCP 2.2 — отображение защищённого видеоконтента в формате 4K и поддержка предыдущих версий HDCP.
• Интегрированный цифровой аудиопроцессор с обработкой сигнала ProDSP™ на основе 64-битных операций — IN1808 использует обработку DSP аудиосигнала на основе 64-битных операций с плавающей точкой, что сохраняет очень широкий динамический диапазон и прозрачную обработку аудио для упрощения управления каскадом усиления, в то же время, снижая вероятность клиппинга сигнала DSP.
• Доступен с энергосберегающим стерео- или моноусилителем класса D: 2 x 50 Вт @ 4 Ом; 2 x 25 Вт @ 8 Ом 1 x 100 Вт @ 70 В — особенностью всех моделей усилителей мощности IN1808 является уникальный, высокоэффективный и улучшенный дизайн класса D с запатентованной технологией Extron CDRS(подавление пульсаций напряжения класса D), которая обеспечивает плавную, гладкую форму аудиоволны, а также бóльшую точность сигнала по сравнению с обычными моделями усилителей этого класса. CDRS устраняет признаки высокочастотной пульсации переключения в усилителях класса D, являющейся источником радиоизлучений, которые могут вызывать помехи в работе чувствительного AV‑оборудования (например, беспроводных микрофонов).
• Доступен с интегрированным процессором управления IPCP Pro — модели IN1808 IPCP имеют встроенный процессор управления серии IPCP Pro для полнофункционального управления AV‑системой.
  1. Поддержка сенсорных панелей TouchLink® Pro и кнопочных панелей eBUS®
  2. Встроенный трёхпортовый коммутатор AV LAN позволяет изолировать AV‑устройства от корпоративной сети — обеспечивает локальное управление AV‑устройствами, подключёнными к коммутатору AV LAN, и изоляцию трафика сети AV LAN от внешних помех или вмешательства.
  3. AV LAN допускает данные от порта Ethernet только для удалённого управления и обновления прошивки устройств Extron — позволяет устройствам Extron, подключённым к порту AV LAN, обновлять прошивку, а также обеспечивает их удалённый мониторинг, эксплуатацию и управление с помощью GlobalViewer Enterprise от Extron.
  4. Поддержка защищённых стандартных протоколов передачи данных — использует стандартные протоколы обмена данными, включая HTTP (незащищённый), HTTPS, SSH, SFTP, SMTP, NTP, Service Discovery, DHCP, DNS, ICMP и IPv4.
  5. Поддержка лицензии LinkLicense® — Extron LinkLicense расширяет возможности для систем управления Extron серии Pro.
  6. Два двунаправленных порта RS‑232 с программным подтверждением установления связи — последовательные порты с разъёмами под зажим могут управлять двумя устройствами с RS‑232.
  7. Один двунаправленный порт RS‑232/RS‑422/RS‑485 с аппаратным и программным подтверждением установления связи — последовательный порт с разъёмом под зажим может взаимодействовать с одним устройством с последовательным управлением по RS‑232/RS‑422/RS‑485.
  8. Два порта ИК/RS‑232 для однонаправленного управления внешними устройствами
  9. Четыре цифровых порта входов/выходов — обеспечивают взаимодействие с другими системами в помещении.
  10. Четыре реле для управления функциями помещений — возможность управления освещением, настройками экрана и другими функциями устройств.
  11. Порт eBUS для подключения кнопочных панелей и аксессуаров серии eBUS
  12. Мониторинг и управление через каждый порт Ethernet — управление AV‑оборудованием и его мониторинг по стандартной сети Ethernet.
  13. Сервер DHCP для AV LAN — автоматически распределяет IP-адреса и параметры настройки сети к AV‑устройствам, подключённым к локальному порту AV LAN, упрощая настройку и эксплуатацию системы.
  14. Поддержка таких широко распространённых протоколов системы управления зданием BMS, как BACnet, KNX и DALI — эти протоколы обеспечивают централизованный мониторинг и управление инженерными системами, включая отопление, вентиляцию, кондиционирование воздуха, освещение, электроснабжение, противопожарную и охранную системы.
  15. Поддержка стандарта 10/100/1000Base-T
  16. Поддержка управления устройствами по Ethernet — позволяет осуществлять управление несколькими AV‑устройствами с интерфейсом Ethernet, такими как дисплеи, коммутаторы и источники.
  17. Автоматическая синхронизация часов позволяет сенсорной панели отображать точное время и дату
  18. Поддержка синхронизации системы управления — синхронизация предоставит пользователям возможность сохранить и восстановить состояние настроенных ими конечных устройств в случае сбоя в сети или системе питания.
  19. Многоуровневая защита с помощью паролей — позволяет настроить систему защиты согласно пользовательским ролям.
  20. Возможность полной индивидуальной настройки с помощью программного обеспечения для систем управления Extron — GUI Designer можно комбинировать с Gl
