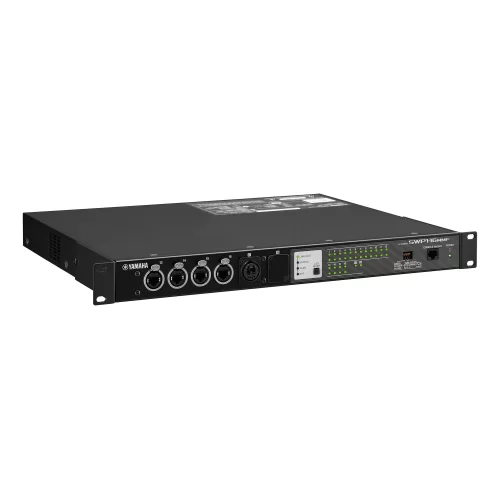

Yamaha SWP1-16MMF Сетевой коммутатор

Yamaha SWP1-16MMF - Сетевой коммутатор.

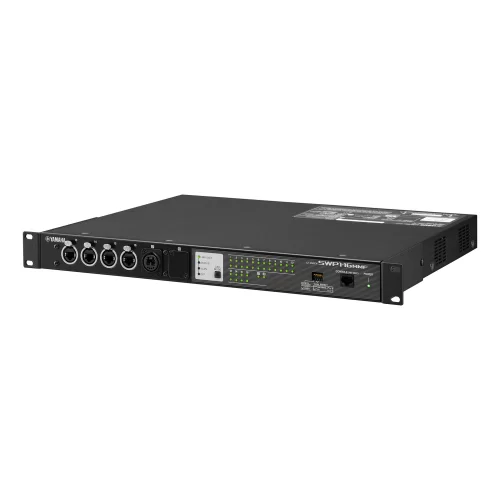

Сетевой коммутатор серии SWP1 оборудован двенадцатью портами etherCON, четырьмя RJ45, одним opticalCON и одним слотом расширения.

Особенности:

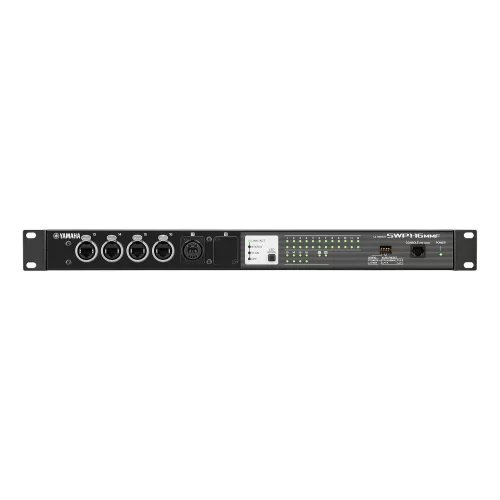

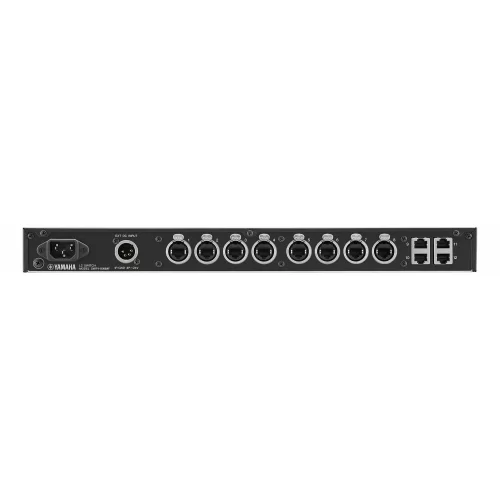

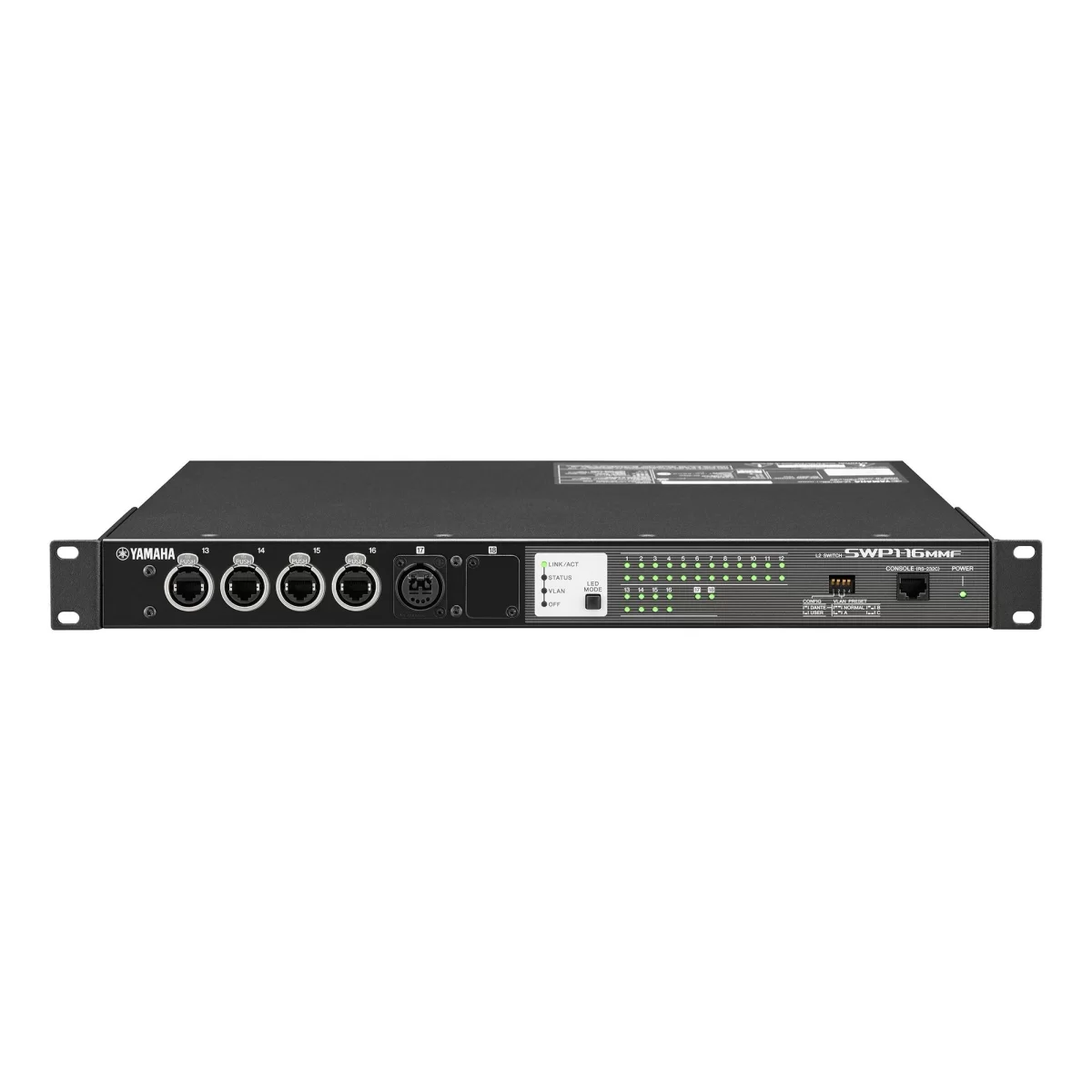

• Разъемы etherCON: 4 спереди / 8 сзади
• Разъемы RJ45: 4 сзади
• Разъем opticalCON: 1 спереди
• Слот для опционального оптического модуля: 1 спереди
• Потребляемая мощность: 16 Вт

Коммутаторы Yamaha с оптимизацией для Dante и сетевым обзором

Сложная настройка сетевого коммутатора, которую раньше лучше было поручать IT-специалисту, теперь доступна любому пользователю. Достаточно простой настройки коммутатора, чтобы оптимизировать сетевые коммутаторы серии SWP1 для работы с Dante. Специализированное компьютерное приложение Yamaha LAN Monitor обеспечивает «сетевой обзор» для всестороннего мониторинга и управления.

Yamaha впервые вышла на рынок сетевых устройств в 1995 году и выросла до значительной доли японского рынка сетей малых и средних предприятий и SOHO. Гигабитные L2-коммутаторы Yamaha, которые можно было связать с маршрутизаторами/межсетевыми экранами Yamaha, были представлены в 2011 году с функциями, значительно снижающими нагрузку по настройке, обслуживанию и управлению сетью.

Двадцать лет спустя аудиосети стали одной из самых быстрорастущих и высоко ценимых технологий в живом звуке и профессиональном аудио. Расширяющийся ряд Dante-совместимых продуктов Yamaha, включая высоко оцениваемые цифровые микшерные консоли серии CL, продолжает задавать тон. Сетевые коммутаторы серии SWP1 — это решение, которого ждал рынок профессионального аудио, предлагающее идеальный баланс IT и профессионального аудио-ноу-хау, который может обеспечить только Yamaha.

Серия SWP1 делает настройку, мониторинг и работу аудиосети проще и удобнее, чем когда-либо прежде.

DIP-переключатель для оптимизации Dante

Простые сети Dante несложно настроить и эксплуатировать, но по мере роста сложности сети используемые коммутаторы необходимо оптимизировать для работы с Dante, чтобы достичь максимальной стабильности. Настройка QoS, IGMP Snooping и других параметров на интеллектуальном коммутаторе может быть сложной задачей, требующей специальных знаний, которые скорее относятся к области IT-специалистов, чем аудиоинженеров. Серия SWP1 позволяет вызвать оптимизированную для Dante настройку простым переключением одного DIP-переключателя. Никакой экспертизы или обучения не требуется.

Три предустановленных типа VLAN

По-настоящему эффективная сеть должна одновременно обрабатывать несколько сервисов: связь Dante, StageMix и другие функции умных устройств, компьютерное ПО для управления цифровым микшером или усилителем мощности и, возможно, многое другое. Но чем больше связи объединяется в одной сети, тем выше вероятность помех и проблем. Использование виртуальных доменов VLAN для изоляции различных типов данных — идеальное решение, но такая настройка также требует некоторых IT-знаний. Серия SWP1 включает три предустановки VLAN, которые можно просто выбрать через DIP-переключатель. Есть также режим USER, позволяющий полностью настроить VLAN.

*Порты 9 и 10 SWP1-8, порт 10 SWP1-8MMF и порт 18 SWP1-16MMF становятся доступны при установке опционального MMF-SWP1.

Сетевой обзор

Эффективное управление сетью Dante зависит от ряда параметров, таких как сетевой трафик, состояние коммутатора и информация об отдельных Dante-устройствах. Специализированное приложение Yamaha LAN Monitor при использовании с коммутаторами серии SWP1 обеспечивает комплексный обзор всех необходимых параметров на одном экране. Такой графический обзор мы называем «сетевым обзором». Можно даже сделать снимок нормального состояния сети и установить сигнализацию, которая предупредит при изменении любого из параметров, чтобы проблемы можно было быстро и легко выявить и устранить. Приложение Dante Controller также можно запустить из Yamaha LAN Monitor одним кликом, обеспечивая полное решение для сети Dante на одном компьютере.

Разъемы etherCON для надежности живого звука

Надежность критически важна в приложениях живого звука. Ничто не должно прерывать шоу. Обычные сетевые коммутаторы обычно имеют разъемы RJ45, соответствующие разъемам компьютеров, к которым они будут подключены, но серия SWP1 оснащена прочными, надежными разъемами etherCON, которые напрямую совместимы с разъемами etherCON консолей серий Yamaha CL/QL и других Dante-совместимых устройств.

Поддержка оптического волокна и резервирования сети (для резервирования требуется опция)

SWP1-8MMF и SWP1-16MMF включают разъемы opticalCON с поддержкой многомодового оптоволокна. Обе модели позволяют передавать данные на расстояния до 300 метров. Опциональный модуль оптоволокна MMF-SWP1 можно добавить, чтобы проложить два оптоволоконных кабеля для резервного соединения. Также поддерживается протокол быстрого связующего дерева (RSTP) для резервных соединений.

EXT DC INPUT для резервирования питания

Коммутаторы серии SWP1 включают разъем EXT DC INPUT типа XLR-4-32 в дополнение к стандартному разъему AC IN. Питание +24 В постоянного тока, подаваемое на разъем EXT DC INPUT, обеспечивает резервное питание, которое может поддерживать работу устройства при возникновении проблемы с питанием переменного тока. Для дополнительной надежности разъем переменного тока имеет фиксирующий тип (V-Lock), что минимизирует вероятность случайного отключения.

Преимущества сетевого обзора

Сетевые коммутаторы Yamaha серии SWP1 были специально созданы, чтобы дать пользователям максимальную выгоду при максимально возможной простоте настройки и работы. Они обеспечивают оптимизацию Dante в одно касание плюс расширенный сетевой обзор, полностью используя возможности управления аудиопотоком Dante. Программное обеспечение Yamaha LAN Monitor работает с серией SWP1, позволяя всесторонне отслеживать и управлять не только подключенными коммутаторами серии SWP1, но и подключенными Dante-устройствами. Оригинальный протокол L2MS (Layer 2 Management Service) от Yamaha расширяет возможности «сетевого обзора» на любые Dante-устройства, подключенные к коммутаторам серии SWP1.

LAN Mapping для полного обзора сети

Понимание того, как несколько коммутаторов, установленных в разных местах, соединены между собой, а также как сетевые устройства подключены к этим коммутаторам, может быть сложной и трудоемкой задачей. Yamaha LAN Monitor делает общую топологию сети ясно видимой, давая пользователю полный обзор того, как несколько коммутаторов и Dante-устройств interconnected. Просто подключите компьютер к ближайшему коммутатору SWP1 и запустите программное обеспечение Yamaha LAN Monitor.

Состояние портов и использование полосы пропускания

Yamaha LAN Monitor включает отображение состояния портов и полосы пропускания, которое ясно показывает статус подключения каждого порта сетевого коммутатора, информацию о подключенных устройствах, скорость связи на каждом порту и использование полосы пропускания на каждом порту.

Информация о Dante-устройствах

Информация об устройствах и мониторинг также доступны для любых Dante-устройств, подключенных к коммутаторам серий SWP/SWR/SWX в сети. Возможность отслеживать состояние первичного и вторичного портов, а также передаваемый и принимаемый поток важна для достижения стабильной, надежной связи Dante. Эта возможность позволяет следить за общим «здоровьем» сети.

Запуск Dante Controller одним кликом

Кнопка Dante Controller в верхней части интерфейса Yamaha LAN Monitor позволяет запустить Dante Controller одним кликом (программное обеспечение Dante Controller должно быть установлено на компьютере). Бесшовное переключение между Yamaha LAN Monitor и Dante Controller обеспечивает полный контроль над сетью Dante с одного компьютера.

Функция снимка упрощает устранение неполадок

«Снимок» можно сделать при настройке сети. Затем программное обеспечение может автоматически отслеживать настройки и предупреждать пользователя о любых изменениях. Снимок можно сделать во время репетиции, и затем пользователь будет предупрежден, если кабель отключен, устройство выключено или сделано неправильное подключение перед выступлением.

Расширенный ID устройства с иконками, метками и комментариями

Идентификация устройств, подключенных к коммутатору, только по IP- или MAC-адресу — сложный и подверженный ошибкам подход. Подключенные Dante-устройства идентифицируются по иконке Dante, а также по ID устройства, ранее настроенному через программное обеспечение Dante Controller. Можно также ввести дополнительную информацию, например местоположение устройства, в поля Label и Comment.

Детальные настройки коммутатора и обновления прошивки

Веб-интерфейс каждого устройства можно вызвать для доступа к «глубоким» настройкам и обновления прошивки.

Характеристики:

• Количество портов LAN (1000BASE-T/100BASE-TX/10BASE-T, etherCON): 12
• Количество портов LAN (1000BASE-T/100BASE-TX/10BASE-T, RJ-45): 4
• Количество портов SFP (1000BASE-SX, opticalCON): 2 (оптические модули не установлены штатно)
• Консольный порт: 1 (RJ-45)
• Автосогласование: есть
• Auto MDI/MDI-X: есть
• Коммутационная способность: 36 Гбит/с
• Пропускная способность: 27 Mpps
• Максимальное количество MAC-адресов: 16 384
• Буфер кадров: 1024 кБ
• VLAN: Port VLAN, Tag VLAN (IEEE802.1Q), Private VLAN
• Максимальное количество VLAN: 256 (VLAN ID 1–4094; VLAN ID 1 — по умолчанию)
• IP-мультикаст: IGMP Snooping (v1/v2/v3)
• QoS: 8 очередей на выход, Policy-based QoS, Remarking (CoS, ToS, DSCP), Scheduling (SP, WRR)
• Управление потоком: IEEE802.3x (полный дуплекс), back pressure (полудуплекс)
• Поддерживаемые функции: Storm control, предотвращение HOL blocking, обнаружение петель, ACL, SNMP-агенты, агрегация каналов (IEEE 802.3ad LACP, статическая), Spanning tree (STP, RSTP, MSTP), зеркалирование портов, отключение портов, снижение скорости канала, счетчик пакетов, режим энергосбережения (IEEE802.3az EEE; отключен в режиме DANTE), DHCP-клиент, логирование, загрузка прошивки через TFTP/HTTP, загрузка конфигурации через TFTP (*STP и RSTP поддерживаются через обратную совместимость с MSTP)
• DIP-переключатели: CONFIG, VLAN PRESET
• Индикаторы: спереди: POWER, LED MODE × 4, PORT × 16 × 2, SFP × 2 (кнопка LED MODE переключает индикаторы PORT между LINK/ACT-SPEED, STATUS и VLAN)
• Рабочая температура: 0 – 40 °C
• Температура хранения: -20 – 60 °C
• Питание (AC IN): AC 100–240 В, 50/60 Гц, встроенный блок питания (без выключателя), разъем питания: locking type
• Питание (EXT DC INPUT): внешний источник: 24 В пост. тока ±2 В, 1 А, разъем XLR-4-32
• Максимальная потребляемая мощность: 16 Вт, 0,29 А
• Тепловыделение: 14,0 ккал/ч
• Корпус: металлический, без вентилятора
• Управление опасными веществами: соответствует RoHS
• Ширина × Высота × Глубина: 480 × 44 × 362 мм
• Вес: 4,6 кг
• Аксессуары: кабель питания, руководство пользователя
• Опции: MMF-SWP1 (блок оптического расширения), PA-700 (адаптер AC)
