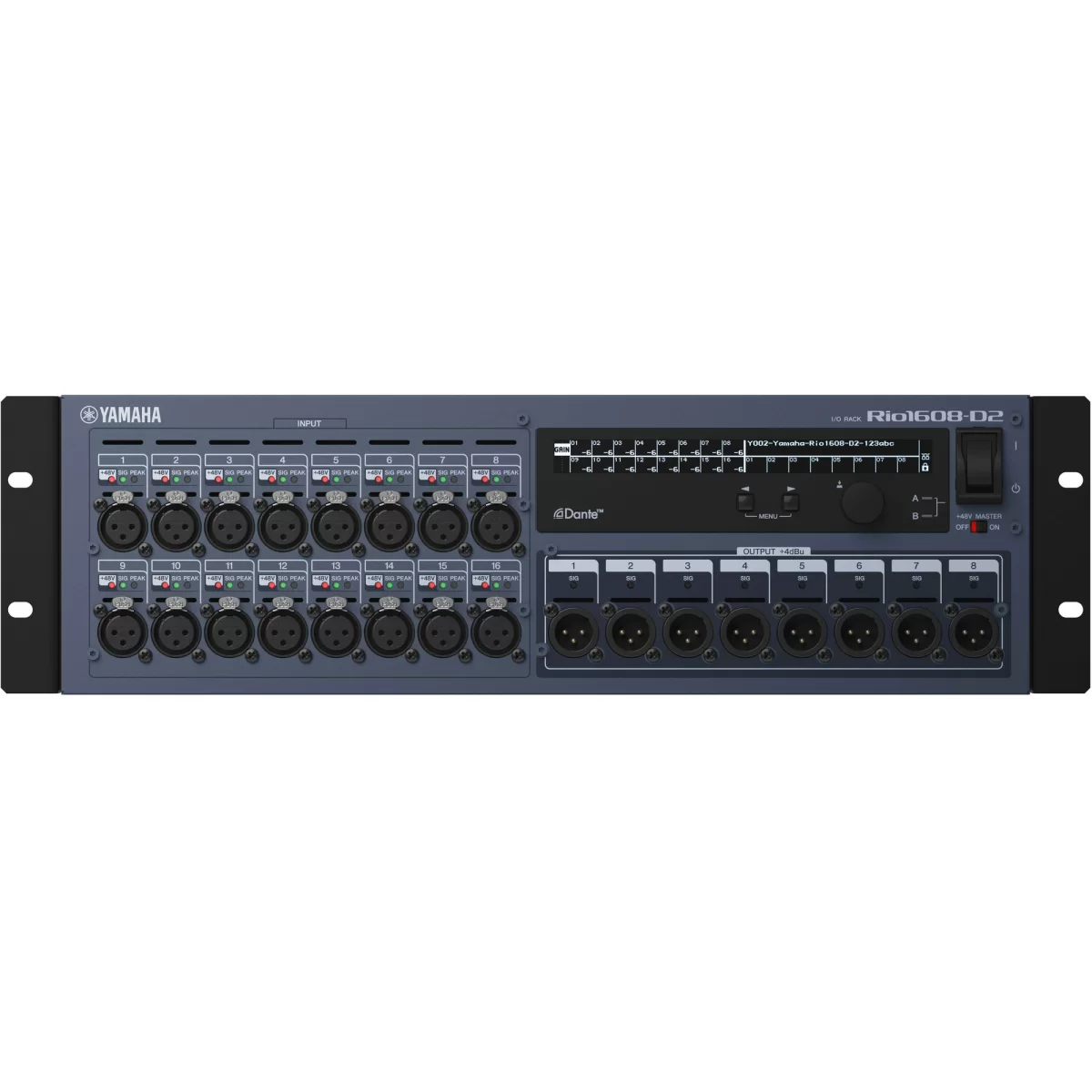

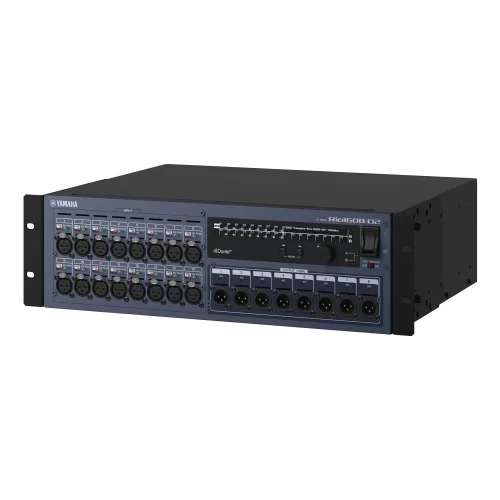

Yamaha Rio1608-D2 Цифровое устройство 16 входов/8 выходов

Yamaha RIO1608-D2 - Цифровой микшер.

Высокопроизводительный I/O-рэк имеет 16 аналоговых входов и 8 аналоговых выходов и совместим с консолями серий Yamaha CL и QL, а также с серией RIVAGE PM. Rio1608-D2 подключается напрямую к цифровым аудиосетям Dante, что позволяет гибко конфигурировать систему. Для высокой надежности встроены два блока питания, а символьный/графический дисплей обеспечивает удобную визуальную проверку.

Особенности:

• 16 аналоговых входов и 8 выходов
• Поддерживаются резервные подключения через основной и вторичный разъемы, а также последовательные соединения
• Полноценный дисплей и локальное управление усилением и другими параметрами
• Два встроенных блока питания для высокой надежности
• Потребляемая мощность: 72 Вт

Yamaha Rio3224-D2 и Rio1608-D2 — это высокопроизводительные I/O-рэки со встроенной аудиосетью Dante. Спроектированные и изготовленные для достижения выдающейся звуковой прозрачности в соответствии с философией «естественного звука» Yamaha, они играют важнейшую роль в поддержке исполнительских возможностей связанной консоли, предлагают широкую свободу размещения и многочисленных комбинаций блоков, а также допускают резервирование для высокой надежности. Rio3224-D2 и Rio1608-D2 — не только стандартные компоненты цифровой микшерной системы RIVAGE PM7, но и полностью совместимы с цифровыми микшерными консолями серий CL и QL, обеспечивая отличное качество звука и работы, максимально использующее потенциал сети Dante.

Качество звука серии RIVAGE PM как основа творческой свободы

Приверженность Yamaha принципам живого звукоусиления в полной мере реализована в I/O-рэках Rio3224-D2 и Rio1608-D2: они обеспечивают чистое снятие сигнала со сцены с последующим формированием звука по усмотрению инженера. Аналоговые схемы, разработанные для I/O-рэков Rio3224-D и Rio1608-D первого поколения, были переработаны. Результат — звук, знаменующий очередной этап эволюции концепции «естественного звука» Yamaha, и производительность, вполне соответствующая статусу серии RIVAGE PM.

Сетевой протокол Dante для гибкого построения системы

Сетевой протокол Dante от Audinate обеспечивает широкую гибкость при настройке и конфигурировании системы. Dante позволяет использовать практически любые комбинации устройств под конкретную задачу и размещать их наиболее удобным образом. Кроме того, предусмотрено резервирование, поддерживающее работу системы даже при возникновении неисправности. Программное приложение Dante Controller упрощает и делает гибким патчинг устройств в сети.

Помимо поддержки стандарта AES67, обеспечивающего совместимость аудио по IP, Dante предоставляет ряд ценных возможностей, включая Dante Device Lock для предотвращения несанкционированного управления и Dante Domain Manager для эффективной аутентификации пользователей и ролевого разграничения доступа.

Двойные резервные блоки питания и оптимизированное охлаждение

Отказ питания — серьезный риск при эксплуатации любого аудиоустройства ввода-вывода. Оба I/O-рэка, Rio3224-D2 и Rio1608-D2, оснащены двумя блоками питания, что снижает вероятность простоя во время шоу из-за потери питания. При неисправности одного источника работа продолжается без сбоев, пока активен второй. Схема внутренних воздушных потоков также была переработана, что позволило снизить шум вентиляторов и сделать работу устройства заметно тише.

Символьные дисплеи и усовершенствованное управление

Еще одно улучшение Rio3224-D2 и Rio1608-D2 — символьные дисплеи со значками вместо базовых светодиодных индикаторов. Они позволяют быстро и наглядно проверять настройки Dante, уровни, усиление, фильтры высоких частот, фантомное питание и другие параметры. Редактирование усиления, фильтров высоких частот и настроек фантомного питания доступно непосредственно с интерфейса I/O-рэка, при необходимости их можно заблокировать. Предусмотрена и удаленная работа через программное обеспечение R Remote.

Цифровая компенсация изменений аналогового усиления

Если к одному I/O-рэку подключено несколько консолей и операторы изменяют аналоговое усиление, результат может оказаться непредсказуемым и, как правило, нежелательным. Rio3224-D2 и Rio1608-D2 оснащены функцией Gain Compensation, которая автоматически корректирует усиление на цифровом каскаде, компенсируя изменения аналогового усиления и гарантируя постоянный уровень сигнала, передаваемого в сеть.

Характеристики:

• Частота дискретизации (внешняя): 44,1 кГц, 48 кГц, 88,2 кГц, 96 кГц, +4,1667%, +0,1%, –0,1%, –4,0% (±200 ppm)
• Задержка сигнала: менее 1,7 мс (Rio INPUT → Rio OUTPUT, подключение к PM10 через Dante, Fs=96 кГц, задержка приема Dante 0,25 мс)
• Общий коэффициент гармонических искажений (THD): менее 0,05% (20 Гц – 20 кГц @+4 дБн в 600 Ом, Fs=48 кГц); менее 0,05% (20 Гц – 40 кГц @+4 дБн в 600 Ом, Fs=96 кГц), INPUT → OUTPUT, усиление входа = мин.
• АЧХ: +0,5, –1,5 дБ (20 Гц – 20 кГц, относительно выхода +4 дБн @1 кГц, Fs=48 кГц) / +0,5, –1,5 дБ (20 Гц – 40 кГц, относительно выхода +4 дБн @1 кГц, Fs=96 кГц)
• Динамический диапазон: 112 дБ тип. (ЦАП), 108 дБ тип. (INPUT → OUTPUT, усиление входа = мин.)
• Эквивалентный входной шум: –128 дБн тип. (усиление входа = макс.)
• Остаточный выходной шум: –88 дБн (ST master off)
• Переходное затухание (Crosstalk): -100 дБ (соседние каналы INPUT/OUTPUT, усиление входа = -6 дБ, @1 кГц, измерено с фильтром 30 дБ/окт. @22 кГц)
• Требования к питанию: 100–240 В, 50/60 Гц
• Потребляемая мощность: 72 Вт
• Ширина × Высота × Глубина: 480 × 132 × 368 мм
• Вес: 9,6 кг
• Аксессуары: руководство пользователя, кабель питания AC (250 см)
• Прочее: NC Value: FAN MODE LOW: NC=15 / HIGH: NC=25 (точка измерения: 1 м от передней панели); рабочая температура: 0 – 40 °C; температура хранения: –20 – 60 °C
• Аналоговые входы: 16 (XLR-3-31, балансные)
• Аналоговые выходы: 8 (XLR-3-32, балансные)
• Dante: Primary/Secondary, etherCON Cat5e, 1000Base-T, 24-бит или 32-бит; 16 каналов (Rio1608-D2 → другие устройства), 8 каналов (другие устройства → Rio1608-D2)
• Фантомное питание: +48 В пост. тока (подается на входные XLR-разъемы через индивидуальные управляемые программно переключатели)
• Максимальный выходной уровень (переключатель внутри корпуса): +24 дБ (по умолчанию): номинал +4 дБн, макс. до клиппинга +24 дБн; +18 дБ: номинал -2 дБн, макс. до клиппинга +18 дБн
• AES/EBU выходы: —
