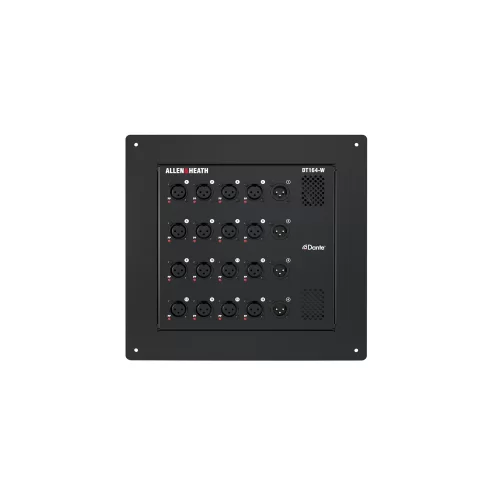

Allen & Heath DT164-W Настенный/напольный Dante I/O экспандер, 16x4

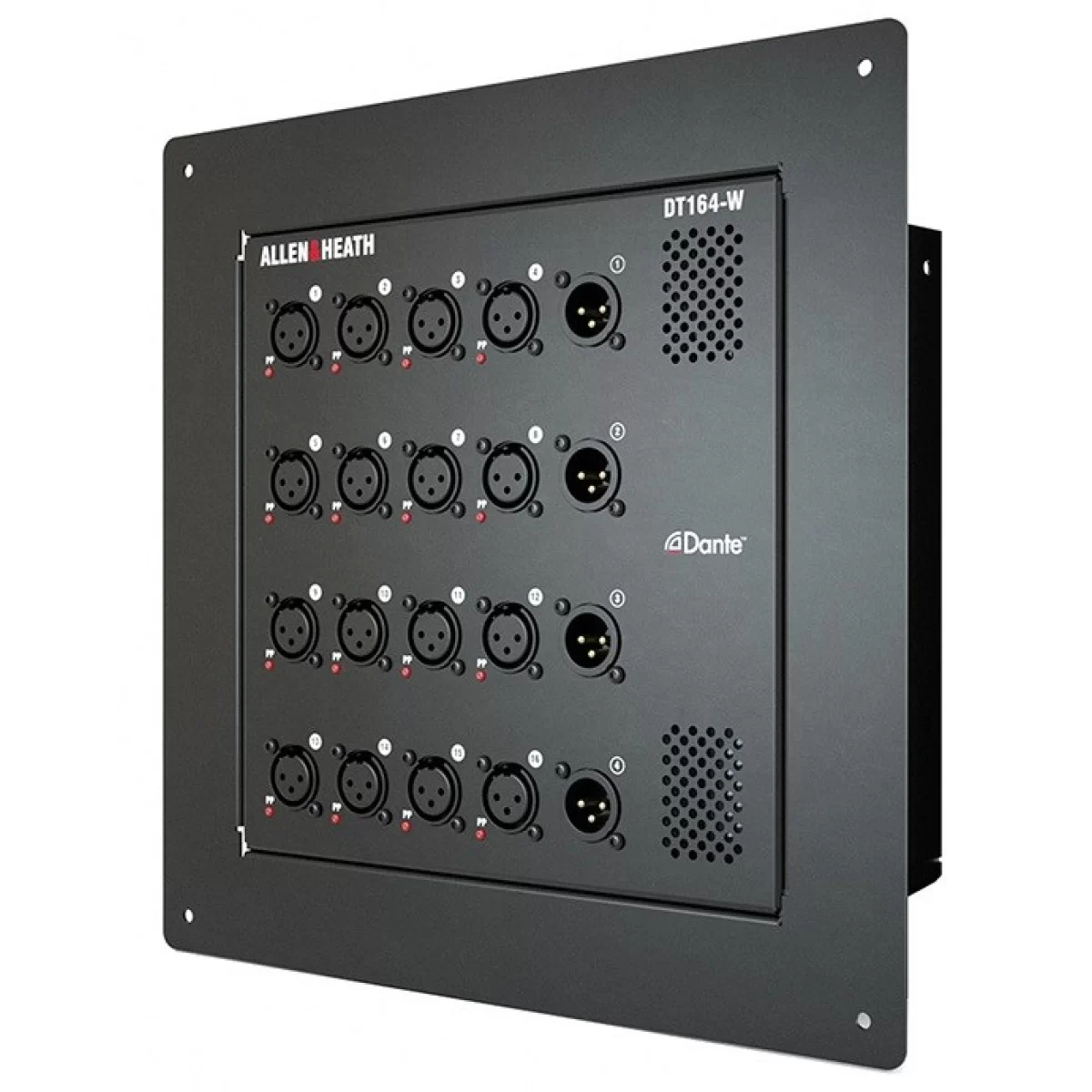

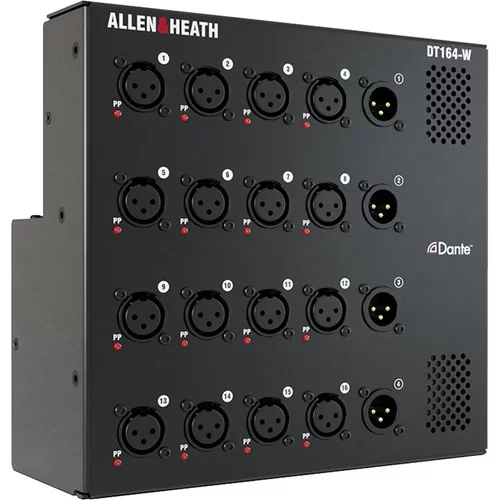

Allen & Heath dLive-DX164-W - Настенный модуль дополнительных входов-выходов для систем dLive или SQ. DX164-W имеет 16 микрофонных предусилителей с независимыми светодиодными индикаторами Phantom Power, а также 4 линейных выхода XLR.

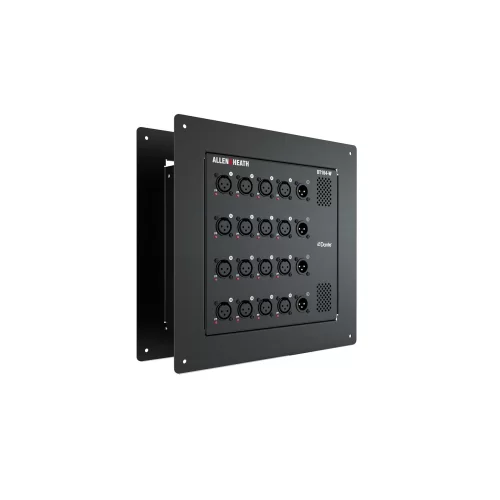

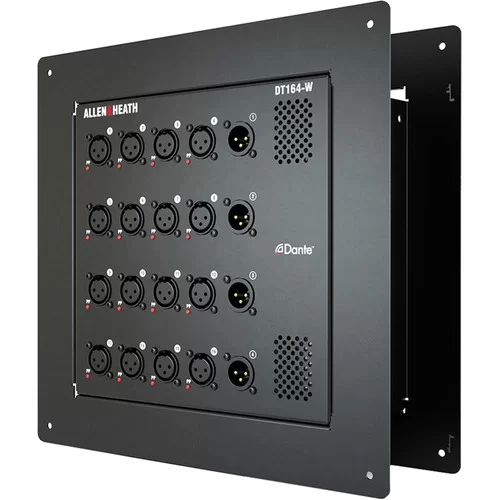

Двусторонняя рамка для монтажа позволяет устанавливать его на стену либо встраивать в стену. Кроме того, его также можно монтировать в стандартную коробку NEMA 12x12” или аналогичную ей, либо в лючок на полу сцены. Разъем для кабеля питания IEC может быть заменен на кабельный ввод и клеммную колодку для фиксированной инсталляции; также доступен резервный блок питания DC 12V.

К стандартной системе dLive можно подключить до 6 устройств DX164-W - четыре через MixRack и два через Surface - допускается до 96 удаленных входов и 24 удаленных выходов в дополнение к тем, которые предоставляются MixRack и Surface. До 46 устройств могут быть добавлены в систему dLive через карту DX Link или DX Hub (808 аналоговых входов, 224 аналоговых выхода).

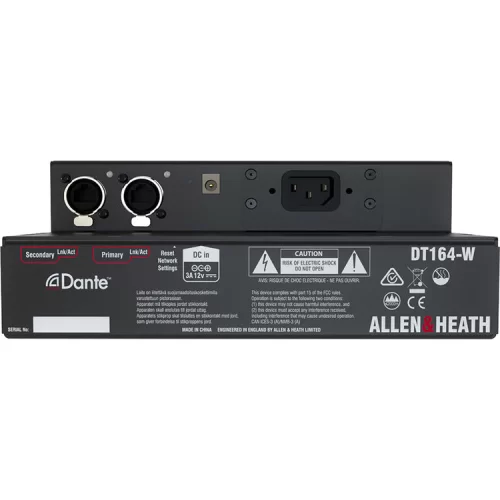

DX164-W подключается через один кабель Cat5e (уровень 2 на основе Ethernet) к dLive Surface, MixRack, DX Hub или вышестоящему DX164-W / DX168 через защищенный порт etherCON. Второй блокирующий порт etherCON предназначен для резервного подключения к совместимому оборудованию или для последовательного подключения к нисходящему DX164-W или DX168 для дополнительного удаленного ввода-вывода.

С системой SQ два устройства могут быть последовательно соединены и подключены непосредственно к порту SQ SLink, при этом дополнительная плата SLink для SQ обеспечивает большее количество подключений. Для более распределенной системы концентратор DX может обрабатывать до 8 модулей DX164-W или DX168 в любой комбинации, которые можно свободно подключать к 48 входным каналам SQ.

Характеристики:

• Входы: 16 × XLR (микрофонные, балансные, фантомное питание +48 В с индикацией на канал)
• Выходы: 4 × XLR (линейные, балансные)
• Соединение: EtherCON с блокировкой (последовательная цепь или резервирование)
• Установка: настенный монтаж или установка на сцене (совместим с ACE Backstage 174SLBK)
• Корпус: под стандартную коробку NEMA 12 × 12"
• Питание: 100–230 В AC (IEC или винтовые клеммы) или 12 В DC (резервное)
• Частота дискретизации: 96 кГц (конвертеры)
