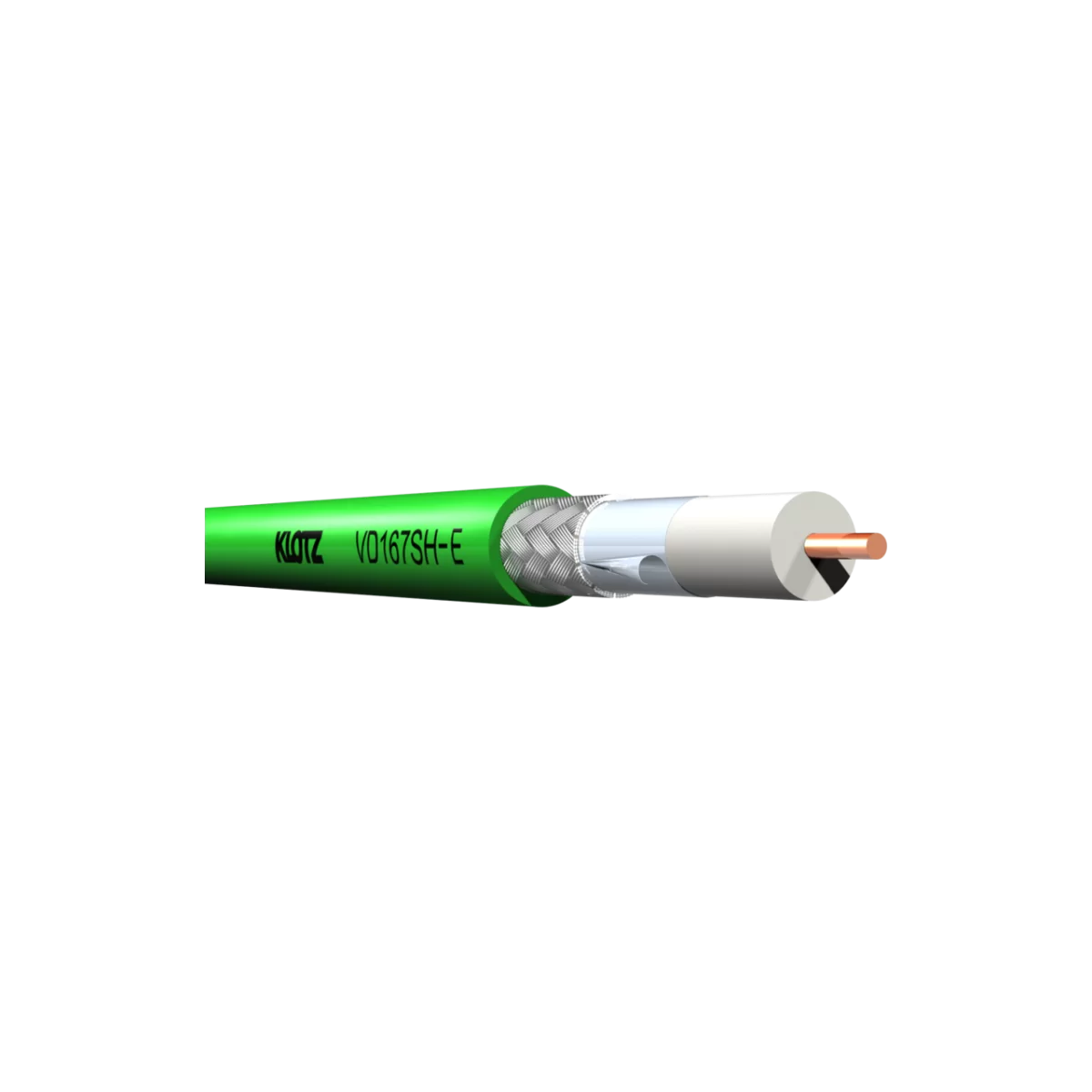

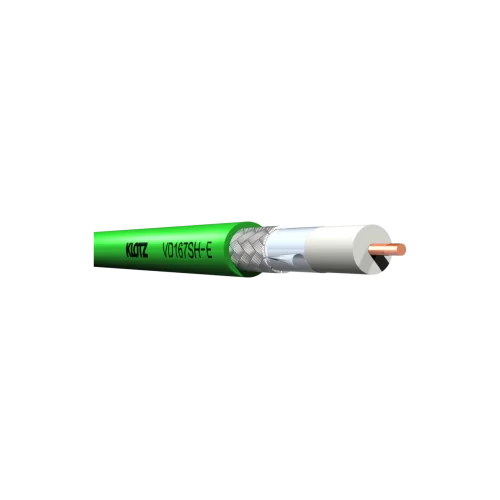

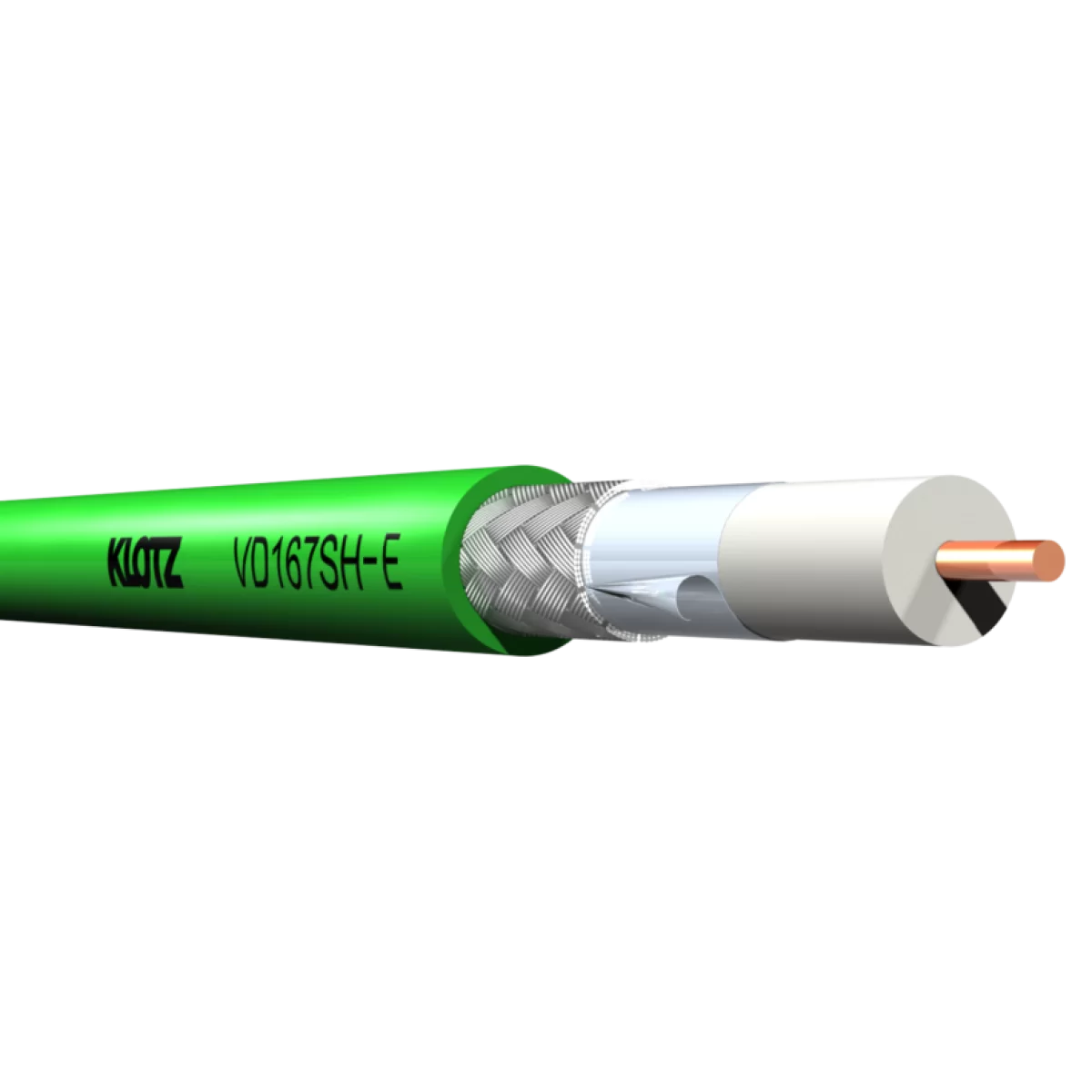

Klotz VD167SH-E Кабель коаксиальный цифровой HD SDI

Klotz VD167SH-E - Кабель коаксиальный цифровой HD SDI видео кабель 75 Ом.

Цифровой видеокабель HD-SDI 1,6/7,2 AF, оболочка FRNC, класс Eca. Отличается сверхнизкими потерями и предназначен для передачи аналоговых и цифровых сигналов на большие расстояния. Сплошной медный проводник диаметром 1,63 мм обеспечивает минимальное затухание. Кабель передает сигнал SDI на расстояние до 625 м, HD-SDI 1,5 Гбит/с — до 177 м, 3,0 Гбит/с — до 122 м, 12 Гбит/с — до 110 м. Двойное экранирование из алюминиевой фольги и медной оплетки с коэффициентом 95% защищает от помех. Оболочка FRNC не поддерживает горение и не содержит галогенов.

Характеристики:

• Тип кабеля: коаксиальный
• Центральный проводник: цельная луженая медь, диаметр 1,63 мм
• Изоляция: пенополиэтилен (Foam-Skin PE), физически вспененный, диаметр 7,2 мм
• Экран 1: AL/PET/AL двухслойная фольга
• Экран 2: оплетка из луженой меди, покрытие > 95 %
• Наружная оболочка: FRNC, зеленая, пламязамедляющая
• Наружный диаметр: 10,2 мм
• Волновое сопротивление: 75 Ом ± 2 %
• Емкость: 53 пФ/м
• Коэффициент укорочения: 84 %
• Сопротивление внешнего проводника: 4,9 Ом/км
• Затухание экранирования: > 95 дБ
• Затухание (дБ/100 м): 1 МГц — 0,5; 5 МГц — 1,0; 10 МГц — 1,4; 100 МГц — 3,9; 135 МГц — 4,8; 200 МГц — 5,5; 270 МГц — 6,5; 360 МГц — 7,8; 500 МГц — 9,3; 750 МГц — 11,3; 1000 МГц — 13,1; 1500 МГц — 16,4; 3000 МГц — 24,2; 6000 МГц — 36,4; 12000 МГц — 57,4
• КСВН (возвратные потери): 30–300 МГц — > 25 дБ; 300–1500 МГц — > 23 дБ; 1500–3000 МГц — > 21 дБ; 3000–12000 МГц — > 15 дБ
• Рабочая температура: от –30 до +70 °C
• Минимальный радиус изгиба: при стационарной прокладке — 6 × наружный диаметр
• Не содержит опасных веществ (RoHS 2011/65/EU), CE (LVD 2014/35/EU), REACH 1907/2006, безгалогенный (IEC 60754-1, IEC 60754-2), низкое дымообразование (IEC 61034-1, IEC 61034-2), стойкость к распространению пламени (IEC 60332-1-2, IEC 60332-3-24 CAT C)
