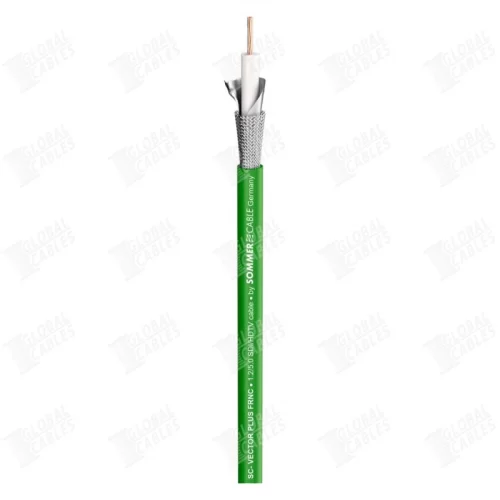

Sommer Cable 600-0274FC Коаксиальный видеокабель, 1х0,88 мм2

Sommer Cable 600-0274FC - Кабель коаксиальный  с малыми потерями для аналоговых видеосигналов HD-SDI Long Distance  негорючий (CPR версия)

Вплоть до горизонта... и еще чуть дальше. Это диапазон передачи SC-Vector Plus CPR версии 1.2/5.0, поскольку благодаря своим особым размерам и конструкции он был разработан для передачи HD-SDI на большие расстояния. Даже в качестве аналогового кабеля он уже довольно хорош: можно передавать видеосигналы на расстояние до 1000 м, а в качестве SDI-кабеля его можно использовать на расстояния до 600 м. SC-Vector Plus CPR версии 1.2/5.0 имеет превосходную защиту, состоящую из луженой медной сетки и фольги AL/PT. При использовании HD-SDI дальность передачи зависит от используемого битрейта (сжатого или несжатого). При скорости 1,485 Гбит/с (без сжатия) значение демпфирования рассчитывается на половине битрейта (720 МГц). Важным параметром считается достижимая длина кабеля при значении затухания <30 дБ.

Преимущества:

• Превосходные показатели демпфирования на больших расстояниях до 1000 м.
• Прочная и долговечная гибкая внешняя оболочка.

Применение:

• Цифровая передача HD/SDI на большие расстояния.
• Прокладка для спортивных и крупных телевизионных мероприятий; ПТС-фургоны.

Характеристики:

• Цвет: зеленый.

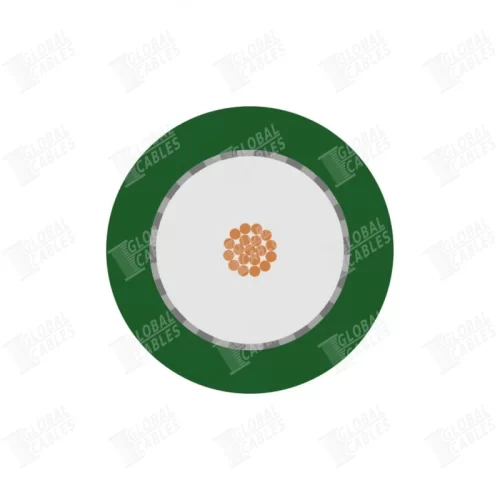

• Конструкция:1x02YS(ST)CH1,2/5,0.
• Материал оболочки: FRNC невоспламеняющийся, не поддающийся коррозии.
• Диаметр оболочки: 6,95 мм.
• Количество каналов (видео): 1.
• Внутренний проводник (видео): 1.
• Внутренний проводник (видео): 0,88 мм2.
• Диаметр внутреннего проводника (видео): 1,2 мм.
• AWG (видео): 18.

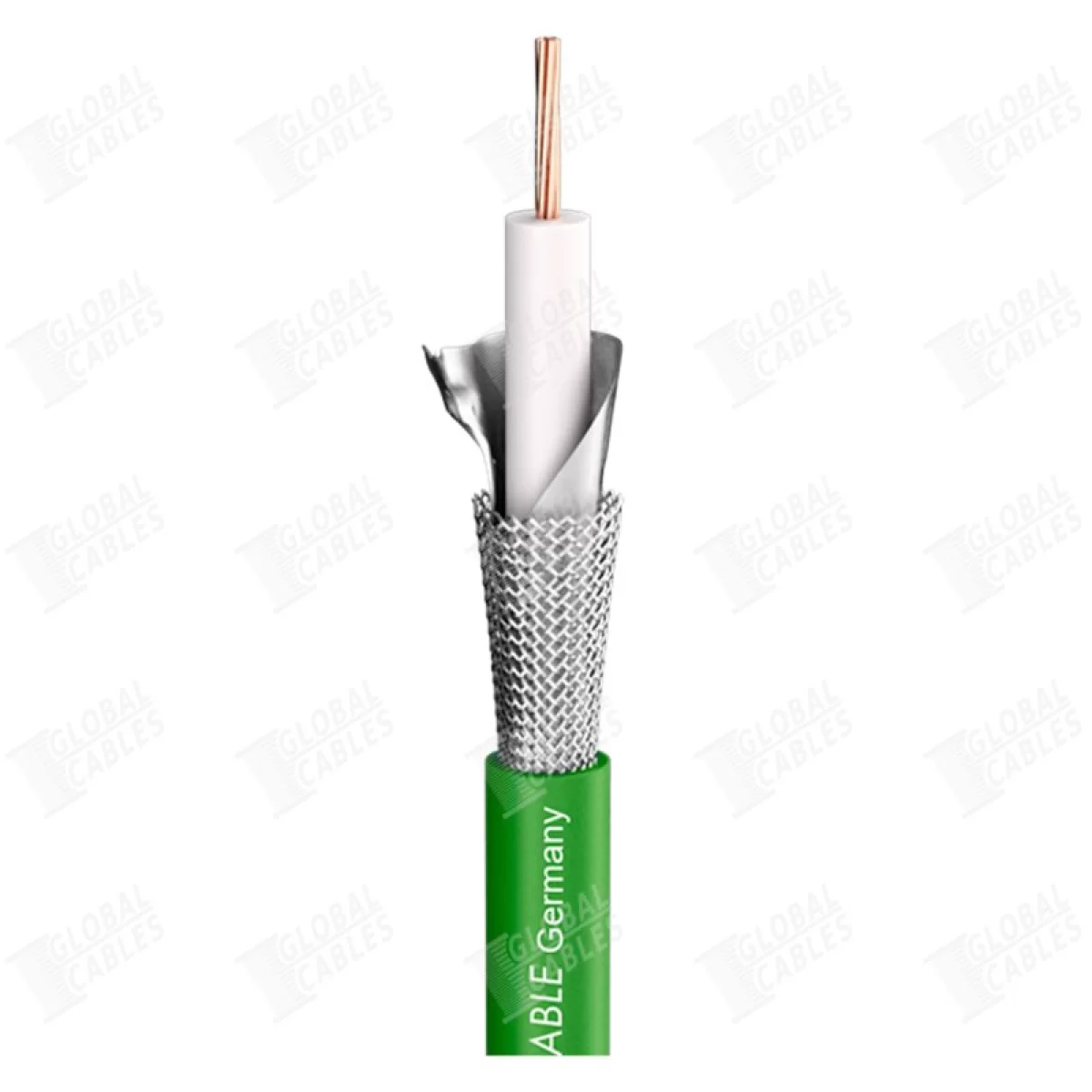

• Экранирование: AL / PT фольга + медная оплетка луженая.
• Коэффициент экранирования: 100%.
• Медные жилы (видео): 7.
• Диаметр медной жилы: 0,40 мм.
• Материал изоляции проводника: Foam / Skin-PE.
• Диаметр изоляции проводника: 5 мм.
• Вес 1 м: 52,09 г.
• Пожарная нагрузка на 1 м: 0,2 кВтч.
• Коэффициент скорости: 0,8.
• Температура мин.: -10 С.
• Температура макс.: 80 С.
• Максимальное расстояние передачи (SMPTE 425M, 3G): 162 м.
• Максимальное расстояние передачи (SMPTE 2081, 6G): 111 м.
• Максимальное расстояние передачи (SMPTE 2082, 12G): 78 м.
• Ширина: 7 мм.
• Высота: 7 мм.
• Емкость проводник/экран на 1 м (видео): 52 пФ.
• Демпфирование на частоте 200 МГц (100 м и 20 C): 8,6 дБ.
• Демпфирование на частоте 470 МГц (100 м и 20 C): 13,4 дБ.
• Демпфирование на частоте 862 МГц (100 м и 20 C): 18,2 дБ.
• Демпфирование на частоте 1000 МГц (100 м и 20 C): 19,9 дБ.
• Демпфирование на частоте 1485 МГц (100 м и 20 C): 24,5 дБ.
• Демпфирование на частоте 1750 МГц (100 м и 20 C): 26,7 дБ.
• Демпфирование на частоте 2150 МГц (100 м и 20 C): 29,9 дБ.
• Демпфирование на частоте 3000 МГц (100 м и 20 C): 35,9 дБ.
• Демпфирование на частоте 6000 МГц (100 м и 20 C): 51,5 дБ.
• Демпфирование на частоте 9000 МГц (100 м и 20 C): 63,5 дБ.
• Демпфирование на частоте 1200 МГц (100 м и 20 C): 73,5 дБ.
• Сопротивление: 75 Ом.
• Сопротивление проводника на 1 км: 21 Ом.
• Сопротивление экрана на 1 км: 11 Ом.
• BPVo-Euroclass: Cca.
