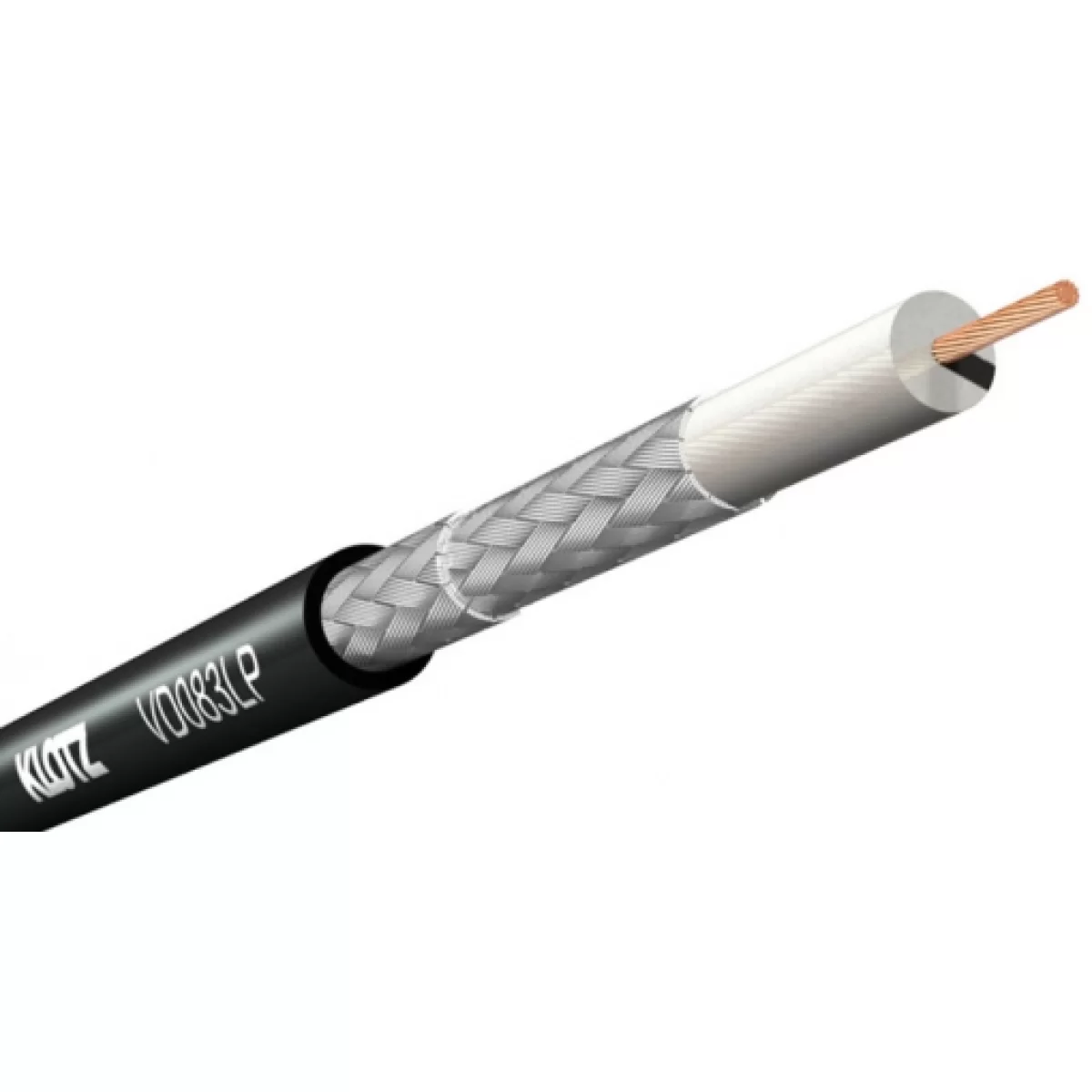

Klotz VD083LP Кабель коаксиальный HD-SDI цифровой

KLOTZ VD083LP - Кабель коаксиальный.

Видеокабель HD-SDI высокой гибкости 0,8L/3,7 DZ, оболочка PUR. Отличается гибким многожильным проводником, двойной плотной оплеткой из луженой меди и устойчивостью к частым переключениям. PUR-оболочка обеспечивает высокую прочность, устойчивость к истиранию и повреждениям. Кабель предназначен для мобильной передачи цифровых видеосигналов на расстояния до 70 метров. Сверхтонкий многожильный проводник помещен в физически вспененный диэлектрик и защищен двойной оплеткой из медной проволоки с коэффициентом экранирования более 98%. Кабель передает сигнал 1,5 ГБ на расстояние до 70 м, 3 ГБ — до 50 м. Надежное решение для профессиональных видеосистем.

Характеристики:

• Тип кабеля: коаксиальный
• Назначение: видео / радиочастотное
• Центральный проводник: многожильная луженая медь, 19 × 0,16 мм
• Изоляция: газонаполненный вспененный полиэтилен (PE), диаметр 3,7 мм
• Экран: двойная оплетка из луженой меди, покрытие > 95 %
• Наружная оболочка: PUR
• Наружный диаметр: 6,1 мм
• Волновое сопротивление: 75 Ом
• Емкость: 54 пФ/м
• Коэффициент укорочения: 81 %
• Затухание экранирования: > 90 дБ
• Сопротивление внешнего проводника: 7,6 Ом/км
• Затухание (дБ/100 м): 1 МГц — 0,9; 5 МГц — 2,0; 10 МГц — 2,8; 71,5 МГц — 8,4; 88,5 МГц — 9,4; 100 МГц — 10,0; 135 МГц — 11,7; 180 МГц — 13,3; 270 МГц — 16,5; 360 МГц — 19,3; 540 МГц — 23,7; 750 МГц — 29,6; 1000 МГц — 34,4; 1500 МГц — 43,2; 3000 МГц — 64,1; 6000 МГц — 98,8; 12000 МГц — 168,4
• КСВН (возвратные потери): 30–300 МГц — > 24 дБ; 300–1500 МГц — > 22 дБ; 1500–6000 МГц — > 15 дБ
• Рабочая температура: от –40 до +70 °C
• Минимальный радиус изгиба: при стационарной прокладке — 4 × наружный диаметр, при подвижном применении — 8 × наружный диаметр
• Не содержит опасных веществ (RoHS 2011/65/EU), CE (LVD 2014/35/EU), REACH 1907/2006, безгалогенный (IEC 60754-1), не выделяет коррозионно-активные газы (IEC 60754-2), стойкость к распространению пламени (IEC 60332-1-2), теплота сгорания 0,18 кВт·ч/м
