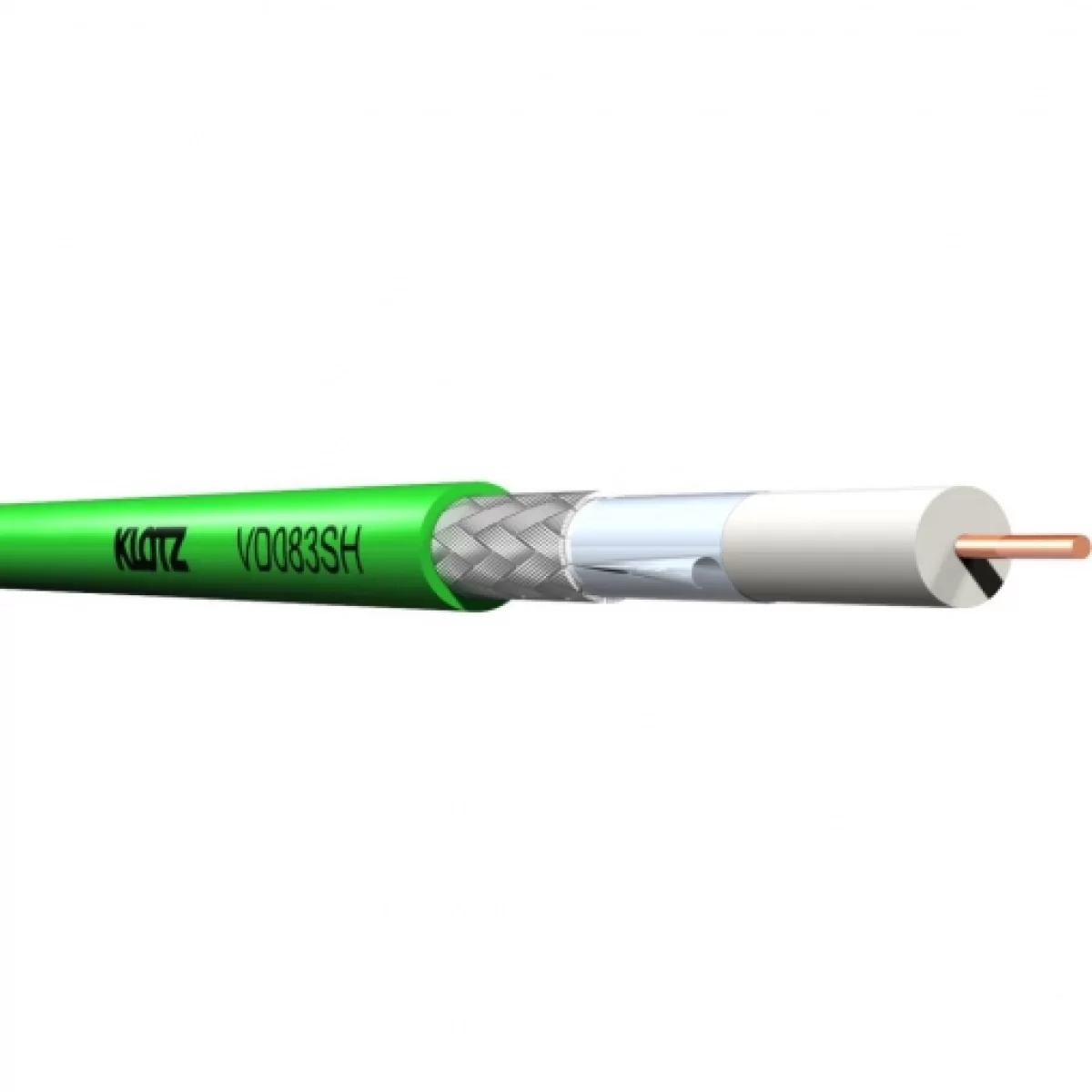

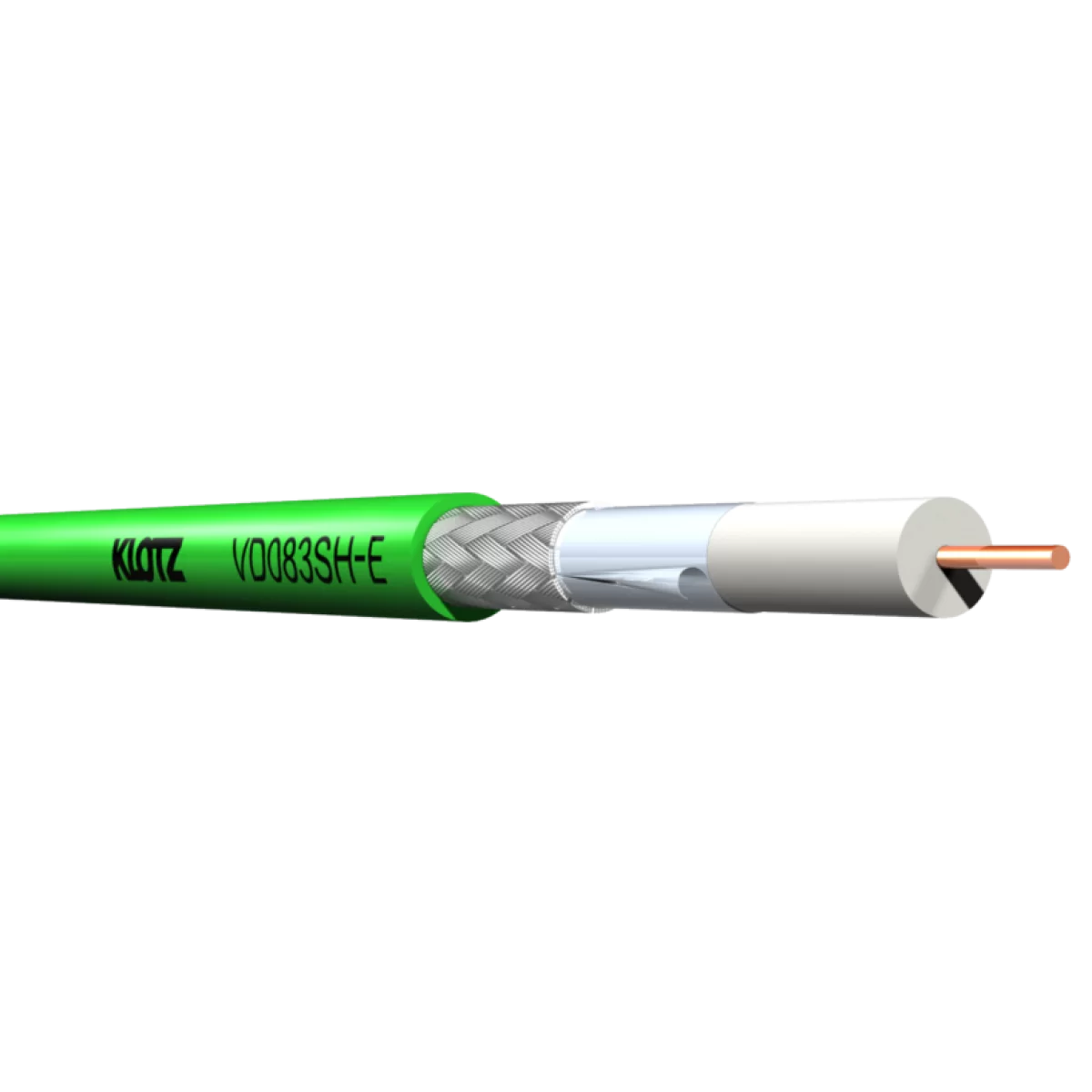

Klotz VD083SH-E Кабель коаксиальный HD-SDI цифровой

KLOTZ VD083SH - Кабель коаксиальный.

Цифровой видеокабель HD-SDI 0,8/3,7 AF, оболочка FRNC, класс Eca. Предназначен для передачи цифровых и аналоговых видеосигналов, подходит для стационарных и временных инсталляций. Кабель не поддерживает горение и не содержит галогенов. Сплошной медный проводник диаметром 0,80 мм помещен в физически вспененный диэлектрик, обеспечивающий передачу с низким затуханием. Двойное экранирование из алюминиевой фольги и медной оплетки с коэффициентом 95% защищает от помех. Оболочка FRNC не поддерживает горение и не содержит галогенов.

Характеристики:

• Тип кабеля: коаксиальный цифровой (HD-SDI)
• Центральный проводник: цельная луженая медь, диаметр 0,80 мм
• Изоляция: газонаполненный вспененный полиэтилен (Foam-Skin PE), диаметр 3,7 мм
• Экран: двойной (AL/PET/AL фольга + оплетка из луженой меди, покрытие 95 %)
• Наружная оболочка: ПВХ, зеленая
• Наружный диаметр: 6,0 мм
• Волновое сопротивление: 75 Ом ± 1 %
• Емкость: 55 пФ/м
• Коэффициент укорочения: 81 %
• Сопротивление внешнего проводника: 8 Ом/км
• Затухание экранирования: > 90 дБ
• Затухание (дБ/100 м): 1 МГц — 0,9; 5 МГц — 2,1; 10 МГц — 3,0; 100 МГц — 8,4; 135 МГц — 9,0; 200 МГц — 11,6; 500 МГц — 18,7; 750 МГц — 22,9; 1000 МГц — 26,8; 1500 МГц — 33,1; 3000 МГц — 48,0; 6000 МГц — 70,0; 12000 МГц — 103,2
• КСВН (возвратные потери): 30–300 МГц — > 25 дБ; 300–1500 МГц — > 23 дБ; 1500–3000 МГц — > 21 дБ; 3000–12000 МГц — > 15 дБ
• Рабочая температура: от –30 до +70 °C
• Минимальный радиус изгиба: 35 мм
