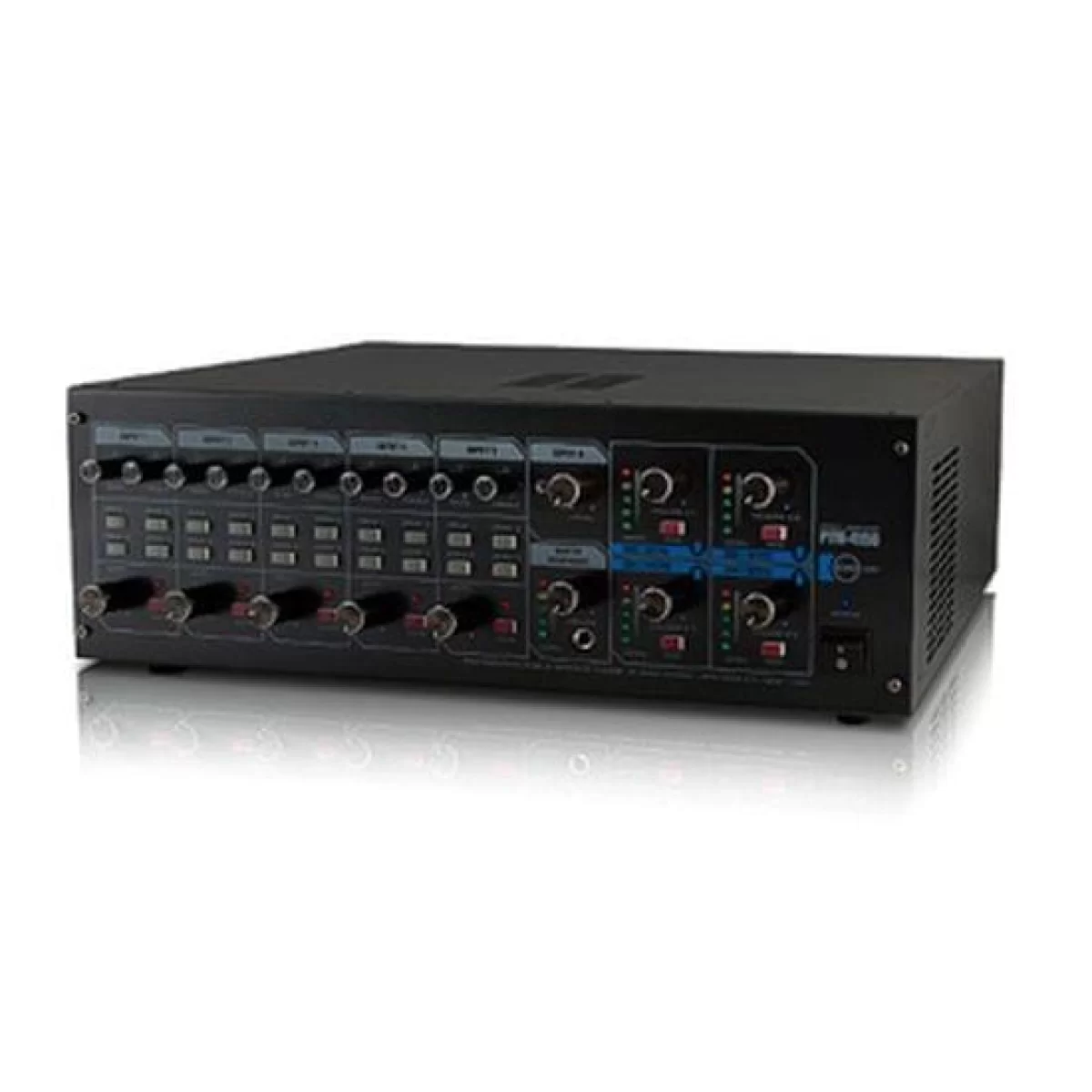

CVGaudio PTM-4150 Трансляционный микшер-усилитель, 4х150 Вт.

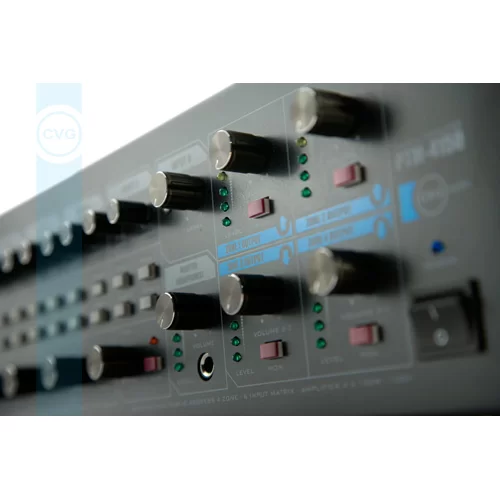

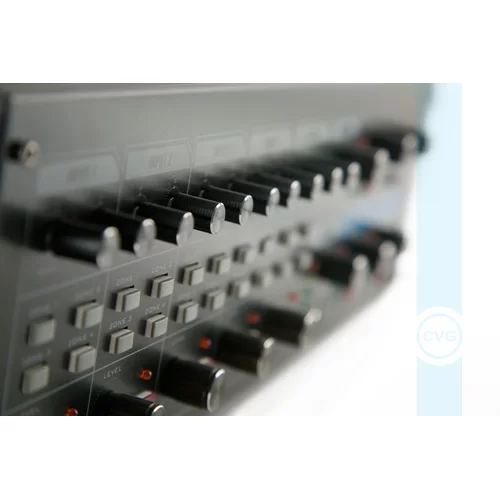

Устройство имеет 4 выходных канала мощностью по 150W каждый и шесть входов для подключения различных источников сигнала – микрофоны оповещения, DVD/CD плеера, звуковая карта компьютера и прочее. При этом каждый с 1-го по 5-й вход имеет специальные управляющие кнопки на лицевой панели устройства для маршрутизации звукового сигнала. Таким образом для каждого из пяти входов Вы можете указать в каком выходном канале он должен звучать. Это может быть как один канал, так и все или любая другая комбинации. В четырех выходных каналах усилителя может единовременно воспроизводиться различный контент или быть смикшированы входящие сигналы с любых активных входов.

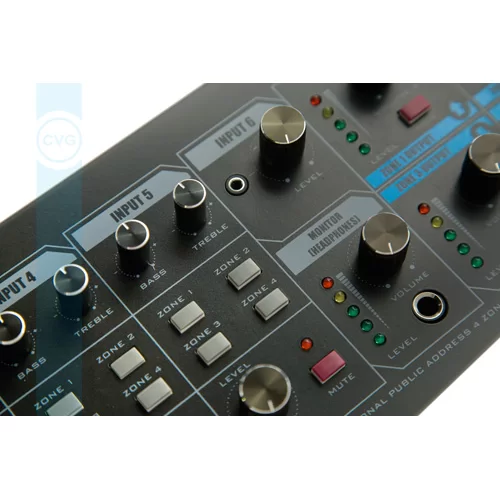

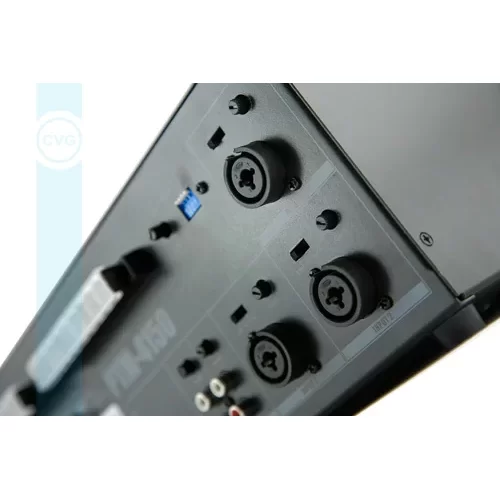

У каждого входа имеется индивидуальный двухполосный эквалайзер и индивидуальный регулятор уровня громкости. Для оперативного отключения у каждого входа на лицевой панели имеется кнопка MUTE со светодиодной индикацией. Шестой вход на разъеме miniJack 3.5mm для подключения мобильных звуковых устройств не имеет возможности маршрутизации в выбранные зоны и единовременно подключен ко всем четырем. Входа 1, 2 и 3 выполнены на универсальных симметричных разъемах TRS/XLR и имеют трехпозиционный селектор для выбора формата работы входа – микрофон / линейный сигнал / микрофон с фантомным питанием.

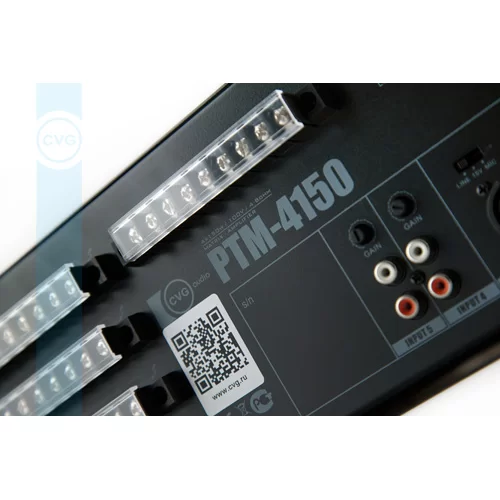

Помимо этого, для входов 1-5 предусмотрена возможность настройки чувствительности. На задней панели усилителя есть еще один приоритетный вход – TEL IN. Он используется для подключения аналогового аудио сигнала от телефонной ATC (обратите внимание, что аналоговый аудио выход предусмотрен не во всех ATC) для подачи сообщений или для подключения других звуковых устройств, требующих приоритет над остальными входами PMT-4150. Для данного входа также предусмотрена возможность выбора зоны вещания и настройка чувствительности. Каждый из четырех каналов усилителя имеет симметричные выходы для подключения внешних дополнительных усилителей мощность.



Мощность усилителя CVGaudio PMT-4150 – 4ch х 150W. В основном устройство рассчитано на работу с трансляционными 100V/70V акустическими системами, но также предусмотрены выводы для подключения 4ohm и 8ohm акустики. Единовременное подключения к усилителю акустических систем разного типа (100V/70V и low-inpedance 4/8ohm) в рамках одного выходного канала - не корректно. Мастер секция CVGaudio PTM-4150 имеет регулятор общей громкости индивидуально для каждой из четырех зон и возможность посыла сигнала на мониторый выход для контроля. Данный выход имеет мощность 1W / 8ohm и к нему можно подключить небольшой контрольный 8-ohm динамик.



CVGaudio PTM-4150 может использоваться как настольный прибор или устанавливаться в монтажную стойку. Для этого в комплект поставки входят специальные кронштейны. Высота усилителя в стойке – 3U. Благодаря широким коммутационным возможностям и отличному качеству звука CVGaudio PTM-4150 является фактически идеальным решением для не дорогих, но надежных и очень удобных в эксплуатации многозонных систем фонового звука.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

АРТИКУЛ	CVGaudio PTM-4150
НАИМЕНОВАНИЕ	Матричный микшер – усилитель, 7 входов / 7 зоны
ЭЛЕКТРОПИТАНИЕ	220V/115V – 50Hz
ЭНЕРГОПОТРЕБЛЕНИЕ	950W
МОЩНОСТЬ	4 x 150W
СПИКЕРНЫЕ ВЫВОДЫ	4ohh / 8ohm / 25V / 70V / 100V, клеммный терминал под винт
ВХОДЫ	INPUT 1/2/3 – line/mic XLR/TRS Jack 6.3mm, INPUT 4/5 – Line in 2RCA, INPUT 6 – miniJack, Tel Paging IN – разъемы под винт
ВЫХОДЫ	Симметричный Line Out для каждой зоны (винт), общий не симметричный Line out (винт), мониторный выход для наушников, выход 1W/8ohm для контрольного динамика
ЧАСТОТНЫЙ ДИАПАЗОН	80Hz – 18000Hz
ИСКАЖЕНИЯ (TDH)	<=0.5% на 1kHz
ЧУВСТВИТЕЛЬНОСТЬ	MIC:-50dB; LINE: -17dB; AUX: -18dB; TEL.PAGING: -30dB
S/N RATIO	MIC>=65dB, AUX>=75dB, TEL>=80dB
РЕГУЛИРОВКА ТЕМБРА	Bass: +/- 10dB на 100Hz Treble: +/- 10dB на 10kHz
ГАБАРИТЫ	420mm x 342mm x 133mm
МОНТАЖНАЯ СТОЙКА	3U, кронштейны для установки в комплекте поставки
ЗАЩИТА	Защита от перегрузки, перегрева, короткого замыкания, предохранитель по питанию
ВЕС	19.3kg
