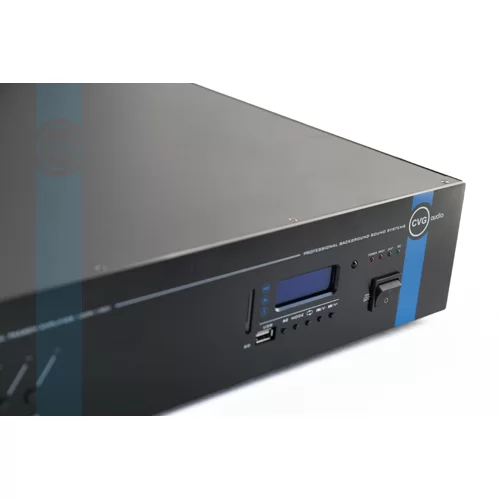

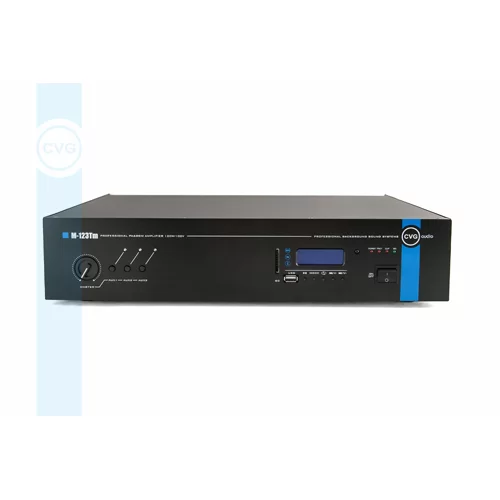

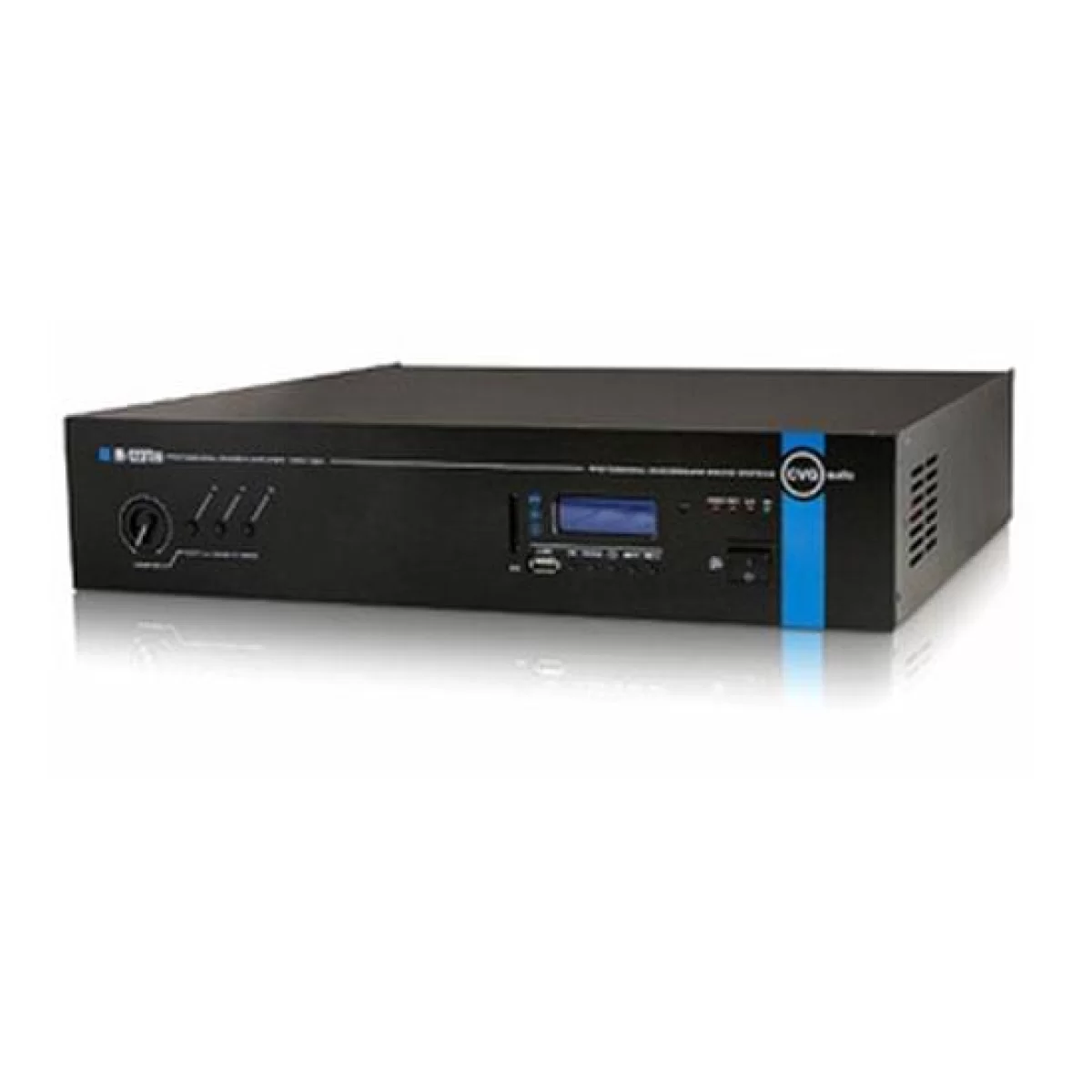

CVGaudio M-123Tm Трансляционный микшер-усилитель, 120W, MP3/FM/Bluetooth

Данная модель обеспечит отличное качество звучания и богатый функционал. Встроенный модуль источника состоит из MP3 плеера с возможностью проигрывания музыкальных треков с SDcard и USB флешь накопителей объемом до 32Gb, FM тюнера с памятью на 20 станций и возможностью подключения внешней антенны, а также Bluetooth модуля для проигрывания треков с мобильных устройств.



Усилитель имеет мощность 120W и может работать как в трансформаторном 100V (основной режим работы), так и низкоомном 4-16ohm. Усилитель одноканальный, подключаемые к нему стереофонические линейные сигналы от источников звука корректно суммируются и на акустические системы подается уже усиленный монофонический сигнал, более корректный для систем фонового звука и Public Address (обеспечивающий более равномерное звуковое поле).

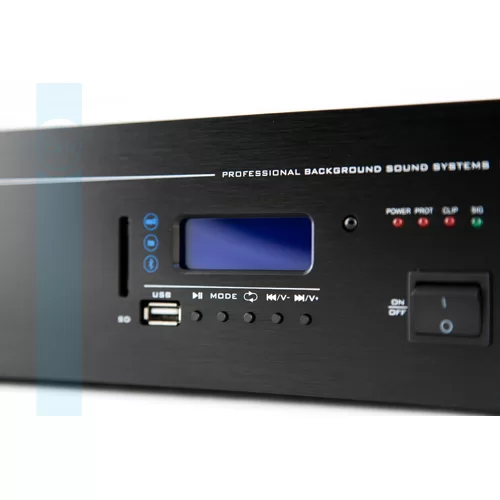

Помимо встроенного звукового модуля CVGaudio M-123Tm имеет три линейных входа выполненные на разъемах 2RCA с возможностью выбора активного с помощью селектора на лицевой панели. Каждый вход имеет индивидуальную настройку чувствительности c обратной стороны усилителя. Первый канал селектора соответствует встроенному модулю источника сигнала. По умолчанию при включении модуль переводится в режим проигрывания MP3 фалов с USB / SDcard. Последовательным нажатием кнопки MODE можно выбрать другие режимы работы модуля – FM / Bluetooth / Line in (AUX 1). Также усилитель имеет два универсальных балансных входа выполненных на комбо-разъемах TRS Jack 6.3mm / XLR.



Настраиваемый уровень чувствительности данных входов позволяет использовать их как для подключения микрофонов, так и источников сигнала линейного уровня. Линейные и балансные входа имеют раздельные двухполосные эквалайзеры, что позволяет осуществлять тонкую настройку звучания как для микрофонов, так и для устройств воспроизведения музыкального контента. Каждый балансный вход имеет возможность активации приоритета над линейными входами и встроенным плеером, а также подключения фантомного питание 24V для работы с конденсаторными / электретными микрофонами.

Если включен селектор активации приоритета, то при появлении входящего звукового сигнала на контактах данного входа все остальные линейные входа мьютируются. Также мьютирование можно осуществлять с помощью управляющих контактов – MUSIC MUTE и FULL MUTE. При замыкании пары контактов MUSIC MUTE все линейные входа и встроенный звуковой модель мьютируются, а при замыкании контактов FULL MUTE мьютируюся все полностью (контакты “нормально разомкнутые”).



Данная возможность позволяет интегрировать усилитель CVGaudio M-123Tm в систему пожарного оповещения и другие системы автоматики, где требуется управление через “сухие контакты”.

Данная модель имеет актуальный пожарный сертификат и может использоваться в системах аварийно-пожарного оповещения. Усилитель выполнен в металлическом корпусе, лицевая панель из алюминия. Для установки в монтажный шкаф в комплекте имеются кронштейны, высота прибора в монтажной стойке - 2U. Основная масса элементов управления усилителя вынесена на заднюю панель, что ограничивает не санкционированный доступ к ним со стороны обслуживающего персонала.

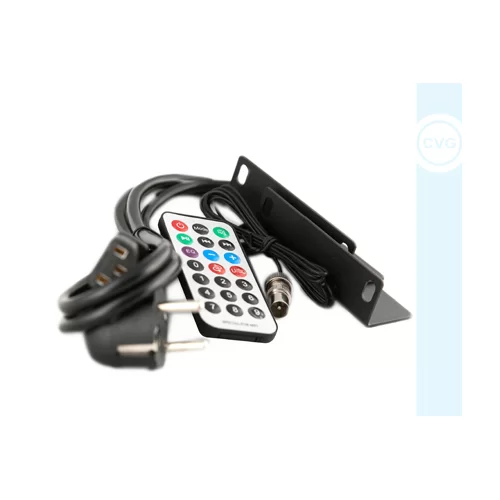

Встроенным плеером можно управлять с помощью IR пульта управления входящего в комплект поставки. При отсутствии устойчивого приема встроенным FM тюнером, есть возможность подключения внешней антенны. CVGaudio M-123Tm имеет все необходимые для подобных устройств системы защиты – защиту от перегрузки, перегрева, предохранитель по питанию, защиту от короткого замыкания. Усилитель имеет постоянное активное охлаждение.



Благодаря использованию качественного вентилятора шум при работе усилителя минимален. Отличное качество звучания и продуманная до мелочей эргономика делают данную модель (как в прочем и все остальные усилители серии М) идеальным устройством для использования в составе качественных систем фонового звука, а высокое качество сборки и используемых электронных компонентов обеспечивают долгую и безупречную работу устройства в течении всего срока службы.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

АРТИКУЛ	CVGaudio M-123Tm
ТИП	Микшер-усилитель с встроенным модулем источника сигнала для качественных систем трансляции фоновой музыки и голосового оповещения
СЕРИЯ	M series
МОЩНОСТЬ	120W

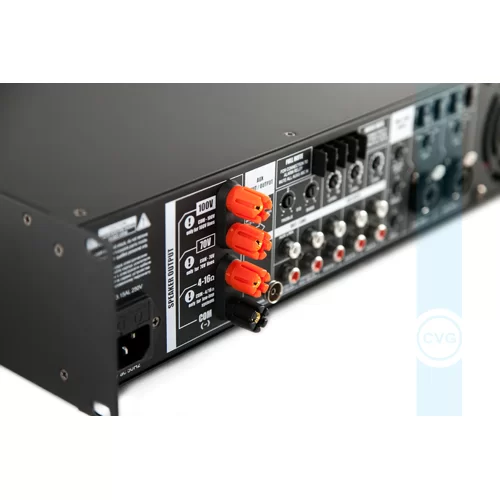

SPEAKER OUTPUT	70V/100V/4-16ohm (базовый формат использования - 100V)
ЧАСТОТНЫЙ ДИАПАЗОН	80-18000Hz-3dB (100V), 20-20000Hz-3dB(4-16ohm)
DISTORTION (TDH)	<0.3% на 1kHz, 1/3 rated output power
S/N RATIO	Line in-72dB / MIC in-70dB
ВХОДЫ	AUX IN 1,2,3 (2RCA) с селектором, MIC IN 1,2 (XLR / TRS Jack 6,3mm) c фантомным питанием и включением приоритета
ВЫХОДЫ	AUX LINK after select (RCA), THROUGH OUT сквозной (2RCA) для входа AUX1, OPERATED OUT – выход после предусилителя (RCA)
ВСТРОЕННЫЙ МОДУЛЬ ИСТОЧНИКА СИГНАЛА	MP3 player (USB / SDcard до 32Gb, MP3 / WMA) FM tuner (память на 20 станций, внешняя антенна Bluetooth (максимальный радиус действия 5 метров)
ЧУВСТВИТЕЛЬНОСТЬ MIC INPUT	6mV
ЧУВСТВИТЕЛЬНОСТЬ AUX INPUT	250mV
РЕГУЛЯТОРЫ ТЕМБРА (2 EQ РАЗДЕЛЬНО ДЛЯ ЛИНЕЙНЫХ И МИКРОФОННЫХ ВХОДОВ)	BASS +/- 10dB на 100Hz TREBLE +/- 10dB на 10kHz
ЭЛЕКТРОПИТАНИЕ	220V AC 50-60Hz
ЭЛЕКТРОПОТРЕБЛЕНИЕ	240W
ЗАЩИТА	Перезагрузка, перегрев, короткое замыкание, предохранитель по питанию
ПРЕДОХРАНИТЕЛЬ	T3.15A
ГАБАРИТНЫЙ РАЗМЕР КОРПУСА	430х383х89mm (2U – крепление в комплекте)
ВЕС	11kg
