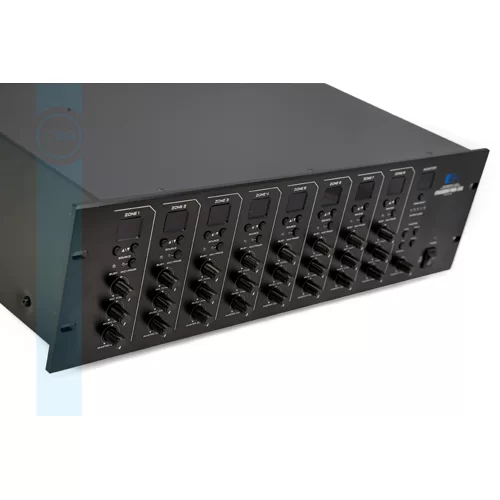

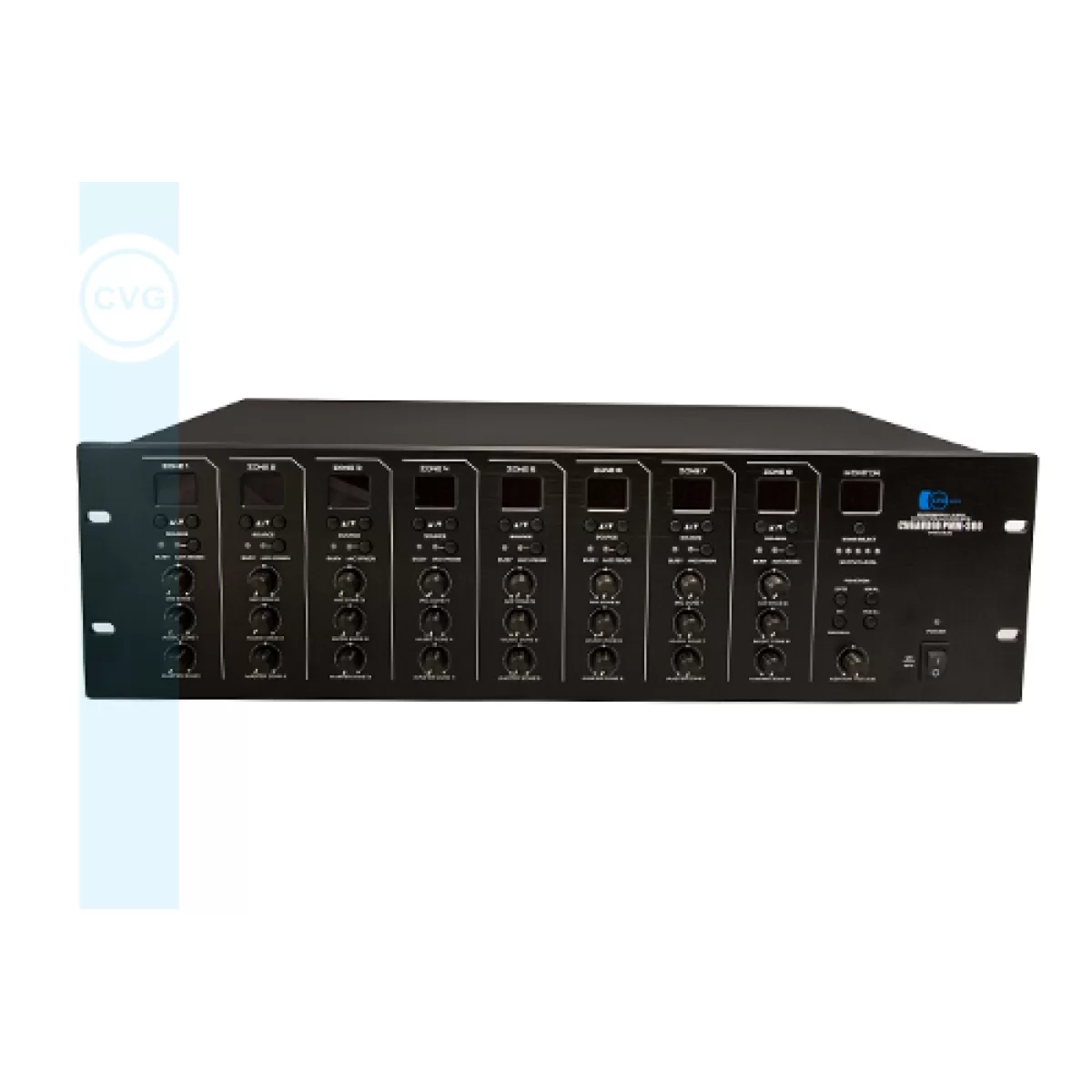

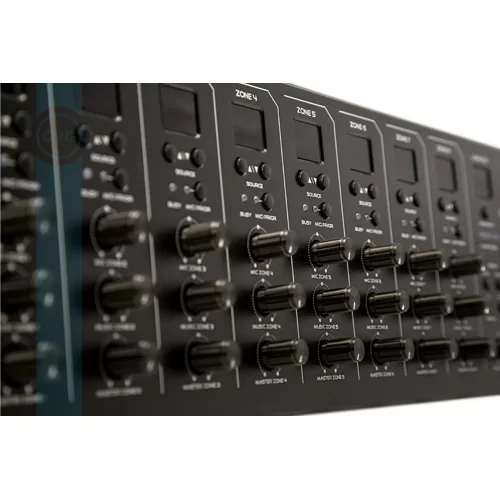

CVGaudio PMM-380 Звуковая матрица-предусилитель, 8х8 каналов

Матричный предусилитель CVGaudio PMM-380 позволяет с любого из восьми входов послать сигнал на любой из восьми выходов или на все сразу. Матрица имеет 4 линейных небалансных аудио входа 4х2RCA и 4 универсальных (Line/Mic) балансных входа 4хEuroBlock. Помимо этого, есть возможность подключить две удаленных микрофонных консоли CVGaudio MCP-8 с возможностью выбора зоны для подачи сообщения и дополнительный приоритетный микрофон аварийного оповещения.

Для удобства управления системой в матрице предусмотрена возможность подключения для каждой из восьми зон внешнего контроллера управления.

Зональные контроллеры выпускаются двух модификаций - с возможностью выбора источника звука для зоны, из которой вы производите управление и громкости воспроизведения (CVGaudio WCP-BW - белая пластиковая настенная панель, CVGaudio WCP-AM - алюминиевая полированная настенная панель), и вторая модификация имеет помимо функций, описанных выше еще дополнительные локальные линейный и микрофонный входа (CVGaudio WCP-C2M - алюминиевая полированная настенная панель, CVGaudio WCP-D2W). Подключенные к данным входам источники сигнала будут транслироваться непосредственно в зону где произведено подключение.

Внешние контроллеры и микрофонные консоли подключаются кабелем CAT5E/CAT6. Максимальное удаление контроллеров и микрофонных консолей от матрицы - 100m. В матрицах CVGaudio PMM-380 предусмотрена возможность расширения количества зон с помощью каскадного подключения нескольких матриц.

Максимальное количество устройств при таком подключении четыре, т.е при этом Вы получаете 32 отдельных зоны вещания. Первая матрица будет работать как MASTER, все последующие как SLAVE. Все звуковоспроизводящие звуковые устройства и внешние удаленные микрофонные консоли подключаются к MASTER матрице. При этом на каждой из последующих матриц Вы будете иметь возможность для каждой из вот вещания выбрать любой из восьми входящих в Master матрицу сигналов.

Внешние микрофонные консоли также могут быть расширены до тридцати двух зон с помощью дополнительных опциональных блоков. Таким образом с каждой из двух консолей подключенных к Master матрицы можно подать голосовой сообщение в любую из тридцати двух зон или во все одновременно. Внешние контроллеры управления можно подключить ко всем тридцати двум зона каскадно подключенных матриц и управлять громкостью и выбором входящего сигнала в каждой из них. Помимо этого, используя внешние контроллеры с линейным и микрофонным входом можно подавать внешний сигнал в отдельную локальную зону, а именно в контроллер которой подключен источник сигнала.

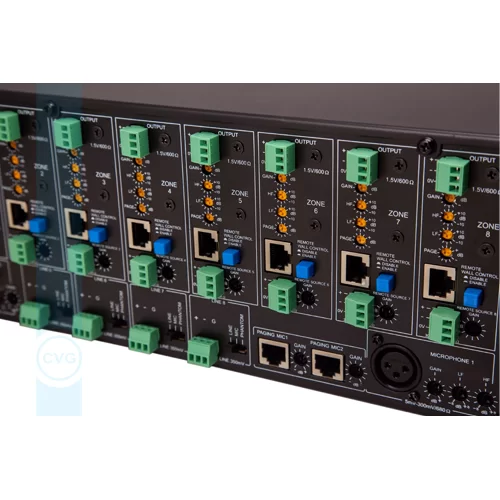

CVGaudio PMM-380 имеет балансные выходы по количеству зон для подключения зональных усилителей мощности. Это могут быть как одноканальные усилители, так и многоканальные. Рекомендуем Вам использовать усилители мощности CVGaudio серии PT.

CVGaudio PMM-380 имеет базовый функционал для использования устройства в качестве аварийно-пожарной сигнализации:

EMERGENCY CONTACT - при замыкании контакта земли и одной из зон (1-8) в используемую зону будет подан сигнал аварийной-пожарной сигнализации. EMER IN - вход для подачи приоритетного аварийного сигнала. Вход рассчитан на линейный звуковой сигнал - 775mV / 10kOhm. Вход имеет наивысший приоритет и управляется только регулятором громкости.

EMER INPUT. Помимо этого, CVGaudio PMM-380 может работать от батареи аварийного питания – 24V.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

АРТИКУЛ	CVGaudio PMM-380
НАИМЕНОВАНИЕ	Профессиональная матрица-предусилитель 8х8 аналоговых звуковых сигналов

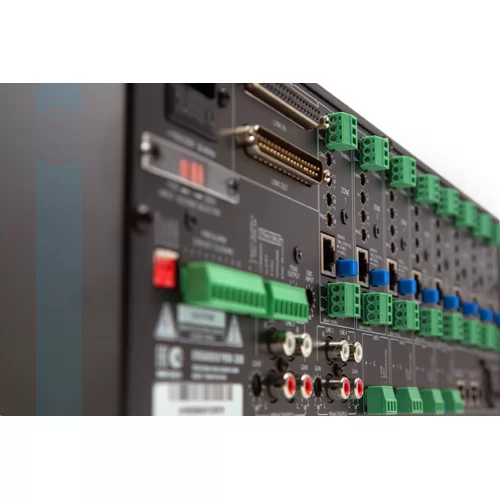

INPUT	4x2RCA line in, 4x3pin-EuroBlock Mic/Line in, XLR mic in (микрофон аварийного/приоритетного оповещения)
INPUT 1-4	195mV -2V/10KΩ
INPUT 5-8	MIC: 5mV/600Ω, Line: 350mV3/10KΩ, Phantom power +48V
MIC 1 IN	5mV-280mV/600Ω
EMC INPUT	775mV/10Ω
OUTPUT	8xEuroBlock /5mV-280mV/600Ω
ЧАСТОТНЫЙ ДИАПАЗОН	MIC: 80Hz~18KHz(+1/-3dB), LINE: 20Hz~20KHz (+1/-3dB)
S/N RATIO	<60dB
DISTORTION (T.H.D)	0.07% / 1kHz
ПРОТОКОЛ СВЯЗИ	RS485
ЭЛЕКТРОПИТАНИЕ	230/117 V ~ 50/60 Hz, энергопотребление – 20W, аварийное электропитание – 24V
ГАБАРИТЫ	W x H x D - 483 x 133 x 315 mm -19’’ rack (3U)
ВЕС	7кг
