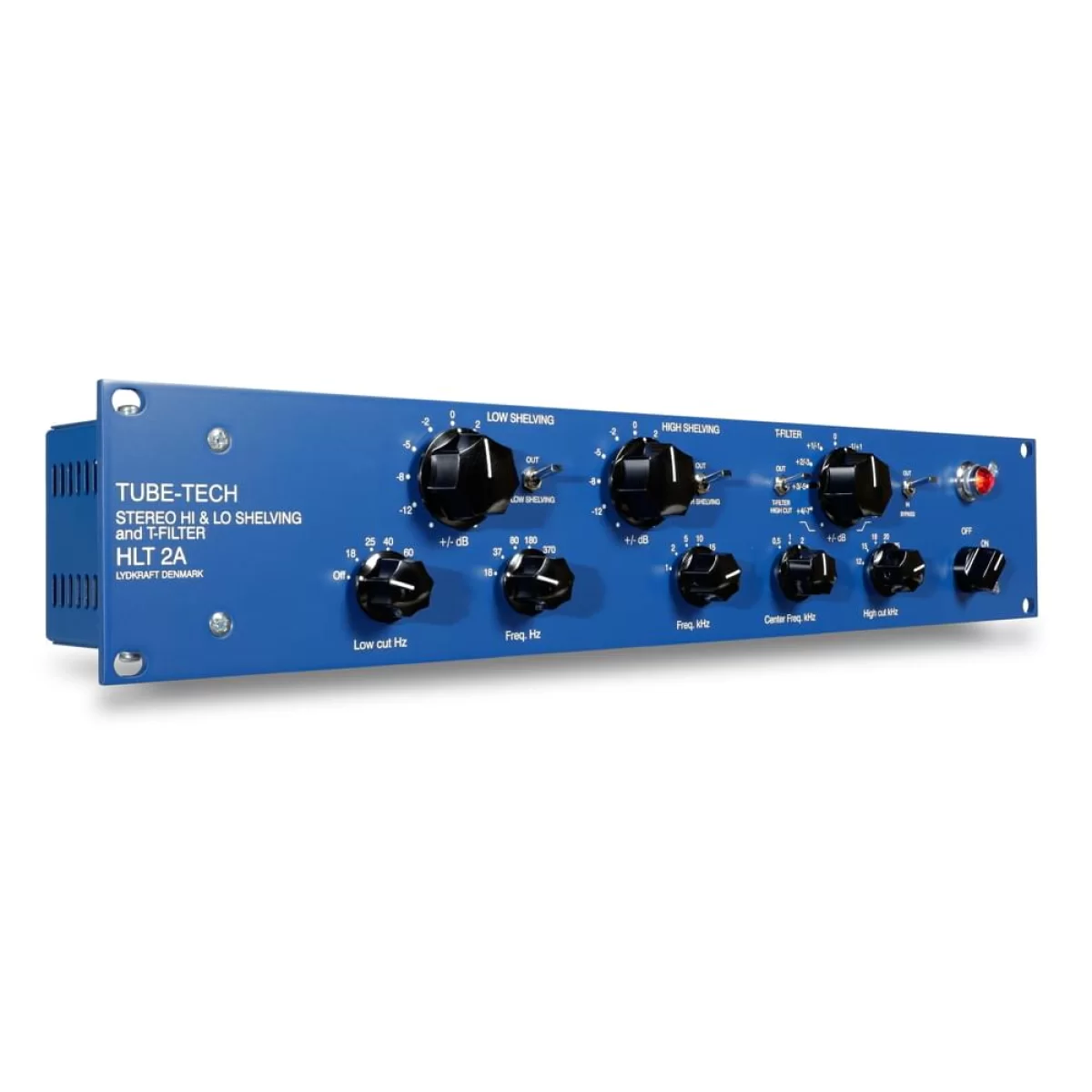

Tube-Tech HLT-2A Ламповый эквалайзер

Tube-Tech HLT-2A – это новый вид аналогового эквалайзера, который совмещает переменный шельфовый эквалайзер высоких и низких частот и фильтры с регулируемым среднечастотным Т-фильтром.

Среднечастотный T-фильтр "наклоняет" весь спектр вокруг выбираемой точки в среднем частотном диапазоне. Частоты выше этой точки усиливаются (или ослабляются), в то время как частоты ниже этой точки ослабляются (или усиливаются). Эта уникальная топология обеспечивает мощный и эффективный способ получить красиво звучащее общее выравнивание. Таким образом, Tube-Tech HLT-2A суждено стать ключевым эквалайзером в высокопроизводительных мастеринг студиях, в небольших проджект студиях и др.

Так же как и процессоры Tube-Tech, стерео HLT-2A обладает теплом и характером, которые вдыхают жизнь в трек.

Тем не менее, функциональность HLT-2A является уникальной в линейке продуктов Tube-Tech, да и вообще в мире аналоговой обработки. Пользователи оценят, как HLT-2A создает быстрые, интуитивные результаты, которые великолепно звучат на отдельных треках или, например, в привязке к барабанам.



Технические особенности



• TUBE-TECH HLT-2A - это стереомодуль с фильтрами высоких и низких частот,

шельфовыми фильтрами высоких и низких частот и Т-фильтром.

• Шельфовые фильтры предназначены для работы с высоким коэффициентом усиления лампового усилителя.

• Т-фильтр представляет собой пассивный фильтр, размещенный между шельфовыми фильтрами и выходным усилителем. Все три секции поставляются с переключателем входа/выхода. Фильтры низких и высоких частот - также пассивные с крутизной 6дб/Октава.

Байпас переключает всю секцию фильтров из схемы усилителя, сохраняя выходной каскад в цепи.

• T-фильтр подобен качелям. Когда нижний предел идет вверх, верхний предел идет вниз, и наоборот.

• Когда потенциометр повернут по часовой стрелке, высокие частоты усиливаются и низкие частоты ослабляются.

• Когда потенциометр повернут против часовой стрелки, низкие частоты усиливаются, а высокие частоты ослабляются.

• Эквалайзер собран полностью на лампах (кроме источника питания).

• Плавающие трансформаторные вход и выход.

• Все постоянные напряжения стабилизированы, за исключением анодного напряжения выходного каскада.



Технические характеристики



• Ламповый двухтактный усилитель

• Частотный диапазон @ -3 дБ: 5 Гц - 55 кГц

• Низкий уровень шума: <-80 дБ @ 0 дБ усиление

• CMRR:> 60 дБ @ 10 кГц

• Полностью ламповый активный/пассивный эквалайзер

• ФИЛЬТРЫ:

• Фильтр низких частот: 18, 25, 40, 60, 85 Гц, 6 дБ/октава

• Шельфовый фильтр низких частот:  18, 37, 80, 180, 370, 800 Гц. Усиление: +/ 12 дБ

• Шельфовый фильтр высоких частот:  1, 2, 5, 10, 15, 22 кГц. Усиление: +/ 12 дБ

• T.-фильтр: 0,5, 1, 2 кГц. Усиление: +4/-7 дБ

• Фильтр высоких частот: 12, 15, 18, 20, 25 кГц, 6 дБ/октава

• Отслеживание между каналами: +/- 0,3 дБ

• Входное сопротивление:> 10 кОм

• Выходное сопротивление: <60Ω

• Потенциометры из токопроводящего пластика

• Плавающие трансформаторные вход и выход
