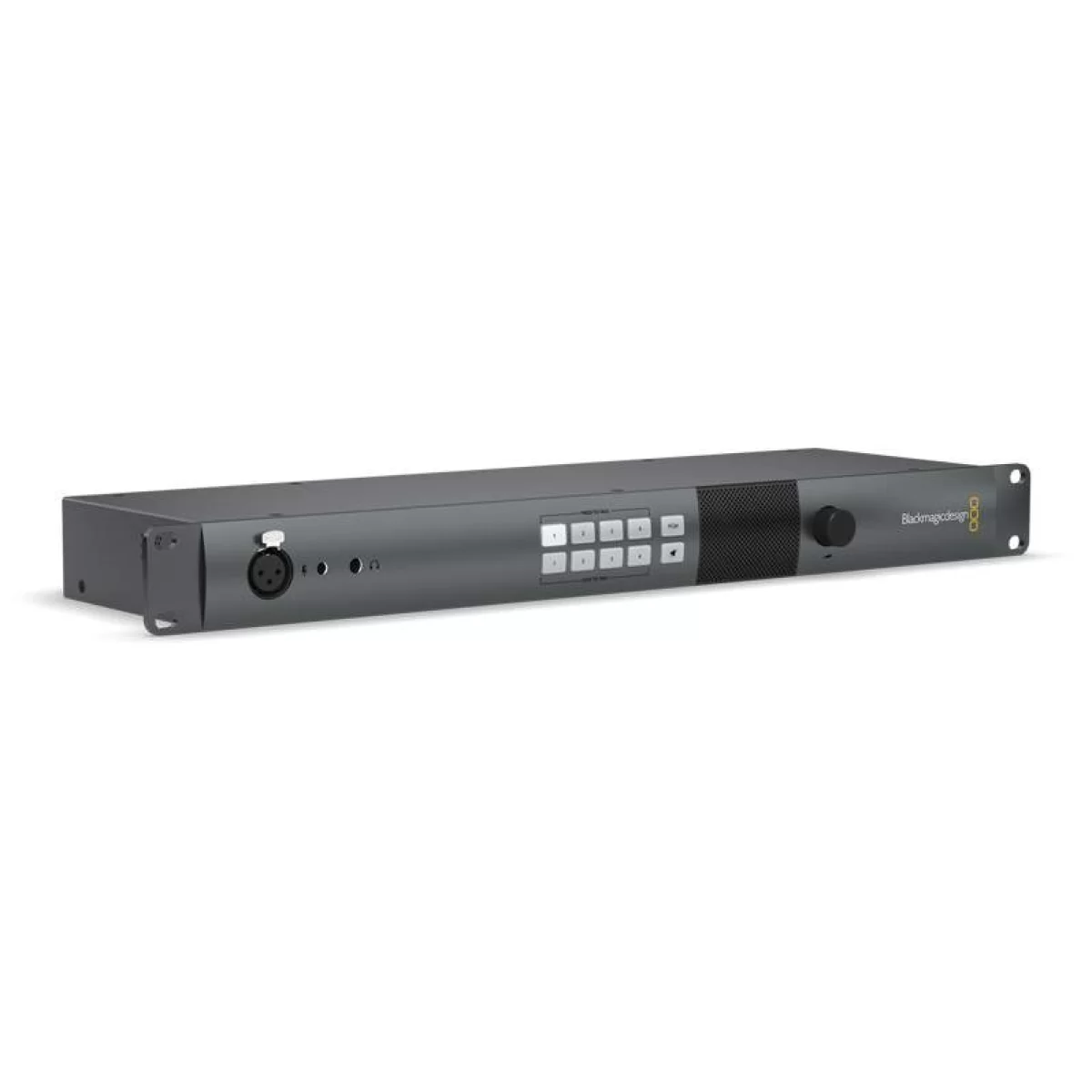

Blackmagic ATEM Studio Converter 2 Конвертер

Blackmagic ATEM Studio Converter 2 - Конвертер

Конвертеры Blackmagic Design ATEM позволяют расположить камеры ближе к месту событий и завести сигнал в студию по недорогому оптоволоконному кабелю

С конвертерами Blackmagic Design ATEM Camera Converter и Studio Converter 4K теперь возможно установить камеры на большом расстоянии от продакшн-свитчера и подобраться ближе к гуще событий. Blackmagic Design ATEM Camera Converter — это суперпрочный оптоволоконный конвертер с интерком-связью, tally-индикацией, микрофонными входами и встроенной батареей большой ёмкости. При использовании недорого оптоволоконного кабеля появляется возможность подключить камеры, расположенные в 45 км от свитчера, и даже на такой огромной дистанции иметь двустороннюю видео-, аудио-, интерком- и tally-связь.

Подключение live-камер

Прекрасное решение для освещения живых событий

Конвертеры Blackmagic Design ATEM — это превосходное решение для съемки живых музыкальных и спортивных мероприятий, где необходимо расположить камеры на удаленных локациях, как, например, гоночные треки или зона перед сценой. В таких проектах, обычно, место событий и свитчер удалены друг от друга на значительное расстояние. К каждому конвертеру Blackmagic Design ATEM Studio Converter можно подключить до четырех конвертеров Blackmagic Design ATEM Camera Converter и обеспечить тем самым двустороннюю связь с несколькими операторами. Таким образом все операторы могут взаимодействовать с режиссером монтажа, используя интерком-связь, эмбедированную в оптоволоконный SDI-сигнал (каналы 15 и 16).

Конвертеры Blackmagic Design ATEM

Созданы для live-продакшн

Конвертеры Blackmagic Design ATEM Camera Converter и Blackmagic Design ATEM Studio Converter устанавливаются на противоположных концах оптоволоконного подключения. Blackmagic Design ATEM Camera Converter преобразовывает выходной SDI- или HDMI-сигнал камеры в оптоволоконный формат, встраивая в него внешнее аудио и интерком-сигнал с позиции камеры. Алюминиевая конструкция Blackmagic Design ATEM Camera Converter отличается малым весом, прочностью и включает в себя батарею большой ёмкости, что обеспечивает высокую портативность устройства. На другом конце подключения находится Blackmagic Design ATEM Studio Converter, который устанавливается в рэковую стойку и имеет четыре двунаправленных оптоволоконных интерфейса. Данный конвертер позволяет подключить несколько камер и преобразовать оптоволоконный сигнал в SDI, деэмбедировать аудиоданные и вывести их на XLR-разъемы.

Оптоволоконное подключение

Передача сигнала на 45 км!

Конвертеры Blackmagic Design ATEM подключаются друг к другу при использовании стандартного одномодового оптоволоконного кабеля со стандартными разъемами LC. Данная технология позволяет подключать устройства на расстояниях недостижимых для традиционного медного кабеля. Она широкодоступна, проста в использовании и экономична, так как использует тот же оптоволоконный кабель, что применяется в компьютерных сетях.

Blackmagic Design ATEM Camera Converter и Blackmagic Design ATEM Studio Converter соответствуют стандартным SMPTE-спецификациям, используя одномодовый оптоволоконный кабель и лазер с длиной волны 1310 нм, что обеспечивает безупречную передачу сигнала от камер к свитчеру на расстоянии до 45 км.

Интерком-связь

Для live-продакшн критически важно иметь голосовую связь между режиссером монтажа и операторами. Конвертеры Blackmagic Design ATEM Camera Converter и Blackmagic Design ATEM Studio Converter используют преимущества 16-канального SDI-аудиостандарта и эмбедируют интерком-сигнал в редко используемые каналы 15 и 16. Конвертер Blackmagic Design ATEM Camera Converter позволяет подключить стандартную компьютерную или iPhone-гарнитуру, в то время как Blackmagic Design ATEM Studio Converter использует более надежную «авиационную» гарнитуру. На передней панели Blackmagic Design ATEM Studio Converter также имеется микрофонный вход и громкоговоритель, которые можно использовать для быстрой связи с операторами в отсутствии гарнитуры.

Tally-индикация

Для операторов важно знать, когда их камера выводится в эфир, чтобы внезапно не изменить ракурс съемки в то время, когда миллионы зрителей уже прильнули к экрану. Конвертеры Blackmagic Design ATEM Camera Converter и Blackmagic Design ATEM Studio Converter поддерживают вывод tally-сигнала из программного SDI-потока таких продакшн-свитчеров, как Blackmagic Design ATEM. При выпуске камеры в эфир на Blackmagic Design ATEM Camera Converter загорается красный LED-индикатор, а мониторный SDI- и HDMI-сигнал конвертера выводится с красной рамкой.

Премиум-качество

Корпус из литого алюминия

Корпус Blackmagic Design ATEM Camera Converter вырезан из цельного алюминия, чтобы выдерживать ежедневную работу в жестких условиях live-продакшн. Съемная клипса на ремень позволяет оператору легко управлять камерой с одновременно подключенной гарнитурой. Blackmagic Design ATEM Studio Converter имеет стильную алюминиевую переднюю панель, на которой располагаются разъемы подключения микрофона и наушников, кнопки связи с операторами с фоновой подсветкой, а также интегрированный громкоговоритель с ручкой громкости. Все видео- и аудиоподключения осуществляются на задней панели, а встроенный блок питания поддерживает напряжения 110 В и 240 В.

Коммутация профессионального уровня

Профессиональные или бытовые камеры — работайте с любыми!

Blackmagic Design ATEM Camera Converter обладает высококачественными SDI- и HDMI-входом для подключения профессиональных SDI-камкордеров и бытовых HDMI-камер. Конвертер также имеет 1/4″ стерео-аудиовход, благодаря которому можно отправить на свитчер аудиоэффекты или голос комментатора с местоположения камеры. Модель Blackmagic Design ATEM Studio Converter имеет четыре двунаправленных конвертера, преобразующие поток с каждой камеры из оптоволоконного формата в SDI с отдельным выводом аудиосигнала на симметричные XLR-разъемы. Blackmagic Design ATEM Studio Converter также имеет сквозной программный SDI-вход и AES/EBU-вход, которые позволяют объединить несколько конвертеров в каскад.

Удобное программное обеспечение

Дистанционное управление конвертером

Программная утилита Blackmagic Design Converter Utility Software позволяет быстро установить и настроить различные функции конвертеров, включая присвоение номеров камерам и регулировку уровней аудио. Данная утилита также позволяет обновлять прошивку конвертеров Blackmagic Design ATEM через USB-подключение. Эта особенность значительно продлевает эффективный срок службы конвертеров, так как с выходом новых видеоформатов вы можете добавить их поддержку простым обновлением прошивки, скачанной с сайта Blackmagic Design. Утилита Converter Utility Software совместима с операционными системами Mac OS X и Windows.

Металлическая конструкция, готовая к жестким условиям работы

Легкий и надежный корпус

Корпус Blackmagic Design ATEM Camera Converter, выполненный из цельного алюминия, легок и невероятно прочен. Под вырезанным с высочайшей точностью шасси конвертера скрывается электроника прецизионного качества. Видеоразъемы утоплены в корпус, дабы обеспечить дополнительную безопасность подключения. Резиновые ножки на нижней поверхности конвертера позволяют удобно расположить Blackmagic Design ATEM Camera Converter на столе или любой другой горизонтальной поверхности. Также к конвертеру можно присоединить клипсу и повесить его, например, на брючный ремень.

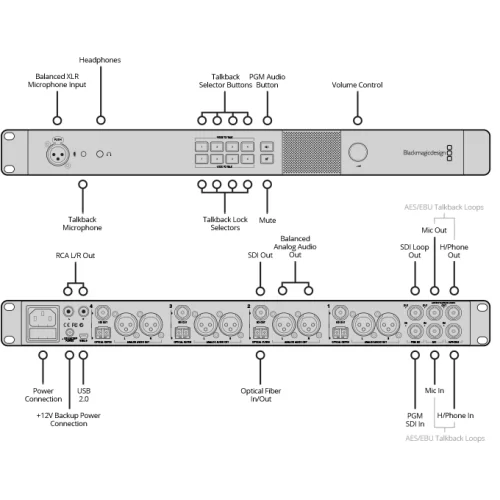

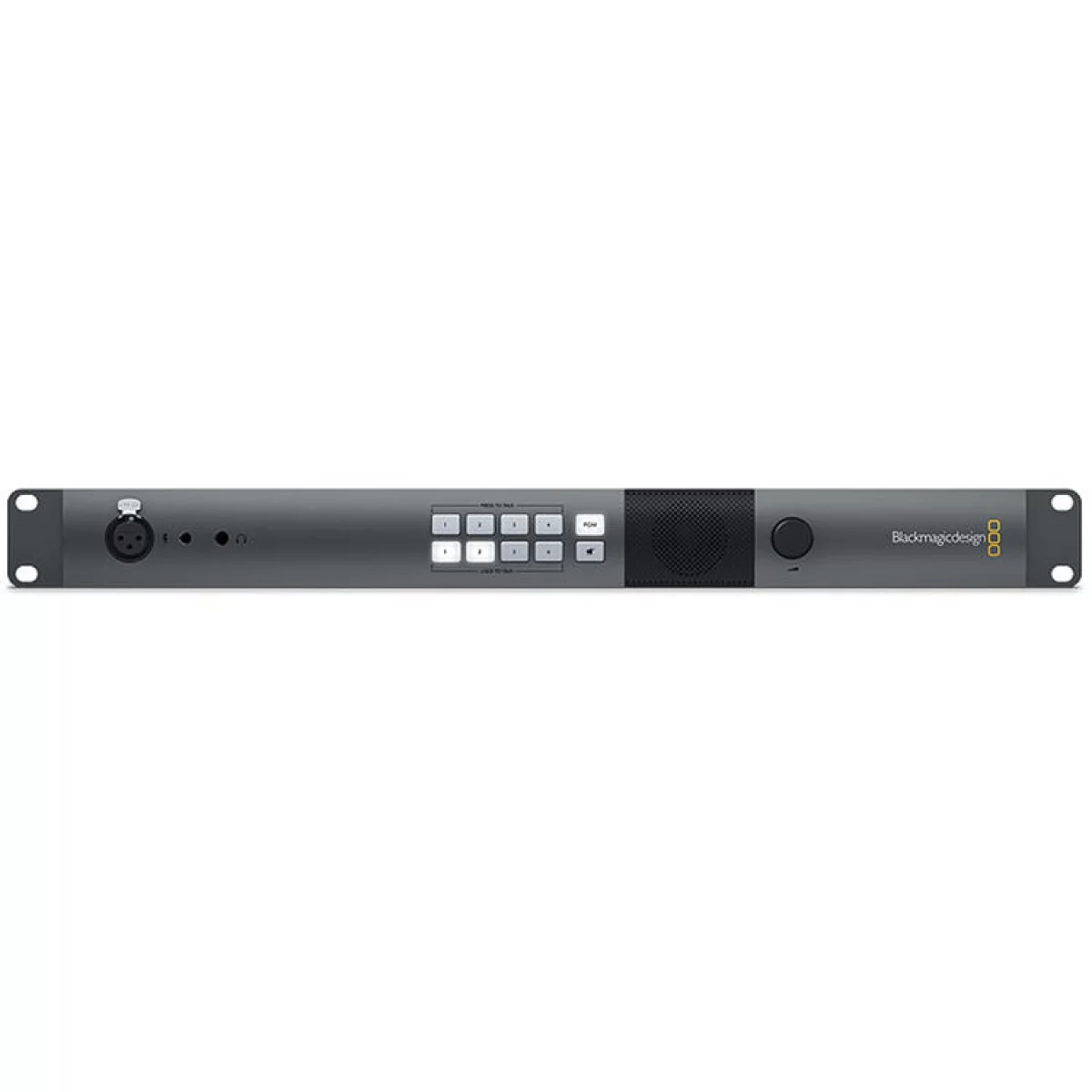

Рэковый конвертер Blackmagic Design ATEM Studio Converter обладает привлекательным дизайном передней панели, которая также выполнена из алюминия, имеет кнопки связи с операторами и разъемы для подключения микрофона и наушников, а встроенный громкоговоритель с регулировкой громкости позволяет мониторить интерком-каналы, находясь в контрольной комнате.

Эргономичное управление

Контроль всех настроек и интерком-связи с передней панели конвертера

Все органы управления конвертера Blackmagic Design ATEM Camera Converter удобно расположены на одной стороне устройства. LED-индикаторы показывают оставшийся уровень заряда батареи и наличие оптоволоконного и видеосигнала. Дабы исключить случайное отключение устройства, кнопку питания необходимо удерживать нажатой в течение 2-х секунд.

На передней панели Blackmagic Design ATEM Studio Converter удобно расположены кнопки связи с операторами, которые имеют фоновую подсветку и могут быть зафиксированы в одном положении, чтобы канал связи оставался открытым.

Органы управления на передней панели конвертеров имеют фоновую подсветку, повышающую их видимость в затемненных условиях.

Батарея высокой ёмкости

До 3-х часов автономной работы

Так как модель Blackmagic Design ATEM Camera Converter была создана для работы на удаленных локациях рядом с камерой, она имеет встроенную перезаряжаемую батарею, способную обеспечить конвертер питанием в течение более 3-х часов. Кроме того, вход DC-питания с широким диапазоном напряжений 12 — 31 В позволяет использовать внешние батареи в тех ситуациях, когда необходимо продолжать съемку, а бытовой сети питания поблизости нет.

Характеристики:

• Видеовход SDI: 1 × 10-бит SD/HD (программный вход от свитчера с tally)
• Видеовыходы SDI: 4 × 10-бит SD/HD (камерные), 1 × сквозной программный выход
• Интерком: TRS-выход для наушников, TRS-вход для микрофона, XLR-микрофонный вход
• Аналоговое аудио: 1 × мониторный стерео-выход
• Аудио AES/EBU: комбинированные входы/выходы для наушников и микрофона
• Симметричный XLR-аудиовыход: 4 × стерео (с камер)
• Оптоволокно: 4 × видеовхода, 4 × видеовыхода, 4 × аудиовхода, 4 × аудиовыхода (LC)
• USB: 1 × mini-B USB 2.0
• SDI-форматы: 525i, 625i, 720p, 1080i, 1080PsF, 1080p (23.98–60)
• SDI-стандарты: SMPTE 259M, SMPTE 292M
• Аудио: 48 кГц, 24 бита
• Видео: 4:2:2, 10 бит
• Цвет: REC 601, REC 709
• ПО: Converter Utility
• ОС: Mac OS X 10.7+, Windows 7/8
• Питание: AC 110–240 В, DC 12–31 В (резерв)
• Рабочая температура: 0–40 °C
• Комплектация: конвертер, CD с ПО
