Blackmagic Camera Fiber Converter - Конвертер

Размещение и питание камер нарасстоянии до 2 км от студии при использованииоптоволоконного кабеля по стандарту SMPTE

Blackmagic Camera Fiber Converter обеспечивают подачу питания вместе с изображением и звуком , сообщениями двусторонней связи и сигналами индикации состояния через один оптоволоконный кабель по стандарту SMPTE. Это позволяет размещать камеры на расстоянии до 2 км от стационарной или мобильной телестудии. На Blackmagic Camera Fiber Converter также предусмотрены знакомые органы управления и дополнительные разъемы , которые служат для подключения к интерком-системам и видеомикшерам. Модели Camera Fiber Converter оснащаются интерфейсом 12G-SDI для поддержки всех разновидностей HD- и Ultra HD-форматов вплоть до 2160p/60. С помощью этого конвертера вы можете создать полноценную конфигурацию съемочной техники на основе URSA Broadcast и URSA Mini , чтобы работать над самыми сложными проектами!

Размещение камер в любом месте

Прямая трансляция из самого центра событий

При показе спортивных соревнований и освещении массовых мероприятий камеры приходится размещать на достаточном удалении от остального оборудования. Традиционный SDI-интерфейс не позволяет передавать сигнал на большое расстояние , а для питания , двусторонней связи , индикации состояния , изображения и звука необходимо проложить отдельные дорогостоящие кабели. Новые конвертеры Camera Fiber устраняют эту проблему за счет использования одного оптоволоконного соединения по стандарту SMPTE , поэтому съемочная группа может находиться абсолютно в любом месте за пределами передвижной телестанции. Модели линейки Fiber доступны по цене и оснащаются привычными интерфейсами , что делает их идеальным выбором для студий веб-вещания, образовательных заведений , религиозных организаций и компаний , оказывающих услуги технического сопровождения при создании контента в реальном времени.

Использование волоконно-оптического кабеля по стандарту SMPTE

Многоступенчатый механизм защиты

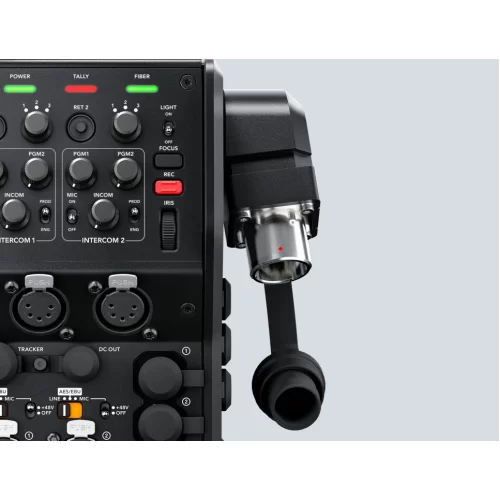

Конвертеры линейки Fiber предназначены для работы с гибридным оптоволоконным кабелем и разъемами по стандартам SMPTE 311M и SMPTE 304 соответственно. Такой кабель имеет три пары проводников ( оптическая , сигнальная и силовая), а также центральный упрочняющий элемент , обеспечивающий надежность и долговременную эксплуатацию. После подключения к Blackmagic Studio Fiber Converter выполняется автоматическая проверка соединения , а затем подается ток напряжением 200 В для питания съемочной техники и дополнительных устройств. Это позволяет размещать камеры на значительном удалении от сети энергоснабжения. Обе модели оснащены микроконтроллерами для постоянного мониторинга параметров питания , которое мгновенно отключается при обнаружении утечки на землю , повреждении или обрыве линии. Благодаря такому механизму защиты работа с техникой является полностью безопасной.

Дополнительные возможности управления

Объединение функционала вещательной и студийной камер

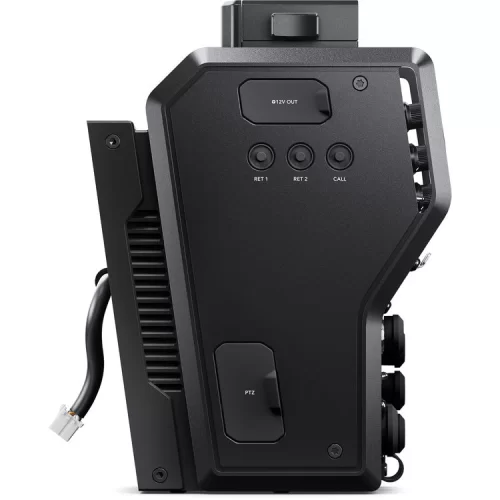

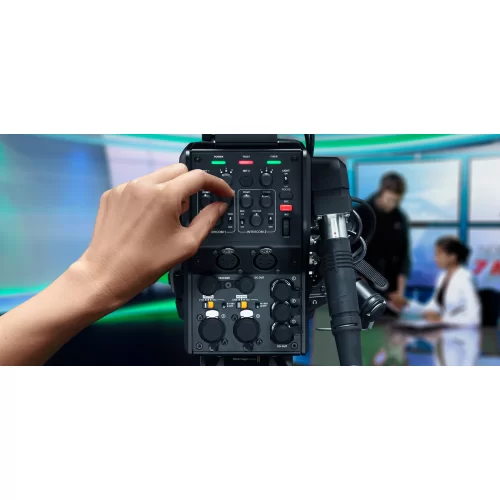

Органы управления у студийной камеры обычно расположены на задней панели корпуса , а у вещательной — сбоку. Помимо передачи сигнала по волоконно-оптическому кабелю , Blackmagic Camera Fiber Converter также позволяет управлять съемочной техникой. Эта модель поддерживает работу с тремя обратными потоками , имеет 5-контактные интерфейсы для двусторонней связи , два входа для звука , разъемы TRACKER и PTZ , а также выходы постоянного тока и D-tap для питания аксессуаров. Благодаря такому функционалу оператор может работать привычным и удобным способом.

Порт 10G Ethernetдля IP‑видео

Сверхбыстрая передачавидео , звука и команд управления

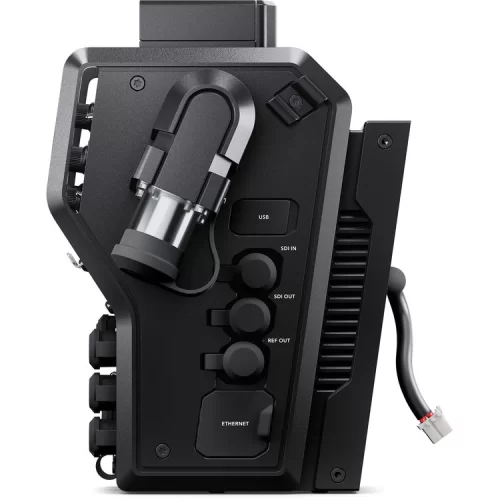

Blackmagic Camera Fiber Converter оснащены портом 10G Ethernet , который обеспечивает передачу программного и обратного потоков , сообщений двусторонней связи и сигналов индикации состояния , команд управления камерой и объективом по IP-протоколу с малой задержкой. Для этого предусмотрено кодирование и декодирование 10-битного видео с компрессией без визуальных потерь , поэтому модель Camera Fiber дает возможность в будущем использовать высокоскоростные сети Ethernet с поддержкой IP.

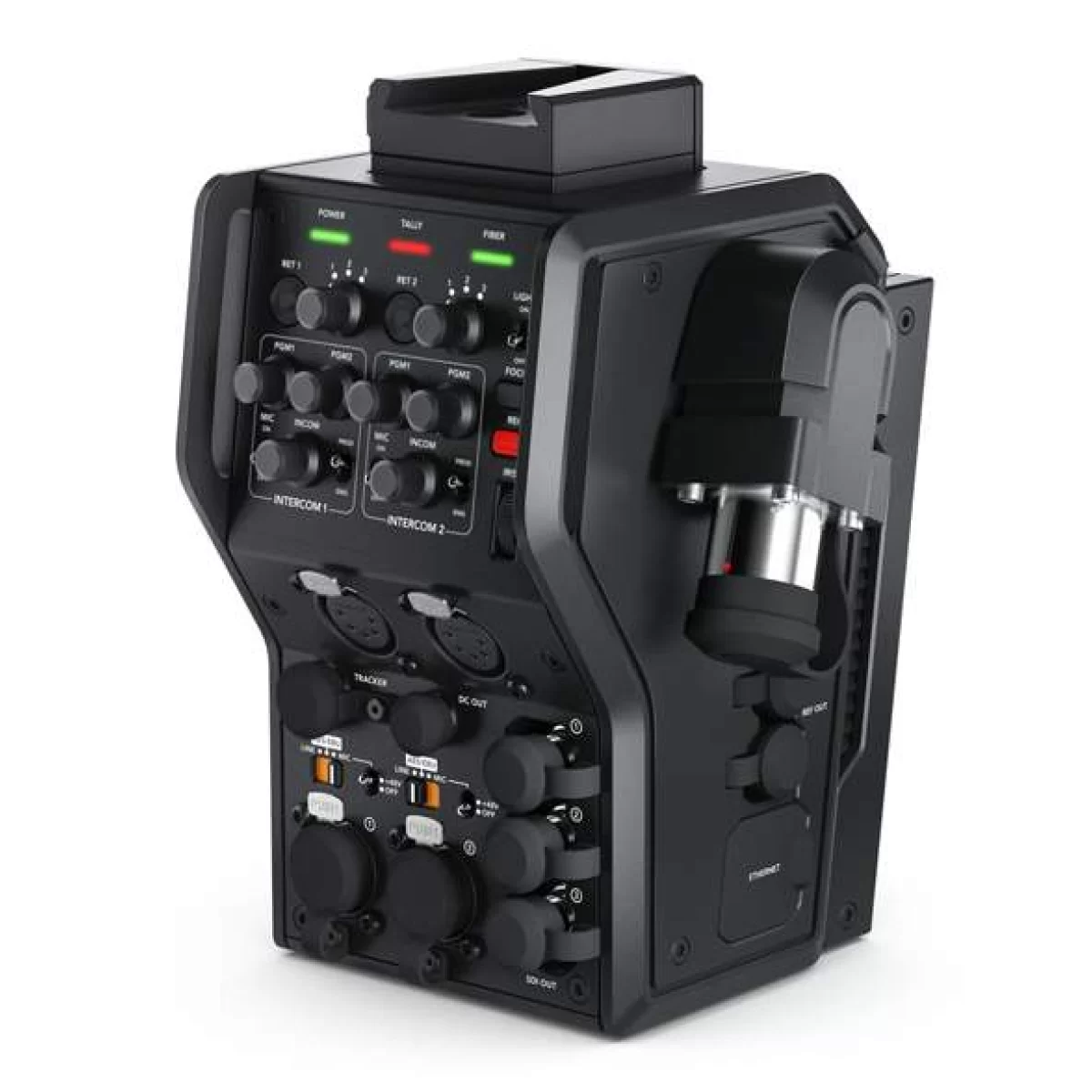

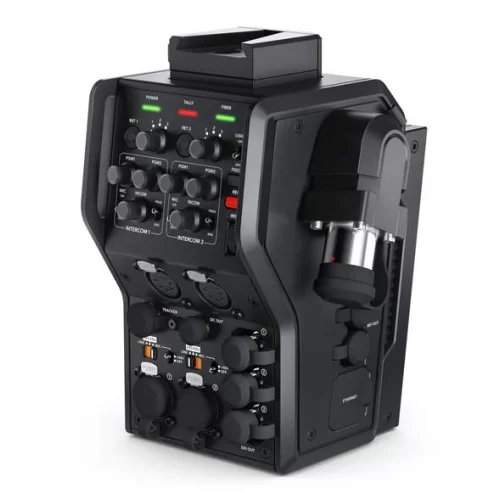

Blackmagic Camera Fiber Converter

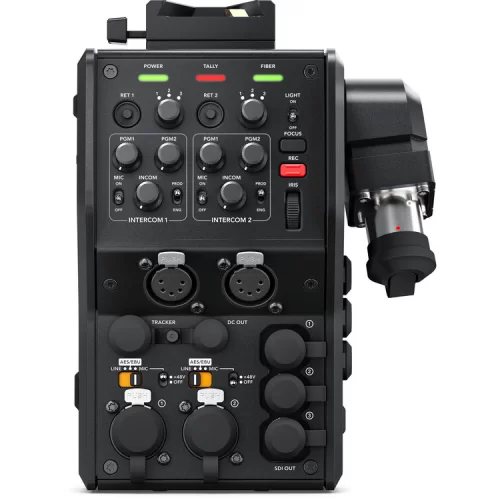

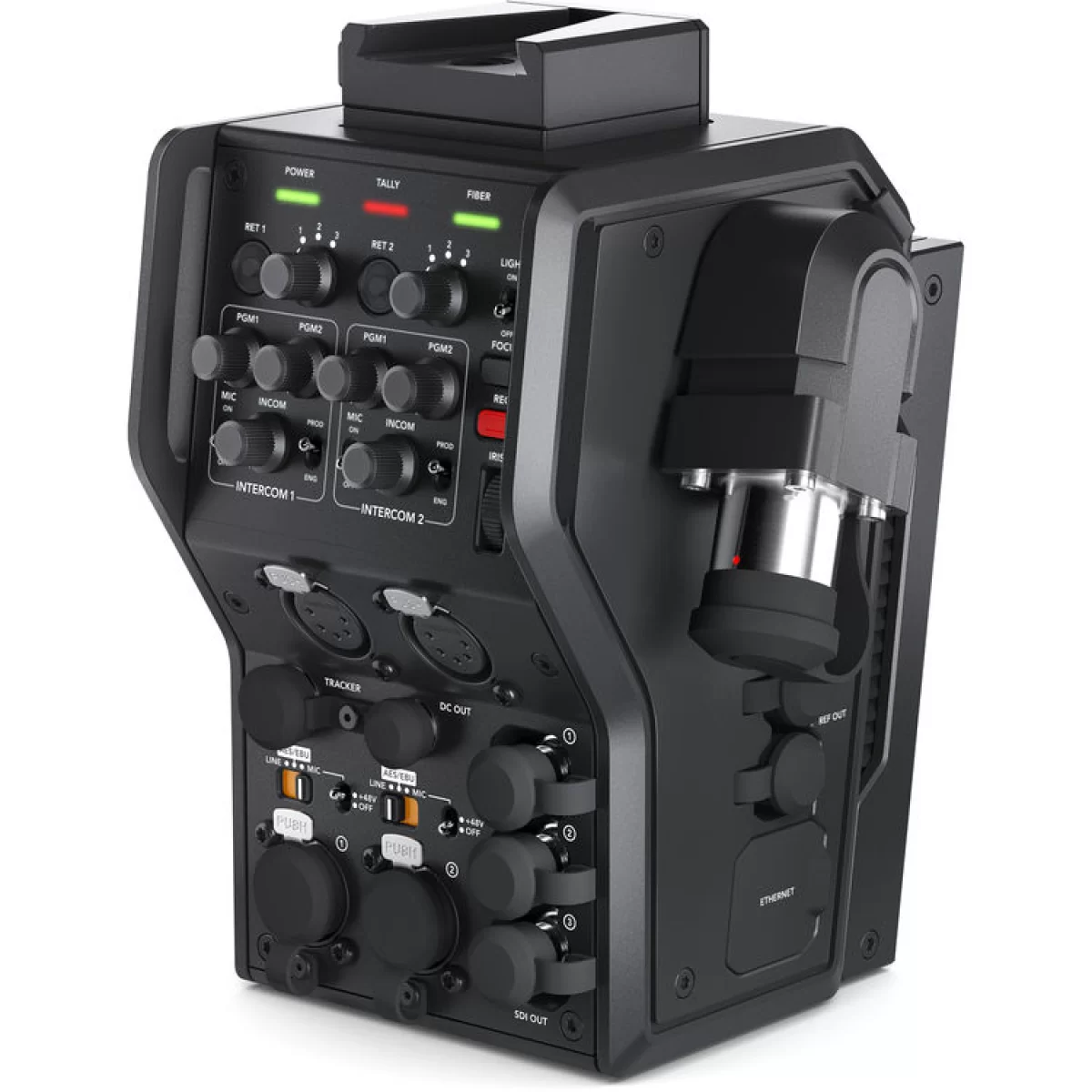

Модель Blackmagic Camera Fiber Converter устанавливают на заднюю панель корпуса URSA Mini или URSA Broadcast. Помимо преобразования видео и звука с поддержкой нескольких каналов двусторонней связи , она имеет дополнительные органы управления записью , фокусом и диафрагмой. Также предусмотрены разъемы для подключения гарнитуры и внешних аудиоисточников с возможность вывода программного сигнала , а для установки видоискателя Blackmagic Studio Viewfinder есть крепление типа V-Lock. Обеспечивая работу с одним Ultra HD-сигналом и тремя обратными HD-потоками, конвертер позволяет полностью контролировать съемку в удаленном режиме вместе с панорамированием.

Двусторонняя связь

Две пары основных каналов и один резервный

Blackmagic Camera Fiber Converter имеют два 5-контактных XLR-разъема, которые совместимы с профессиональной гарнитурой и предназначены для двусторонней связи. Они позволяют подключать наушники и выводить на них обратный программный сигнал , при этом для звука предусмотрена регулировка громкости. Если оптическая пара не выполняет передачу данных , вместо нее в оптоволоконном кабеле по стандарту SMPTE будут задействованы два сигнальных проводника , служащие как резервная линия. Blackmagic Camera Fiber Converter дополнительно оснащается стандартным 10-контактным интерфейсом. Его можно использовать для обмена голосовыми сообщения с оператором кинокрана , когда нужен еще один канал.

Характеристики:

• Оптический вход: 1 × SMPTE 304 (гибридный оптоволоконный кабель SMPTE)
• Видеовход SDI: 1 × 12G-SDI (сигнал камеры)
• Видеовыходы SDI: 1 × 12G-SDI (обратный сигнал камеры), 3 × 3G-SDI (обратные SDI-потоки)
• Двусторонняя связь: два 5-контактных XLR (три режима на выход), один дополнительный выход для двусторонней связи и индикации
• Аналоговый звук: два 3-контактных XLR (AES, линейный или микрофонный), фантомное питание
• Подключение к компьютеру: 1 × USB-C
• HD-форматы: 720p 50/59,94/60; 1080p 23,98/24/25/29,97/30/50/59,94/60; 1080PsF 23,98/24/25/29,97/30; 1080i 50/59,94/60
• Ultra HD-форматы: 2160p 23,98/24/25/29,97/30/60
• Интерфейс SDI: SMPTE 259M, 292M, 296M, 372M, 424M Level B, 425M
• Дискретизация звука: 48 кГц, 24 бита
• Цветовая субдискретизация: 4:2:2
• Цветовое разрешение: 10 бит
• Цветовое пространство: REC 709, REC 2020
• Скорость передачи данных: HD, 3G-SDI, 6G-SDI, 12G-SDI
• ПО в комплекте: Camera Utility (обновление прошивки)
• Операционные системы: Mac OS X 10.11 El Capitan, macOS 10.12 Sierra или новее, Windows 8.1 или Windows 10
• Комплект поставки: Blackmagic Camera Fiber Converter, крепежный кронштейн для URSA Mini и URSA Broadcast, три коротких кабеля 12G-SDI, SD-карта с ПО и руководством
• Рабочая температура: 0–40 °C
• Температура хранения: от –20 до +45 °C
• Относительная влажность: 0–90 % (без конденсации)
