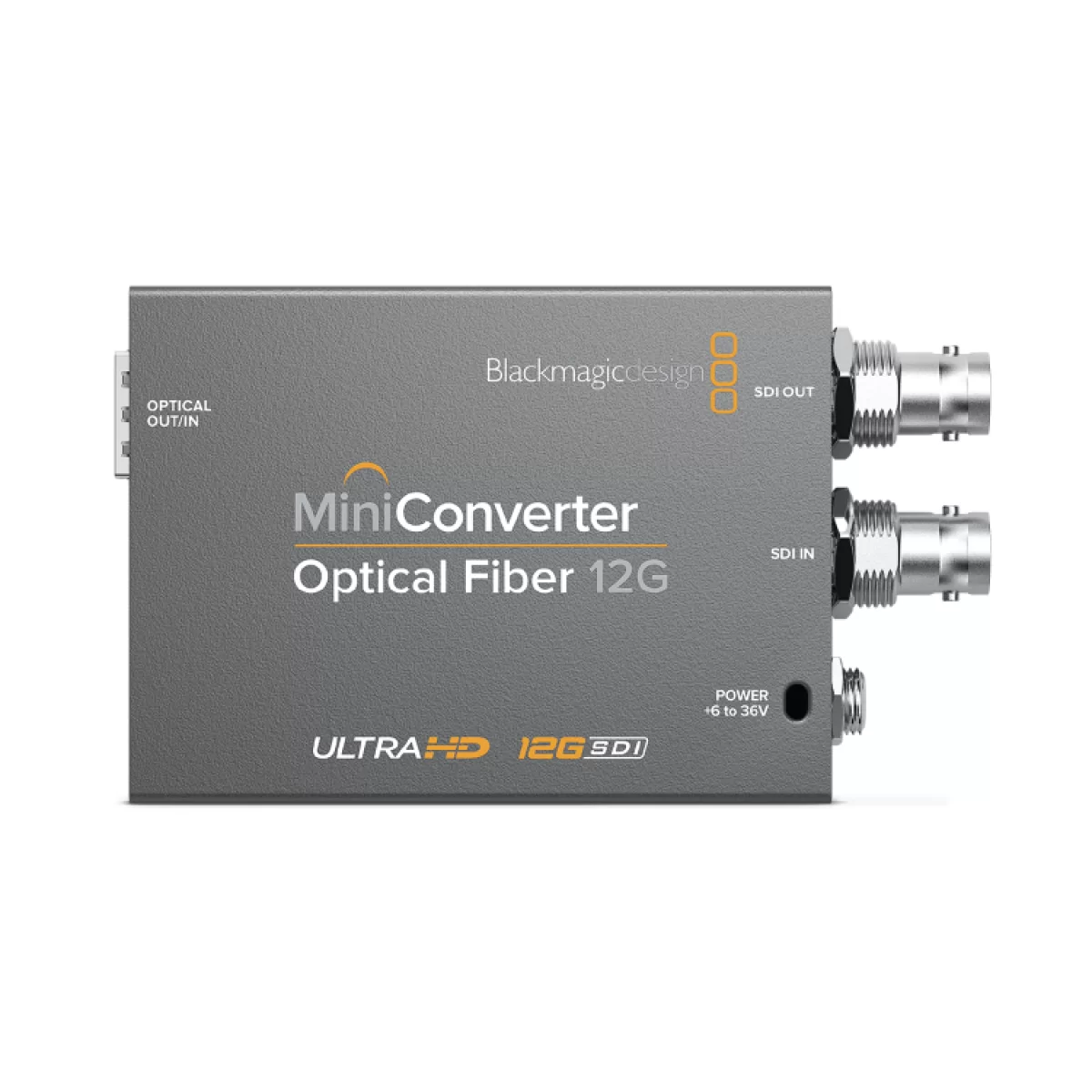

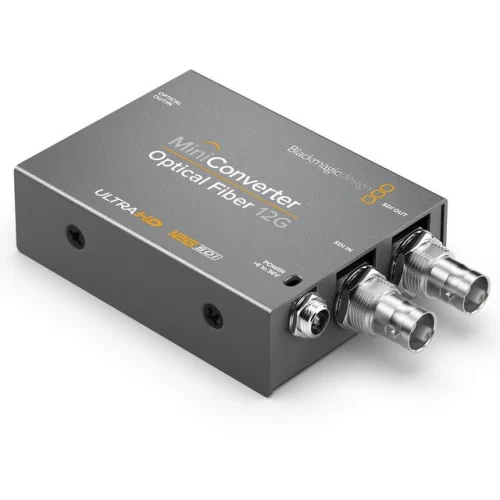

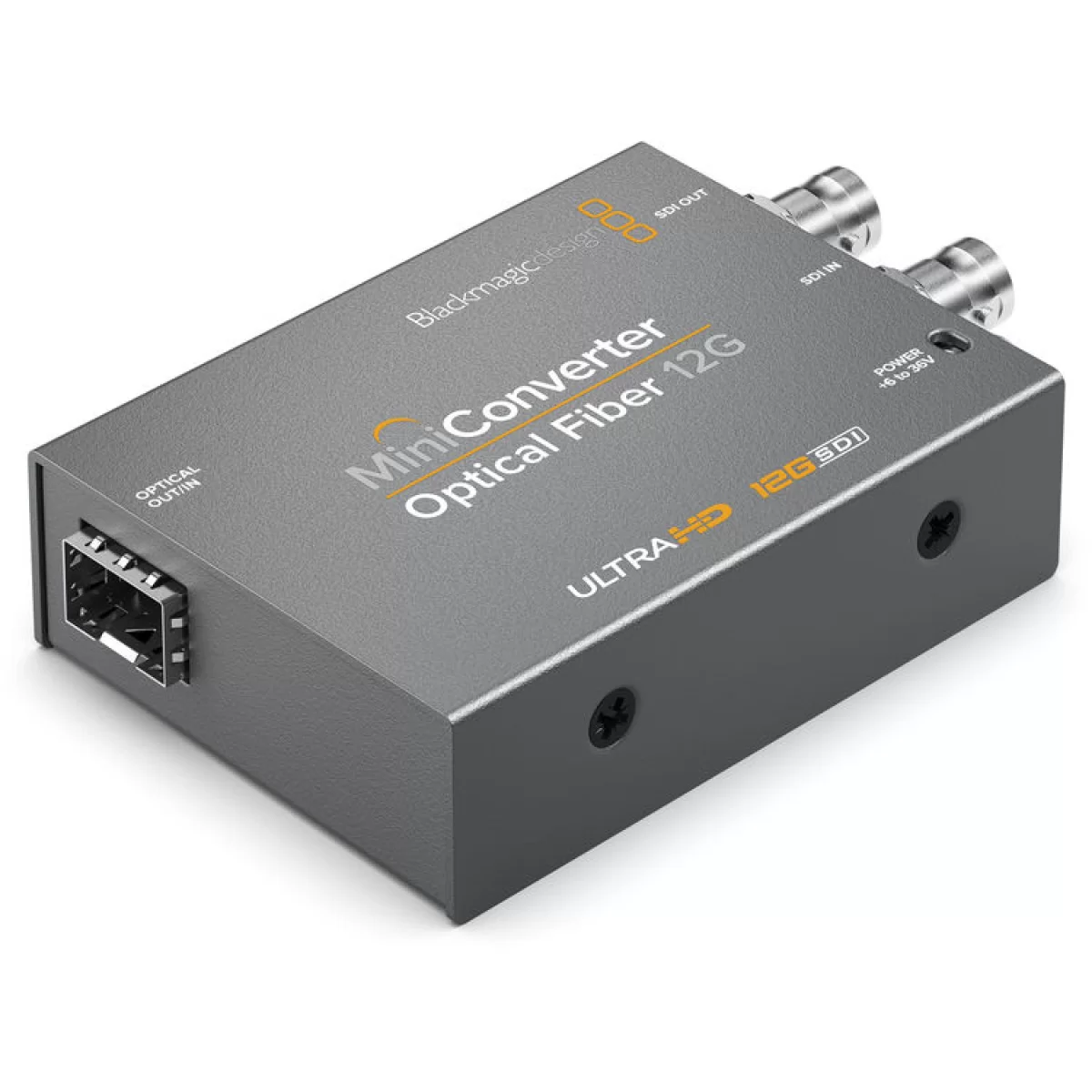

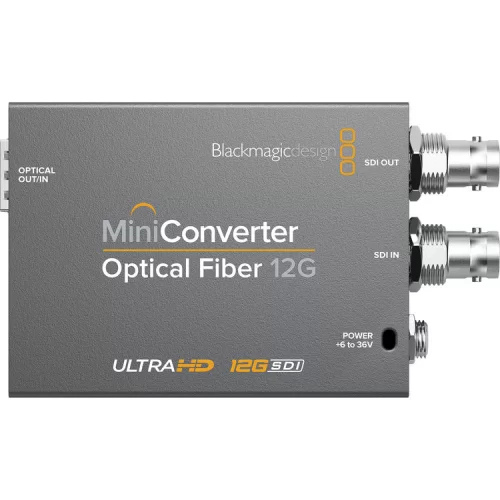

Blackmagic Mini Converter - Optical Fiber 12G Конвертер

Blackmagic Mini Converter - Optical Fiber 12G - Конвертер

Современные конвертеры для перехода на Ultra HD

Blackmagic Mini Converter — это линейка самых современных преобразователей , которые способны автоматически определять формат входящего сигнала с мгновенным переключением на любую разновидность SD , HD и Ultra HD вплоть до 2160p/30. Конвертеры имеют резервные SDI-входы, сквозные тракты с повторной синхронизацией и разъемы для аналогового и AES/EBU-звука , а также позволяют использовать функцию HDMI Instant Lock и LUT-таблицы на основе 33 координатных точек. В зависимости от решаемых задач можно выбрать модель с поддержкой 3G- или 6G‑SDI.

Две модификации с для работы с HDMI‑сигналом

Mini Converter SDI to HDMI 6G и Mini Converter HDMI to SDI 6G предназначены для преобразования сигнала между интерфейсами SDI и HDMI во всех форматах до 2160p/30. Первая модель позволяет выполнять понижающую конверсию из Ultra HD в HD и в реальном времени обрабатывать изображение с помощью высокоточных трехмерных LUT-таблиц на основе 33 координатных точек. Кроме того , она имеет функцию HDMI Instant Lock , которая обеспечивает чистую смену изображения с задержкой не более одного кадра при переключении между источниками с одинаковым форматом. Дополнительно предусмотрены независимые аудиоразъемы для балансного аналогового и цифрового AES/EBU-звука , резервные SDI-входы для создания дублирующего канала передачи и автоматический выбор любой разновидности SD-, HD- и Ultra HD‑стандартов.

Функция HDMI Instant Lock

Чистое переключение при использовании бытовых HDMI‑телевизоров

При смене источников изображение на экран телевизоров и проекторов может выводиться с задержкой. Mini Converter SDI to HDMI имеет функцию HDMI Instant Lock , которая решает эту проблему за счет сохранения канала связи на HDMI-интерфейсе. Если новый сигнал поступает в том же формате , конвертер обеспечивает чистое переключение длительностью всего один кадр.

Работа с 3D LUT‑таблицами

Высокоточный инструмент на основе 33 координатных точек

Mini Converter SDI to HDMI также позволяет использовать трехмерную LUT-таблицу для точного преобразования цветового пространства. В этом случае легко трансформировать изображение , чтобы выводить сигнал для мониторинга в реальном времени. С помощью таблиц можно выполнять обработку и на сквозном SDI-выходе, а благодаря их совместимости с DaVinci Resolve вы получите однородный материал на всех этапах создания контента , от съемочной площадки до постпроизводства.

Все виды преобразования

Обработка SD , HD и Ultra HD с вещательным качеством

Мини-конвертеры Blackmagic широко используются телевещательными компаниями и студиями постобработки для объединения всех элементов инфраструктуры в единую сеть. Линейка включает более 20 моделей с разным набором интерфейсов , от аналоговых разъемов до HDMI и SDI , которые обеспечивают совместимость практически с любой SD-, HD- и Ultra HD-техникой. Такая функциональность позволяет подключать аналоговые деки к цифровому оборудованию , выполнять преобразование между HDMI и SDI , выделять и встраивать звук , а также передавать сигнал на большое расстояние по оптоволоконному кабелю. Благодаря этому возможности создания нужной конфигурации будут поистине безграничными!

Прочность , компактность и удобство

Эксплуатация в любых условиях

Мини-конвертеры Blackmagic предназначены для работы в самых разных местах , от студий и мобильных установок до спортивных стадионов и других открытых площадок. Благодаря простому и компактному дизайну они исключительно надежны и подходят для эксплуатации в круглосуточном режиме. Малые размеры обеспечивают удобный доступ к встроенным разъемам , с которыми используются стандартные кабели , а миниатюрные переключатели позволяют быстро изменить необходимые настройки с помощью схемы на задней панели.

Форматы SD , HD и Ultra HD

Большинство моделей позволяют обрабатывать видео в SD , HD и Ultra HD до 2160p/30. Разрешающая способность Ultra HD в четыре раза выше по сравнению с 1080 HD и составляет 3840×2160 пикселей. Благодаря интерфейсам 6G и 12G-SDI конвертеры совместимы как с существующим SD- и HD-оборудованием, так и с Ultra HD-техникой, при этом переключение на нужный формат выполняется автоматически в соответствии с входящим сигналом.

Разные способы обработки аудио

Поддержка встроенного и выделенного звука

В программах прямого эфира , профессиональном телевещании и постпроизводстве аудиодорожка так же важна , как изображение. Мини-конвертеры Blackmagic обрабатывают SDI- и HDMI-сигналыс интегрированным аудио , сохраняя максимально высокое качество видео и полную синхронизацию материала. Некоторые модели позволяют встраивать или выделять аналоговый или цифровой звук через отдельные интерфейсы. Устройства оснащены стандартными разъемами 1/4 дюйма , которые поддерживают 24-битное аналоговое и AES/EBU‑аудио.

Резервные SDI‑входы

Защита от потери сигнала

Несмотря на любые неожиданности прямого эфира , сигнал всегда должен оставаться стабильным. Все модели с SDI-входами имеют дополнительный разъем для создания резервного канала связи. Подобная функция будет полезной при работе на открытых площадках и в многолюдных местах. Если использовать второй кабель , то при утрате соединения на основном входе конвертер автоматически переключится на вспомогательный , поэтому трансляция будет продолжаться без перебоев.

Новейшие технологии обработки видео

Настоящее вещательное качество для профессиональных целей

Выполняя 10‑битную обработку видео на самом высоком уровне , мини-конвертеры идеально подходят для жестких условий телевещания и постпроизводства. Они сводят к минимуму шумовые помехи при конвертировании между аналоговыми и цифровыми форматами , а благодаря низкому дрожанию и полной регенерации SDI-сигнала изображение будет сохранять исходное качество даже при передаче на большое расстояние. Некоторые модели дают возможность выполнять повышающую , понижающую и перекрестную конверсию , что позволяет легко переключаться между SD в PAL и NTSC , множеством HD-форматов и Ultra HD с разрешением 3840×2160.

Доступная инфраструктура на основе оптоволокна

Передача сигнала на большое расстояние

Модель Blackmagic Mini Converter Optical Fiber с поддержкой 6G-SDI обеспечивает двустороннее преобразование SDI-сигнала в оптический и обратно. Оптоволокно доступно по цене и позволяет без потери качества получать видео с камер , расположенных на удалении до 45 км , чего нельзя добиться при использовании традиционных SDI-кабелей. С его помощью можно передавать изображение с открытых арен и стадионов при освещении массовых мероприятий и спортивных соревнований!

• Разрешение SD = 44,7 км
• Разрешение HD ( 720p , 1080i , 1080p) = 24,9 км
• Разрешение Ultra HD = 12 км
• Простой контроль

Удобная настройка и обновление

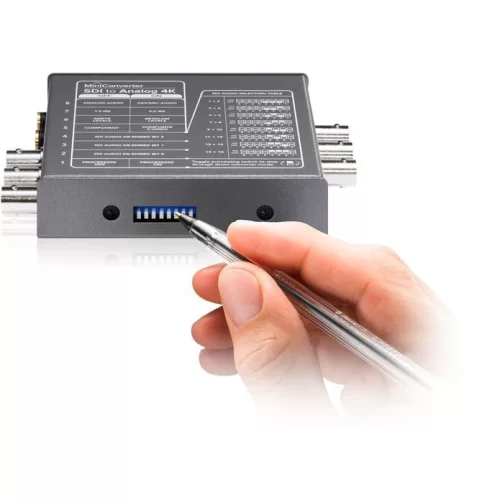

Настройки мини-конвертера легко изменить с помощью встроенных миниатюрных переключателей , причем для этого подойдет обычная шариковая ручка. На задней панели корпуса есть схема соединений , которая позволяет обойтись без руководства. Управлять параметрами можно также из приложения Converter Utility , которое входит в комплект поставки. Для этого необходимо подключить устройство к любому компьютеру с операционной системой Mac OS X или Windows. Чтобы обновить программное обеспечение , достаточно загрузить последнюю версию с веб-сайта Blackmagic Design и установить ее через порт USB. В этом случае у вас всегда будет поддержка самых последних форматов , которые мы добавляем по мере развития технологий.

Характеристики:

• Видеовходы SDI: 1 × SD, HD и 12G-SDI; 1 × оптический вход
• Видеовыходы SDI: автоподбор SD, HD и 12G-SDI по сигналу на оптическом интерфейсе
• Оптический видеовход: 1 × SD/HD/12G-SDI (10 бит)
• Оптический видеовыход: автоподбор SD, HD и 12G-SDI по сигналу на видеовходе
• Ввод звука через оптический вход: 16 встроенных каналов
• Вывод звука через оптический выход: 16 встроенных каналов
• Скорость передачи данных: автоопределение SD, HD и 12G-SDI
• Регенерация сигнала: да
• Форматы SD: 525i/59,94 NTSC; 625i/50 PAL
• Форматы HD: 720p/50/59,94/60; 1080p/23,98/24/25/29,97/30/50/59,94/60; 1080PsF/23,98/24/25/29,97/30; 1080i/50/59,94/60
• Форматы 2K: 2K DCI/23,98p/24p/25p; 2K/23,98PsF/24PsF/25PsF
• Форматы Ultra HD: 2160p/23,98/24/25/29,97/30
• Форматы 4K: 4K DCI/23,98p/24p/25p
• Интерфейс SDI: SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 424M-B, SMPTE 425M, SMPTE ST-2081, ITU-R BT.656, ITU-R BT.601, SMPTE 297M
• Скорость SDI-видеопотока: переключение между SD, HD, Ultra HD и DCI 4K
• Частота выборки SDI-изображения: 4:2:2 и 4:4:4
• Дискретизация SDI-звука: 48 кГц, 24 бита
• Цветовое разрешение SDI: 4:2:2 и 4:4:4
• Цветовое пространство SDI: YUV и RGB
• Автопереключение SDI: SD, HD, 12G-SDI
• Операционные системы: macOS 10.12 Sierra, macOS High Sierra 10.13 или новее; Windows 8.1 или Windows 10
• Управление настройками: без пользовательского интерфейса
• Питание: универсальный блок питания 12 В с адаптерами, кабельная стяжка
• Потребляемая мощность: 2 Вт
• Рабочее напряжение: 6–36 В DC
• Комплектация: Mini Converter Optical Fiber 12G, универсальный блок питания +12 В с адаптерами
• Примечание: модуль SFP в комплект не входит
• Рабочая температура: 0–40 °C
• Температура хранения: от –25 до +45 °C
