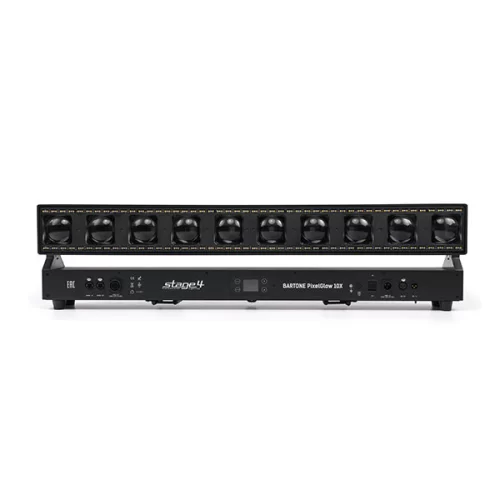

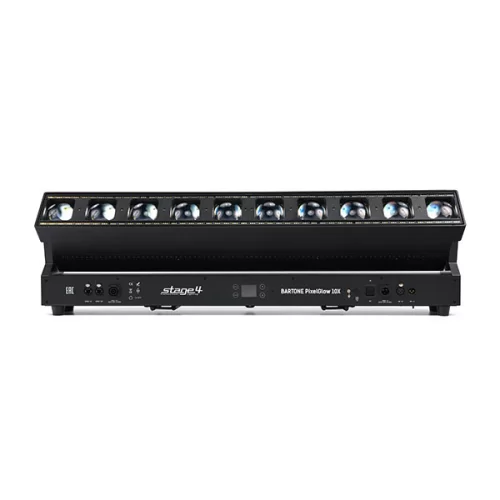

Stage4 Bartone PixelGlow 10X Моторизованная панель BAR, 10x60 Вт. + 288x1 Вт., RGBW

Stage4 Bartone PixelGlow 10X - Моторизованная панель BAR

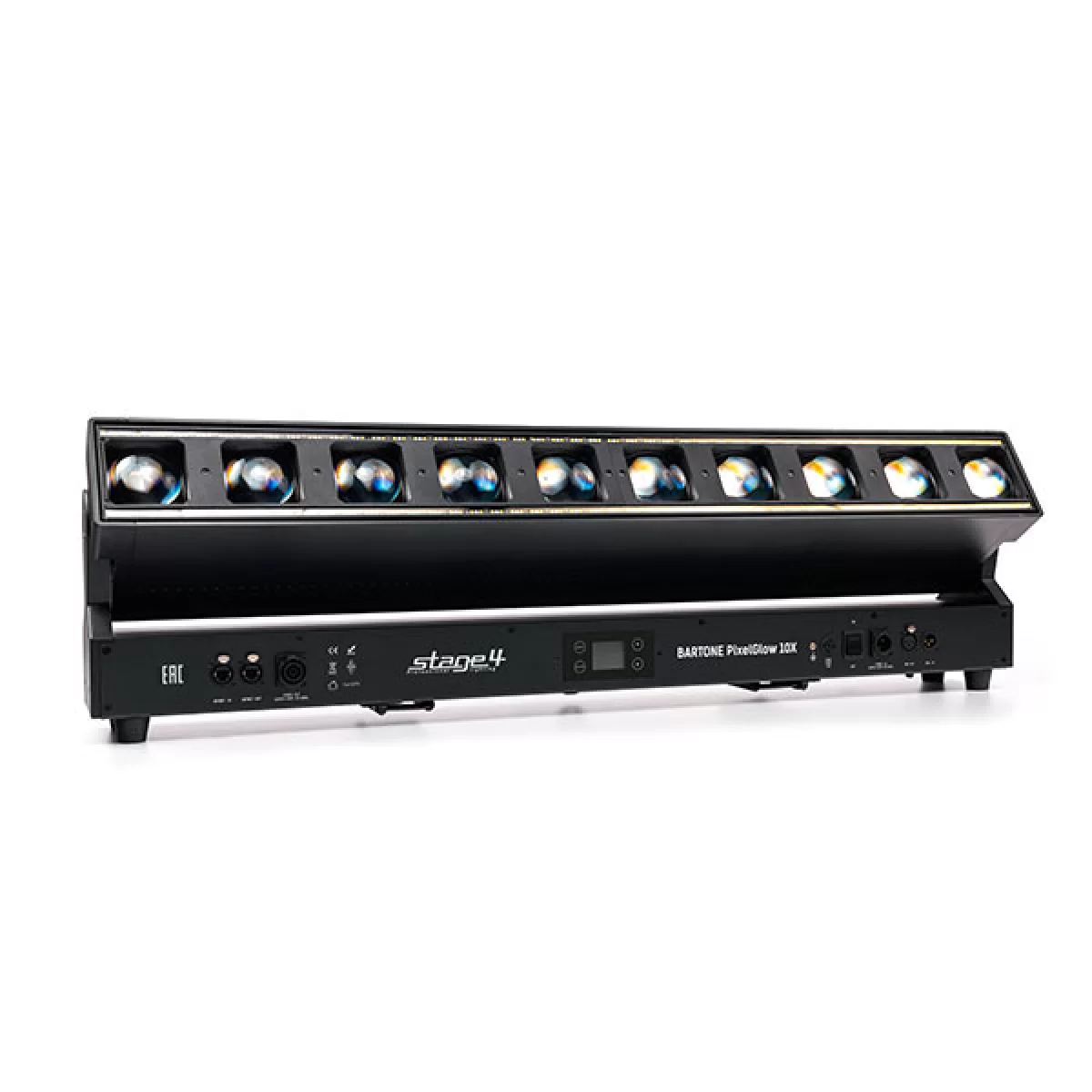

BARTONE PixelGlow 10X — линейный сценический прожектор типа BAR с TILT от STAGE4, созданный как ещё более эффективный и дальнобойный аналог PixelBlaze 12X. Прибор построен на десяти 60‑ваттных RGBW‑мультичипах с моторизованным зумом и дополнительной пиксельно‑зональной подсветкой из 288 диодов с синтезом RGB+CW+WW по 1 Вт. Такое сочетание превращает PixelGlow 10X в весьма универсальный инструмент: узкие бим‑лучи, средний wash для заливки и полноформатный цветной BAR и строб — всё в одном корпусе.​

Основная оптика формирует динамический зум с углами луча от 3,8° до 20,5° и углом поля луча до 27° на максимальном зуме. При минимальном зуме прибор развивает силу света 307 630 кд и освещённость 12 305 лк на 5 метрах, что делает PixelGlow 10X одним из самых эффективных линейных приборов STAGE4 для больших дистанций и рекомендуемой дистанцией до 20 м. Узкий зум используется для формирования плотных бим‑лучей в дыму, а при максимальном зуме лучи перекрываются и дают равномерную цветную заливку с корректной формой светового пятна — прямоугольником со скруглёнными краями. Большинству аналогов на рынке сложно воспроизвести форму правильного прямоугольника, поскольку центровке диодов уделено мало внимания, и на минимальном зуме они заметно «пляшут» относительно центральной оси.

Вдоль всей передней панели, над и под основными линзами, расположена сплошная линия подсветки из 288 дополнительных диодов RGB+CW+WW, разбитых на зоны. Она может работать как совместно с основными источниками, так и самостоятельно — как BAR‑заливка или зоновый цветной/белый строб. Цветопередача находится на хорошем, почти высоком уровне — до 80,3 Ra. Комбинированная система генерации цвета (RGBW в основных источниках и RGB+CW+WW в дополнительных) обеспечивает широкий спектр оттенков — от холодных насыщенных и пастельных до тёплых — и позволяет строить сложные и выразительные световые сцены.​

Особое внимание при разработке уделялось функциональности и надёжности прибора в условиях постоянных переездов и смены локаций. До запуска в серию первая партия из 60 приборов прошла полугодовые полевые испытания в прокатном департаменте компании «Имлайт» в составе тура группы «ЗВЕРИ». Эксплуатация в реальных концертных условиях позволила выявить и устранить скрытые инженерные недочёты, доработать конструкцию и выпустить несколько обновлений прошивки, улучшивших стабильность работы моторов, алгоритмы диммирования и поведение прибора при критических условиях турового проката.​

PixelGlow 10X поддерживает DMX‑512, Art‑NET и RDM, имеет шесть режимов персонализации — от 22 до 173 DMX‑каналов, от упрощённого управления до полного пиксельного контроля всех зон. 16‑битный электронный диммер с настраиваемыми кривыми и скоростью диммирования, несколько режимов анимации стробоскопа и выбор частоты ШИМ в диапазоне 90–25 000 Гц позволяют адаптировать прибор к клубной сцене, театру, телестудии и концертному туру без видимого мерцания на камеру.​

Металлический корпус чёрного цвета со степенью защиты IP20 и климатическим исполнением УХЛ4 рассчитан на работу при температурах от +1 °C до +35 °C. Габариты устройства — 1000 × 118 × 282 мм, вес — 20,6 кг. Активная система охлаждения с тремя режимами работы вентилятора, включая тихий, позволяет использовать прибор не только на громких концертных площадках, но и в более чувствительных по уровню шума пространствах. Питание организовано через Powercon TRUE1 (IN/OUT), сигнальные интерфейсы — XLR 3‑pin DMX и Art‑NET RJ45. В комплект поставки входят кабель питания, DMX‑кабель, две омега‑скобы, две С‑струбцины, страховочный трос и руководство на русском языке.​

Особенности

• Тип устройства: линейный светодиодный прожектор типа BAR с функциями стробоскопа
• Области применения: Дома культуры, ночные клубы, объекты сферы HoReCa
• Количество и мощность светодиодов: 10×60 Вт (основной источник света), 288x1 Вт (дополнительные источники света)
• Угол раскрытия луча: 4° х 20°
• Электронный зум: 3,8-20,5°
• Моторизованный TILT: 270°
• Рекомендуемое рабочее расстояние: до 20 м
• Система цветосмешения: комбинированная (RGB+CW+WW+RGB)
• Протоколы управления: DMX-512, Art-Net, RDM
• Количество DMX-каналов: от 22 до 173 (6 режимов)
• Разрешение диммера: 16 бит, 4 кривые диммирования, управление скоростью диммирования
• Частота ШИМ: от 900 до 25000 Гц
• Охлаждение: активное
• Управление: дисплей с 4 кнопками
• Габариты: 1000 × 118 × 282 мм
• Вес: 20,6 кг
• Степень защиты: IP20

Характеристики

• Наименование устройства BARTONE PixelGlow 10X
• Серия BARTONE
• Модель PixelGlow 10X
• Страна происхождения КНР
• Тип устройства Линейный прожектор BAR
• Рекомендованная область применения Театры, дома культуры, ночные клубы, объекты сферы HoReCa
• Рекомендованное назначение Подсветка стен, декораций. Верхнее или контровое освещение
• Рекомендованная эффективная рабочая дистанция до, м 20
• Источник света (далее ИС) Светодиод
• Тип основного ИС Четырехцветный мультичип
• Количество основных ИС, шт 10
• Мощность основных ИС, вт 60
• Цвет основных ИС RGBW
• Количество дополнительных ИС каждого типа, шт 96
• Общее количество дополнительных ИС, шт 288
• Мощность дополнительных ИС, вт 1
• Цвет дополнительных ИС RGB+CW+WW
• Световой поток готового изделия (далее ГИ), лм 5582,6
• Сила света ГИ, кд 307630
• Лучистый поток (FE) ГИ, Вт 23,195
• Световая эффективность ГИ, лм/Вт 10,99
• Координата цветности [CIE 1931] (ГИ) x = 0.2641 y = 0.2452
• Координата цветности [CIE 1976] (ГИ) u' = 0.1952 v' = 0.4076
• Точка "Зеленый-Маджента" [DUV] -0,0123
• Доминирующая длина волны (ГИ), нм 471,1
• Чистота цвета (ГИ) 32,6
• Пиковая длина волны (ГИ), нм 448
• Ширина кривой спектра (FWHM) (ГИ), нм 25
• Соотношение цветов ССТ (ГИ) R=16.8% G=76.6% B=6.7%
• Индексы цветопередачи в режиме "Все диоды на 100%"
• CRI (R1-R8), Ra 66,5
• CRI (только R9), Ra -95
• CRI (R1-R9), Ra 48,6
• CRI (R1-R15), Ra 55,2
• Индекс AvgR (Average Rendering Index) 55,2
• Индекс TM-30-15 (Rf/Rg) 73/121
• Индекс EEI 1.29708
• Максимальная освещённость на 1 м, лк 307630
• Максимальная освещённость на 3 м, лк 34181
• Максимальная освещённость на 5 м, лк 12305
• Максимальная освещённость на 7 м, лк 6278
• Максимальная освещённость на 9 м, лк 3798
• Рекомендованная эффективная рабочая дистанция до, м 20
• Световой поток [R] красных диодов, лм 1066.1
• Световой поток [G] зеленых диодов, лм 2853,5
• Световой поток [B] синих диодов, лм 515,84
• Световой поток [W] белых диодов, лм 3812,6
• Сила света [R] красных диодов, кд 58155
• Сила света [G] зеленых диодов, кд 163601
• Сила света [B] синих диодов, кд 33707
• Сила света [W] белых диодов, кд 202524
• Световой поток готового изделия (далее ГИ), лм 1784,4
• Сила света ГИ, кд 774,7
• Лучистый поток (FE) ГИ, Вт 8,1271
• Световая эффективность ГИ, лм/Вт 20,75
• Координата цветности [CIE 1931] (ГИ) x = 0.2319 y = 0.2336
• Координата цветности [CIE 1976] (ГИ) u' = 0.1737 v' = 0.3937
• Точка "Зеленый-Маджента" [DUV] 0,0059
• Доминирующая длина волны (ГИ), нм 477,3
• Чистота цвета (ГИ) 43,8
• Пиковая длина волны (ГИ), нм 456
• Ширина кривой спектра (FWHM) (ГИ), нм 24,3
• Соотношение цветов ССТ (ГИ) R=15.0% G=74.4% B=10.6%
• Индексы цветопередачи в режиме "Все диоды на 100%"
• CRI (R1-R8), Ra 80,3
• CRI (только R9), Ra -45
• CRI (R1-R9), Ra 66,3
• CRI (R1-R15), Ra 68,2
• Индекс AvgR (Average Rendering Index) 68,2
• Индекс TM-30-15 (Rf/Rg) 76/112
• Индекс EEI 0.65643
• Максимальная освещённость на 1 м, лк 770,5
• Максимальная освещённость на 3 м, лк 192,6
• Максимальная освещённость на 5 м, лк 30,82
• Максимальная освещённость на 7 м, лк 15,72
• Максимальная освещённость на 9 м, лк 9,512
• Световой поток [R] красных диодов, лм 224,23
• Световой поток [G] зеленых диодов, лм 1123,7
• Световой поток [B] синих диодов, лм 201,62
• Световой поток [CW] холодных белых диодов, лм 331
• Световой поток [WW] теплых белых диодов, лм 269
• Сила света [R] красных диодов, кд 97,92
• Сила света [G] зеленых диодов, кд 494,5
• Сила света [B] синих диодов, кд 83,45
• Сила света [CW] холодных белых диодов, кд 148,8
• Сила света [WW] теплых белых диодов, кд 126,2
• Раскрытия луча динамическое
• Наличие Zoom (зум) Да
• Тип зум линейный
• Исполнение зум моторизованный
• Точность зум, бит 8
• Диапазон Zoom (зум) 3,8-20,5
• Коэффициент увеличения зум 5,5:1
• Угол луча (Beam angle) при мин.зуме, град. 3,8
• Поле луча (Field angle) при мин.зуме, град. 7,5
• Угол луча (Beam angle) при мин.зуме в вертикальной плоскости (C0/180), град. 4
• Угол луча (Beam angle) при мин.зуме в горизонтальной плоскости (C90/270), град. 4
• Угол поля луча (Field angle) при мин.зуме в вертикальной плоскости (C0/180), град. 7,1
• Угол поля луча (Field angle) при мин.зуме в горизонтальной плоскости (C90/270), град. 8,2
• Угол луча (Beam angle) при макс.зуме, град. 20,5
• Поле луча (Field angle) при макс.зуме, град. 27
• Угол луча (Beam angle) при макс.зуме в вертикальной плоскости (C0/180), град. 19,8
• Угол луча (Beam angle) при макс.зуме в горизонтальной плоскости (C90/270), град. 19,7
• Угол поля луча (Field angle) при макс.зуме в вертикальной плоскости (C0/180), град. 25,7
• Угол поля луча (Field angle) при макс.зуме в горизонтальной плоскости (C90/270), град. 25,5
• Широта изменения угла луча (MIN-MAX), град. 16,7
• Широта изменения угла поля (MIN-MAX), град. 19,5
• Возможность установки фрост-фильтра Нет
• Метод синтеза цвета Комбинированный
• Режим цветосмешения основного источника света (синтез) RGBW
• Режим цветосмешения дополнительного источника света (синтез) RGB+CW+WW
• Точность синтеза цвета, бит 16
• Режим HSV (Hue, Saturation, Value) Нет
• Количество пресетов цветов, шт Нет
• Количество пресетов ССТ (ЦТ) Нет
• Линейное изменение ССТ (ЦТ) Нет
• Точность диммера, бит 16
• Исполнение диммера электронный
• Эффект вольфрамовой лампы Нет
• Управление диодами (пиксели) Да
• Кривые диммирования, шт Да
• Скорость диммирования Да
• Выбор частоты обновления LED (Refresh rate) Да
• Диапазон Refresh rate (Частоты ШИМ), Hz 90-25000
• Стробоскоп, количество режимов 25
• Поворот по горизонтали (PAN) Нет
• Наклон по вертикали (TILT) Да
• Исполнение TILT моторизованный
• Угол наклона по вертикали (TILT), град. 270
• Наклон от центра (+/-), град. 135
• Точное позиционирование (Fine, 16 bit) Да
• MIN шаг наклона, град. 0,004
• Функция затемнения луча при движении (BlackOut XY) Нет
• Функция замедления при движении (Speed PT) Нет
• Функция позиционирования через меню прибора (Static) Нет
• Функция калибровки моторов через меню прибора (Calibrate XY) Нет
• Функция удаленного перезапуска моторов (Reset) Да
• Авто-восстановление положения при помехе Да
• Протокол DMX-512 Да
• Протокол Art-NET Да
• Протокол RDM Да
• Количество режимов (персонализаций) DMX 6
• MIN кол-во DMX-каналов 22
• MAX кол-во DMX-каналов 173
• I режим DMX, количество каналов 22
• II режим DMX, количество каналов 31
• III режим DMX, количество каналов 100
• IV режим DMX, количество каналов 109
• V режим DMX, количество каналов 169
• VI режим DMX, количество каналов 173
• Встроенные авто программы Да
• Минимально подходящая система управления FALCON NEST
• Рекомендуемая система управления STAGE4 TWIN LS
• ИК-управление Доп.опция
• Режим "Мастер-ведомый" Да
• Режим "звуковой активации" Да
• Режим "Ручное управление" (через меню) Да
• Способ обновление прошивки Внешний программатор
• Разъемы DMX XLR 3-pin (IN/OUT)
• Разъемы Art-NET (in/out) Да
• Беспроводной DMX Доп.опция
• Рекомендуемая система беспроводного DMX WiTR-DMX 512 (00-62662)
• ИК-управление Нет
• Требования по подключению DMX-сплиттер с поддержкой RDM
• Органы управления на корпусе Дисплей + 4 кнопки
• Функция поворота экрана Да
• Функция блокировки экрана Да
• Язык интерфейса меню (дисплея) Английский / Китайский
• Напряжение 90-240 В, 50/60 Гц.
• MAX потребляемая мощность, Вт 850
• Коэффициент мощности (Power Factor (PF)) н/д
• Разъёмы питания POWERCON TRUE 1 (IN/OUT)
• Бренд производителя разъёмов питания н/д
• Кнопка вкл/выкл питания Есть
• Принцип системы охлаждения Активная
• Способ охлаждения Вентиляторы охлаждения
• Уровень шума средний
• Классический авто-режим работы вентилятора Да
• Количество режимов работы вентилятора, шт 3
• Линейный режим изменения скорости вентилятора Нет
• Тихий режим вентилятора Да
• Цвет корпуса Черный
• Материал корпуса Металл
• Степень защиты корпуса IP20
• Защита от коррозии корпуса и соли Нет
• Защита от УФ воздействия Нет
• Ручки для переноски устройства, шт 2
• Климатическое исполнение и категория размещения УХЛ4
• Диапазон рабочих температур от +1°C до +35°C
• Относительная влажность среднегодовая — 60% при 20 С°; максимальная — 80% при 25 С°.
• Язык интерфейса (надписей) корпуса Английский
• Габаритные размеры устройства, мм 1000х118х282
• Вес нетто, кг 20,6
• Точка крепления страховочного троса Есть
• Установка на горизонтальные поверхности На ножках
• Подвес на фермы, софиты На струбцины через омега-скобы
• Необходимое кол-во струбцин для подвеса, шт 2
• Габаритные размеры упаковки, мм 1210х185х365
• Вес брутто, кг 23,5
• Тип упаковки Картонная коробка и пенополистирол
• Требования к транспортировке Палетный борт + амортизирующая упаковка
• Комплект поставки
• Кабель питания, шт 1
• Сигнальный DMX-кабель, шт 1
• Омега-скоба (Fastlock), шт 2
• C-образная струбцина, шт. 2
• Страховочный тросик, шт 1
• Руководство пользователя на русском языке, шт 1
• Срок службы и гарантия
• Срок службы, лет 5
• Гарантийный срок, год 1
