Цифровые микшерные пульты и стейдж-боксы. Часть 2

Современный рынок звукового оборудования находится на новом витке развития, и все больше внимания уделяется мультизадачности, высокому качеству звучания и упрощенной интеграции с цифровыми сетями. Неудивительно, что крупные производители микшерных решений продолжают совершенствовать модельные линейки, делая их более универсальными и гибкими. Компания Yamaha, являясь давним лидером индустрии, снова привлекает внимание профессионалов, анонсируя серию DM7 - цифровые консоли продвинутого уровня, где особый интерес вызывают три модели: DM7 Compact, DM7 (полноразмерная версия) и DM7-EX (улучшенная модификация для тех, кому критически важны дополнительные возможности).

В продолжение темы о цифровых пультах, поднятой в прошлой части обзора (где рассматривалась серия DM3) настало время перейти к более масштабным микшерам, ориентированным на крупные площадки, театры, телерадиовещание, корпоративные мероприятия и сложные лайв-шоу. Новые микшерные системы разработаны так, чтобы легко встраиваться в различные рабочие процессы, обеспечивая непревзойденное качество звука, простое управление и возможность быстрого масштабирования.

Также мы затронем тему стейдж-боксов, которые обеспечивают гибкость и удобство в организации звуковой системы. Несмотря на большое количество локальных входов и выходов в микшерах Yamaha, в реальных условиях часто возникает необходимость разнести точки подключения в разных частях сцены или зала. Для таких задач используются рэковые стейдж-боксы серии RIO, работающие по Dante-протоколу.

Обзор серии YAMAHA DM7

Линейка DM7 разрабатывалась для профессиональных задач, где требуется большой запас по количеству каналов, расширенная функциональность в области обработки и гибкость при организации крупных аудиосистем. Yamaha учла все последние тенденции в мире живых шоу, трансляций, театральных постановок и студийной работы, чтобы выпустить устройства, способные удовлетворить самый взыскательный спрос.

Обращаясь к внутренней архитектуре, стоит отметить поддержку Dante (до 144 входов и выходов на частоте дискретизации 96 кГц) и наличие встроенного USB-аудиоинтерфейса на 18 каналов IN/OUT, что открывает путь к простому соединению пульта с компьютером (для многоканальной записи или воспроизведения через DAW), а также к масштабированию системы через локальную сеть с помощью Dante-протокола.

Еще одной важной деталью стала реализация раздельного режима (Split Mode). Она дает возможность эффективно разделять внутренние ресурсы пульта и управлять параллельными задачами. К примеру, одна часть может вести работу для FOH (Front of House), а вторая - для мониторного микса, театральных систем или записывающих каналов.

Все три представленные модели (Compact, DM7 и DM7-EX) используют высококачественные конвертеры 96 кГц. Особый упор сделан на эргономику: крупные мультисенсорные экраны (12-дюймовые) обеспечивают быстрый доступ к настройкам, в то время как вспомогательные мониторы (7-дюймовые) дают возможность оперативно контролировать дополнительные параметры. Существенной инновацией стало появление AI-помощи (AI Assist Functions), призванной автоматизировать рутинные или технически сложные процедуры.

Встроенная поддержка DAW Remote делает пульты серии DM7 привлекательными для студийных инженеров, желающих управлять цифровыми рабочими станциями (Cubase, Logic Pro, Pro Tools и др.) непосредственно с поверхности пульта, используя фейдеры, кнопки, энкодеры.

Наконец, нельзя не упомянуть резервный блок питания (Redundant power supply), который встроен во все модели. Для крупномасштабных шоу, театров и ТВ-программ чрезвычайно важно иметь защиту от сбоев в электроснабжении.

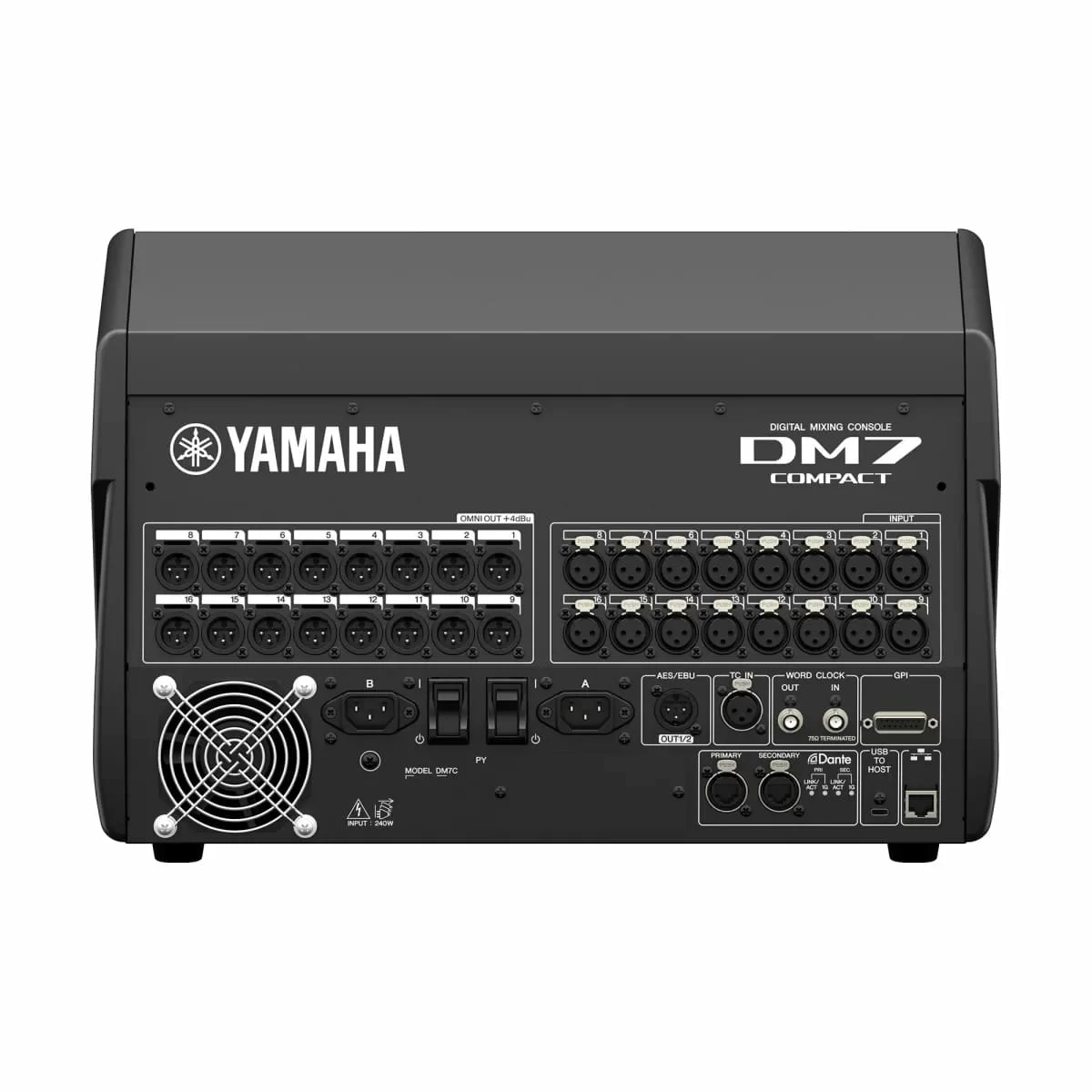

YAMAHA DM7 COMPACT

Компактная версия DM7 Compact - интересная альтернатива для тех, кому нужна большая производительность, но при этом важно сохранить относительную мобильность или экономию пространства. Данная модель располагает 72 входными каналами (mono), что уже значительно превышает возможности многих «старых» цифровых пультов. Наличие 16 фейдеров (12 + 4) обеспечивает удобное управление, а центральный «мозговой центр» - 12-дюймовый мультисенсорный дисплей высокого разрешения - дополняется еще одним 7-дюймовым экраном, позволяя работать с двумя наборами параметров параллельно.

Одним из преимуществ DM7 Compact становится то, что ее можно устанавливать в рэковую стойку с помощью опционального крепления RK1, упрощая задачу при эксплуатации в тесн пространствах (телестудии, небольшие прокатные компании, театры), а также при необходимости быстрой перевозки.

По части физических разъемов консоль предоставляет 16 аналоговых входов (XLR) и 16 выходов (XLR), облегчающих подключение микрофонов, линий, внешних процессоров. Дополнительно присутствует выход AES/EBU, вход для тайм-кода (TC in), слот PY (64 x 64) для расширений, порт USB-C (18x18 аудиоинтерфейс), а также сетевые порты Dante и Ethernet. USB-A в количестве двух штук размещаются для возможности подключать флешки, внешние накопители или другие USB-устройства. Наличие Word Clock IN/OUT позволяет синхронизировать пульт с прочими устройствами в комплексной системе.

Необходимо упомянуть, что DM7 Compact оснащен встроенной поддержкой Dante (до 144 входов и 144 выходов при 96 кГц), позволяющий ему легко интегрироваться в профессиональне аудиосети, объединяя стейдж-боксы, усилители, цифровые рекордеры и другие пульты Yamaha. При желании можно активировать Split Mode, чтобы часть каналов консоли обрабатывала сигнал FOH, а часть - была задействована для других нужд, например, мониторного микса.

DM7 Compact хорошо подойдет для ситуаций, где нужны возможности топовой консоли, но физическое пространство сильно ограничено, например, гастрольные шоу среднего масштаба, мероприятия в корпоративном секторе, телестудии, а также театры, где необходимо быстро переключать сцены и конфигурации. USB-интерфейс на 18 каналов упрощает многоканальную запись, а также позволяет использовать VST RACK для дополнительной обработки сигнала плагинами Steinberg или третьих сторон.

YAMAHA DM7

Yamaha DM7 - это полноразмерная модель, следующая за DM7 Compact. Увеличенные габариты оправдываются расширенными возможностями: больше фейдеров, больше встроенных входов, дополнительный 12-дюймовый экран. В итоге получается консоль, ориентированная на крупных организаторов мероприятий, театры и прокатные компании, которым требуется значительный запас по количеству каналов.

Система предлагает 120 моно-входных каналов и увеличенную рабочую площадь с 28 моторизированными фейдерами (12+12+4), обеспечивая удобство управления даже в самых сложных проектах. Две 12-дюймовые мультисенсорные панели, дополненные 7-дюймовым дисплеем, делают взаимодействие с пультом интуитивным, позволяя мгновенно переключаться между секцией микширования, эквалайзером, динамической обработкой и вспомогательными настройками.

Подключение внешних устройств осуществляется через 32 аналоговых входа и 16 выходов на разъемах XLR, которые дают возможность работать с разнообразными микрофонами и линейными источниками. Также предусмотрены два интерфейса AES/EBU, вход тайм-кода (TC in), слот PY и синхронизация по Word Clock, предоставляя системе широкие возможности маршрутизации и интеграции с другими профессиональными устройствами.

Необходимо упомянуть, что DM7 так же, как DM7 Compact, оснащен встроенной поддержкой Dante, обеспечивающей 144 входных и 144 выходных канала при 96 кГц, что позволяет легко включать консоль в профессиональные аудиосети, объединяя стейдж-боксы, усилители, цифровые рекордеры и другие пульты Yamaha. Совместно с USB-C (18 входов и 18 выходов) и двумя портами USB-A пульт поддерживает многоканальную запись и воспроизведение, являясь универсальным решением для работы в студийных и концертных условиях.

Высокая надежность DM7 обеспечивается встроенным резервным блоком питания, который сохраняет работоспособность всей системы при сбоях в электросети. Даже в экстремальных условиях пульт продолжает стабильно работать, не сбрасывая заданные параметры. DM7 отлично впишется в крупные прокатные компании, театральные площадки и телевизионные студии, а также во все случаи, когда необходимо более ста каналов и активное пользование Dante. USB-интерфейс с 18 каналами не только удобен для записи концертов «на лету», но и полезен в студиях, где пульт становится центральным элементом всей архитектуры. Встроенная поддержка VST RACK дает доступ к ряду плагинов, задействуемых в реальном времени.

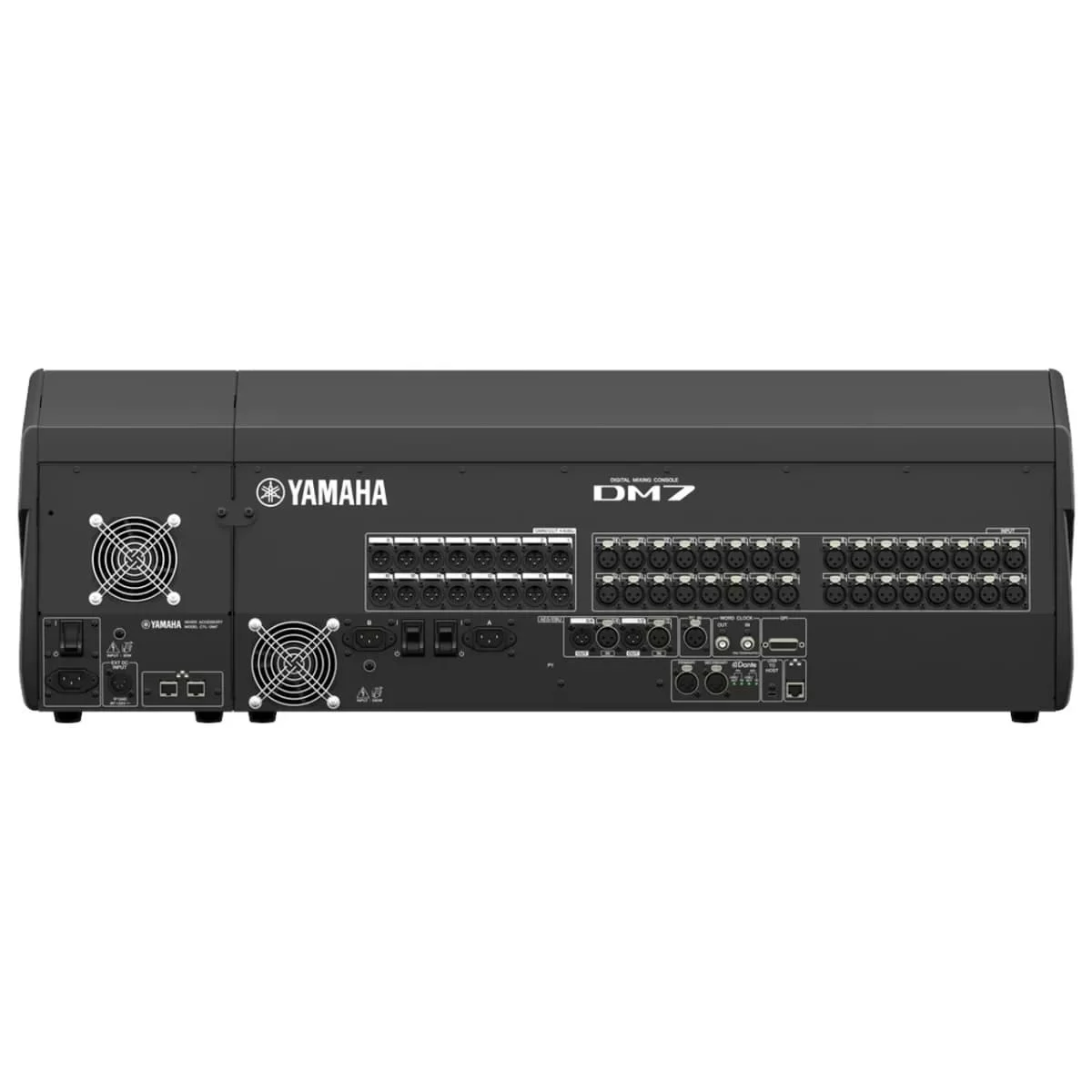

YAMAHA DM7-EX

Модель DM7-EX - более продвинутый вариант полноразмерной консоли. Ключевой упор сделан на адаптацию к любым задачам инженера, предоставляя еще больший контроль и дополнительный функционал для управления разноплановыми шоу. Как и DM7, версия EX имеет 96 кГц дискретизацию, 120 каналов, 30 фейдеров и два 12-дюймовых сенсорных экрана плюс один 7-дюймовый. Но здесь добавляется control expansion, то есть расширенные возможности управлять конфигурацией, что дает еще больше свободы при эксплуатации.

В основе системы лежит 120-канальный цифровой процессор, обеспечивающий высочайшее качество звука с дискретизацией 96 кГц. Количество фейдеров увеличено до 30, а конфигурация (12+12+4+2) дает дополнительное пространство для управления групповыми шинами, вспомогательными посылами и ключевыми параметрами микса. Два 12-дюймовых мультисенсорных дисплея, дополняемые 7-дюймовым вспомогательным экраном, превращают процесс микширования в интуитивно понятный и быстрый, обеспечивая глубокий контроль над каждой деталью.

Версия EX ориентирована на многозадачность, благодаря Control Expansion, расширяющему конфигурационные возможности. Встроенный модуль AI Assist анализирует микс в режиме реального времени, помогая оператору оптимизировать звучание и предлагать наиболее подходящие настройки. Функция DAW Remote обеспечивает удобную интеграцию с программами звукозаписи, позволяя управлять цифровыми рабочими станциями прямо с консоли.

Полноценная поддержка Dante (144 входа и 144 выхода при 96 кГц) делает консоль ключевым звеном в цифровой аудиосети, объединяя стейдж-боксы, усилители, рекордеры и другие устройства в единое пространство. Раздельный режим работы (Split Mode) позволяет использовать систему в двух независимых зонах, что идеально подходит для сложных постановок и многокомпонентных шоу. Два AES In/Out, Time Code In, PY Slot и USB (18 входов и 18 выходов) обеспечивают гибкую маршрутизацию сигналов, а встроенный двухканальный блок питания гарантирует надежную работу в любых условиях, предотвращая отключение при перепадах напряжения.

DM7-EX призван покрывать самые требовательные случаи - живые трансляции значимых спортивных событий, масштабные театральные постановки, корпоративные шоу, крупные фестивали или концерты. Расширенный набор фейдеров даст еще больше преимуществ тем, кто предпочитает иметь «все каналы на виду» и быстро переключаться между группами. AI Assist Functions пригодятся в ситуациях, когда сведение нескольких десятков каналов требует алгоритмического помощника (например, интеллектуальная настройка гейна, автоматическая эквализация мониторов, первичная обработка сигналов).

Кроме этого, DM7-EX становится отличным инструментом для Front-of-House инженеров, работающих с большими оркестровыми коллективами, ведь параллельно можно вести много зон или миксов. Дополнительная панель управления (большое количество фейдеров) упрощает контроль каждой группы инструментов и вокала.

Обзор стейдж-боксов YAMAHA

При работе с системами DM7 (как и с прочими консолями Yamaha, поддерживающими Dante) возникнет ситуация, когда нужно раскинуть входы и выходы по разным локациям: на сцене, за кулисами, в помещении для подкастов или в оркестровой яме. С этой задачей идеально справляются стейдж-боксы RIO1608-D2 и RIO3224-D2, представляющие собой рэковые блоки с набором аналоговых входов/выходов, передающих аудиосигналы по Dante.

YAMAHA RIO1608-D2

RIO1608-D2 - это рэковый блок (3U), имеющий 16 входов (XLR) и 8 выходов (XLR). Разработчики Yamaha учли, что современная цифровая система не может ограничиваться одной консолью с аналоговыми разъемами. Внешние рэковые блоки, расположенные в разных точках площадки, позволяют свести провода к минимуму и сэкономить массу времени на монтаже и настройке.

При работе с DM7, DM7 Compact или DM7-EX, для соединения применяется витая пара (CAT5 или CAT6), что в типичном сценарии дает до 100 метров кабеля без заметных потерь качества. Важно использовать высококачественные кабели и разъемы etherCON, чтобы избежать потенциальных проблем с пропускной способностью или помехами.

RIO1608-D2 отлично подходит для небольших и средних по размеру сцен, где нужно разместить 16 источников (микрофонов, инструментальных линий) и 8 возвратных линий. Это универсальный формат, востребованный на концертах, театральных постановках и в корпоративном AV-сегменте. Устройства серии RIO давно зарекомендовали себя как надежные и удобные в работе, а модель D2 подтверждает эту репутацию улучшенными параметрами шума и динамического диапазона.

YAMAHA RIO3224-D2

RIO3224-D2 - старшая модель стейдж-бокса с большим количеством аналоговых каналов: 32 входа и 16 выходов (плюс 4 AES/EBU-выхода), расширяя гибкость системы, когда необходимо подключить множество микрофонных и линейных сигналов, а также отправить значительное число выходных каналов в мониторные системы, рекордеры, цифровые устройства обработки или эфир.

Модель RIO3224-D2 задумывалась для более крупных площадок: фестивальные сцены, концертные залы, оперные театры и другие пространства, где бывает задействовано много микрофонов. При этом стейдж-бокс сохраняет высокое качество предусилителей и конвертации, что позволяет добиться прозрачного звука.

Обе модели (RIO1608-D2 и RIO3224-D2) используют Dante, что дает возможность свободно маршрутизировать сигналы между разными зонами без сложных аналоговых коммутаций. Можно развести входы/выходы, поместить несколько RIO-блоков в разных точках площадки, а затем объединить все в одну сеть, управляемую из микшера (DM7, DM7 Compact, DM7-EX). Подобная схема серьезно упрощает настройку и обслуживание, повышая надежность.

Сравнительная таблица YAMAHA DM7 COMPACT / DM7 / DM7-EX

Сравнительная таблица YAMAHA RIO1608-D2 / RIO3224-D2

Часто задаваемые вопросы (FAQ)

1. Нужны ли специальные навыки для работы с DM7, DM7 Compact или DM7-EX?

Каждый пульт Yamaha DM7 сохраняет фирменную эргономику, знакомую тем, кто работал с предыдущими сериями (CL, QL, DM3 и т. д.). Наличие больших сенсорных экранов, понятное меню и логично расположенные фейдеры позволяют достаточно быстро освоить пульт. Для глубокой настройки Dante полезно изучить утилиту Dante Controller, но базовый функционал часто активируется автоматически.

2. В чем ключевое отличие DM7 Compact от DM7 полноразмерной?

Основное отличие заключается в количестве каналов (72 против 120), фейдеров (16 против 28) и локальных аналоговых входов/выходов (16/16 против 32/16). DM7 Compact легче и может монтироваться в стойку. DM7 полноразмерная имеет два 12-дюймовых сенсорных экрана вместо одного и суммарно больше мест для управления.

3. Что дает функционал Split Mode?

Split Mode позволяет разделять внутренние ресурсы консоли на две независимые зоны управления. То есть одна часть пульта может быть сконфигурирована, например, для FOH, вторая - для мониторинга или записи.

4. Какие преимущества AI-ассистента в микшерах DM7?

AI-ассистент - набор алгоритмов, призванных облегчить задачи, ускоряя рутинные операции. Например, система может автоматически определять оптимальный гейн, помогать в первоначальной эквализации канала или подбирать уровни в миксе на основе анализа сигнала. Особенно ценится при коротком саундчеке, в режиме «быстрых» фестивалей или в ситуациях, когда одному пользователю приходится вести большой оркестр.

5. Подходит ли DM7 для удаленного управления DAW?

Да, в консоли реализована функция DAW Remote, что дает возможность управлять популярными цифровыми рабочими станциями (Cubase, Nuendo, Logic Pro, Pro Tools и т. п.) напрямую с пульта.

6. Yamaha DM7 и DM7-EX кажутся схожими: когда стоит выбрать EX?

DM7-EX предлагает расширенное количество фейдеров (30 вместо 28), дополнительную гибкость управления (control expansion) и в целом рассчитан на самые сложные задачи, требующие обширной поверхностной конфигурации. Если вашей приоритетной задачей является максимальная универсальность для больших шоу, телевизионных трансляций или комбинированных систем, тогда EX станет логичным выбором.

7. Может ли DM7 Compact конкурировать с «большими» консолями на уровне качества звука?

Качество звука у всей линейки DM7 находится на одном уровне, ведь все модели поддерживают 96 кГц, используют высококлассные микрофонные предусилители и одинаковые алгоритмы обработки. Разница лишь в количестве каналов, размере, числе фейдеров и вариантах коммутации.

8. Сколько стейдж-боксов RIO можно подключать к одной DM7-консоли?

Теоретически ограничение задается количеством Dante-потоков и инфраструктурой сети. Конкретно в DM7 заявлено 144 входа и 144 выхода по Dante. Если один блок RIO3224-D2 дает 32 входа и 16 выходов, то можно подключать несколько таких устройств, пока суммарные Dante-потоки не превысят 144x144. При необходимости используется дополнительное сетевое оборудование, коммутаторы и роутеры.

9. Какое расстояние поддерживается между RIO-блоком и консолью?

При использовании витой пары CAT5e/CAT6 оптимальная рекомендация - до 100 м. Однако это сильно зависит от качества кабеля и возможных помех. Если требуется большая дистанция, можно применять оптические решения (например, медиаконвертеры), расширяющие расстояние до нескольких километров.

10. Можно ли использовать RIO1608-D2 и RIO3224-D2 совместно с DM7 Compact в одном сетапе?

Да, при условии, что все устройства работают под управлением Dante-сети. Консоль DM7 Compact видит RIO-блоки, и их каналы становятся доступны в общем пуле, который легко маршрутизировать внутри пульта.

11. Что такое PY Slot?

PY Slot - это слот для опциональных плат Yamaha, позволяющих расширить интерфейсы консоли. Например, устанавливать платы других форматов (MADI, AES/EBU и т. д.), увеличивать количество входов/выходов, интегрировать другие обработчики.

12. Какова роль внутренних эффектов и поддержки VST Rack?

В серии DM7 (как и во многих цифровых консолях Yamaha) есть встроенные цифровые эффекты: реверберации, дилей, хорус и др. Помимо этого, пульт может работать с VST Rack - программным решением Yamaha/Steinberg, которое дает доступ к библиотеке VST-плагинов для дополнительной обработки, что особенно полезно, когда вы желаете использовать любимые эффекты или точные эмуляции аппаратных приборов.

13. Почему столь важен резервный источник питания?

В условиях живых концертов или прямых эфиров сбой электропитания может привести к катастрофическим последствиям. Встроенный резервированный блок питания (Redundant Power Supply) призван защитить систему от внезапного отключения, переходя на резервный ввод без потери рабочего состояния пульта.

Завершая обзор, стоит подчеркнуть, что серия DM7 знаменует новую эру цифровых микшеров, объединяя инновации, производительность и удобство эксплуатации. Глубокая интеграция Dante, кристально чистый звук, адаптивная архитектура, поддержка VST Rack, AI-ассистент, удаленное управление DAW, раздельный режим Split Mode, мощные процессоры эффектов - все это теперь доступно в компактном и продуманном формате.

Если вам нужна консультация по выбору цифрового микшера или стейдж-бокса, наши специалисты всегда готовы помочь подобрать оптимальное решение под ваши задачи. На сайте samid.ru вас ждут актуальные цены, подробные технические характеристики и удобные варианты доставки. Мы гарантируем оригинальность оборудования, а наши менеджеры обеспечат профессиональную поддержку на всех этапах покупки. Оформляйте заказ с уверенностью в качестве и надежности!
