Teac UD-505-X Silver Цифро-аналоговый преобразователь с усилителем для наушников
Teac UD-505-X Silver - Цифро-аналоговый преобразователь с усилителем для наушников
Внешний ЦАП TEAC UD-505-X продолжает эволюционную линию своего предшественника UD-505. Главное изменение коснулось секции цифро-аналогового преобразования, где вместо чипов AK4497 теперь установлена пара ЦАПов ESS Technology ES9038 Q2M (по одному в каждом канале), поддерживающая работу с DSD до 22,5 МГц и PCM до 32 бит/768 кГц. Модель оснащается двумя высокоточными кварцевыми генераторами, эффективно подавляющими джиттер и работающими с частотами дискретизации, кратными 48 и 44,1 кГц. Схемотехника TEAC UD-505-X предусматривает подключение внешнего клока на 10 МГц по BNC-разъему, что позволяет добиться еще более высокой точности при синхронизации сигнала. Широкие возможности для экспериментов с оттенками звучания открывают 7 встроенных цифровых фильтров на выбор для PCM, а отключаемый апсемплер, использующий высокоэффективный алгоритм RDOT-NEO, дает возможность поднять разрешение до 32 бит/384 кГц или 32 бит/352,8 кГц и обеспечивает конвертацию PCM в DSD (до 22,5/24,5 МГц).
В ЦАПе TEAC UD-505-X применяется балансная топология схем с полным поканальным разделением, причем каждый канал запитан от отдельного тороидального трансформатора («двойное моно»). В выходной секции установлен «квартет» буферных дискретных сильноточных усилителей нового поколения TEAC-HCLD2, которые способствуют улучшению динамики звучания и минимизации искажений. При этом обеспечивается как обычное небалансное, так и симметричное подключение. В усилителе для наушников задействован аналогичный контур HCLD2. На фронтальную панель ЦАПа выведены три гнезда для наушников — два 6,3 мм и 4,4 мм балансный Pentaconn, при подключении по которому применяется активное заземление для подавления помех, генерируемых блоком питания. К двум 6,3 мм выходам можно подключить две пары наушников или одни наушники с заказным балансным кабелем (или адаптером) с двумя 6,3 мм штекерами. Встроенный Bluetooth поддерживает кодеки LDAC и aptX HD.

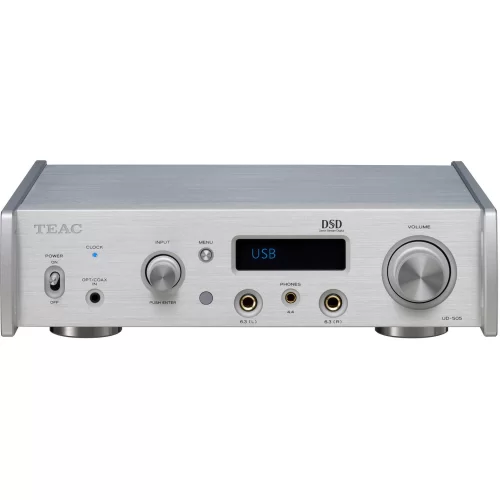

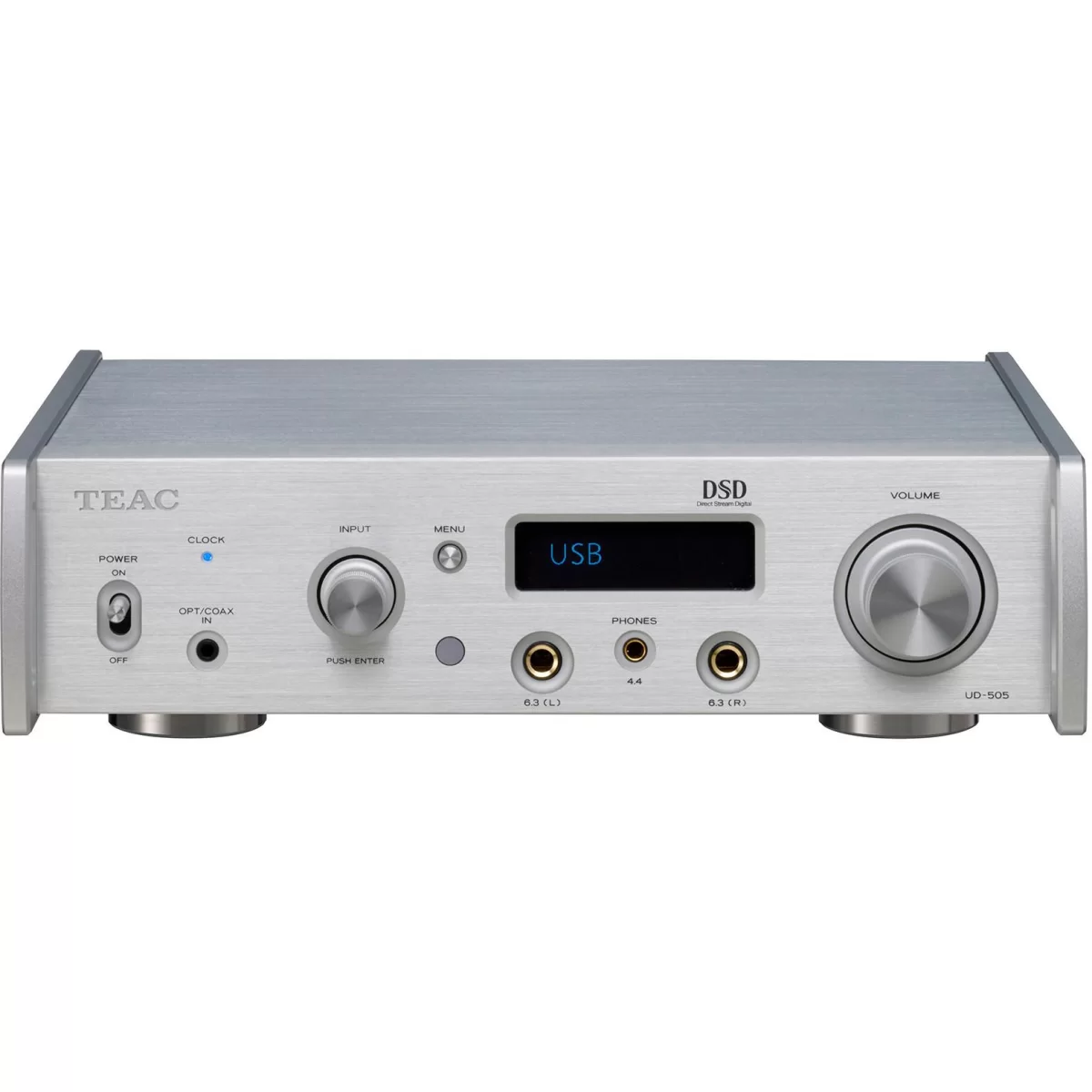

Модель собрана в компактном алюминиевом корпусе с OLED-дисплеем и тремя новыми опорами для развязки с установочной поверхностью (технология Stressless Foot). На лицевой панели имеется комбо-разъем (3,5 мм), объединяющий в себе оптический и коаксиальный входы, а для настройки уровня громкости используется прецизионный регулятор QVCS.

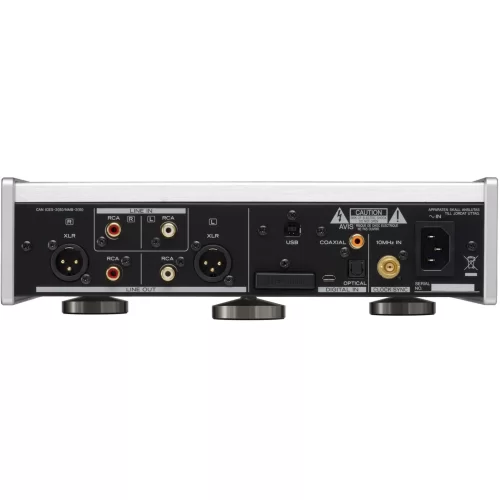

На тыльной панели корпуса находятся линейные выходы (RCA и XLR), аналоговый RCA-вход, два S/PDIF-входа (оптический и коаксиальный) и BNC для внешнего клока. Имеется асинхронный порт USB для подключения к компьютеру. При этом применяется технология Bulk Pet, которая выравнивает нагрузку на ЦАП и компьютер, что гарантирует более стабильную передачу сигнала по сравнению с асинхронным способом. Для управления TEAC UD-505-X предусмотрен пульт ДУ.
Особенности внешнего ЦАПа TEAC UD-505-X
- Балансная схемотехника, «двойное моно»
- Два ЦАПа ES9038Q2M, Bluetooth LDAC
- Апсемплер в DSD-поток, возможность подключения внешнего клока
- 4 новых буферных усилителя HCLD2, усилитель для наушников с тремя выходами
Характеристики:
| ЦАП | 2 х ESS Technology ES9038 Q2M (PCM до 32 бит/768 кГц, DSD до 22,5 МГц) |
| Апсемплинг | отключаемый, PCM: 2x, 4x, 8x до макс. 352,8/384 кГц; PCM в DSD (до 22,5/24,5 МГц) |
| Фильтры | 7 цифровых фильтров для PCM |
| Диапазон частот | 10 Гц – 80 кГц (+ 1 дБ, - 3 дБ, PCM 192 кГц, RCA-выход, цифровой фильтр отключен) |
| Отношение сигнал/шум | более 110 дБ (PCM 192 кГц, RCA-выход, цифровой фильтр отключен) |
| Коэффициент гармоник | 0,002% (PCM 192 кГц, RCA-выход, цифровой фильтр отключен) |
| Входной импеданс/входное напряжение | 24 кОм/130 мВ (линейный вход RCA) |
| Выходной импеданс | 188 Ом (XLR), 150 Ом (RCA) |
| Выходное напряжение | XLR/RCA: 2 В (1 кГц, 10 кОм, фиксированный, 0 дБ), XLR/RCA: 4 В (1 кГц, 10 кОм, фиксированный, + 6 дБ), XLR: 12 В (1 кГц, 10 кОм, регулируемый); RCA: 6 В (1 кГц, 10 кОм, регулируемый) |
| Выходная мощность усилителя для наушников | 2 х 700 мВт (32 Ом, балансное подключение), 2 х 500 мВт (небалансное подключение, 32 Ом, один разъем нагружен), 2 х 350 мВт (небалансное подключение, 32 Ом, два разъема нагружены), 2 х 500 мВт (32 Ом, режим с активным заземлением) |
| Bluetooth-модуль | версия 4.0, поддерживаемые профили: A2DP, AVRCP, поддерживаемые кодеки: LDAC, aptX HD, aptX, AAC, SBC, количество одновременно подключенных Bluetooth-устройств: 8 |
| Входы | линейный RCA, 3,5 мм коаксиальный/оптический (24 бит/192 кГц, DSD 2,8 МГц, DoP), коаксиальный (24 бит/192 кГц, DSD 2,8 МГц, DoP), оптический (24 бит/192 кГц, DSD 2,8 МГц, DoP), USB-порт (асинхронный режим, bulk-режим (пакетная передача данных), тип B, PCM до 32 бит/768 кГц, DSD до 22,5 МГц в нативном режиме) |
| Выходы | линейный RCA (фиксированный/регулируемый), балансный XLR (фиксированный/регулируемый), 2 х 6,3 мм гнезда для наушников (могут использоваться в паре для балансного подключения, 16-600 Ом), 1 х 4,4 мм 5-контактное балансное гнездо Pentaconn для наушников (16-600 Ом) |
| Прочая коммутация | позолоченный BNC-вход для внешнего 10 МГц тактового генератора TEAC CG-10M или др. |
| Блок питания | 2 тороидальных трансформатора (по одному на канал) |
| Дисплей | OLED, с диммированием, отключаемый |
| Пульт ДУ | RC-1330 |
| Программный плеер | TEAC HR Audio Player (Windows, Macintosh), доступен для бесплатного скачивания, позволяет воспроизводить Hi-Res-аудио в форматах DSD до DSD512 и PCM (до 32 бит/768 кГц) |
| Потребляемая мощность | 18 Вт, standby: 0,4 Вт |
| Габариты (ШхВхГ) | 290х85х249 мм |
| Вес | 4,1 кг |
