RME ADI-6432 Redundant BNC Конвертер, 24 Bit / 192 kHz, MADI <> AES/EBU

BNC RME ADI-6432 — профессиональный двунаправленный конвертер форматов MADI/AES, предназначенный для преобразования всех 64 каналов одного потока MADI в 32 порта AES/EBU и обратно.

Устройство поддерживает передачу 64 каналов при частоте дискретизации до 48 кГц, 32 каналов при 96 кГц и 16 каналов при 192 кГц.

В сочетании с интерфейсами серии HDSP(e) MADI модель ADI-6432 превращается в мощный внешний AES/EBU-интерфейс с 32 портами. Использование двух устройств позволяет организовать полноценный цифровой multicore без необходимости подключения компьютера.

Конвертер поддерживает работу с разрешением до 24 бит / 192 кГц и оснащен:

• 32 входами/выходами AES/EBU;
• оптическим интерфейсом MADI;
• входом/выходом Word Clock;
• COM-портом;
• MIDI-интерфейсом.

MADI-поток передается по одному кабелю — коаксиальному BNC или оптическому — с возможностью передачи сигнала на расстояние более 100 метров. AES/EBU-подключения реализованы через разъемы D-sub.

ADI-6432 поддерживает форматы MADI 56 и 64 каналов, а также режим 96k Frame для работы на повышенных частотах дискретизации.

В устройстве реализована фирменная технология RME SteadyClock™, обеспечивающая эффективное подавление джиттера и стабильную синхронизацию даже без отдельного подключения Word Clock. Система способна восстанавливать и улучшать качество тактового сигнала, включая AES и Word Clock, с последующей передачей его на выход синхронизации.

Технология Intelligent Clock Control (ICC) сохраняет последнюю корректную частоту дискретизации при потере входного сигнала, а системы SyncAlign® и SyncCheck® обеспечивают точную синхронизацию и быстрое обнаружение ошибок.

ADI-6432 поддерживает Single, Double и Quad Speed режимы Word Clock, корректно работает с Double Wire 96 кГц и двойной частотой MADI (96k Frame). Возможна синхронная работа нескольких устройств с точным sample-aligned режимом через Word Clock.

Для критически важных задач предусмотрен полностью автоматический выбор между оптическим и коаксиальным входом MADI, обеспечивающий резервирование сигнала.

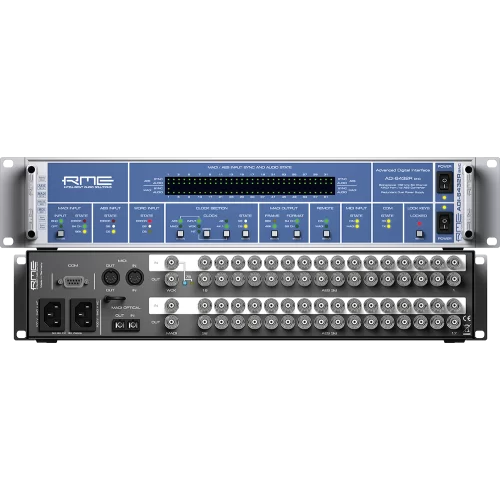

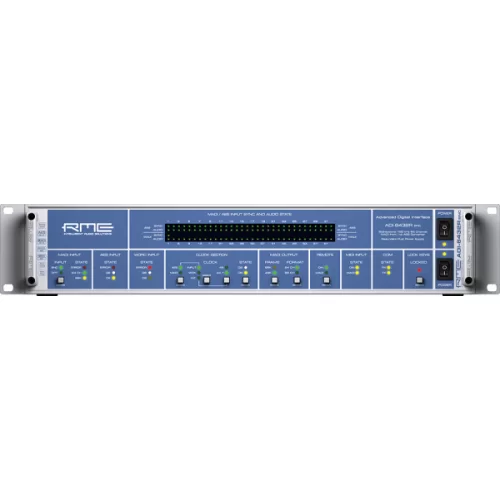

Фронтальная панель оснащена расширенной системой индикации состояния синхронизации и аудиосигнала с использованием 97 светодиодов. Каждая функция имеет отдельные кнопки управления и собственную LED-индикацию, что обеспечивает быстрый контроль всех параметров системы, включая состояние MIDI и RS232. Для защиты от случайного изменения настроек предусмотрена функция блокировки органов управления.

Также доступна версия ADI-6432 R с резервированным питанием, способная подключаться к двум независимым электрическим цепям. При отказе одной линии устройство продолжает работу без прерывания сигнала, что особенно важно для ответственных инсталляций и концертных систем.

Характеристики:

• Тип: преобразователь форматов
•  Форматы: MADI/AES
•  АЦП/ЦАП: 24 Bit / 192 kHz
•  Число каналов: 64
•  Вход MADI: 1 x BNC, 1 x оптический
•  Выход MADI: 1 x BNC, 1 x оптический
•  Вход AES/EBU: 32 x, 4 x D-sub разъема, балансный трансформатор, S/PDIF совместим
•  Выход AES/EBU: 32 x, 4 x D-sub разъема, балансный трансформатор, 4 Vpp
•  Вход word clock: BNC
•  Выход word clock: BNC, 75 Ом
•  MIDI: 5-pin DIN
•  COM-порт: RS232, 9-pin D-sub
•  Синхронизация: MADI, AES, word clock, internal
•  Частота дискретизации: 44.1 кГц, 48 кГц, 88.2 кГц, 96 кГц, 176.4 кГц, 192 кГц
•  Диапазон частоты дискретизации: MADI 32 - 192 кГц, word clock 27 - 200 кГц, AES 28 - 200 кГц
•  Jitter: внутренние часы меньше 1 нс, внешние часы меньше 1 нс
•  Jitter подавления: меньше 30 дБ (2,4 кГц)
•  Чувствительность jitter: все ФАП работают безошибочно даже при 100 нс
•  Габариты: 483 х 88 х 200 мм
