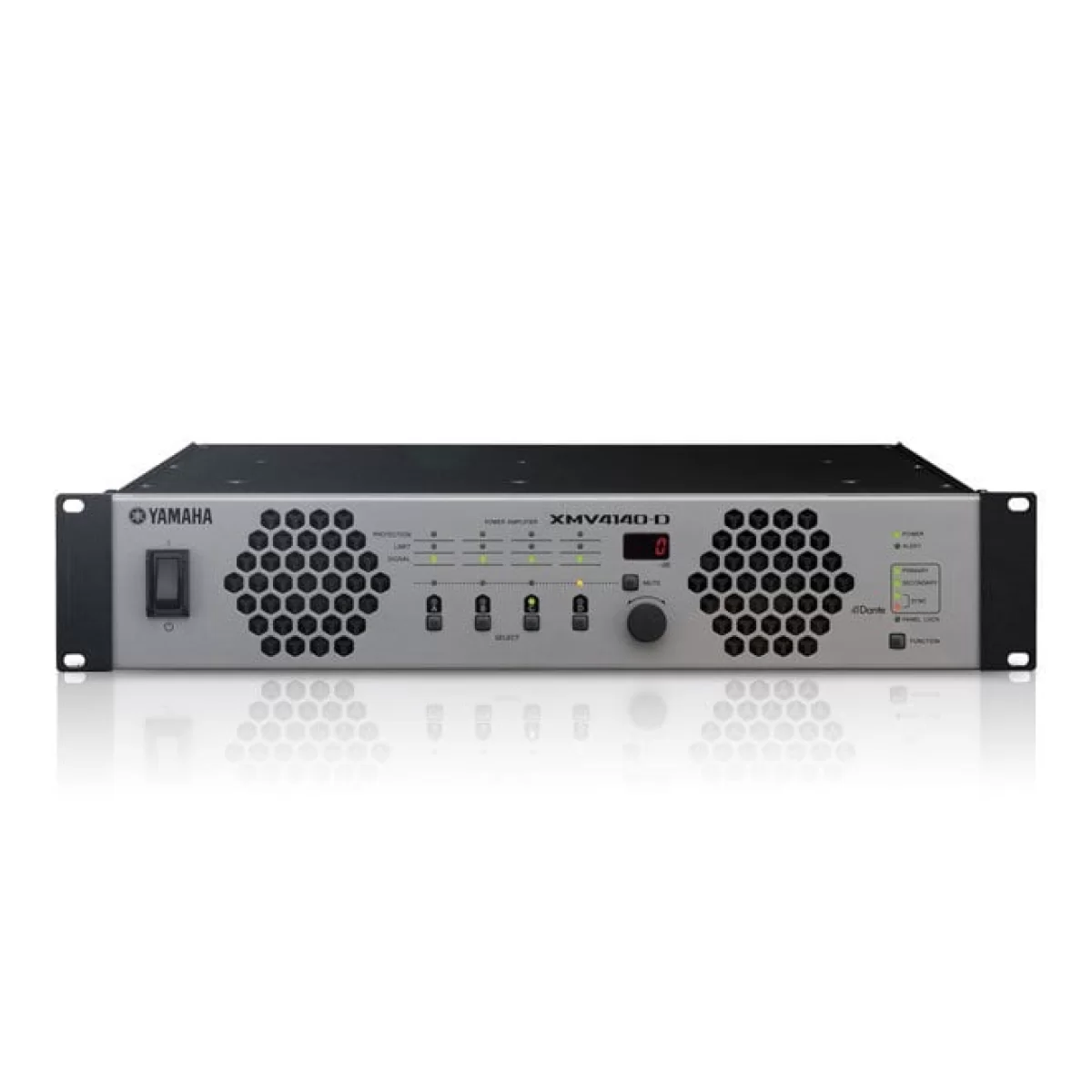

Yamaha XMV4140-D Трансляционный усилитель, 4x140 Вт., Dante

Yamaha XMV4140-D - Трансляционный усилитель, 4x140 Вт., Dante

Серия многоканальных усилителей мощности XMV сочетает эффективность класса D с функциями, разработанными специально для коммерческих инсталляционных звуковых систем. Серия включает восемь различных моделей с разными возможностями выходной мощности и гибкой входной-выходной связностью для широкого спектра условий установки.

Высокий импеданс и низкий импеданс… или оба

Инсталляционные звуковые применения часто требуют как высокоомного, так и низкоомного подключения на одном объекте, что требует отдельных специальных усилителей или внешнего трансформатора. Усилители мощности XMV, однако, могут работать в высокоомном (линия 70 В/100 В) или низкоомном (4/8 Ом) режимах одновременно, устраняя необходимость в дополнительном оборудовании и упрощая процесс установки. Усилители XMV также позволяют работать в режимах 70 В и 100 В для каждой пары каналов, просто выбирая нужный режим с помощью DIP-переключателей на задней панели. Высокоомная работа часто требует использования двух объединенных каналов в мостовом режиме, но с усилителями XMV режим 70 В или 100 В можно назначить каждой паре каналов без влияния на количество доступных выходных каналов.

Новый режим Double Power Mode

Новая функция Double Power Mode эффективно удваивает выходную мощность выбранных каналов, чтобы питать громкоговорители с более высокой выходной мощностью. Это означает, что громкоговорители с разной выходной мощностью могут питаться одновременно от одного усилителя, добавляя гибкости проектированию и конфигурации системы. Количество используемых каналов при этом сокращается вдвое.

Выбираемые входные форматы для более широкого спектра применений

Усилители XMV оснащены либо новым цифровым аудиоформатом YDIF, либо цифровой аудиосетью Dante от Audinate. YDIF позволяет легко настроить систему с помощью кабелей Ethernet, а модели Dante можно использовать для более крупных объектов, где требуется прокладка кабеля на большие расстояния.

Поддержка Dante Domain Manager, AES67 и Dante Device Lock

Поддерживается стандарт сетевого взаимодействия Dante Domain Manager (обновление до версии 3.31). Dante Domain Manager от Audinate Corporation — это программное обеспечение для сетевого администрирования, обеспечивающее аутентификацию пользователей и ролевые настройки безопасности. Теперь можно строить безопасную и масштабируемую звуковую систему на основе инфраструктуры Dante.

Модель усилителя мощности серии XMV с поддержкой Dante теперь поддерживает стандарт сетевого взаимодействия AES67. Это позволяет подключаться через AES67 к таким аудиосетям, как Ravenna, Q-LAN или Livewire, повышая расширяемость системы.

Также поддерживается Dante Device Lock, который предотвращает изменение настроек Dante третьей стороной. Это может повысить безопасность системы в таких средах, как концертные залы, где ожидается, что внешний оператор будет работать с системой или приносить оборудование.

Идеальная пара для серии MTX

Когда усилители мощности XMV используются в системах с процессорами серий MTX/MRX, такие настройки, как включение/выключение отключения звука или изменения аттенюатора, можно задать с компьютера с помощью программного приложения MTX-MRX Editor. Порты YDIF и Dante делают конфигурацию системы простой и быстрой благодаря мгновенному подключению и гибкому управлению параметрами.

Лучший инсталляционный усилитель?

Усилители XMV оснащены инновационной новой запатентованной схемой, которая улучшает и без того высокоэффективную топологию класса D, доводя уровень эффективности выходного каскада усилителя выше 90%. Это достигается за счет автоматического переключения схемы для соответствия выходному напряжению. В высокоомных подключениях можно реализовать работу как на 70 В, так и на 100 В, поскольку схема уже способна работать при высоких напряжениях. Однако использование той же схемы в низкоомной работе может означать избыточные потери энергии, поэтому автоматическое переключение на более низкое напряжение привода значительно повышает эффективность без ущерба для важных аспектов производительности усилителя, таких как минимизация искажений. Усилители мощности XMV также оснащены новым импульсным источником питания с коррекцией коэффициента мощности, который обеспечивает контроль гармоник и значительно снижает потребляемый ток, сохраняя ту же выходную мощность. Это делает автоматические выключатели менее склонными к срабатыванию, а также устраняет необходимость в более толстых и тяжелых кабелях или более крупной и мощной системе.

Функции защиты для более надежной работы

Автоматические функции защиты — неотъемлемая часть конструкции серии XMV, обеспечивающая пиковую производительность и надежную работу в неидеальных условиях. Низкий импеданс нагрузки, перегрузка по току и перегрев могут повредить важные компоненты усилителя и угрожать их способности эффективно функционировать. Для борьбы с этими опасностями усилители мощности серии XMV оснащены мощными интеллектуальными функциями защиты, которые обеспечивают уверенность в долгом сроке службы продукта и стабильной производительности.

Внешнее управление через Ethernet

Серия XMV оснащена сетевым портом, который позволяет напрямую управлять с контроллеров, таких как AMX/Crestron.

Выбор источника

Изначально источник входа серии XMV был общим для всех каналов. Начиная с версии 3.1, стало возможным индивидуально выбирать источники входа для каждого канала. Можно смешивать цифровые и аналоговые подключения для каждого входного канала XMV.

Резервные функции

Серия XMV имеет два типа резервных функций: «Backup Mode» и «Override Mode» — под разные ситуации.

Backup Mode

• XMV может обнаруживать входящий пилот-тон с цифрового входа и автоматически переключаться на аналоговый вход, когда пилот-тон прерывается из-за проблемы с входным устройством. Кроме того, если исходный источник входа восстановлен, он сможет автоматически вернуться к цифровому входу.

Override Mode

• Когда обнаруживается голосовой ввод с аналогового входа, можно переключить источники входа для канала без прерывания звука. Это идеально подходит для обеспечения резервного сигнала для таких применений, как экстренные объявления и оповещения.

Характеристики:

• Выходная мощность (1 кГц, THD+N=1%, 4 Ом): 140 Вт × 4
• Выходная мощность (1 кГц, THD+N=1%, 8 Ом): 140 Вт × 4
• Выходная мощность (1 кГц, THD+N=1%, 4 Ом / режим удвоенной мощности): 280 Вт × 2
• Выходная мощность (1 кГц, THD+N=1%, 8 Ом / режим удвоенной мощности): 280 Вт × 2
• Выходная мощность (высокий импеданс, линия 100 В): 125 Вт × 4 / 80 Ом
• Выходная мощность (высокий импеданс, линия 70 В): 125 Вт × 4 / 40 Ом
• Коэффициент усиления по напряжению (RL=8 Ом): 28,7 дБ
• Коэффициент усиления по напряжению (RL=8 Ом / режим удвоенной мощности): 31,7 дБ
• Коэффициент усиления по напряжению (100 В): 38,2 дБ
• Коэффициент усиления по напряжению (70 В): 35,2 дБ
• Потребляемая мощность: 150 Вт (1/8 мощности, 4 Ом, розовый шум), 37 Вт (простой, 4 Ом), 18,5 Вт (ожидание)
• Общий коэффициент гармонических искажений (THD): ≤0,2% (1 кГц, половинная мощность)
• АЧХ: 0 дБ, ±1,0 дБ (RL=8 Ом, 100 В/70 В, Po=1 Вт, 20 Гц – 20 кГц)
• Отношение сигнал/шум (S/N): ≥100 дБ (A-weighted)
• Переходное затухание (Crosstalk): ≤ -60 дБ
• Чувствительность входа: +4 дБн
• Входной импеданс: 20 кОм (балансный), 10 кОм (небалансный)

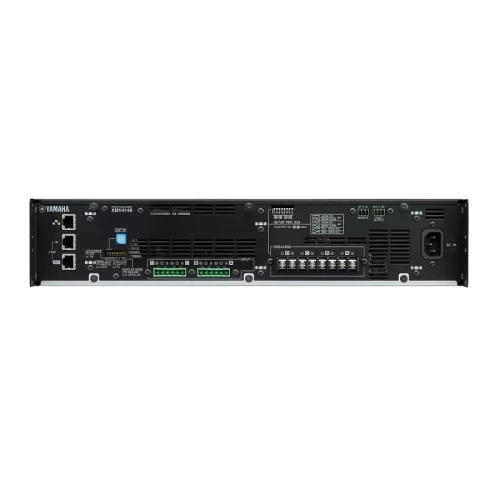

• Аналоговый вход/выход: вход Euroblock × 2 (6-контактный, балансный)
• Цифровой вход/выход: RJ45 × 2 (Dante PRIMARY / SECONDARY)
• Выход на акустические системы: клеммная колодка × 4 пары
• Порты управления: Remote, Fault Output: Euroblock (3-контактный) × 1
• Сеть: общий порт с Dante
• Прочее: AC Inlet × 1
• Максимальный уровень входа: +24 дБн
• Защита нагрузки: вкл/выкл питания: отключение выхода; DC-неисправность: отключение питания; ограничение клиппинга
• Защита усилителя: термозащита: отключение выхода (температура радиатора ≥90°C, восстанавливается автоматически); перегрузка по току: отключение выхода (восстанавливается автоматически); низкий импеданс нагрузки: отключение выхода (восстанавливается автоматически)
• Защита блока питания: термозащита: автоматическое отключение усилителя (температура радиатора ≥100°C); встроенная мощность: снижение усиления (восстанавливается автоматически)
• Охлаждение: 3-скоростной вентилятор × 2, поток воздуха спереди назад
• Требования к питанию: 100 В, 120 В, 230–240 В; 50 Гц / 60 Гц
• Ширина × Высота × Глубина: 480 × 88 × 422 мм
• Вес: 8,1 кг
