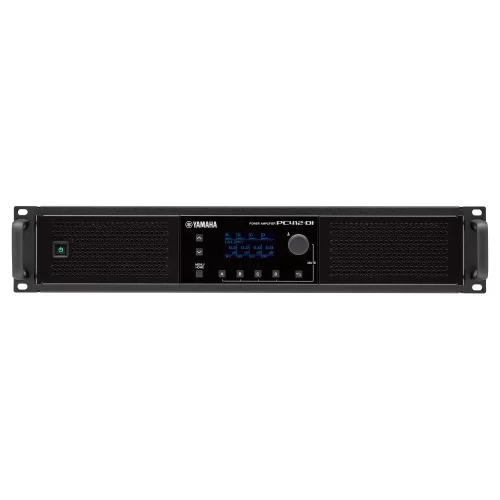

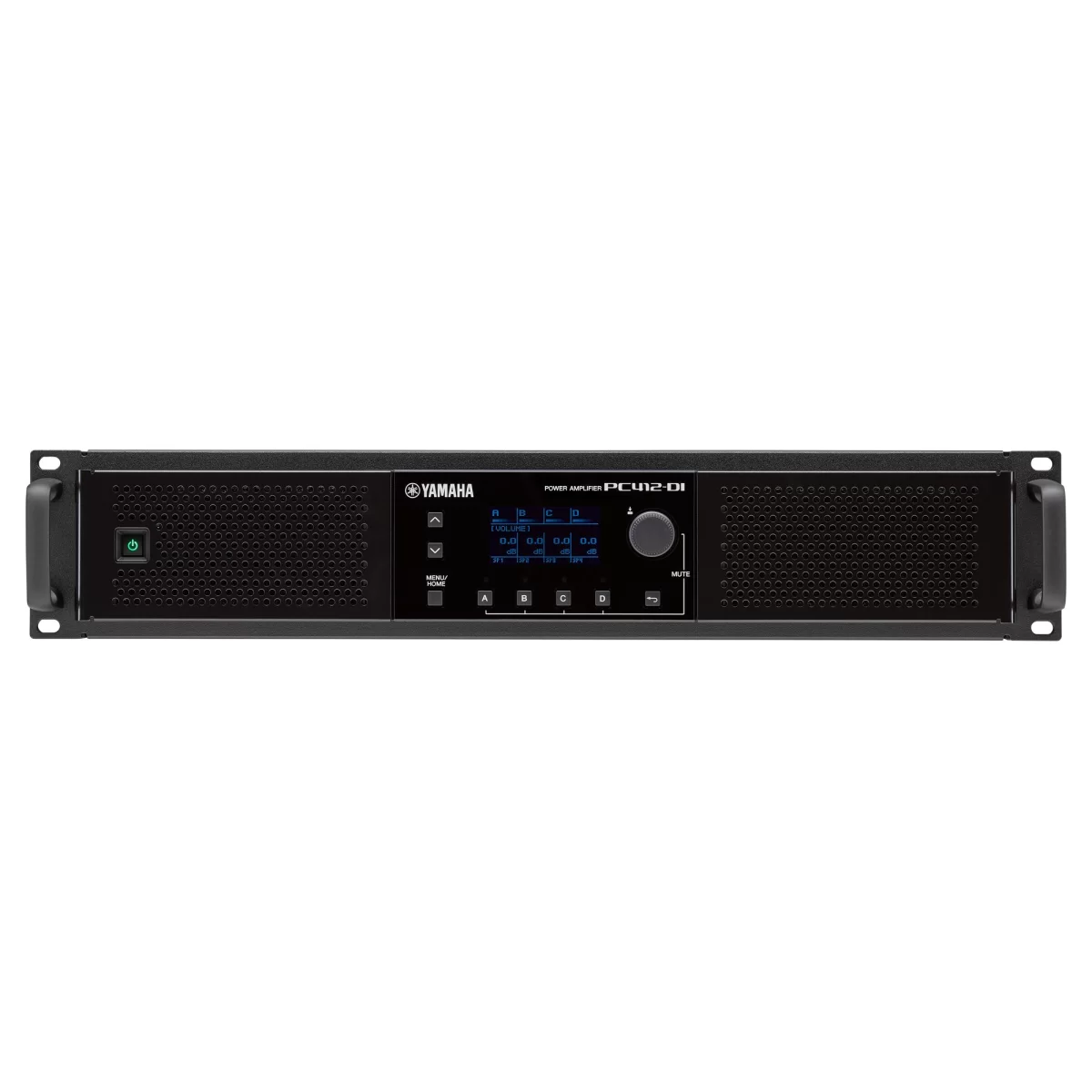

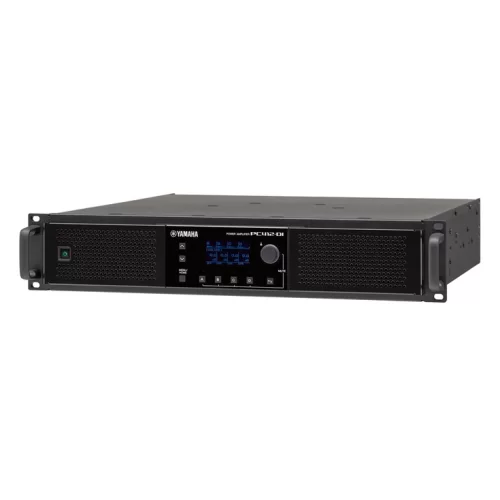

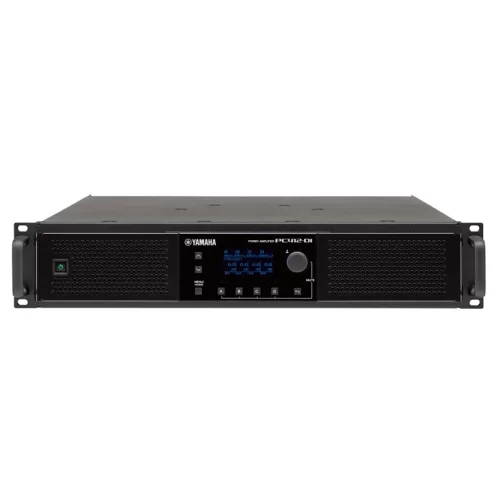

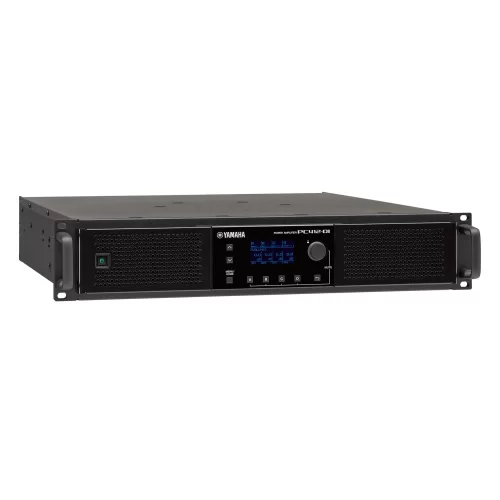

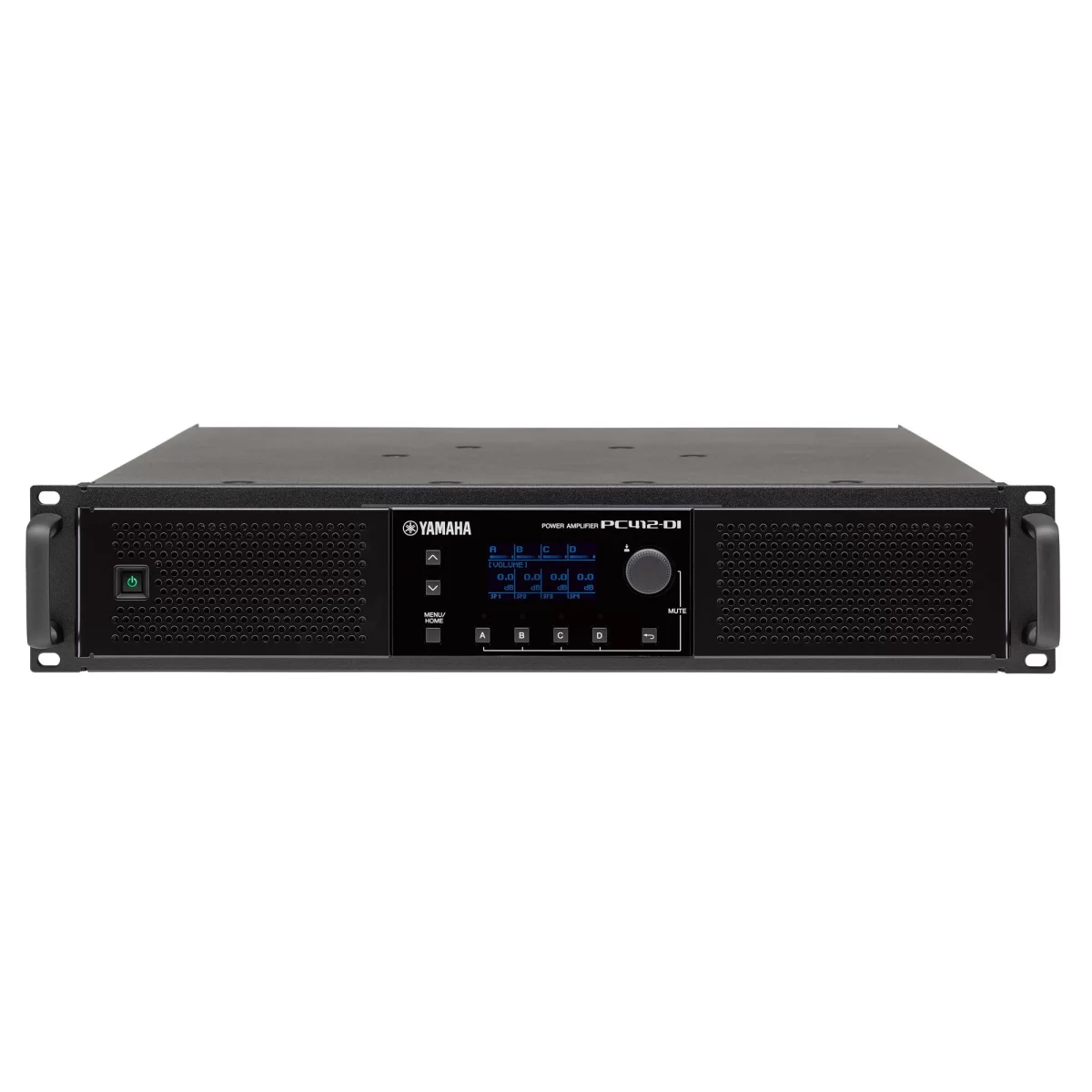

Yamaha PC412-DI Усилитель мощности, 4x1200 Вт. при 8 Ом, 100В/70В, Dante

Yamaha PC412-DI - Усилитель мощности.

Серии PC-D / DI — это гораздо больше, чем просто усилители. Это первые усилители мощности, способные стать ядром полностью подключенной аудиосети для многозонных инсталляций или живого звука. Постоянно меняющиеся требования и быстрый прогресс усилительных технологий и звукоусиления в целом требуют универсальности и мощности, и в этой серии есть и то, и другое. Теперь можно использовать мощь и гибкость самой комплексной матричной обработки, доступной на усилителе мощности, дополненной простотой и удобством подключения Dante, для создания полностью интегрированного и эффективного звукового решения. Более того, полная совместимость с серией ProVisionaire дает полный контроль над всей сетевой цепочкой — от микшеров до усилителей, процессоров и громкоговорителей. Словом, серия PC-D / DI дает то, о чем всегда мечтал каждый звукоинженер, — полный контроль.

Мощная матричная функциональность и Dante I/O обеспечивают превосходную гибкость

Впечатляющая матричная возможность 20 x 8 входов усилителей серии PC-D / DI в сочетании с Dante I/O дает значительные улучшения универсальности любой системы. Серию PC-D / DI можно использовать как дополнительную матрицу для расширения общей матрицы системы, и даже в системах без микшеров или дополнительного DSP она позволяет напрямую подавать звук с других аналоговых устройств или оборудования с Dante, обеспечивая более гибкую маршрутизацию. Встроенные входы и выходы Dante также позволяют создавать резервные подключения для обработки 16 входов/16 выходов аудио с частотой до 96 кГц и низкой задержкой, а сочетание серии PC-D / DI с удаленным программным обеспечением, таким как ProVisionaire Control, дает еще больше гибкости и интуитивного контроля.

Использование матричных приложений для гибкой маршрутизации

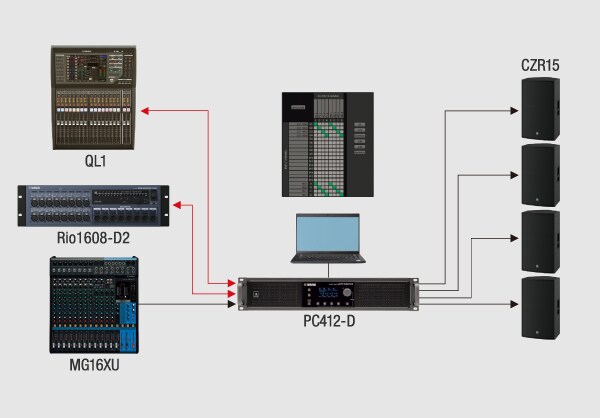

Звук с аналогового микшера подается на PC412-D в дополнение к звуку с цифрового микшера. Функциональность входной матрицы позволяет выводить объединенный звук на громкоговорители или другие устройства Dante.

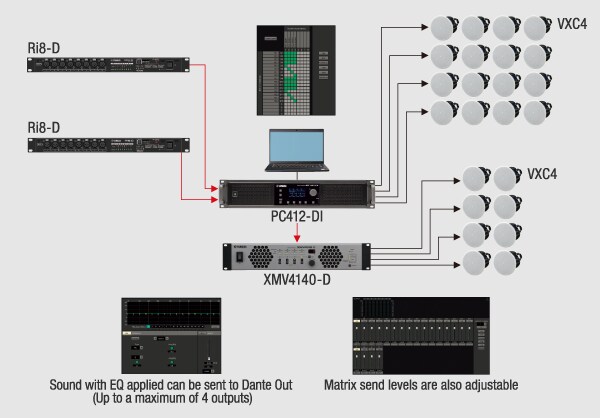

Настройка системы без микшера

Звук подается со входов Dante на двух устройствах на PC412-DI. Функциональность входной матрицы используется для направления объединенного звука на громкоговорители. Кроме того, Dante Out можно использовать для отправки звука с скорректированным эквалайзером на другие усилители.

Мощность, на которую можно положиться

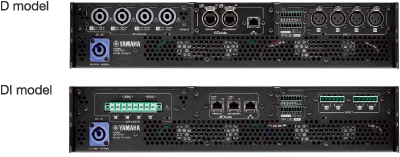

Серия PC-D / DI оснащена высокоэффективными усилителями класса D, обеспечивающими высочайшее качество звука с исключительной точностью и стабильностью даже при работе с высокой нагрузкой. Доступны версии на 600 Вт и 1200 Вт как для гастрольных моделей «D», так и для инсталляционных моделей «DI», каждая с подключением, лучше всего подходящим для соответствующих применений. Модели DI легко справляются с высокоомными подключениями, позволяя строить системы из множества громкоговорителей. Все модели поставляются со съемными ручками и сменными фильтрами.

Полный запас мощности

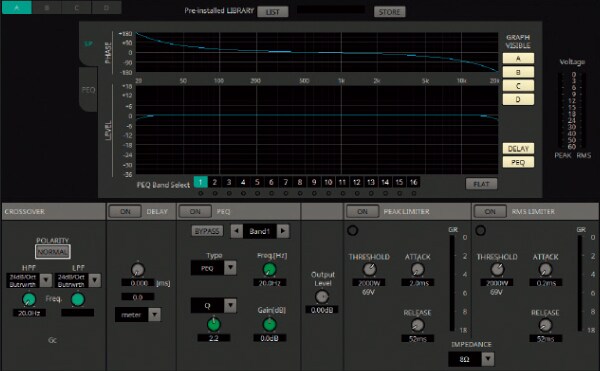

Серия PC-D / DI оснащена мощными встроенными процессорами громкоговорителей в стандартной комплектации и предлагает обработку, такую как 16-полосный параметрический эквалайзер, задержка, пиковое ограничение и RMS-ограничение, а также FIR-фильтр, обеспечивающий линейную фазу, что позволяет точно и легко настраивать громкоговорители. Выходы Dante можно использовать для передачи дальнейших корректировок параметров Room EQ на другие усилители, что позволяет централизованно настраивать эквалайзер для нескольких каналов усилителя. Библиотека пресетов громкоговорителей хорошо укомплектована оптимизированными пресетами для серии Yamaha CZR и других моделей, что позволяет без труда добиться идеальной настройки громкоговорителей для системы.

Серия ProVisionaire… от начала до конца

Серия PC-D позволяет создавать детальные проекты с помощью двух типов ProVisionaire.

ProVisionaire Design — это комплексное приложение для Windows, позволяющее интуитивно проектировать звук при использовании совместимых продуктов Yamaha. Оно идеально подходит для проектирования систем, использующих продукты Yamaha, включая серию PC-D, процессоры DME/MRX и интерфейсы Rio/Tio, а также решения ADECIA. ProVisionaire Design также можно комбинировать с компьютерным приложением ProVisionaire Control, что позволяет интегрированно управлять всеми аспектами проекта — от проектирования и конфигурации системы до повседневной работы и управления.

Особенности Yamaha PC412-DI:

• 4 x 1200 Вт при 8 Ом, 4 x 1200 Вт при 100 В/70 В
• Мощная функция входной матрицы 20 x 8
• Частота дискретизации до 96 кГц
• 16-канальный вход/выход Dante
• Процессор громкоговорителей: 16-полосный параметрический эквалайзер, кроссовер, фильтры, задержка и лимитер
• Пресеты громкоговорителей Yamaha
• Удаленное управление через ProVisionaire Touch/Control

Характеристики:

• Выходная мощность (1 кГц, без клиппинга, 20 мс Burst, все каналы): 16 Ом: 600 Вт × 4
• Выходная мощность (1 кГц, без клиппинга, 20 мс Burst, все каналы): 8 Ом: 1200 Вт × 4
• Выходная мощность (1 кГц, без клиппинга, 20 мс Burst, все каналы): 4 Ом: 1900 Вт × 4
• Выходная мощность (1 кГц, без клиппинга, 20 мс Burst, все каналы): 2 Ом: 2500 Вт × 4
• Выходная мощность (1 кГц, без клиппинга, 20 мс Burst, все каналы): 8 Ом (мостовой режим): 3800 Вт × 2
• Выходная мощность (1 кГц, без клиппинга, 20 мс Burst, все каналы): 4 Ом (мостовой режим): 5000 Вт × 2
• Выходная мощность (1 кГц, без клиппинга, 20 мс Burst, все каналы): Hi-Z (режим 70 В): —
• Выходная мощность (1 кГц, без клиппинга, 20 мс Burst, все каналы): Hi-Z (режим 100 В): —
• Класс усилителя: Class D, Single ended output
• Общий коэффициент гармонических искажений (THD): 0,01% (8 Ом, 1 кГц, 10 Вт, все каналы); 0,1% (4 Ом, 1 кГц, половинная мощность, все каналы)
• АЧХ: +0,5, -1,5 дБ @8 Ом, 1 Вт, 20 Гц – 20 кГц (HPF Thru)
• Переходное затухание (Crosstalk): ≤ -60 дБ (8 Ом, 1 кГц, половинная мощность, вход 150 Ом shunt, A-weighted)
• Отношение сигнал/шум (S/N): 112 дБ (8 Ом, усиление 32 дБ, A-weighted)
• Коэффициент усиления по напряжению / чувствительность (8 Ом, макс. громкость): 32,0 дБ / +10,0 дБн (усиление 32 дБ), 26,0 дБ / +16,0 дБн (усиление 26 дБ), 38,0 дБ / +4,0 дБн (усиление +4 дБн), 28,0 дБ / +14,0 дБн (усиление +14 дБн)
• Коэффициент усиления по напряжению / чувствительность (Hi-Z 100 В, макс. громкость): —
• Коэффициент усиления по напряжению / чувствительность (Hi-Z 70 В, макс. громкость): —
• Защита нагрузки: Вкл/выкл питания: отключение выхода; Защита от перенапряжения: ограничитель перенапряжения, настраиваемый пользователем по мощности и пресету АС; DC-неисправность: отключение питания (не восстанавливается автоматически)
• Защита усилителя: Термозащита: ограничитель выхода (восстанавливается автоматически) → отключение выхода (восстанавливается автоматически); Перегрузка по току: отключение выхода (восстанавливается автоматически); Перенапряжение: ограничитель выхода (восстанавливается автоматически); Встроенное ограничение мощности: ограничитель выхода (восстанавливается автоматически)
• Защита блока питания: Термозащита: ограничитель выхода (восстанавливается автоматически) → отключение питания; Перенапряжение: отключение питания; Перегрузка по току: отключение питания
• Охлаждение: 7-ступенчатый вентилятор с переменной скоростью × 3, поток воздуха спереди назад
• Максимальное входное напряжение: +28 дБн
• Входной импеданс: 20 кОм (балансный)
• Частота дискретизации: 96 кГц
• АЦП/ЦАП: AD: 24-бит линейный; DA: 24-бит линейный
• Интерфейс Dante — количество каналов: 16 входов с резервированием Dante, 16 выходов
• Интерфейс Dante — частота дискретизации: 96/88,2/48/44,1 кГц
• Интерфейс Dante — задержка: 0,25/0,5/1/2/5 мс
• Интерфейс Dante — разрядность: 32/24 бит

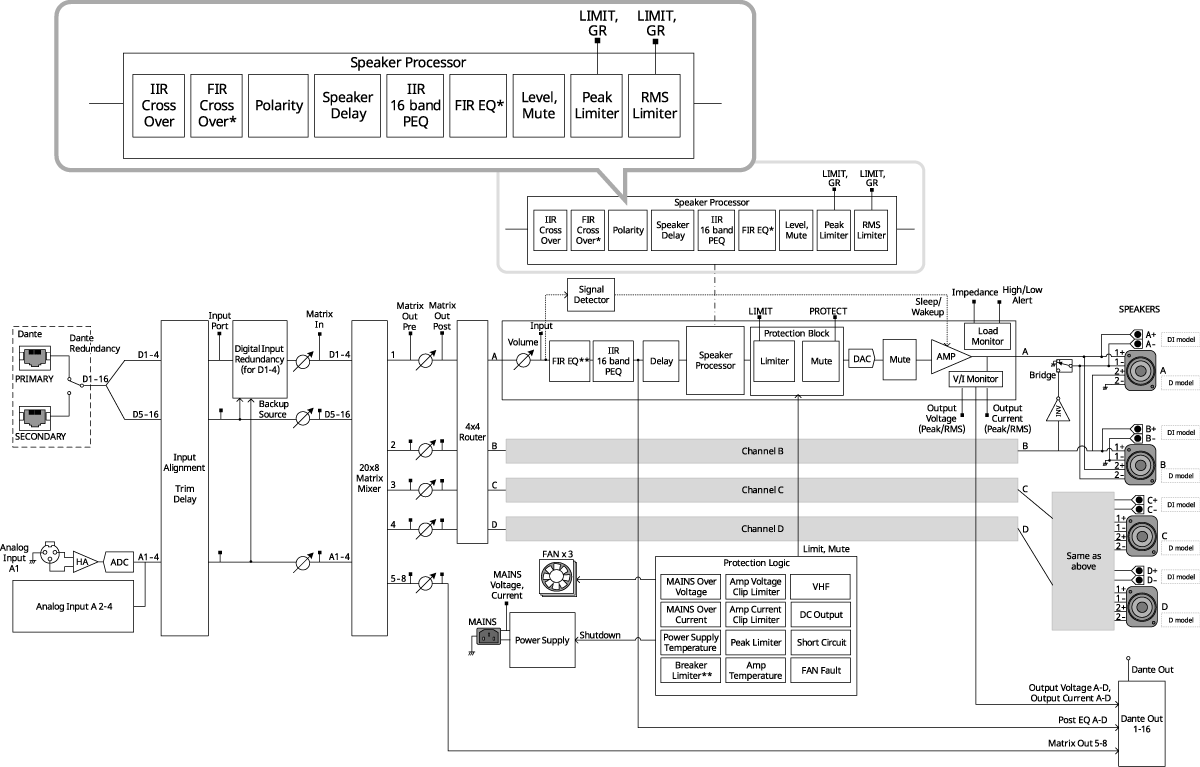

• Процессоры: входной матричный микшер 20 × 8, Room EQ: 16-полосный IIR EQ, Room Delay: 0 – 1000 мс, Speaker Processor: X-Over (IIR/FIR*), PEQ (16-полосный IIR/FIR*), Delay, Peak Limiter, RMS Limiter
• Задержка (Latency): аналоговый вход → АС: 1,5 мс; Dante вход → АС (задержка Dante = 0,25 мс): 1,8 мс (fs=96 кГц), 1,9 мс (fs=88,2 кГц), 2,5 мс (fs=48 кГц), 2,7 мс (fs=44,1 кГц)
• Аналоговый вход: XLR-3-31 × 4
• Цифровой вход/выход: интерфейс Dante: etherCON × 2 (резервирование / цепочка)
• Выход на акустические системы: Neutrik speakON NL4 × 4
• Порты управления: RJ45 × 1
• Питание AC: AC inlet (powerCON 20A) × 1
• Прочее: Remote, Fault Output: Euroblock 8-контактный (mini) × 2 (GPI × 4, GPO × 6, +5 В × 2)
• Индикаторы: Power (зелёный) × 1; статус канала × 4: Signal (зелёный), Limit (жёлтый), Protect/Mute (красный); автоотключение и диммирование LED (кроме POWER LED)
• Требования к питанию: 100–240 В, 50 Гц / 60 Гц
• Потребляемая мощность: 1850 Вт (1/8 макс. мощности, 2 Ом, розовый шум на всех каналах), 190 Вт (простой), 105 Вт (сон, все каналы), 9 Вт (ожидание 100/120 В), 12 Вт (ожидание 230 В)
• Рабочая температура: 0°C – +40°C
• Температура хранения: -20°C – +60°C
• Габариты (Ш × В × Г): 480 × 88 (2U) × 528 мм
• Масса нетто: 16,0 кг
• Аксессуары: Руководство пользователя × 1, кабель питания (2,0 м) × 1, GPIO Mini Euroblock (3,5 мм, 8-контактный) × 2, воздушный фильтр (L × 1, R × 1), решётка (L × 1, R × 1), ручка × 2, винт × 4
