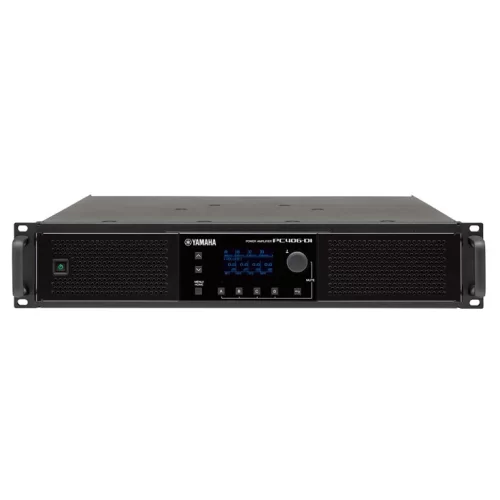

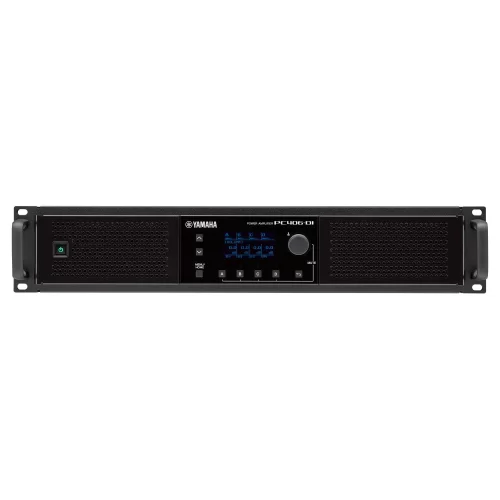

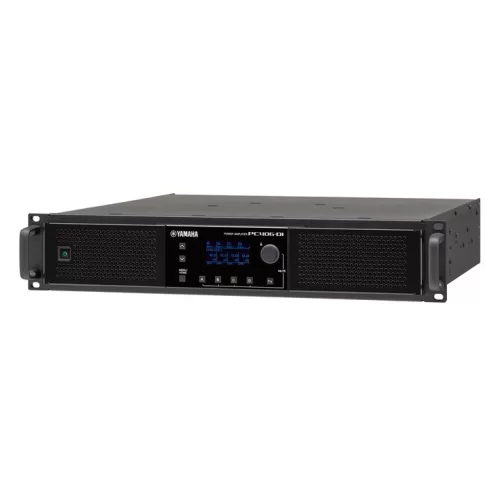

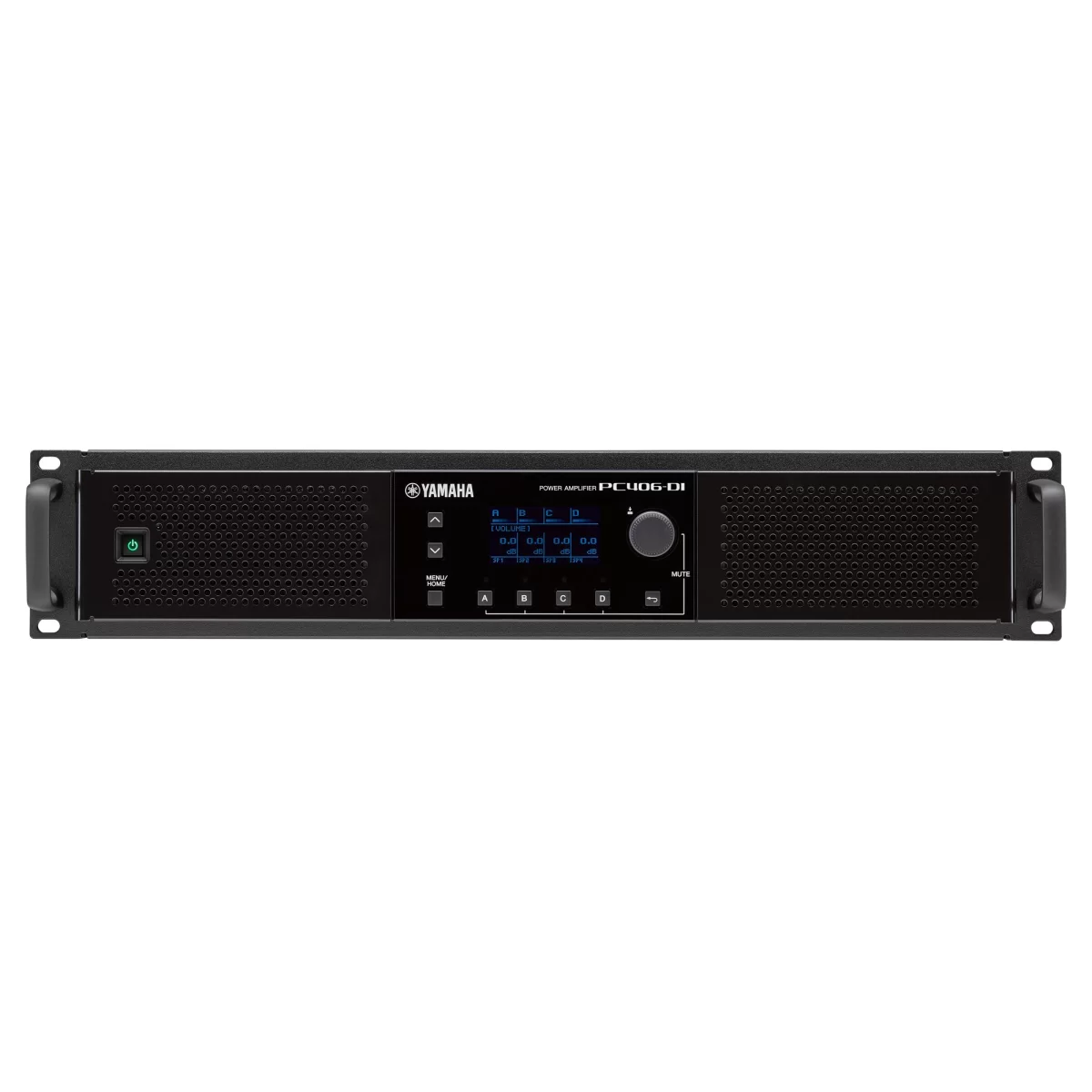

Yamaha PC406-DI Усилитель мощности, 4x600 Вт. при 8 Ом, 100В/70В, Dante

Yamaha PC406-DI - Усилитель мощности.

Yamaha PC406-DI — это не просто высокомощный усилитель. Это нечто намного большее. Усилители серии PC-D / DI поддерживают матрицы входов впечатляющих размеров — до 20 x 8. В сочетании со входами/выходами Dante это делает любую систему значительно более универсальной. В стандартную комплектацию входят производительные встроенные процессоры для акустических систем. Кроме того, серия PC-D / DI совместима с приложениями ProVisionaire Touch и ProVisionaire Control, что даёт возможность создать кастомизированную панель управления.. 600 Вт x 4 при 8 Ом. Режимы можно соответствующим образом переключать для использования с акустическими системами с высоким или низким импедансом.

Особенности:

• 4 x 600 Вт при 8 Ом, 4 х 600 Вт при 100 В/70 В
• Большая матрица входов 20 x 8
• Частота дискретизации до 96 кГц
• 16 каналов входов/выходов Dante
• Процессор для акустических систем, включающий 16-полосный параметрический эквалайзер, разделительный фильтр, прочие фильтры, дилэй и ограничитель
• Пресеты для акустических систем Yamaha
• Дистанционное управление с помощью ProVisionaire Touch/Control

Мощность. Универсальность. Контроль.

Усилители серии PC-D / DI — это первые в мире усилители мощности, которые не только выполняют функции усиления звука, но и могут сформировать ядро единой аудиосети в звуковых решениях для стационарной установки или проката. В условиях постоянно меняющихся требований и быстрого развития технологий озвучивания и звукоусиления современные усилители должны быть и мощными, и универсальными. Эта серия полностью отвечает таким требованиям. Теперь вы можете использовать производительность и универсальность самой функциональной матричной обработки звука из используемых на усилителях мощности, которая в сочетании с простотой и удобством подключений по сети Dante позволяет создать полное и эффективное аудиорешение. Более того, отличная совместимость с устройствами серии ProVisionaire, предлагает вам широкие возможности управления всеми компонентами сетевой цепочки — от микшеров до усилителей, процессоров и акустических систем. В общем, серия PC-D / DI даст вам то, о чем всегда мечтали звукоинженеры — полный контроль.

Эффективная матричная обработка и входы/выходы Dante обеспечивают превосходную гибкость применения

Усилители серии PC-D / DI поддерживают матрицы входов впечатляющих размеров — до 20 x 8. В сочетании со входами/выходами Dante это делает любую систему значительно более универсальной. Устройство серии PC-D / DI можно использовать в качестве дополнительной матрицы для расширения общей матрицы системы, и даже в системах без микшеров и дополнительного цифрового сигнального процессора, поскольку оно может получать аудиосигнал напрямую от других аналоговых устройств или оборудования с поддержкой Dante, что значительно расширяет возможности маршрутизации сигналов. Встроенные входы и выходы Dante также позволяют использовать избыточные подключения для обработки 16 входов и 16 выходов аудиосигнала с частотой дискретизации до 96 кГц и малой задержкой, а использование усилителей серии PC-D / DI с ПО для дистанционного управления, таким как ProVisionaire Control, делает систему еще более универсальной, а управление ей — интуитивно понятным.

Мощность, на которую можно положиться

Высокоэффективные усилители класса D серии PC-D / DI производят звук высочайшего качества с великолепной точностью и стабильностью даже при высокой нагрузке. Предлагаются версии на 600 Вт и 1200 Вт как моделей для проката «D», так и моделей для стационарной установки «DI», функции подключения каждой из которых подобраны так, чтобы наилучшим образом соответствовать рекомендуемым условиям применения. Модели DI легко обрабатывают высокоимпедансные подключения, что позволяет использовать в системе большое количество колонок. Все модели поставляются со съемными ручками и сменными фильтрами.

Широкие вычислительные возможности

Усилители серии PC-D / DI в стандартной комплектации оснащены мощными встроенными процессорами для акустическим систем, поддерживающими такие функции как 16-полосной параметрический эквалайзер, дилэй, ограничение пиковой амплитуды и ограничение по среднеквадратичному значению уровня звука, а также КИХ-фильтр* с линейной фазовой характеристикой, что позволяет пользователям настраивать акустические системы легко и с идеальной точностью. Выходы Dante можно использовать для передачи на другие усилители дополнительных настроек параметров эквалайзера для калибровки под особенности помещения, чтобы централизованно регулировать эквализацию каналов нескольких усилителей. Библиотека пресетов для акустических систем содержит обширный набор оптимизированных пресетов для устройств Yamaha серии CZR и других устройств, с помощью которых можно с минимальными усилиями идеально настроить акустические системы в рамках конкретного решения.

Характеристики:

• Выходная мощность; 1 кГц без ограничения сигнала, пик 20 мс, нагружены все каналы
• 16 Ом 300 Вт x 4
•   8 Ом  600 Вт x 4
•   4 Ом 900 Вт x 4
•   2 Ом1300 Вт x 4
• 8 Ом (режим моста)1800 Вт x 2
• 4 Ом (режим моста)2600 Вт x 2
• Hi-Z (режим 70 В)  600 Вт x 4
• Hi-Z (режим 100 В)   600 Вт x 4
• Класс усилителя Класс D, несимметричный выход
• Коэффициент нелинейных искажений 0,01% (8 Ом, 1 кГц, 10 Вт, нагружены все каналы), 0,1% (4 Ом, 1 кГц, половинная мощность, нагружены все каналы), 0,01% (100 В/70 В, 1 кГц, 10 Вт, нагружены все каналы), 0,1% (100 В/70 В, 1 кГц, половинная мощность, нагружены все каналы)
• Диапазон воспроизводимых частот +0,5, -1,5 дБ (8 Ом, 1 Вт, от 35 Гц до 20 кГц)
• Перекрестные искажения ≦ -60 дБ (8 Ом, 1 кГц, половинная мощность, вход 150 Ом, параллельное подключение, амплитудно-взвешенный)
• Отношение сигнал/шум 109 дБ (8 Ом, регулировка усиления = 32 дБ, амплитудно взвешенный)
• Коэффициент усиления по напряжению / Чувствительность
• 8Ω 32,0 дБ/+7,0 дБн (регулировка усиления: 32 дБ), 26,0 дБ/+13,0 дБн (регулировка усиления: 26 дБ), 35,0 дБ/+4,0 дБн (регулировка усиления: +4 дБн), 25,0 дБ/+14,0 дБн (регулировка усиления: +14,0 дБн)
• Hi-Z (режим 100 В, максимальная громкость) 32,0 дБ/+10,2 дБн (регулировка усиления: 32 дБ), 26,0 дБ/+16,2 дБн (регулировка усиления: 26 дБ), 38,2 дБ/+4,0 дБн (регулировка усиления: +4 дБн), 28,2 дБ/+14,0 дБн (регулировка усиления: +14,0 дБн)
• Hi-Z (режим 70 В, максимальная громкость)
• 32,0 дБ/+7,2 дБн (регулировка усиления: 32 дБ), 26,0 дБ/+13,2 дБн (регулировка усиления: 26 дБ), 35,2 дБ/+4,0 дБн (регулировка усиления: +4 дБн), 25,2 дБ/+14,0 дБн (регулировка усиления: +14,0 дБн)
• Схема защиты
• Защита нагрузки Включение/выключение питания (POWER): выключение звука на выходе, защита выходов от перепадов напряжения: ограничитель для защиты от перенапряжения, настраиваемый по мощности и пресету акустической системы, замыкание на землю: выключение питания (НЕ восстанавливается автоматически)
• Защита усилителя   Тепловая защита: ограничитель выходного сигнала (восстанавливается автоматически) → выключение звука на выходе (восстанавливается автоматически), сверхток: выключение звука на выходе (восстанавливается автоматически), перенапряжение: ограничитель выходного сигнала (восстанавливается автоматически), встроенное ограничение мощности: ограничитель выходного сигнала (восстанавливается автоматически)
• Защита источника питания  Тепловая защита: ограничитель выходного сигнала (восстанавливается автоматически) → выключение питания, перенапряжение: выключение питания, сверхток: выключение питания
• Охлаждение Вентилятор с 7 режимами скорости х 3, поток воздуха направлен от передней части к задней
• Максимальное входное напряжение +28 дБн
• Входное сопротивление 20 кОм (балансный)
• Частота дискретизации 96 кГц
• АЦП/ЦАП конверторы АЦП: 32-разрядный линейный, 64-кратная передискретизация; ЦАП: 32-разрядный линейный, 128-кратная передискретизация
• Интерфейс Dante
• Количество каналов 16 входов с избыточностью Dante, 16 выходов
• Частота дискретизации 96/88,2/48/44,1 кГц
• Задержка Dante  0,25/0,5/1/2/5 мс
• Разрешение 32/24 бита
• Процессоры  Микшер с матрицей входов 20 x 8, эквалайзера для калибровки под особенности помещения (Room EQ): 16-полосный эквалайзер с БИХ-фильтром, дилэй с учетом особенностей помещения (Room Delay): 0–1000 мс, процессор для акустических систем: Разделительный фильтр (БИХ/КИХ*), параметрический эквалайзер (16-полосной БИХ/КИХ*), дилэй, ограничение пиковой амплитуды и ограничение по среднеквадратичному значению уровня звука
• Задержка Аналоговый вход на акустические системы: 0,9 мс; вход Dante на акустические системы (настройка задержки Dante = 0,25 мс): 1,5 мс (fs=96 кГц), 1,6 мс (fs=88,2 кГц), 2,0 мс (fs=48 кГц), 2,1 мс (fs=44,1 кГц)

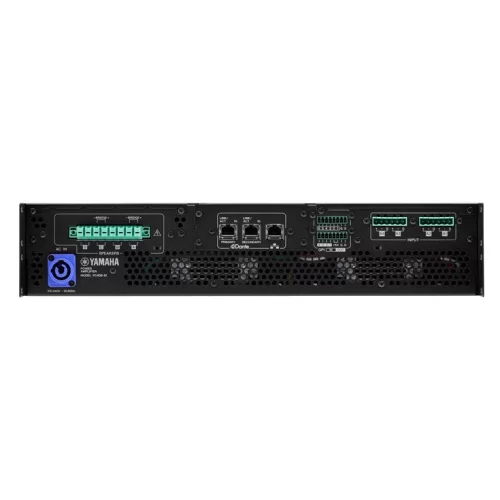

• Входы/выходы
• Аналоговый вход Euro block 6-штырьковый x 2 (4-канальный балансный вход)
• Цифровые входы/выходы  Интерфейс Dante: RJ45 x 2 (избыточный/последовательное подключение)
• Выход на АС  Euro block 7,62 мм 8-штырьковый x 1
• Порты управления RJ45 x 1
• Пер.  Вход питания переменного тока (powerCON 20A) x 1
• Дистанционное управление, вывод сигнала неисправности: Euro block 8-штырьковый (мини) x2 (GPI x 4, GPO x 6, +5 В x 2)
• Индикаторы Питание (зеленый) x 1; Состояние канала x 4 : сигнал (зеленый), ограничение (желтый), защита/выключение звука (красный); функция автоматического выключения и затемнения светодиодных индикаторов LED (кроме индикатора питания)
• Требования к питанию 100 В–240 В 50 Гц/60 Гц **
• Потребляемая мощность 1100 Вт (1/8 макс. мощности, 2 Ом, розовый шум на всех каналах), 190 Вт (без нагрузки), 100 Вт (режим сна, все каналы), 9 Вт (режим ожидания 100 В/120 В), 12 Вт (режим ожидания 230 Вт)
• Рабочая температура От 0°C до +40°C
• Температура хранения От -20°C до +60°C
• Размер в мм: (ШхВхГ) 480 мм х 88 мм х 528 мм
• Вес без упаковки 15,9 кг
• Аксессуары Руководство пользователя x 1, кабель питания (2,0 м) x 1, разъем ввода/вывода общего назначения Mini Euro block 3,5 мм 8-штырьковый x 2, разъем Euroblock 5,08 мм 3-штырьковый для входа аудиосигнала x 4, кабельная стяжка x 4, разъем Euroblock 7,62 мм 8-штырьковый для аудиосистемы x 1, воздушный фильтр (L x 1, R x 1), решетка (L x 1, R x 1), ручка x 2, винт x 4
