Drawmer 1979 Микрофонный предусилитель, ченел-стрип

Drawmer 1979 - Микрофонный предусилитель, ченел-стрип

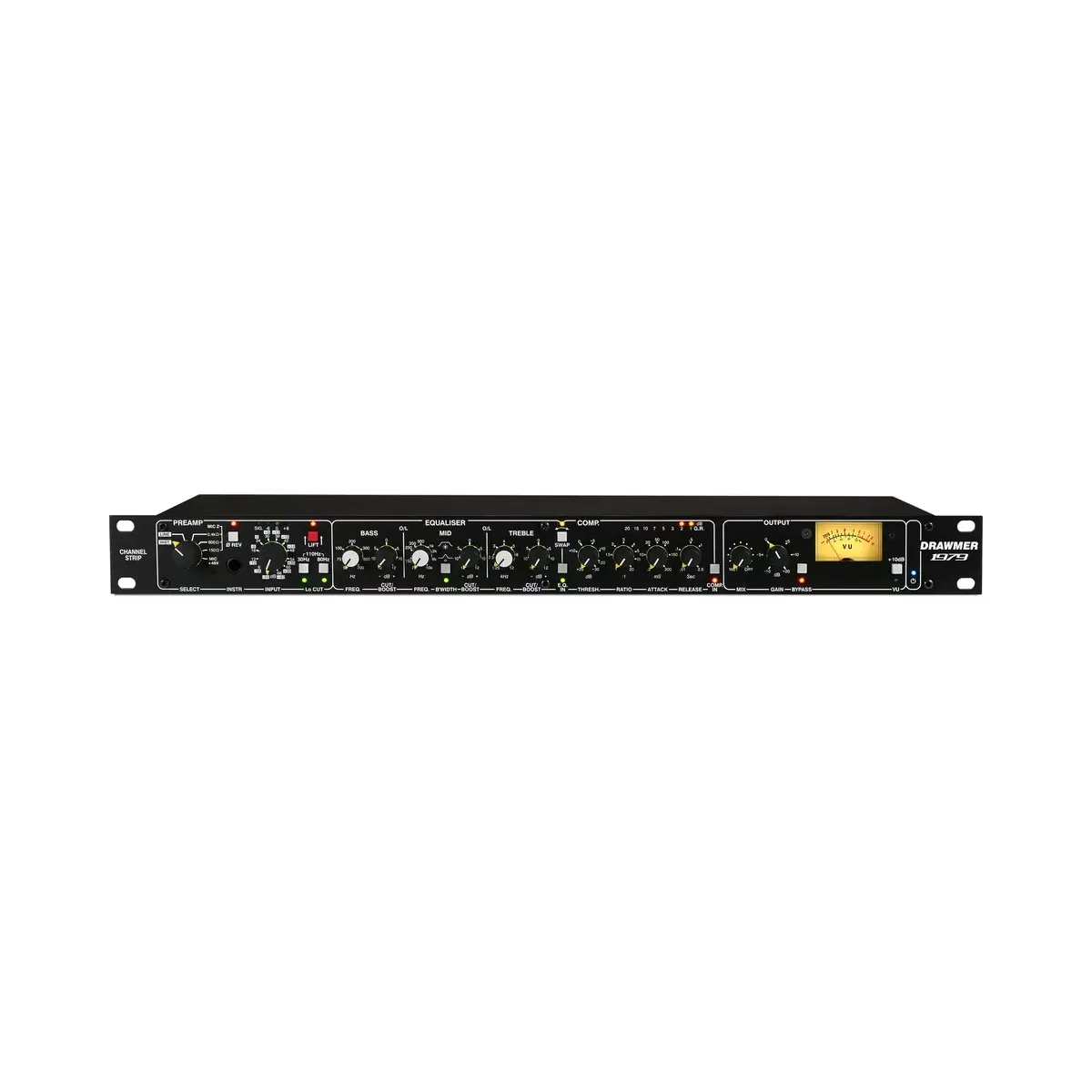

Drawmer 1979 - 1-канальный микрофонно-инструментальный предусилитель и студийный компрессор формата 1U. Устройство объединяет предусилитель THAT Corporation, инструментальный DI, 3-полосный параметрический эквалайзер, FET-компрессор, функцию Lift, Wet/Dry Mix, side-chain insert, direct out и балансную XLR-коммутацию.

Канальный стрип рассчитан на запись вокала, речи, акустических инструментов, гитар, баса, клавишных и других источников. Все основные секции собраны в одном рэковом приборе: входной каскад, инструментальный вход, эквалайзер, компрессор и выходной блок работают как единый тракт для записи и обработки одного канала.

Микрофонный предусилитель построен на технологии THAT Corporation и дает усиление до 66 дБ в микрофонном режиме. Для работы с разными микрофонами предусмотрены фантомное питание +48 В, инверсия фазы и переключаемый входной импеданс 200 Ом, 600 Ом или 2,4 кОм.

Инструментальный DI-вход 6,3 мм расположен на передней панели. Он предназначен для активных и пассивных гитарных датчиков, бас-гитар и электронных клавишных. При выборе Line или Instrument автоматически включается pad 24 дБ, поэтому диапазон усиления составляет от -24 до +42 дБ.

Предусиление, DI и функция Lift

Входная секция Drawmer 1979 работает с микрофонными, линейными и инструментальными сигналами. Микрофонный тракт использует усиление до 66 дБ, переключаемый импеданс и +48 В для микрофонов с фантомным питанием. Инверсия фазы добавлена в набор средств согласования сигнала перед последующей обработкой.

DI-секция принимает сигнал через 6,3 мм вход на передней панели. Для Line и Instrument применяется автоматический pad 24 дБ, что задает отдельный диапазон усиления от -24 до +42 дБ. Такой входной блок включен в общую структуру канального стрипа вместе с микрофонным предусилителем.

Функция Lift работает как динамический модуль усиления тихих деталей. Она не затрагивает сигналы выше 0 дБ, постепенно поднимает уровни ниже 0 дБ и добавляет до 10 дБ усиления для очень тихих фрагментов.

Lift связан с источниками с выраженной динамикой: вокалом, речью, фингерстайл-гитарой, фортепиано, амбиентными микрофонами и другими динамичными сигналами. Функция встроена в тракт Drawmer 1979 и дополняет стандартное предусиление.

Эквалайзер, компрессор и коммутация

Эквалайзер Drawmer 1979 состоит из трех параметрических полос: Bass, Mid и Treble. Каждая полоса имеет переменную частоту и регулировку усиления или ослабления в диапазоне ±12 дБ. Средняя полоса поддерживает переключение ширины Narrow/Wide.

FET-компрессор выполнен с soft-knee характером. Для настройки доступны threshold, ratio, attack и release, а уровень gain reduction отображается 8-сегментным LED-индикатором. Wet/Dry Mix используется для параллельной обработки внутри устройства.

Порядок эквалайзера и компрессора меняется переключателем Swap. Сигнал может идти по цепи Preamp - EQ - Compressor - Output или Preamp - Compressor - EQ - Output. Для EQ, компрессора и общей выходной секции предусмотрены отдельные bypass-переключатели для A/B-сравнения.

На задней панели расположены микрофонный XLR-вход, линейный XLR-вход, direct out XLR, основной XLR-выход и side-chain insert на 6,3 мм jack. Direct out снимает сигнал напрямую с предусилителя до EQ и компрессора. Общий hard-wire bypass позволяет использовать устройство как чистый предусилительный тракт. Для контроля уровня предусмотрен аналоговый VU-метр с режимом +10 dB.

Характеристики:

• 1-канальный стрип для записи и обработки одного канала
• предусилитель с усилением до 66 дБ
• переключаемый импеданс 200 Ом / 600 Ом / 2,4 кОм
• инструментальный DI-вход для гитар, баса и клавишных
• функция Lift для подъёма тихих деталей без влияния на громкие пики
• фильтр НЧ 30 / 80 / 110 Гц с наклоном 6 дБ/окт
• 3-полосный параметрический EQ с регулировкой ±12 дБ
• FET-компрессор с threshold, ratio, attack, release и LED-индикацией gain reduction
• переключаемый порядок EQ и компрессора
• Wet/Dry Mix для параллельной обработки
• side-chain insert для частотно-зависимой компрессии и de-essing
• direct out XLR и основной балансный XLR-выход
• аналоговый VU-метр с режимом +10 dB.
