Drawmer 1960 2-канальный ламповый предусилитель, компрессор

Drawmer 1960 - 2-канальный ламповый предусилитель, компрессор

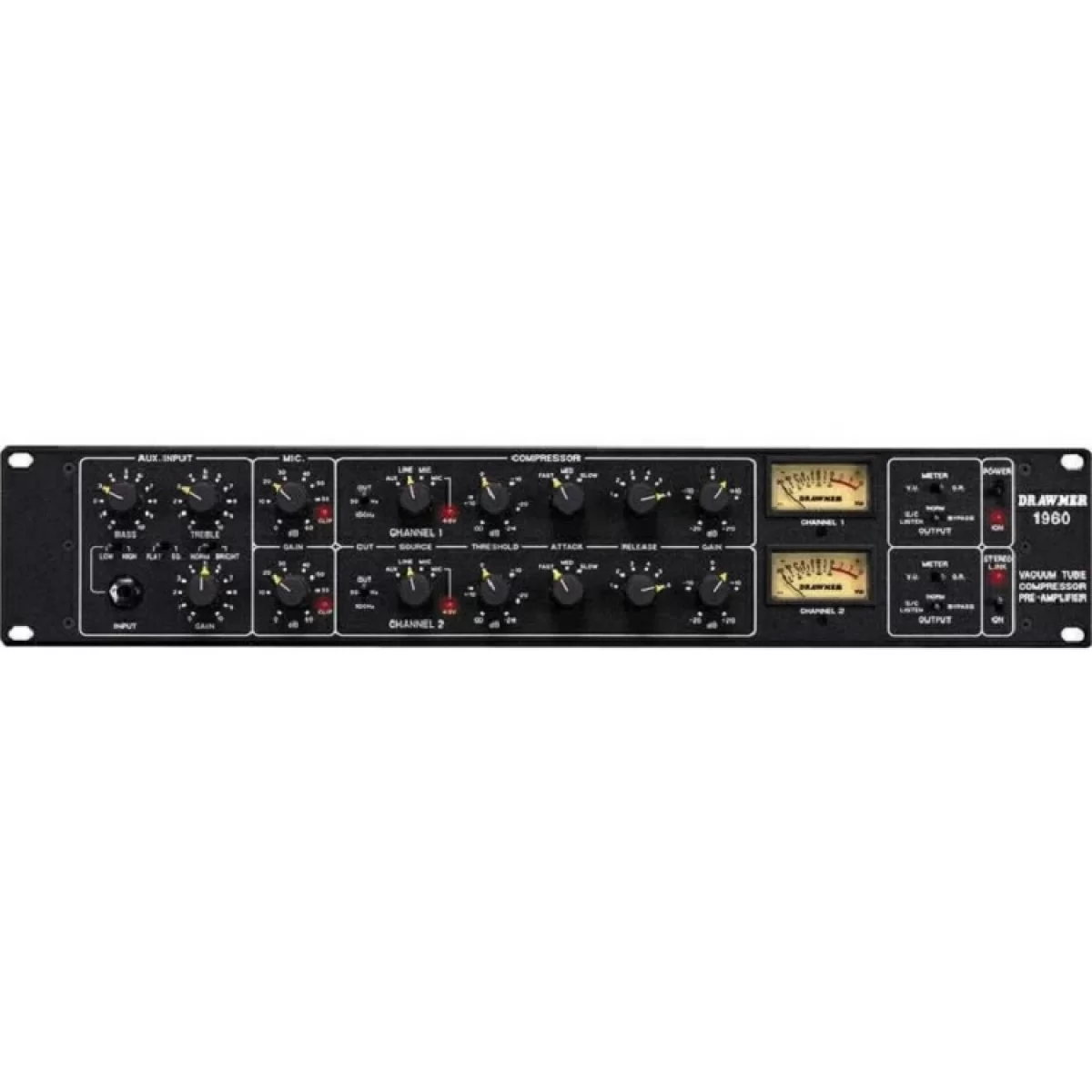

Drawmer 1960 - студийный прибор, объединяющий микрофонный предусилитель и ламповый компрессор. В его схеме сочетаются 8 ламповых каскадов, низкий уровень шума и надежность полупроводниковой техники. Такая архитектура рассчитана на прямую работу с источником звука перед записью и дальнейшей обработкой.

Устройство включает два ламповых микрофонных предусилителя со сверхнизким уровнем собственных шумов. Предусилители работают с голосом, акустическими инструментами и оркестровыми источниками, сохраняя детальную передачу нюансов. Для микрофонного входа предусмотрено отключаемое фантомное питание 48 В, а уровень входного сигнала регулируется с усилением до 60 дБ.

Компрессорная часть построена на двух ламповых компрессорах с мягким изломом характеристики. Drawmer 1960 позволяет выполнять мягкую компрессию без потери прозрачности звучания. Для настройки доступны ручная регулировка порога, переключаемое время атаки и восстановления, а также возможность подъема усиления на 20 дБ.

Помимо микрофонных каналов, в приборе есть дополнительная ламповая секция предусиления для инструментов. На ее выходах можно получить теплое чистое тональное звучание или классический овердрайв за счет мягкого клиппирования на ламповом каскаде. Эта секция рассчитана на гитару, басовые инструменты, электронные клавишные и другие музыкальные инструменты.

Предусилители, компрессия и ламповая секция

Два микрофонных предусилителя позволяют использовать Drawmer 1960 как самостоятельный входной тракт для записи. Низкошумная электронная схема соединена с характером ламповой техники, поэтому устройство работает не только как усилитель уровня, но и как часть звукового тракта перед носителем записи.

Входной уровень регулируется в диапазоне до 60 дБ усиления. Светодиодные индикаторы пиковой перегрузки помогают контролировать момент перегруза на входе. Фантомное питание 48 В можно отключать, что важно при работе с разными типами микрофонов и источников.

Компрессорная секция состоит из двух ламповых компрессоров. Мягкий излом характеристики помогает сгладить динамику без резкого характера обработки. Порог задается вручную, а атака и восстановление переключаются, что позволяет подобрать реакцию компрессора под материал.

Дополнительная инструментальная секция имеет перестройку входного усиления, достаточную для создания sustain-эффектов. Для тембральной настройки предусмотрена плавная коррекция в области низких и высоких частот, обход эквалайзера, подключение добавочного усиления и принудительный подъем характеристики в области высоких частот.

Коммутация, режимы каналов и контроль

Дополнительную секцию предусиления можно скоммутировать с одним или двумя компрессорами. При подключении к двум компрессорам выходной сигнал присутствует в обоих каналах, что позволяет создавать стереоэффекты от одного монофонического источника. В каждом канале при необходимости можно задать разные параметры компрессии.

Для работы в стереорежиме предусмотрена электронная коммутация. Каждый канал поддерживает выбор типа входного сигнала: микрофонный, микрофонный 48 В, линейный или дополнительный. В каждом канале есть отключаемые фильтры верхних частот 50 Гц и 100 Гц.

Гнезда вставки сигналов с уровнями -10 dB и +4 dB предназначены для независимой обработки каждого канала внешними устройствами эффектов или эквалайзерами. Доступ к вспомогательному контуру позволяет выполнять частотно-зависимую компрессию с помощью внешних эквалайзеров.

Для визуального контроля используется VU-индикатор с подсветкой. Он показывает выходной уровень или спад усиления сигнала. Коммутация включает симметричные XLR для микрофонного и линейного подключения, а Aux-вход выполнен на несимметричном 1/4" джеке.

Drawmer 1960 объединяет два ламповых микрофонных предусилителя, два ламповых компрессора, дополнительный инструментальный предусилитель, фантомное питание 48 В, фильтры 50/100 Гц, инсерты -10 dB и +4 dB, электронную стереокоммутацию, VU-индикатор, симметричные XLR-разъемы и питание через IEC. Частотная характеристика составляет 20 Гц - 24 кГц при -1 dB.

Характеристики:

• Тип: компрессор
• Разъемы: микрофонный/Линейный симметричный XLR (Контакт 2+) Aux-вход 1/4" джек (Несимметричный)
• Микрофонный предусилитель:
• Уровень шума: -129dB (0dBu, 150Ом)
• Динамический диапазон: 150dB
• Запас по перегрузке: +21dB
• Входной импеданс:
• Линейный: 20 кОм
• Микрофонный: от 150 Ом до 600 Ом
• Aux: 47 кОм
• Максимальный входной уровень: +16dB (+20dBu)
• Выходной импеданс: 50 Ом
• Максимальный выходной уровень: +18dB (+22dBu)
• Частотная характеристика: от 20Гц до 24кГц  -1dB
• Помехи: не хуже –80dB @ 10кГц
• Шум: (Секция компрессора @ единичное усиление) -88dB @ 22Гц – 22кГц
• Искажения: Единичное усиление, вход +4dBu: <0.15% @ 100Гц – 10кГц
• Питание: Разъем IEC, 115В или 230В @ 50–60Гц, 38 Вт
