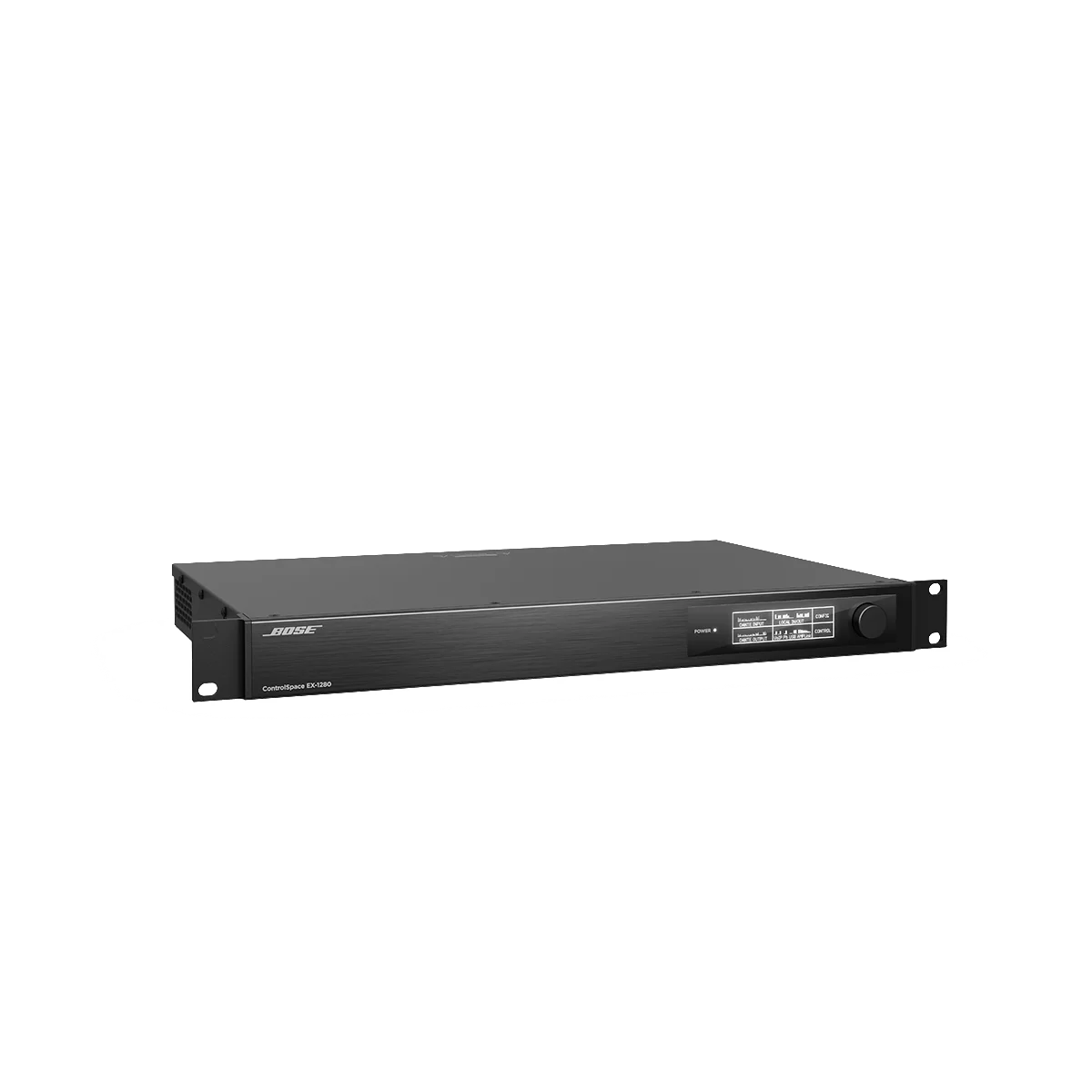

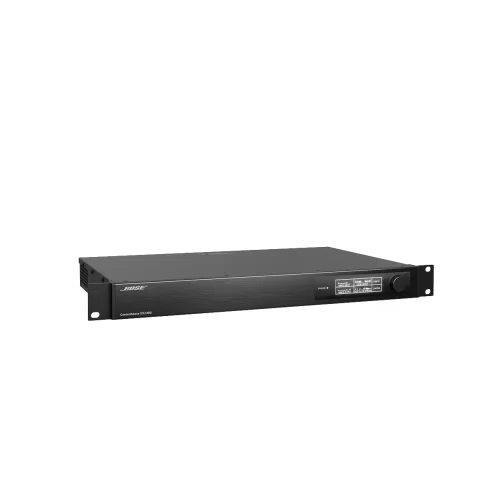

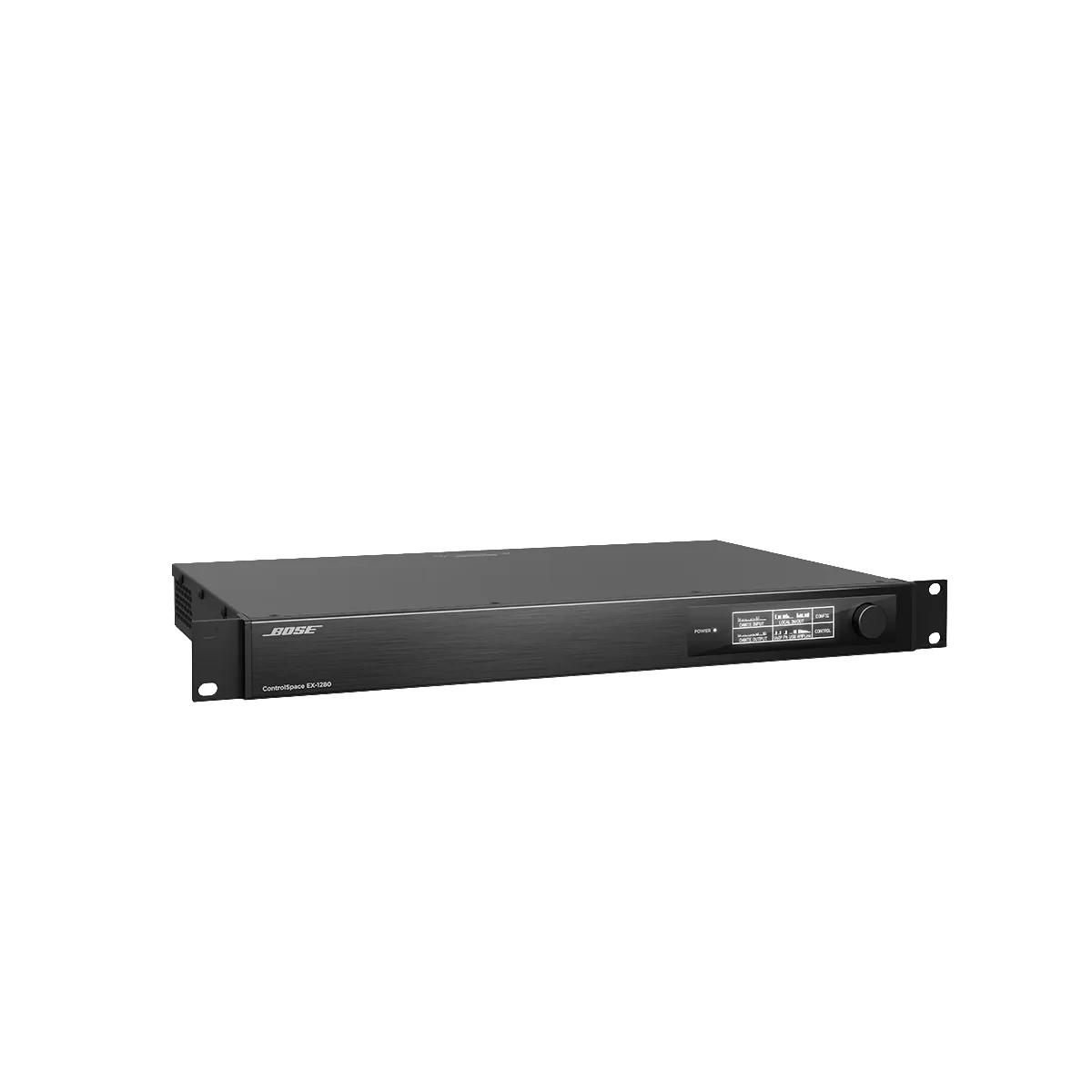

Bose ControlSpace EX-1280 Сигнальный процессор, 12х8, Dante
ControlSpace EX-1280 – профессиональный цифровой звуковой процессор компании Bose, который разработан с целью создания и последующего управления сложными акустическими системами озвучивания большого количества зон (помещений).
Использована открытая архитектура, что позволяет свободно настраивать работу всей системы или её отдельных компонентов. Все настройки, а также расчёт системы звукоусиления любой сложности производятся в ПО ControlSpace Designer.
Встроенный процессор DSP Cortex-A8 обладает следующими характеристиками: частота процессора 600 МГц; максимальное количество вычислений 3.6 GIPS/2.7 GFLOPS; частота дискретизации 48 кГц, битрейт 24 бит, задержка звука 1,05мс (для аналоговых вх/вых). Динамический диапазон >115 дБ. Интерфейс Dante: 64х64 канала.

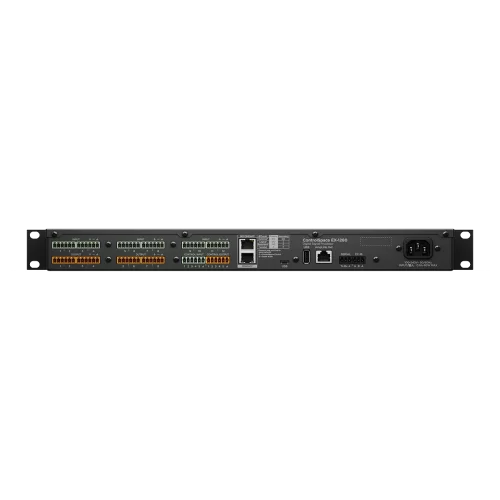

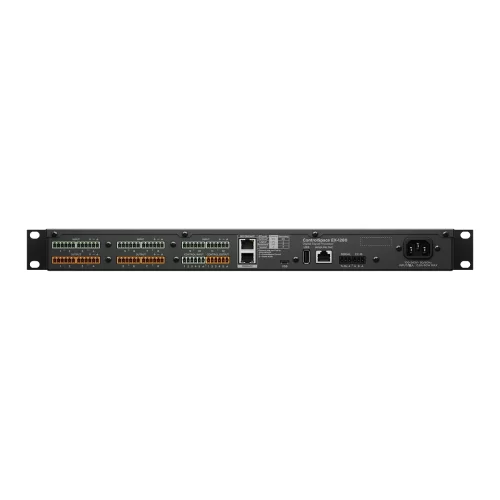

Конструкция устройства включает в себя богатый набор входов и выходов. Аналоговые входы, 12 шт., балансные, микрофонный/линейный уровень, реализованы на 6-pin Euroblock; цифровые входы, 2 шт., для подключения интерфейса Dante, до 64 каналов, разъёмы RJ-45. Аналоговые выходы, 8 шт., балансные, линейные, разъёмы 6-pin Euroblock; цифровые выходы, 2 шт., для подключения интерфейса Dante, до 64 каналов, разъёмы RJ-45; цифровой специализированный, 1 шт., AMPLink для передачи до 8 каналов несжатого цифрового звука на усилители Bose оснащенные аналогичным входом (большинство современных моделей). Также есть гибкие логические коннекторы GPIO (5 вх/5 вых) и последовательный порт, что позволяет подключать внешние приборы. Предусмотрено фантомное питание микрофонов +48В.

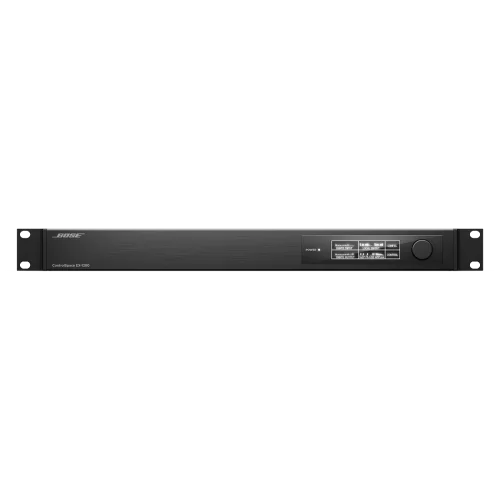

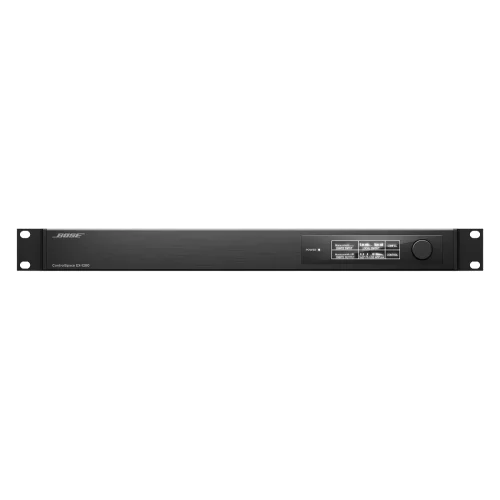

Для мониторинга и управления по сети предусмотрен порт Ethernet. Через него процессор подключается к ПК (дополнительно можно подключить через USB), а также к устройствам дистанционного контроля Bose CC-64 и CC-16. Для проведения настроек вручную, непосредственно через прибор, есть OLED-дисплей (256×64 px) и поворотно-нажимная кнопка с доступом во встроенное меню.
Программное обеспечение ControlSpace Designer предоставляет широкие возможности в настройке процессора по использованию автоматизации и эффектов таких как: сайдчейн для микрофонного сигнала, многополосный графический и параметрический эквалайзер, пресеты для акустических систем Bose, генератор сигналов, маршрутизатор, микшер, гейтер, компрессор и эффект дилэй.
Для расширения функциональных возможностей применяются модули расширения системы. EX-UH: USB/Headset Dante, EX-4ML: 4-ch mic/GPIO Dante, EX-8ML: 8-ch mic/GPIO Dante.
Корпус выполнен из алюминия, габаритные размеры 44x483x282 мм (1RU), вес: 3.2 кг, монтаж в стойку 19". Охлаждение 2-мя встроенными куллерами со скоростью вращения подстраиваемой под обстоятельства.
Характеристики:
| Тип устройства: | Аудиопроцессор |
| Работа с аудио и цифровыми каналами: | 12x8 аналог, AMPLink - 8 цифровых, 64x64 Dante |
| DSP: | Cortex-A8: 32 бита фикс./с плавающей точкой DSP+ARM, 600 МГц |
| Задержка при обработке сигнала: | 1,05 мс (от входа до выхода на процессоре) |
| АЦП и ЦАП: | 24 бит |
| Частота дискретизации: | 48 кГц |
| Количество входов: | 12 аналоговых, 2 цифровых (64 канала Dante) |
| Входные разъемы: | 6-pin Euroblock и RJ-45 |
| Входной импеданс: | 12 кОм на 1 кГц |
| Максимальный входной уровень: | +24 дБмВт |
| Фантомное питание: | 48 В |
| Частотная характеристика: | 18 Гц - 20 кГц |
| КНИ: | 0.002 % на +4 дБмВт |
| Динамический диапазон: | > 115 дБ |
| Количество выходов: | 8 аналоговых, 1 AMPLink (8 каналов), 2 цифровых (64 канала Dante) |
| Выходные аудиоразъемы: | 6-pin Euroblock и RJ-45 |
| Выходной импеданс: | 200 Ом |
| Максимальный выходной уровень: | +24 дБмВт |
| LED индикация: | Питание/состояние, сигнал, сеть |
| Программное приложение: | ControlSpace Designer |
| Сеть: | Ethernet (RJ-45), 100 Мб |
| Удаленное управление: | Bose CC-16 (Phoenix Contact) |
| Питание: | 85 - 264 В, 50/60 Гц |
| Вентиляция: | Активная вентиляция |
| Диапазон рабочих температур: | 0 °C - 40 °C |
| Размеры: | 44x483x282 мм |
| Вес: | 3.2 кг |
