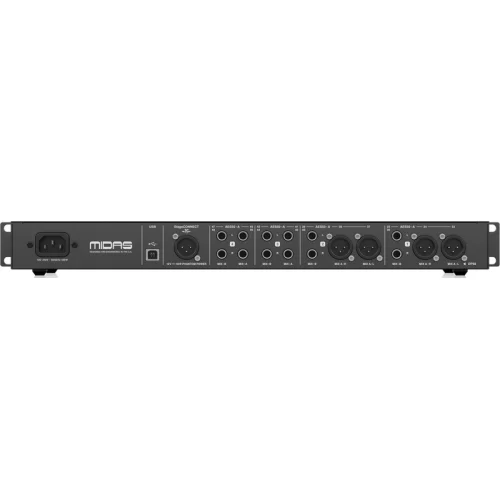

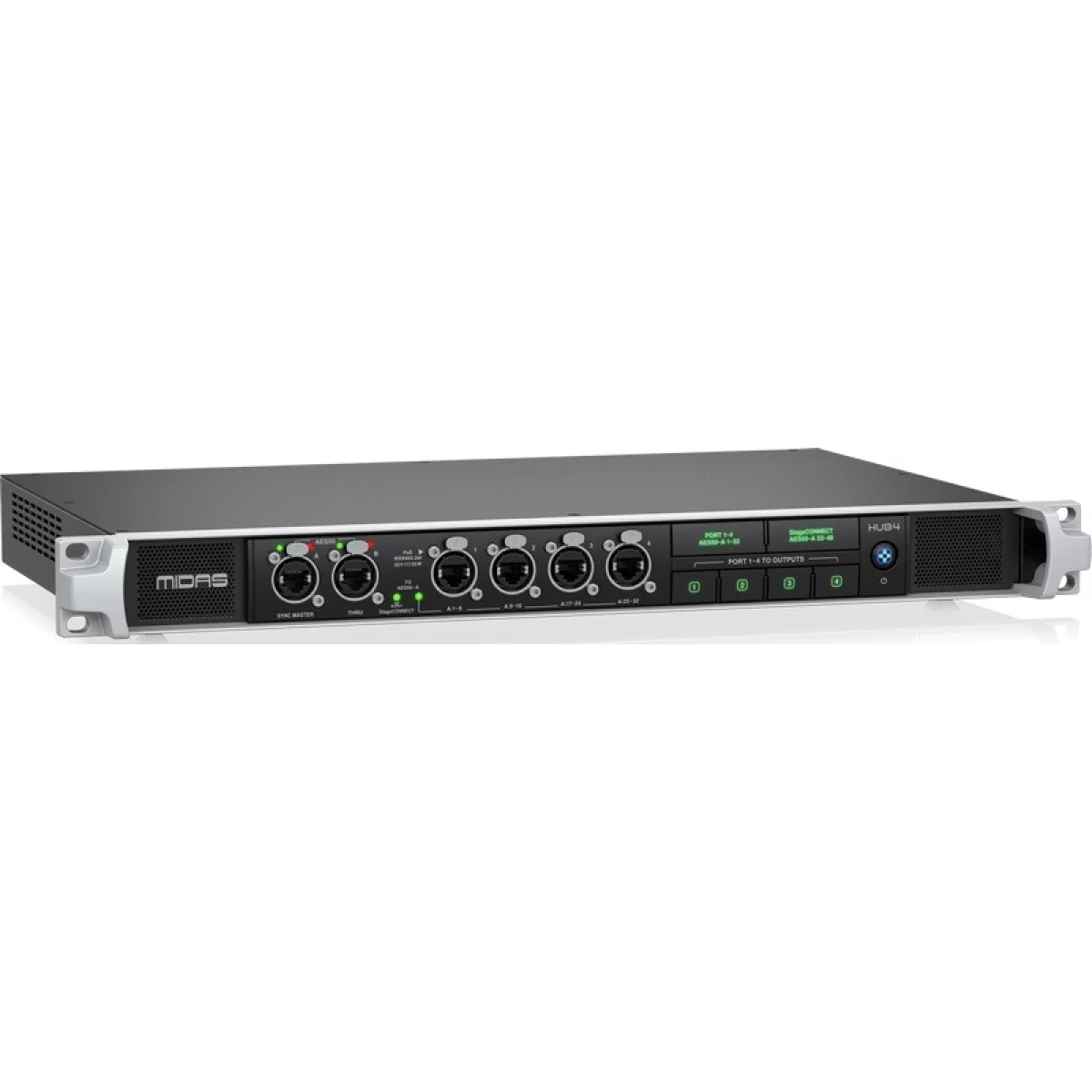

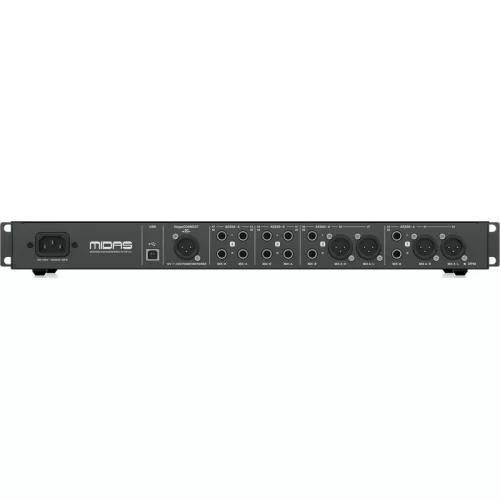

Midas HUB4 Коммутатор сигналов AES50

Модель Midas HUB4 представляет собой коммутатор сигналов протокола AES50 и предназначена для работы с мониторными микшерами Midas DP48 или компактными стейджбоксами Midas DL8.

Кроме основного порта AES50-A Master HUB4 имеет сквозной порт AES50-B, позволяющий подключить ещё один коммутатор, стейджбоксы DL16/DL32 или другие AES50 устройства.

4 порта AES50 1-4 с PoE передают 48 выходных каналов со входа AES50-A и предназначены для подключения персональных мониторных микшеров Midas DP48 или компактных стейджбоксов Midas DL8. Порты AES50 1-4 принимают по 8 входных каналов 1-8, 9-16, 17-24, 25-32 и коммутатор объединяет их в один поток. Порт AES50-A Master может коммутировать выходные каналы 1-32 со входа AES50B или со входов AES50 1-4.

Выходные каналы порта AES50-A Master 33-48 могут быть получены как со входа AES50B, так и с нового цифрового интерфейса Stage CONNECT.

Помимо функций коммутации Midas HUB4 обеспечивает преобразование каналов 33-48 в 16 аналоговых выходных сигналов. Они могут использоваться для подключения передатчиков беспроводных мониторов. Коммутатор позволяет подключить к аналоговым выходам каналы 33-48 со входа AES50-A или со входов AES50 1-4.
