Midas DL32 32-канальный блок входов-выходов

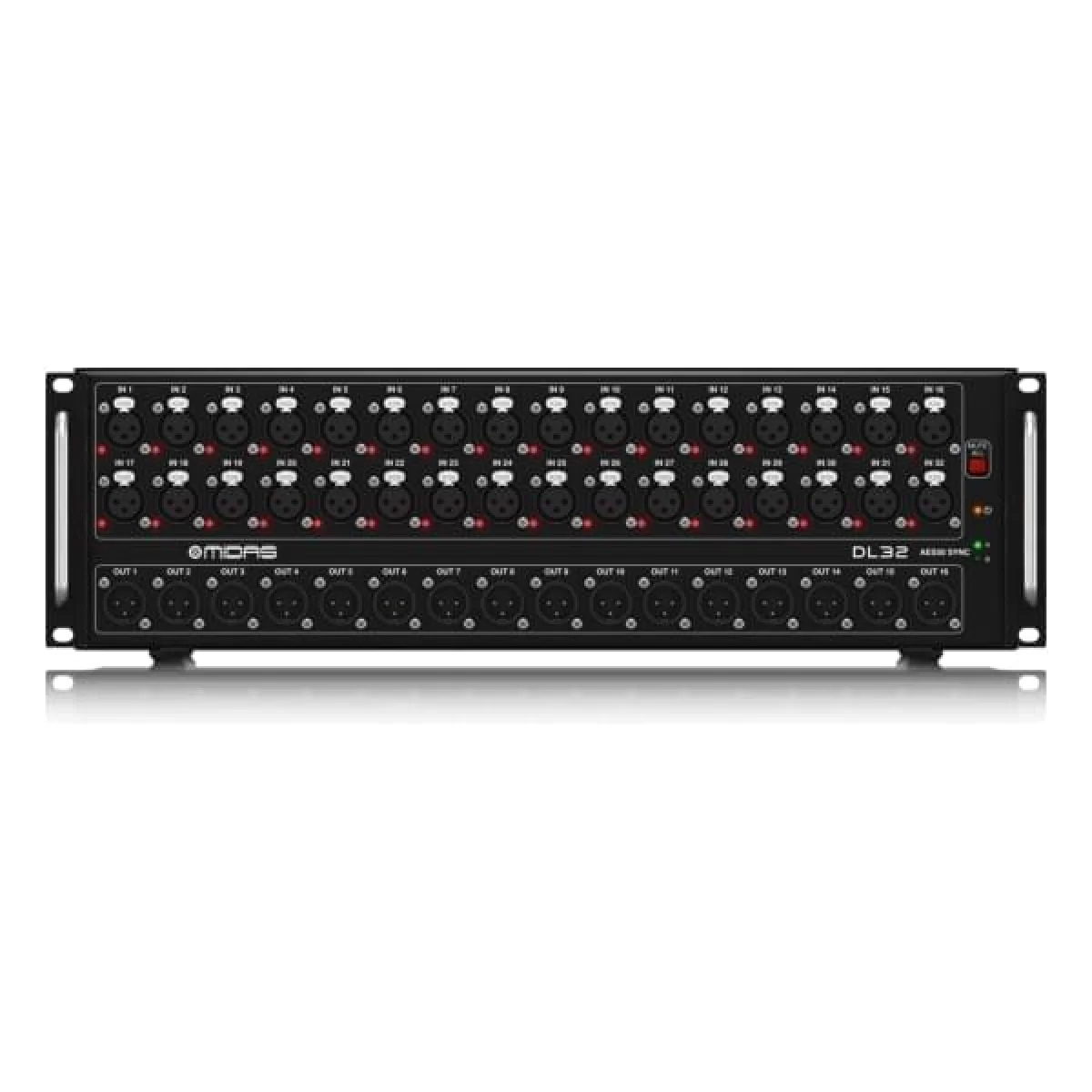

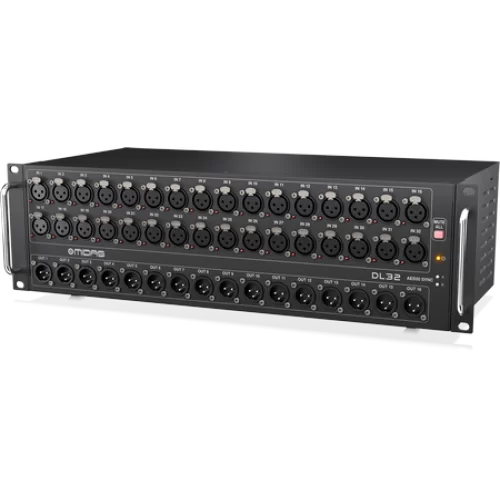

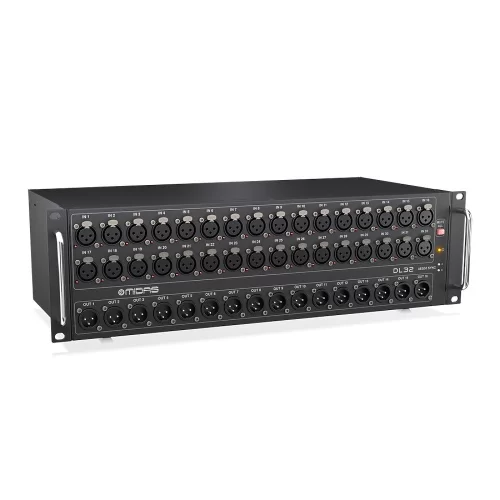

Midas DL32 – Это стейдж-бокс для микшерной консоли Midas M32 с 32 входами и 16 выходами в рэковом форм-факторе, высота – 3U.
Модуль экипирован 32 микрофонными предусилителями Midas PRO с переключаемым фантомным питанием +48 В. 16 выходов – линейные, низкоимпедансные. На борту также можно найти оптические выходы ADAT AES50 и два порта AES50 SuperMac для каскадного подключения других DL16. Для этого устройству не требуется маршрутизатор.
Описание подготовлено командой сайта samid.ruMidas DL32 может управляться с помощью технологии ULTRANET, позволяющая использовать обычный кабель типа «витая пара» и стандартный разъем etherCon для передачи сигналов в многоканальном режиме между продуктами с поддержкой данной технологии. Кроме того, ULTRANET исключает перекрестные помехи, а также упрощает время установки и настройки АС. Удалённое управление возможно с помощью экранированного кабеля категории CAT5e, длина кабеля не должна превышать 100 метров.
Стейдж-бокс можно подключать по цифровым каналам к АС Turbosound. Также его можно подключать к мониторным микшерным консолям Midas M32: это его основное предназначение.

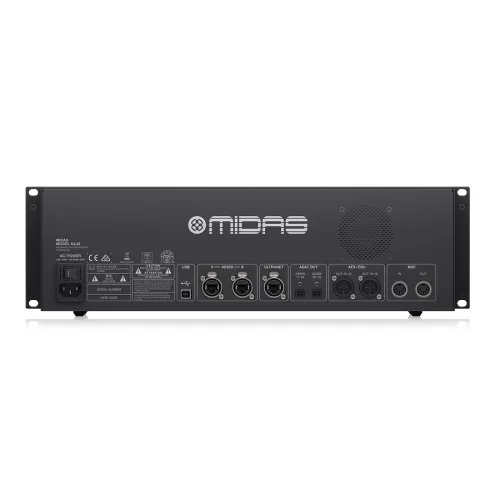

Оптические каналы ADAT в Midas DL32 обеспечивают 16-канальный цифровой выход на двух подключениях в порты Toslink, а два порта AES-3 на XLR-M предназначены для прямого подключения контроллеров серии PA с цифровыми входами. MIDI-подключение на тыловой панели предназначено для двунаправленной связи консоли Midas M32 со сценическими MIDI-контроллерами. Наконец, USB-порт рядом предназначен для подключения стейдж-бокса к компьютеру с целью получения системных обновлений.
Особенности стейдж-бокса Midas DL32
- Стейдж-бокс для микшерной консоли Midas M32
- Рэковое и стационарное размещение, высота 3U
- 32 входа и 16 линейных выходов
- 32 микрофонных предусилителя Midas PRO
- Подключение к сетям ULTRANET по кабелю Ethernet CAT5e длиной до 100 метров
- Порты AES50 для каскадного подключения нескольких DL32
- Два цифровых оптических выхода ADAT с 16 каналами
- Порты AES-3 для цифрового подключения
- Вход и выход MIDI
Характеристики стейдж-бокса Midas DL32
| Тип | |
| Категория | |
| АЦП/ЦАП | 24 бит/48 кГц |
| Входы и выходы | 32 x XLR-F in, 16 x XLR-M out, 1 x USB-B, 2 x RJ-45 AES50, 1 x RJ45 ULTRANET, 2 x ADAT Toslink out, 2 x XLR-M AES/EBU out, 1 x MIDI in DIN5, 1 x MIDI out DIN5 |
| Задержка | 1,1 мс |
| Входное сопротивление | 10 кОм |
| Максимальный входной уровень сигнала | +23,5 дБу |
| Коэффициент гармонических искажений | <0,01% |
| Фантомное питание | +48 В |
| Эквивалентный уровень шума | <-126 дБу |
| Коэффициент ослабления синфазного сигнала | >70 дБ |
| Частотный диапазон | 20 Гц – 20 кГц |
| Динамический диапазон | 107 дБ |
| Динамический диапазон АЦП | 109 дБ |
| Динамический диапазон ЦАП | 110 дБ |
| Выходное сопротивление | 50 Ом |
| Максимальный выходной уровень | +21 дБ |
| Собственные шумы | <-86 дБ (нормальный режим), <-100 дБ (глушение портов XLR) |
| Потребление энергии | 55 Вт |
| Габариты | 483 х 242 х 138 мм |
| Вес | 5,7 кг |
