Sennheiser EW-D ASA Активный антенный сплиттер

Sennheiser EW-D ASA представляет собой активный антенный сплиттер, ориентированный на использование в составе цифровых радиосистем серии Sennheiser EW-D.

Данный прибор позволяет организовать подключения до 4 пар антенн и РЧ-приемников, а при использовании второго такого сплиттера можно подключить до 8 ресиверов. Устройство функционирует в диапазоне рабочих частот от 470 до 694 МГц (Q-R-S).

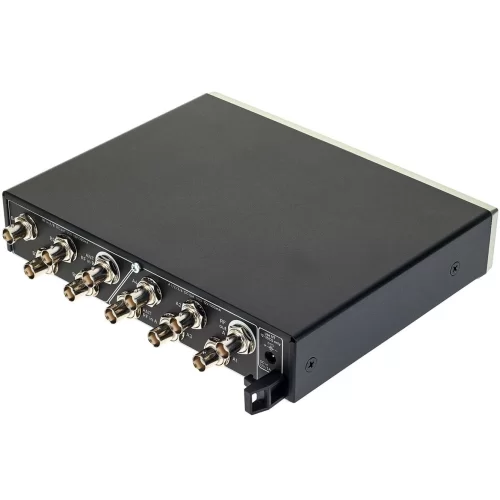

Сплиттер оснащен 8 входами A и B для подключения к ресиверам. Через них можно передавать необходимое питание приборам (12 V DC, 500 мА). Для коммутации с антенными усилителями Sennheiser EW-D AB есть два входа RF A/B, которые также раздают электроэнергию (12 V DC, 320 мА). Для связи со вторым дополнительным сплиттером есть один выход, который, как и все остальные разъемы, представлен коннектором BNC. Для питания самого устройства в комплекте поставляется адаптер NT 12-35 CS (12 V DC, 5 А), мощности которого хватит для функционирования целой радиосистемы со всеми аксессуарами и дополнениями. Корпус выполнен в полурэковом формате 1U. Комплектация также включает в себя 8 кабелей BNC для подключения.

Особенности:

• Активный антенный сплиттер
• Предназначен для работы в составе цифровой радиосистемы Sennheiser EW-D
• Диапазон рабочих частот 470 – 694 МГц (Q-R-S)
• Подключение до 4 приемников и до 2 антенных усилителей
• Возможность раздачи питания всем подключенным приборам

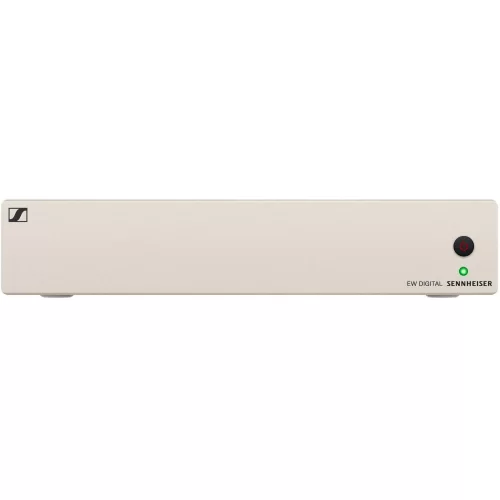

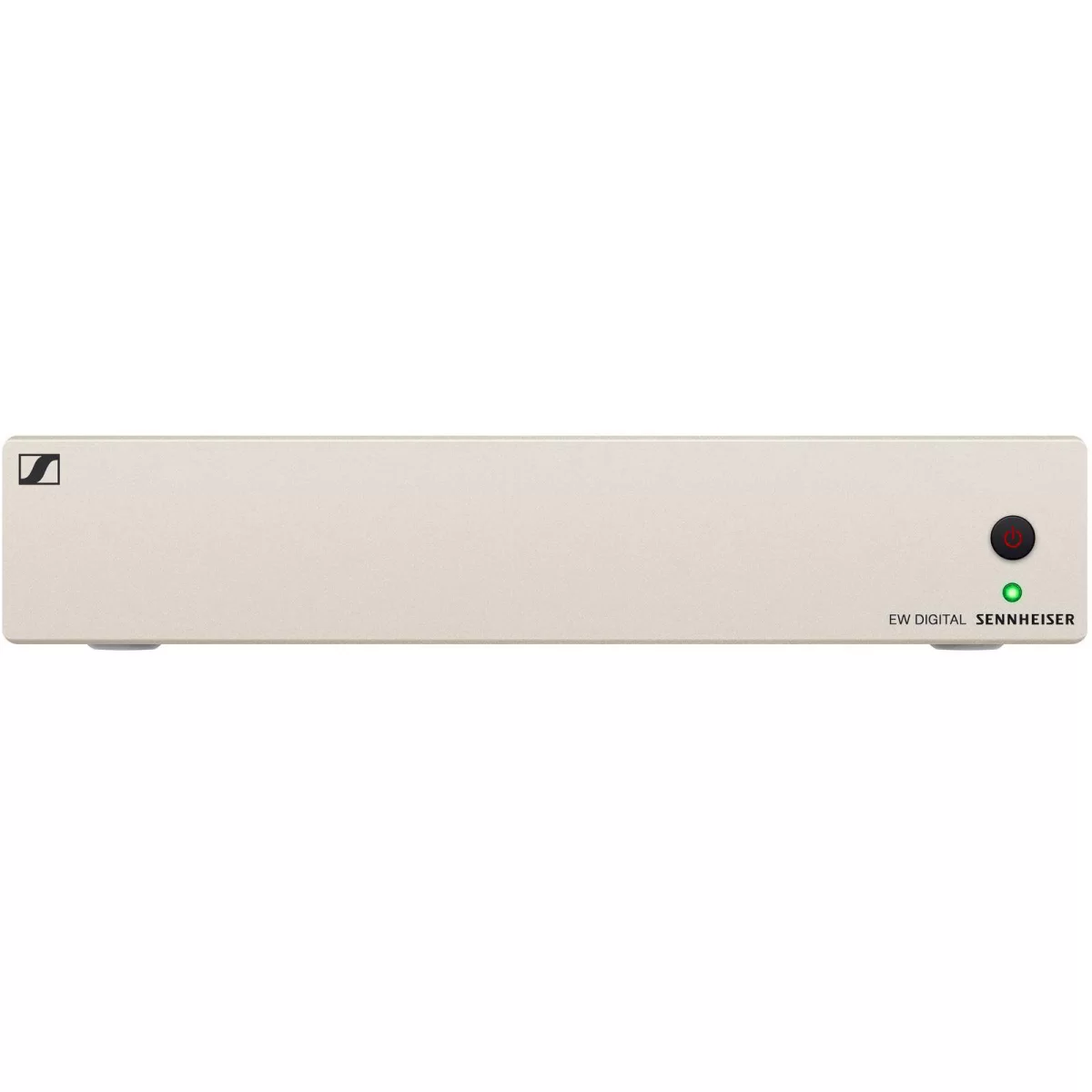

• Компактный полурэковый корпус высотой 1U

Характеристики:

• Тип: антенный сплиттер (активный, полурэковый, 1U)
• РЧ-диапазон: 470–694 МГц (Q–R–S)
• Потери от отражения: 10 дБ
• Сопротивление: 50 Ом

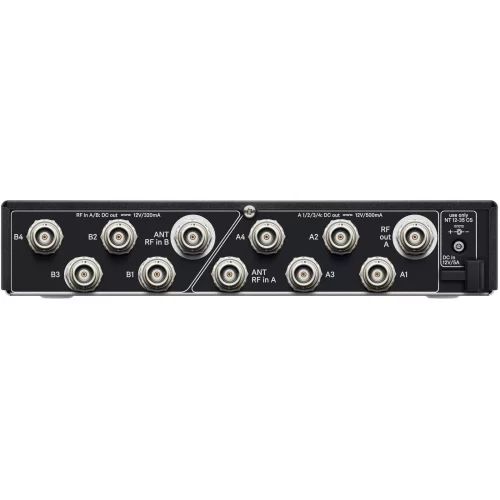

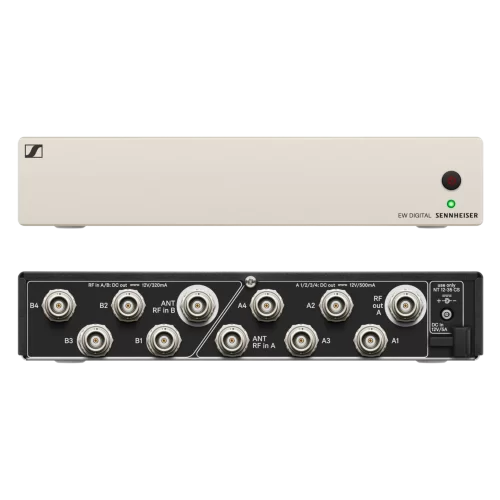

• Входы: 4 × BNC (A1–A4 IN), 4 × BNC (B1–B4 IN), 2 × BNC (RF IN A/B)
• Выходы: 1 × BNC (RF OUT A)
• Питание: адаптер 12 В DC (в комплекте NT 12-35 CS, 12 В, 5 А)
• Потребляемый ток: 210 мА
• Рабочая температура: -10…+55 °C
• Комплектация: адаптер питания, 8 кабелей BNC
• Габариты (Ш x Г x В): 212 x 168 x 43 мм
• Вес: ≈1100 г
