Relacart SA-960 Анализатор частотного спектра
Relacart SA-960 — это анализатор спектра, специально разработанный для управления частотами беспроводной связи.
Частота визуализируется и контролируется в диапазоне до 960 МГц, создавая стабильную беспроводную рабочую среду на сцене.
Особенности Relacart SA-960
- Дисплей для мониторинга графиков радиочастот и уровня сигнала.
- Прием радиосигналов в прямом эфире.
- Кнопка настройки навигации по отображению данных.
- Диапазон сканирования с шагом 50 МГц.

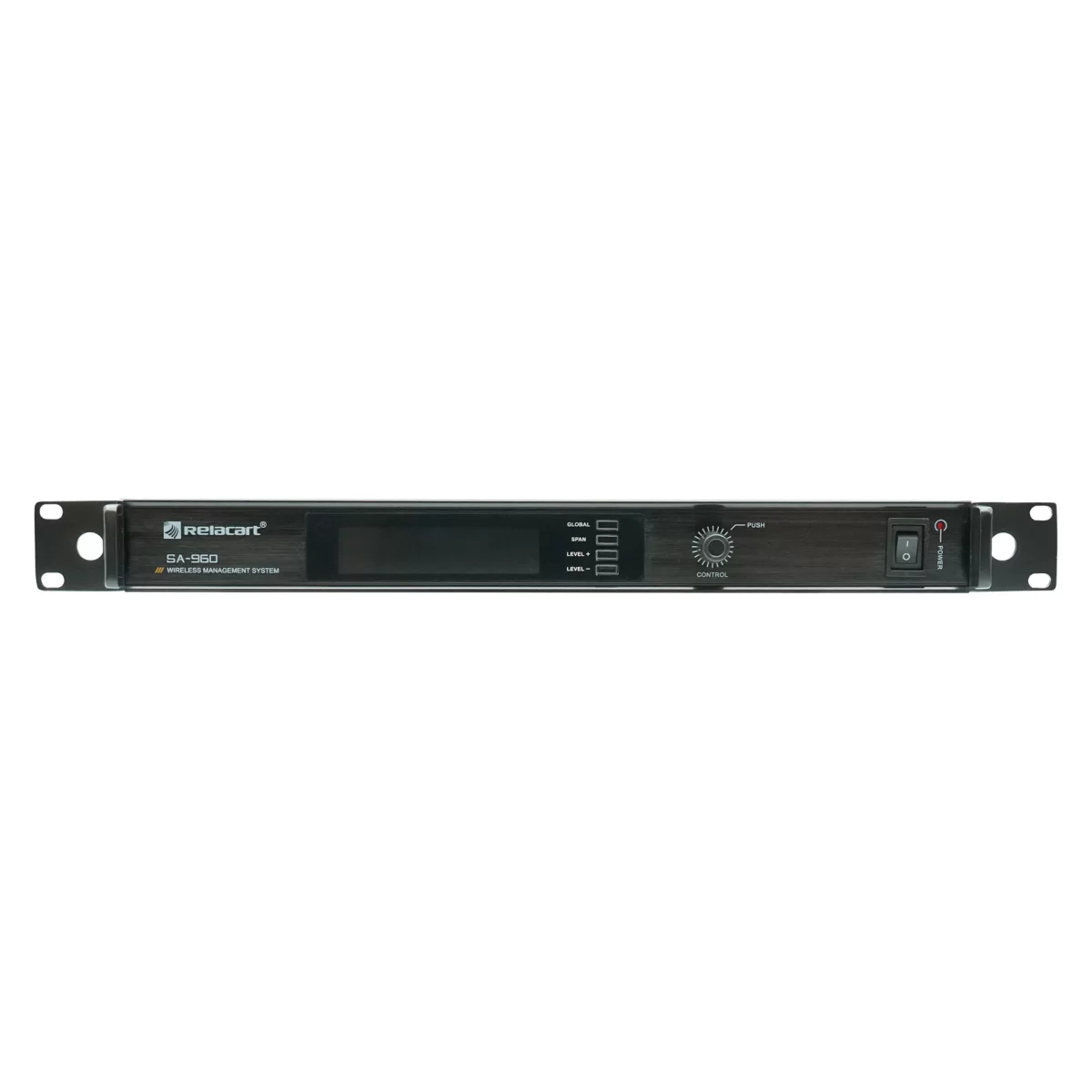

Элементы управления анализатора частотного спектра Relacart SA-960
1. Держатель для монтажа в стойку: стационарная установка.
2. Дисплей для отображения состояния мониторинга, графиков радиочастот и уровня сигнала.
3. Кнопки настройки навигации по отображению данных:
- GLOBAL: Установка полного сканирования частот, диапазон: 240-960 МГц.
- SPAN: диапазон частот, нажмите клавишу SPAN один раз, чтобы отрегулировать диапазон частот сканирования с помощью энкодера, и непрерывно нажимайте клавишу SPAN, чтобы увеличить диапазон сканирования с шагом 50 МГц в пределах заданного диапазона системы. (После нажатия клавиши «SPAN» шрифт станет красным, обозначая активацию этой функции).
- LEVEL +: общий уровень отображается вверх (максимальная амплитуда уровня дисплея составляет 90 дБ, максимальный диапазон настройки: +10~-110 дБ)
- УРОВЕНЬ -: уровень отображается в целом вниз (максимальная амплитуда уровня дисплея составляет 90 дБ, максимальный диапазон настройки: +10~-110 дБ)
4. Ручка управления функциями (энкодер):
- Управление: Поверните регулятор энкодера по часовой стрелке/против часовой стрелки, чтобы отобразить курсор, и вы сможете увидеть частоту в текущей позиции курсора.
5. Выключатель питания POWER. (со световым индикатором)
6. Устройство защиты от натяжения: используется для фиксации соединительного кабеля внешнего адаптера питания.
7. Гнездо питания 12 В, 1 А постоянного тока для адаптера питания.
8. АНТЕННА: интерфейс для подключения антенны.
