Neumann M 149 Tube Set Ламповый микрофон

Neumann M 149 Tube Set – Это ламповый микрофон с переключаемой направленностью и сдвоенной мембраной.

Капсюль К 49 аналогичен применявшемуся в легендарных моделях Neumann U47 и M49. Ламповый каскад микрофона работает как преобразователь импеданса, обеспечивающий достаточно низкое выходное сопротивление. Кроме того, в отличие от более ранних моделей, в выходном каскаде М 149 Tube не применяется трансформатор. Все это позволяет использовать микрофон с длинным кабелем без ухудшения качества сигнала.

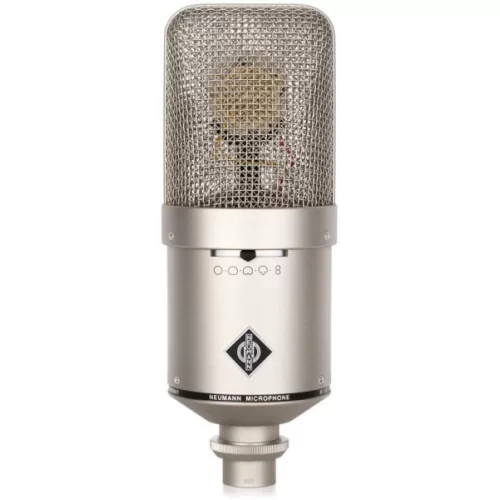

На корпусе, ниже акустически прозрачной защитной сетки, расположены два селекторных переключателя. Переключатель на лицевой стороне обеспечивает выбор одной из девяти характеристик направленности. Переключатель на тыльной стороне корпуса позволяет изменять параметры пропускного фильтра ВЧ и точно отстроить частоту среза.

Области применения:

Возможность выбора одной из девяти характеристик направленности позволяет эффективно применять М 149 для записи разнообразных звуковых источников в различных ситуациях.М149 является прекрасным вокальным микрофоном – не только из-за великолепных параметров капсюля, унаследованных от U 47 и M 49, но и благодаря применению современной схемотехники, характеризующейся необыкновенно низким уровнем собственного шума.

Акустические особенности:

Рабочая сторона M 149 Tube маркирована логотипом компании Neumann. Рядом на корпусе расположен селектор характеристик направленности. В целях устранения рабочих шумов капсюль установлен внутри защитной решетки на эластичном креплении.Поверхность под капсюлем имеет форму конуса в целях рассеивания звуковых отражений в акустическом пространстве ниже капсюля. Такая конструкция позволяет избежать интерференции с первичными звуковыми волнами, приходящими в направлении капсюля. Капсюль окружен крупной акустически прозрачной металлической сетки. Ее края расположены на достаточно большом расстоянии от капсюля, что повышает реалистичность звуковых образов.

Диаграммы направленности:

Переключатель направленности позволяет выбирать одну из девяти характеристик: круговую, широкую кардиоиду, кардиоиду, гиперкардиоиду, 8-образную и четыре промежуточных между ними.

Электрические свойства:

При разработке схемотехники М 149 ставилась цель улучшить показатели традиционных решений. В целях обеспечения наилучших рабочих показателей во всем тракте – от капсюля до выхода – было решено применить современные электронные лампы (триоды) с их исключительными характеристиками звукопередачи и бестрансформаторный выходной каскад.Оконечный каскад М 149 представляет собой специально разработанный интегральный усилитель. Он характеризуется очень низкими КНИ (<0,002% при напряжении +/-10 В) и уровнем собственного шума, а также высоким уровнем выхода. В результате ламповый и оконечный каскады полностью разделены, и частотные характеристики последнего оказываются неизменными даже при высоких уровнях сигнала или изменении нагрузки. Низкий выходной импеданс и высокое выходное напряжение позволяют использовать коммутационные кабели длиной до 300 м без деградации звукового сигнала. Ламповый усилитель изменяет высокий импеданс капсюля и усиливает звуковой сигнал на 10 дБ, обеспечивая, таким образом, оптимальные рабочие характеристики.Впечатляет широкий динамический диапазон микрофона: в пиках напряжение на выходе изменяется в пределах +/-10 В при токе 20 мА.В целях обеспечения близкого к идеальному режима работы лампы применяется схема автоматической подстройки анодного тока и напряжения прогрева. Специальный датчик отслеживает перепады напряжения в микрофонном кабеле, а соответствующая схема методом лимитирования обратного тока обеспечивает меньший нагрев катода и, соотвтетственно, гарантирует продолжительный срок исправной работы лампы. При этом оптимизация рабочих параметров осуществляется очень быстро.

Фильтр:

7-позиционный переключатель, расположенный сбоку на корпусе микрофона, позволяет выбрать частоту среза пропускного фильтра ВЧ (-3 дБ) шагами по 0,5 октавы в диапазоне от 20 Гц до 160 Гц. Этот фильтр эффективно подавляет шумы от кондиционеров или от ветра.
Кроме того, фильтр может применяться для коррекции частотной характеристики в случае близкого расположения микрофона к источнику звука и неадекватного влияния "эффекта приближения". Блок питания N 149 V
По рекомендации многих инженеров звукозаписи выпускается специализированный блок питания N 149 V, построенный по традиционной,«старой» схемотехнике. Устройство автоматически определяет напряжение сети в диапазоне от 100 до 240 В (50–60 Гц). Подключение к сети осуществляется с помощью стандартного кабеля электропитания IEC 320.
Питание для M 149 Tube подается по 8-жильному кабелю от специализированного блока питания N 149. Балансный звуковой сигнал от блока питания к предусилителю или микшерному пульту подается через микрофонный кабель с 3-контактным разъемом XLR.

Функциональные особенности:

• Универсальный ламповый микрофон
• Бестрансформаторная схемотехника
• Высокий выходной уровень
• Капсюль M 49, преобразователь градиента давления
• Акустически прозрачная защитная сетка
• Девять характеристик направленности: круговая, широкая кардиоида, кардиоида, гиперкардиоида, 8-образная и четыре промежуточных между ними
• 7-позиционный селектор частоты среза


Советы по применению:

• Универсальный микрофон, микрофон для вокала
• Возможность точной настройки для любого звука, особенно при близком расположении микрофона
• Микрофон для вещания, озвучивания, наложения
• Точечный микрофон для записи инструментов соло, особенно струнных, духовых, фортепиано в близком расположении

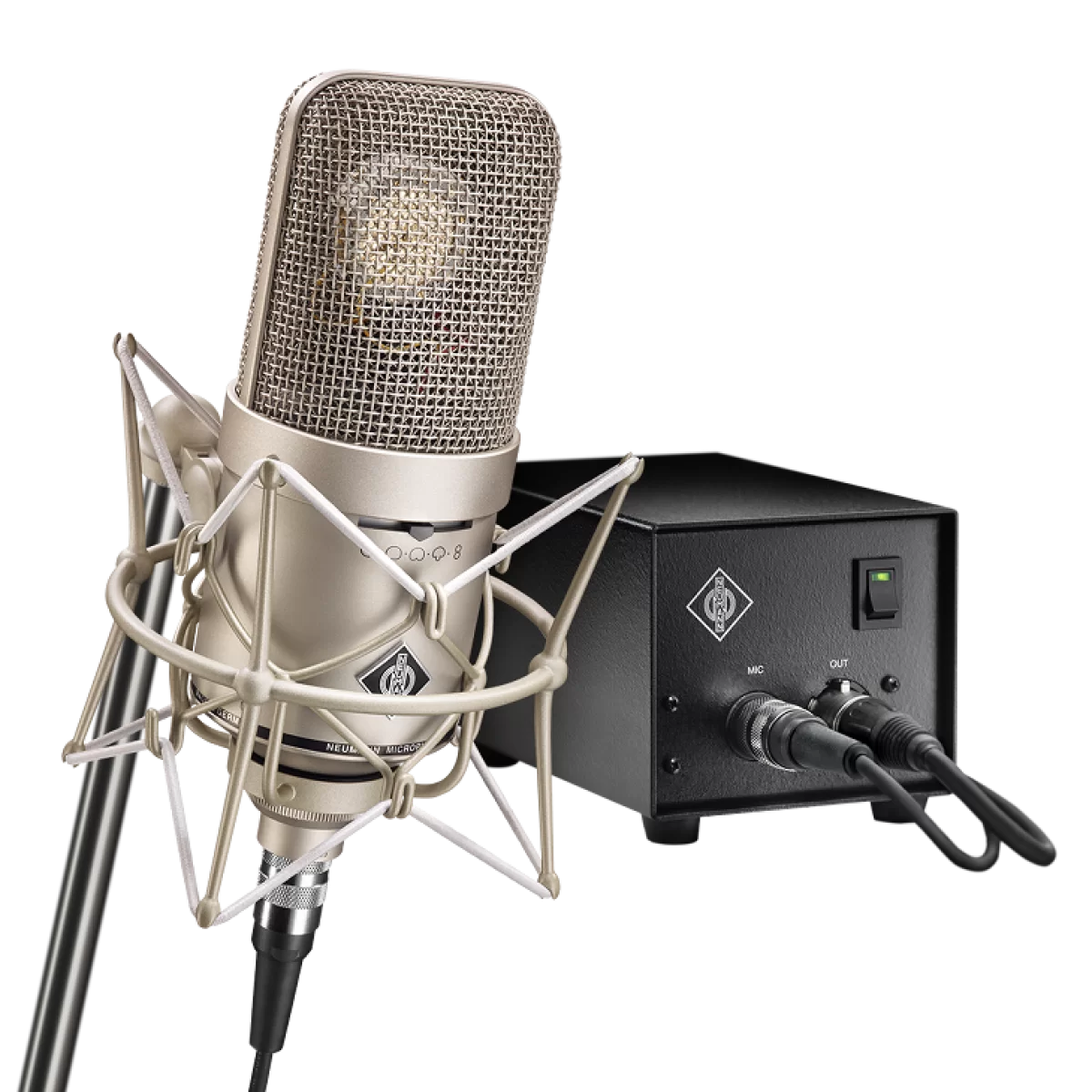

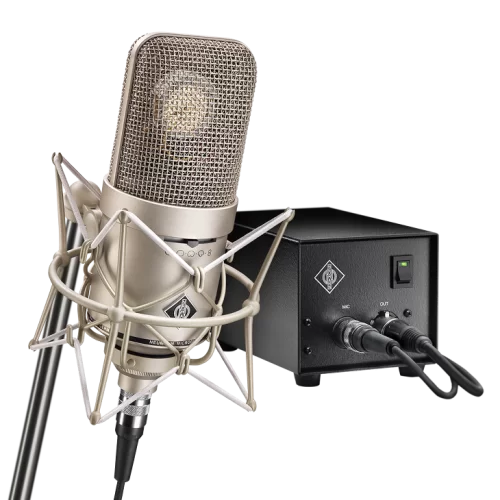

• Комплект поставки
• M 149 Tube, ламповый микрофон
• N 149, источник питания с силовым кабелем

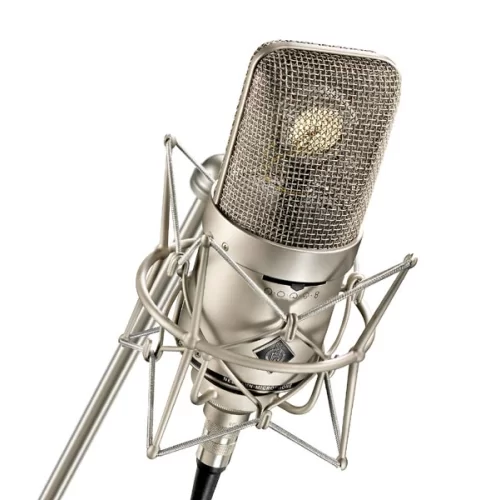

• ЕА 170, эластичный подвес
• Коммутационный кабель, деревянный кофр, пылезащитный чехол


Аксессуары:

• Кабельный адаптер АС 25
• Экран ветрозащиты PS 20 а
• Специализированный блок питания N 149 V

Технические характеристики:

• Акустический принцип - преобразователь градиента давления
• Диаграммы направленности - кардиоидная, широкоугольная кардиоидная, гиперкардиоидная, круговая, 8-образная и четыре
• дополнительных промежуточных
• Диапазон воспроизводимых частот - 20 Гц–20 кГц
• Чувствительность на 1 кГ при 1 кОм - 34/47/62 мВ/Па
• Номинальный импеданс - 50 Ом
• Номинальное сопротивление нагрузки - 1000 Ом
• Эквивалентный уровень звукового давления по CCIR 468-3 - 28/25/23 дБ
• Эквивалентный уровень звукового давления по DIN/IEC 651 - 16/13/11 дБ-A
• Отношение сигнал/шум по CCIR 468-3 - 66/69/71 дБ
• Отношение сигнал/шум по DIN/IEC 651 - 78/81/83 дБ
• Типичный уровень звукового давления (характеристики лампы) - 120дБ при КНИ < 0,5% 136 дБ при КНИ < 5%
• Максимальное выходное напряжение - 18 dBu
• Динамический диапазон микрофонного усилителя (кардиоида) по DIN/IEC 651 - 101 дБ при КНИ < 0,5% 121 дБ при КНИ < 5%
• Питание - блок питания N 149
• Разъем микрофона - DIN8F
• Разъем блока питания - XLR3F
• Вес - 730 г
• Диаметр - 70 мм
• Длина - 201 мм
