DataVideo MS-4000 Мобильная видеостудия

DataVideo MS-4000 - Мобильная видеостудия

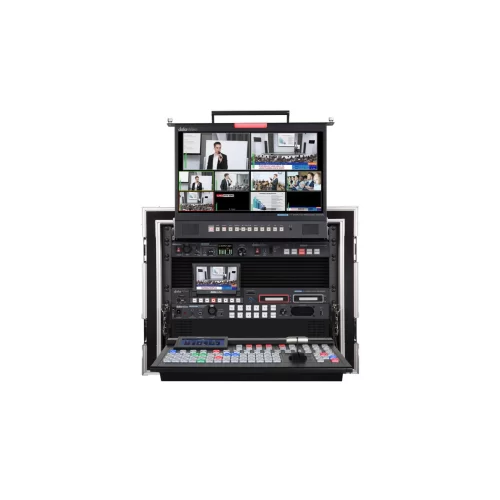

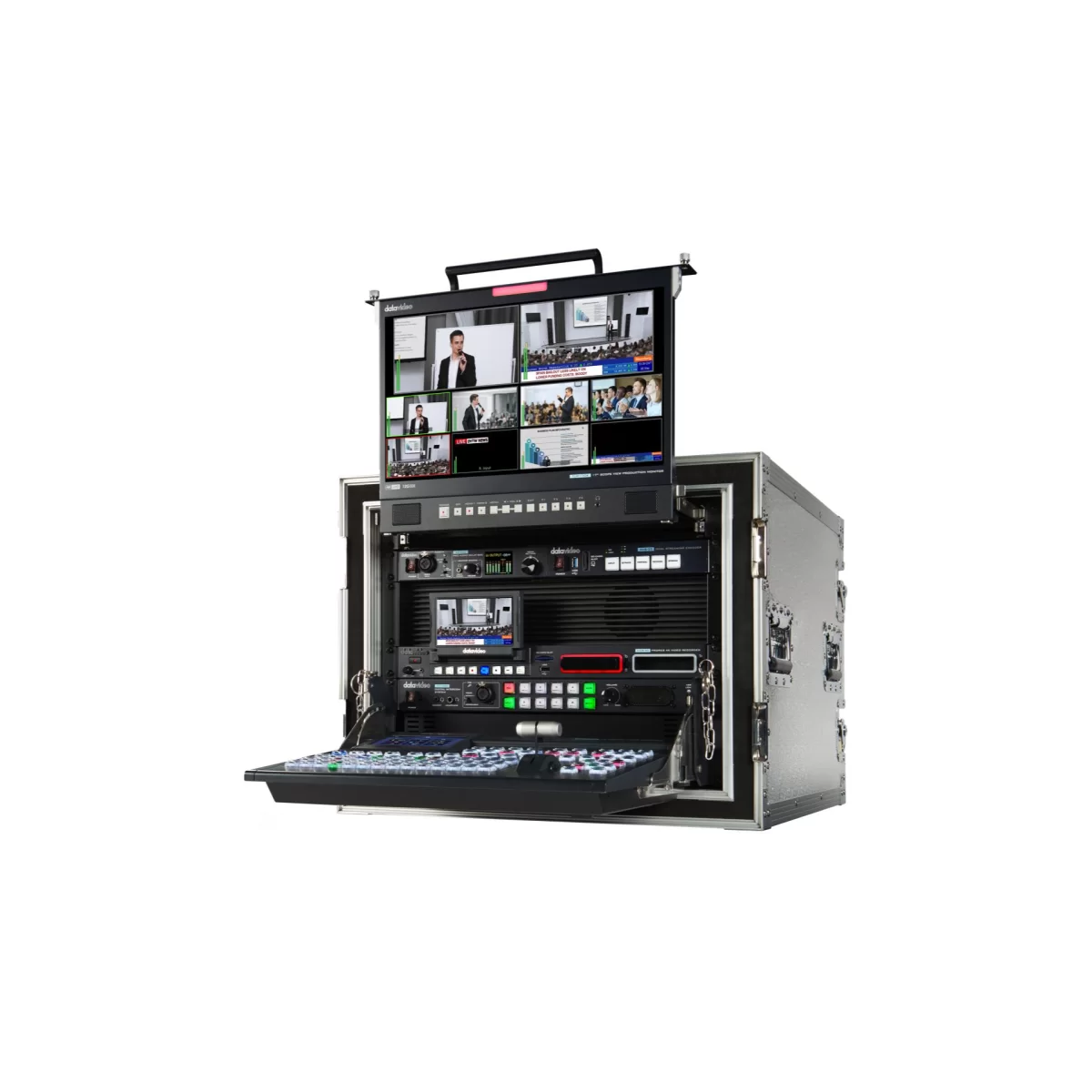

Datavideo MS‑4000 – это готовая к работе мобильная студия уровня «вещание», заключённая в ударопрочный 8U флайт-кейс. В отличие от сборных систем, где компоненты подбираются и подключаются отдельно, MS‑4000 объединяет в одном корпусе четырёхканальную 4K‑студию и поставляется в полной комплектации «под ключ». Система включает в себя микшер SE‑4000, 17,3‑дюймовый 4K‑монитор TLM‑170KM, ProRes‑рекордер HDR‑90, 8‑канальную интерком‑систему ITC‑300, аудиопроцессор AD‑300, сетевой стриминговый энкодер NVS‑36 и систему резервного питания PD‑2A/PD‑4A. Достаточно открыть крышку кейса, подключить камеры и электропитание – и студия готова к работе**.

8 доступных каналов из 20 входов

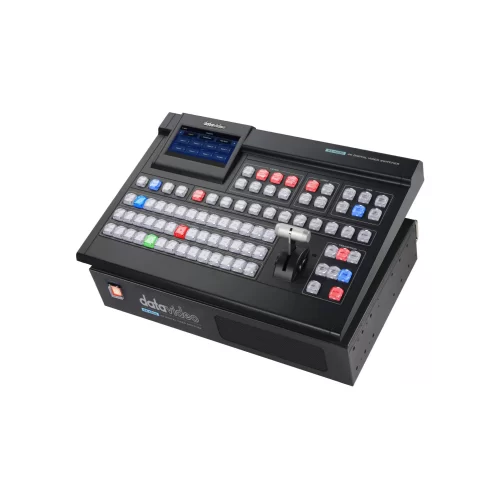

В основе системы лежит микшер SE‑4000 4K с поддержкой до 8 активных каналов из 20 доступных источников. На выбор доступны 12 входов 12G‑SDI и 8 входов HDMI 2.0**. После бесплатного обновления прошивки аппарат способен одновременно работать в режиме 8 каналов UHD 4K50/60p или 12 каналов UHD 4K29/30p, что удобно для сложных многокамерных проектов**. Каждый из 8 используемых каналов имеет встроенный скейлер (повышающее/понижающее масштабирование), автоматически приводящий сигналы разных разрешений к единому формату. Видеопроцессинг выполняется в 10‑битном формате 4:2:2 (12G‑SDI) и YUV 4:2:2 или RGB 4:4:4 (HDMI).

В системе доступны 4 канала Upstream Key для работы с Chroma / Luma / Linear Key и 2 канала Downstream Key для наложения титров поверх готовой картинки. Также предусмотрены 2 канала PiP (картинка в картинке), до 64 шаблонов Wipe‑переходов, Stinger‑эффекты (анимированные переходы) и вставка до 2 статичных или анимированных логотипов. Пользовательская память позволяет сохранять до 125 пресетов, а хранилище стоп‑кадров вмещает до 250 изображений в 4K‑разрешении.

17,3‑дюймовый 4K‑монитор с профессиональными ассистами и аудиообработка

В крышку кейса встроен 17,3‑дюймовый 4K UHD‑монитор TLM‑170KM (3840×2160), на который выводится мультиэкран с использованием всех 20 источников, пред- и программного выходов**. Монитор штатно включает вектороскоп, осциллограмму, гистограмму, инструменты False Color, Peaking Focus (подсветка резкости), а также детектор временного кода и измеритель уровня аудиосигнала**. Экран имеет технологию HDR, отображает сразу до 8 каналов в режиме Multiview и поддерживает петлевой вход/выход 12G‑SDI и HDMI 2.0 в качестве опции.

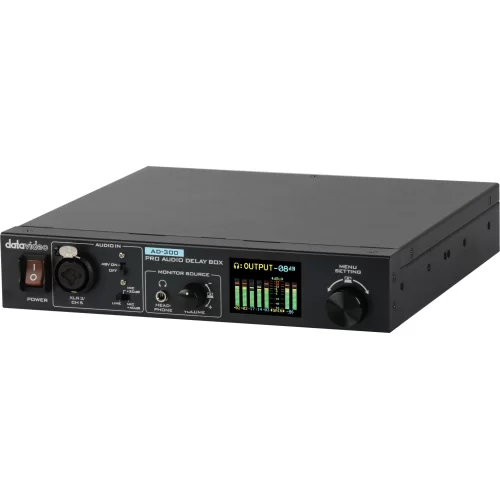

Звук обрабатывается 9‑канальным аудиомикшером AD‑300 с балансными входами XLR, TRS и вложенным аудио из SDI/HDMI**.

ProRes‑запись и стриминг без внешнего оборудования

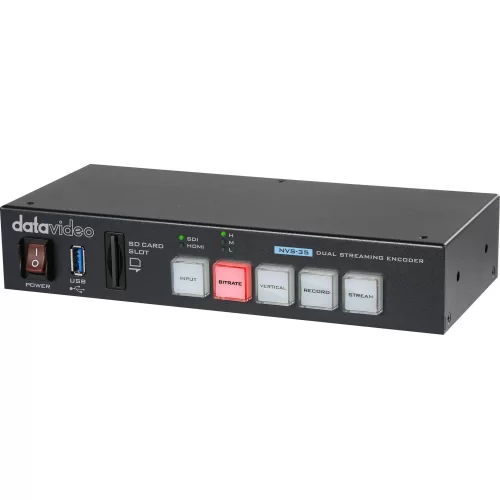

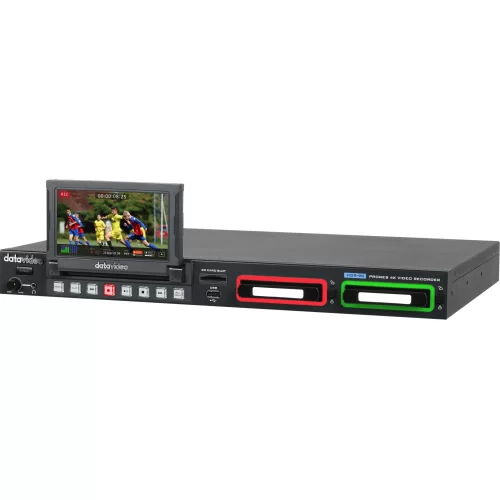

Видео записывается на два 2,5‑дюймовых SSD‑накопителя (2 отсека в комплекте) во встроенный рекордер HDR‑90 с поддержкой ProRes 4K вплоть до 2160p60 и одновременной ISO‑записью нескольких потоков 1080p**. Встроенный энкодер NVS‑36 обеспечивает однопроходный стриминг в форматах H.265/H.264 (максимум 1080p60) с протоколами RTMP, SRT и HLS, при этом передача данных может идти одновременно на два независимых адреса**. Все настройки трансляции и записи производятся через веб-интерфейс или прямо с 5″ сенсорного экрана на передней панели**.

8‑канальная интерком‑система и резервное питание

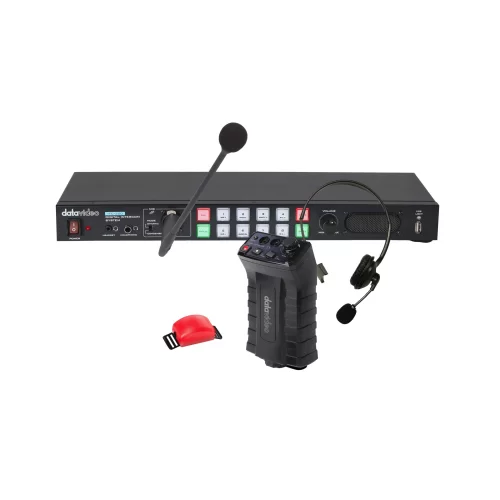

Встроенная цифровая интерком‑система ITC‑300 обеспечивает 8 независимых каналов двусторонней связи без шумов и помех**. В комплект входят 4 белтпака ITC‑300SL, 4 двухцветных Tally‑лампы, 4 гарнитуры с микрофоном, микрофон типа «гусиная шея» и 4 кабеля Ethernet длиной до 20 метров (используемые для подключения белтпаков). Связь между участниками передаётся по обычным витым парам, что делает развёртывание интуитивно понятным даже без опыта работы с intercom‑системами**.

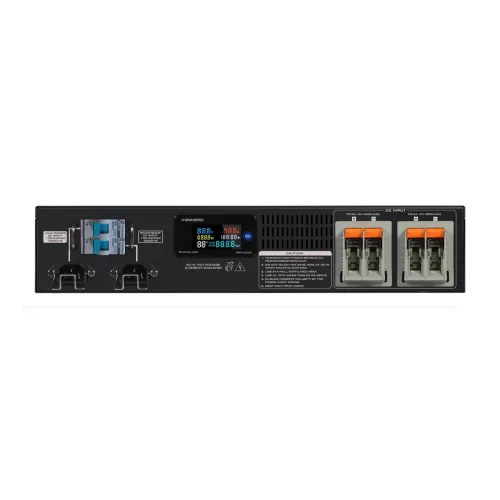

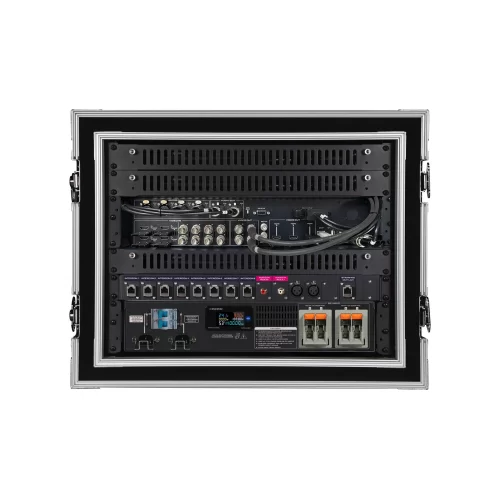

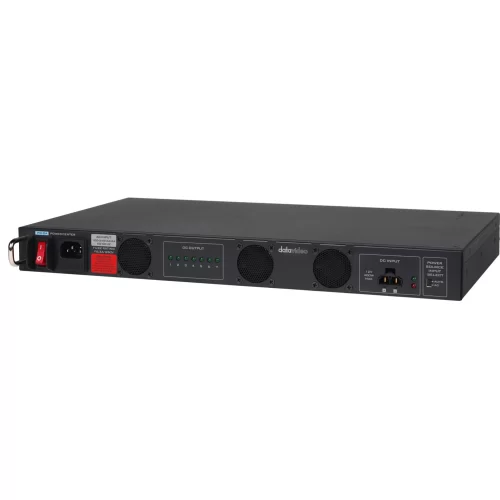

Электропитание организовано через два блока PD‑2A и PD‑4A, работающих в режиме «горячего резерва». Даже при отказе основного источника питания студия продолжает функционировать без перерыва. Система защищена предохранителями по каждому каналу нагрузки.

Транспортировка и вес

Устройство упаковано в прочный пластиковый кейс с габаритами 800×620×670 мм. Однако вес MS‑4000 составляет около 65 кг, в связи с чем производитель строго предупреждает: не пытайтесь поднимать или перемещать студию в одиночку – эту процедуру должны выполнять минимум два человека**. На корпусе предусмотрены две транспортные ручки для равномерного распределения нагрузки. На дистанции более 2 метров обязательно используйте тележку – в противном случае легко получить травму или повредить оборудование. Всегда перемещайте студию и храните её в вертикальном положении, не допуская опрокидывания и ударов**.

Области применения

Благодаря своей полноценной оснащённости и продуманной логистике, Datavideo MS‑4000 находит применение в самых разных условиях. Это идеальное решение для выездных телевизионных станций (ПТС), концертных залов, стадионов, мест богослужения, учебных заведений, корпоративных конференций и любых площадок, где требуется быстрое развёртывание высококачественного 4K‑производства.

Характеристики:

• Общие
• Модель Datavideo MS‑4000
• Тип устройства Мобильная 4K‑студия в кейсе (Fly‑Away Kit)
• Страна производства Тайвань
• Масса (брутто) приблизительно 65 кг (самостоятельный подъём запрещён, требуется не менее 2 человек)
• Видео
• Основной видеомикшер Datavideo SE‑4000
• Видеостандарт 4K UHD & HD
• Видеоформаты (вход/выход) 3840×2160p 50/59.94/60; 1080i/1080p; 720p
• Количество входов (доступно) 8 активных каналов из 20 доступных
• Типы входов 12 × 12G‑SDI; 8 × HDMI 2. 0
• Количество выходов 4 × 12G‑SDI; 3 × HDMI
• Видеообработка SDI: 10‑бит 4:2:2; HDMI: YUV 4:2:2 или RGB 4:4:4
• Встроенный скейлер (по входу) Да (повышающее/понижающее масштабирование)
• Эффекты и ключи
• USK (Upstream Keyer) 4 канала (Chroma Key, Linear Key, Luma Key)
• DSK (Downstream Keyer) 2 канала (Luma Key, Linear Key)
• Картинка в картинке (PiP) 2 канала
• Логотипы 2 (статических или анимированных)
• Эффекты перехода Cut, Auto, Mix, Wipe (до 64 шаблонов), Stinger (анимированный)
• Рекордер (HDR‑90)
• Носитель записи 2 отсека для 2,5″ SSD (в комплекте)
• Формат записи ProRes 4K (HDMI/SDI), до 2160p60
• ISO‑запись Одновременная запись нескольких потоков 1080p
• Стриминг (NVS‑36)
• Видео кодирование H.265 / H.264, макс. разрешение 1080p60
• Протоколы стриминга RTMP, SRT, HLS
• Количество одновременных трансляций 2 (CDN)
• Управление стримингом Веб-интерфейс (Web UI)
• Аудио (AD‑300)
• Аналоговые аудиовходы 4 × XLR, 2 × TRS (балансные), 2 канала стерео RCA
• Аналоговые аудиовыходы Стерео RCA
• Встроенное аудио Из входов SDI и HDMI
• Встроенный аудиопроцессор Задержка (AD‑300), эквалайзер, эффекты
• Интерком‑система (ITC‑300)
• Количество каналов связи 8 (одновременно)
• Количество белтпаков в комплекте 4 (ITC‑300SL)
• Tally‑лампы в комплекте 4 (двухцветные TD‑3)
• Гарнитуры с микрофоном 4 (MC‑1)
• Микрофон «гусиная шея» 1 (LP‑1)
• Кабели для белтпаков 4 Ethernet‑кабеля (20 м)
• Мониторинг (TLM‑170KM)
• Тип монитора 17,3″ 4K UHD TFT LED, разрешение 3840×2160
• Профессиональные ассисты Вектороскоп, WFM (осциллограмма), гистограмма, False Color, Peaking Focus, детектор временного кода, уровни аудио
• HDR Да
• Электропитание
• Первичный блок питания PD‑2A (основной)
• Резервный блок питания (UPS) PD‑4A (резервный с функцией автоматического переключения)
• Напряжение питания 100–240 В переменного тока, 50/60 Гц
• Физические характеристики
• Тип кейса 8U флайт‑кейс (ударопрочный пластик)
• Габариты (В × Ш × Г) 800 × 620 × 670 мм
• Вес (нетто) ~65 кг
• Ручки 2 боковые ручки для транспортировки
