DataVideo BDL-1615 Комплект для видеопроизводства

DataVideo BDL-1615 - Комплект для видеопроизводства

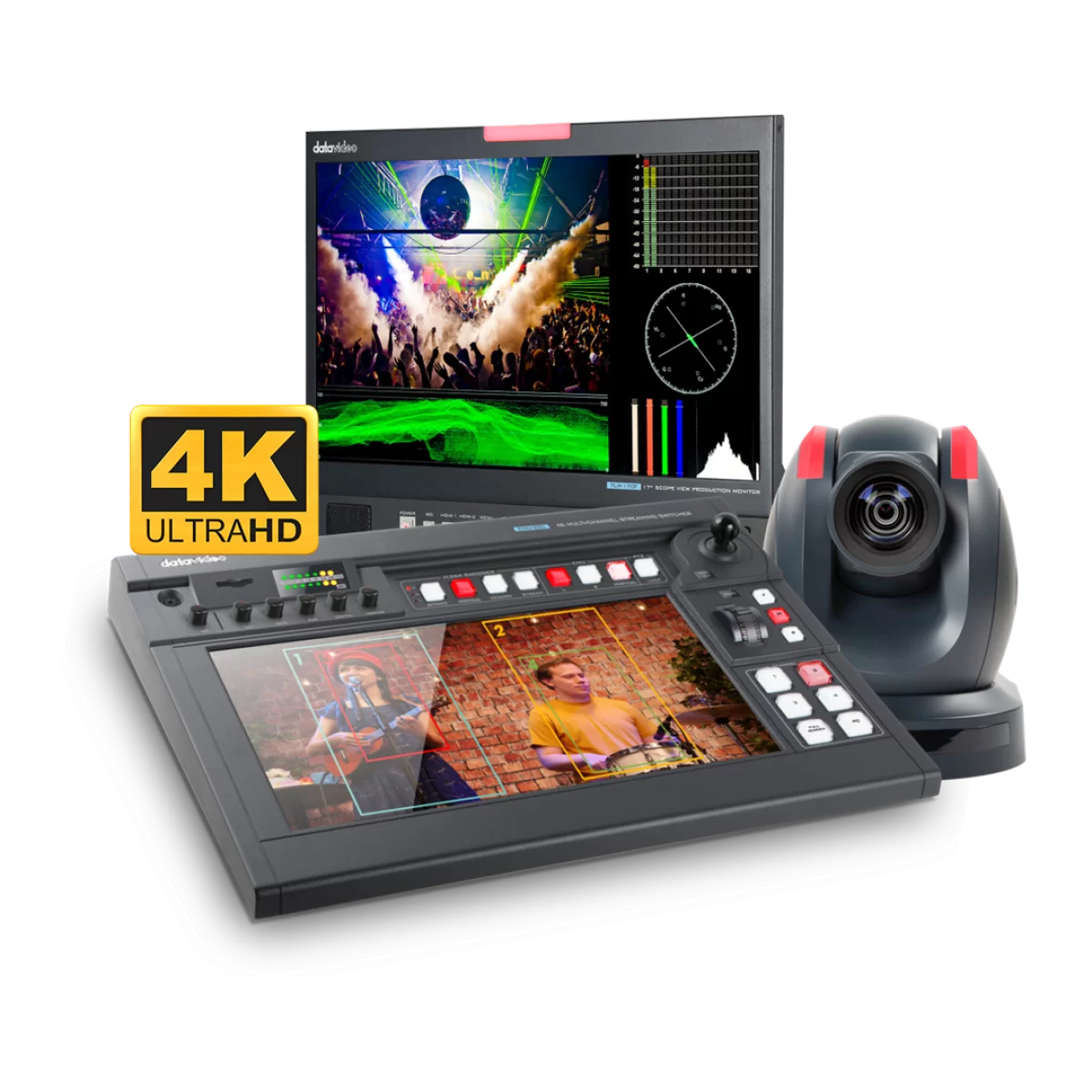

В современном видеопроизводстве часто требуется показать одновременно и общий план аудитории, и крупный план докладчика, и реакцию слушателей. Традиционное решение — использовать несколько камер — требует больших бюджетов, сложного монтажа и нескольких операторов. Технология Region of Interest (ROI) предлагает принципиально иной подход: из одного 4K‑изображения можно «вырезать» несколько независимых HD‑кадров, управляя панорамированием, наклоном и масштабированием в реальном времени. Datavideo BDL‑1615 — это мощный и компактный ROI‑комплект на базе коммутатора KMU‑200, 4K PTZ‑камеры PTC‑305 и профессионального производственного монитора TLM‑170V. Это готовое к работе решение для всех, кому нужно создавать многокамерное видео без лишних затрат и персонала.

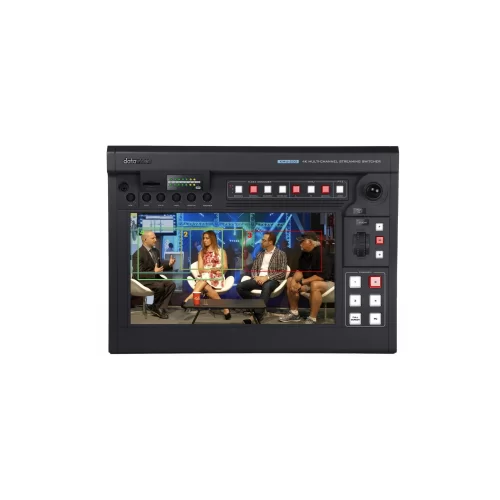

Сердце системы: KMU‑200 — мультиформатный коммутатор ROI с 14‑дюймовым сенсорным экраном

KMU‑200 — это всё-в-одном решение для создания виртуального многокамерного видео из одного 4K‑источника. Устройство оснащено 14‑дюймовым ёмкостным сенсорным экраном, с помощью которого оператор может в реальном времени выбирать на 4K‑изображении до четырёх областей интереса (ROI), каждая из которых преобразуется в полноценный HD-видеопоток. Жестами сжатия и разведения пальцев можно легко масштабировать область, касанием — перемещать её в нужную точку. Также доступен пятый вход — сигнал с ноутбука (HDMI или VGA) для презентаций или дополнительного видеоисточника. Таким образом, одна 4K‑камера имитирует работу четырёх независимых HD-камер, что существенно снижает затраты на оборудование и персонал.

Коммутатор поддерживает два 4K‑входа (один — HDMI 2.0 для камеры, второй — HDMI 1.4 для ПК с функцией сквозного прохода) и два выхода HDMI 1.4, позволяющих одновременно выводить программный сигнал (PGM) и мультиэкран (Multiview) на внешние мониторы. Встроенный кодер H.264 обеспечивает потоковую трансляцию на все основные платформы (YouTube, Facebook, Twitch) через протоколы RTMP/RTMPS, SRT, HLS, TS over TCP/UDP и RTSP. Устройство также поддерживает запись видео на SD-карту (класс 10 и выше) в формате MP4 с битрейтом до 16 Мбит/с, а при одновременной записи и трансляции суммарный битрейт может достигать 36 Мбит/с. Встроенный 4-канальный аудиомикшер с двумя балансными XLR-входами и двумя небалансными входами RCA позволяет профессионально работать со звуком. Габариты устройства — 438 × 331 × 114 мм, вес — 4,3 кг.

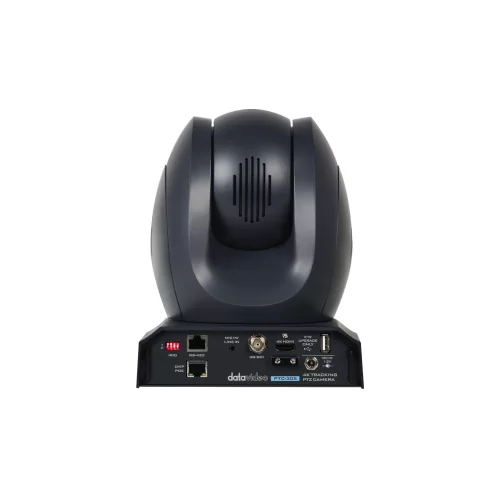

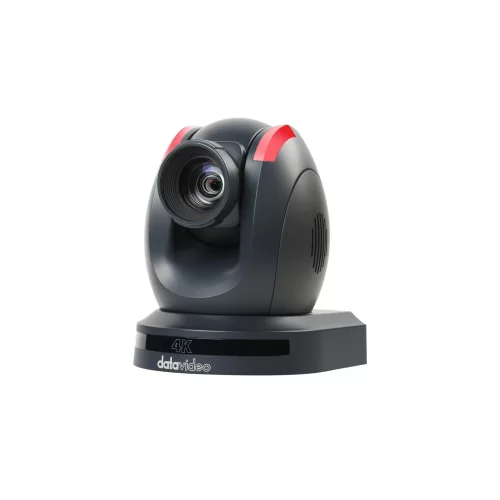

PTC-305: Интеллектуальная 4K PTZ‑камера с автослежением

PTC-305 — это 4K PTZ‑камера, оснащённая сенсором Sony 1/1,8″ CMOS, обеспечивающим захват видео с разрешением 4K 50/60p. Камера имеет 20-кратный оптический зум и 16-кратный цифровой зум с максимальной диафрагмой f1,58. Угол обзора составляет 60°, а фокусное расстояние объектива — от f1,58 до f3,95. Камера поддерживает две модели управления: стандартизированный протокол Visca (через RS‑422) или удалённое управление через IP с использованием собственного протокола DVIP (Datavideo) или Visca over IP. Встроенный ПИД-алгоритм способен определять скорость движения идентифицированного объекта и автоматически регулировать соответствующие скорости панорамирования, наклона и масштабирования, делая движение объектива плавным, без рывков и непредсказуемых остановок.

Камера поддерживает одновременную работу всех выходов: HDMI 2.0, 3G‑SDI и IP (с поддержкой PoE). Встроенный кодер H.264/H.265 обеспечивает двухпотоковую передачу, что позволяет одновременно вести трансляцию на разные платформы (RTMPS для Facebook, YouTube, dvCloud). Управление возможно также через ONVIF Profile S и NDI. Габариты камеры — 173 × 219 × 190 мм, вес — 2,6 кг. Камера питается через PoE (IEEE 802.3af/at) или от внешнего источника постоянного тока 12 В. Потребляемая мощность — 21 Вт.

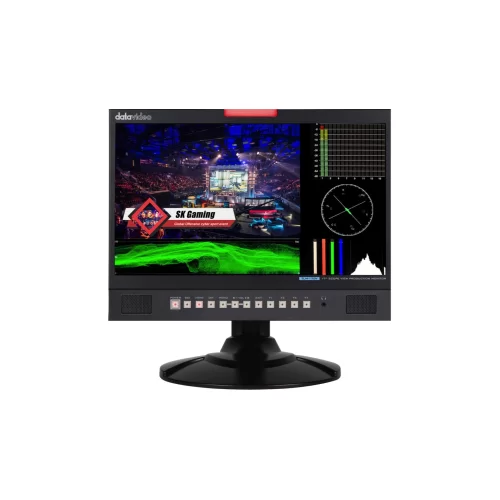

TLM-170V: 17,3″ настольный монитор с осциллографом и вектороскопом

TLM-170V — это 17,3″ настольный монитор, предназначенный для профессионального видеоконтроля. Панель имеет разрешение Full HD 1920×1080, углы обзора 89 градусов во всех направлениях, контрастность 700:1 и яркость 300 нит. Монитор поддерживает входы 3G/HD/SD‑SDI и 2×HDMI, а также сквозной проход SDI. Уникальной особенностью является встроенный вектороскоп, осциллограф и измеритель уровня аудиосигнала (audio level meter), а также поддержка отображения столбцов уровня по цветам (YRGB peak), тайм‑кода, масштабирования, режимов «пиксель в пиксель» (Pix-to-Pix) и сжатой развёртки (underscan). Имеется возможность межформатного преобразования сигналов SDI и HDMI, что является огромным преимуществом для всего процесса видеопроизводства. Монитор питается от сети постоянного тока 12 В, потребляемая мощность — 21,9 Вт. Габариты — 403 × 305 × 37 мм, вес — 4,5 кг.

Области применения

Комплект Datavideo BDL‑1615 предназначен для профессиональных применений, где требуется быстрое развёртывание мобильной студии и создание многокамерного видео при минимальных затратах. Он идеально подходит для съёмки и трансляции спортивных событий (особенно киберспорта), лекций и конференций (цифровое приближение к преподавателю), церковных служб, корпоративных мероприятий и вебинаров. Все компоненты упакованы в один кейс, что позволяет одному оператору быстро собрать и запустить систему.

Характеристики:

• Номер модели KMU‑200
• Видеостандарт UHD & HD
• Видеоформат входа 3840×2160p 23.98/24/25/29.97/30/50/59.94/60; 1080p 50/59.94/60
• Видеоформат выхода 1080p 50/59.94/60; 720p 50/59.94/60
• Цветовая субдискретизация 4:4:4 / 4:2:2 / 4:2:0
• Видеовходы 1 × HDMI 2.0, 1 × HDMI 1.4 с Loop through
• Видеовыходы 2 × HDMI 1.4
• Режимы выхода PGM, AUX, Multiview
• Потоковое кодирование H.264/AVC, Main/High Profile
• Битрейт трансляции Только запись: до 16 Мбит/с; только стриминг: до 10 Мбит/с (dual stream); запись+стриминг: 36 Мбит/с
• Протоколы стриминга TS over TCP/UDP, RTSP over HTTP/TCP/UDP, RTMP/RTMPS, HLS, SRT
• Аудиовходы 2 × XLR (Mic), 2 × RCA
• Аудиовыходы 2 × RCA (небалансные)
• Аудиомикшер Встроенный, 4 канала
• Запись На SD-карту (Class 10 и выше), файловая система NTFS, FAT, exFAT, формат MP4
• Управление Сенсорный LCD‑дисплей (14″ ёмкостный)
• Электропитание 12 В постоянного тока, 52 Вт
• Габариты (Д × Ш × В) 438 × 331 × 114 мм
• Вес 4,3 кг
• Диапазон рабочих температур 0 … +40 °C
• PTC-305 – 4K PTZ-камера с функцией слежения
• Датчик изображения Sony 1/1,8” CMOS
• Разрешение / Частота кадров 4K 50/60p
• Оптический зум 20x
• Цифровой зум 16x
• Диафрагма f1,58 ~ f3,95
• Угол обзора 60°
• Видеовыходы HDMI 2.0, 3G‑SDI, IP (RJ‑45)
• Сетевые возможности PoE (IEEE 802.3af/at), управление NDI, протоколы: ONVIF Profile S
• Потоковая передача Двухпотоковая (H.264/H.265), поддержка RTMPS (Facebook), YouTube, dvCloud
• Автослежение (Auto Tracking) Встроенное (высокоточный ПИД-алгоритм)
• Управление RS‑422 (VISCA, Pelco‑D/P), IP (DVIP, VISCA over IP), ИК‑пульт RMC‑1AT (в комплекте)
• Напряжение питания 12 В постоянного тока / PoE
• Потребляемая мощность 21 Вт
• Габариты (Ш × В × Г) 173 × 219 × 190 мм
• Вес 2,6 кг
• Рабочая температура 0 … +40 °C
• TLM-170V – 17,3″ настольный монитор со ScopeView
• Тип панели 17,3″ LED Backlit
• Разрешение 1920 × 1080
• Яркость 300 кд/м²
• Контрастность 700:1
• Угол обзора (H) +89/‑89°, (V) +89/‑89°
• Видеовходы 1 × 3G/HD/SD‑SDI, 2 × HDMI
• Сечение через (Loop Through) 1 × 3G/HD/SD‑SDI
• Поддерживаемые форматы 1080p(23.98/24/25/29.97/30/50/59.95/60Hz), 1080i(50/59.94/60Hz), 720p(50/59.94/60Hz), 576i(PAL), 480i(NTSC)
• Соотношение сторон 16:9, 4:3
• Функции монитора Вектороскоп, осциллограф, измеритель уровня аудиосигнала, отображение столбцов уровня по цветам (YRGB peak), тайм-код, ВЧ-коррекция (peaking), масштабирование, Pix‑to‑Pix, сжатая развёртка, контрольное поле, межформатное преобразование SDI↔HDMI
• Аудио 2 × динамика, 1 × разъём для наушников
• Tally LED (Live: красный, Cued: зелёный)
• Электропитание 12 В постоянного тока, 21,9 Вт
• Габариты (Ш × В × Г) 403 × 305 × 37 мм
• Вес 4,5 кг
• Рабочая температура 0 … +40 °C
