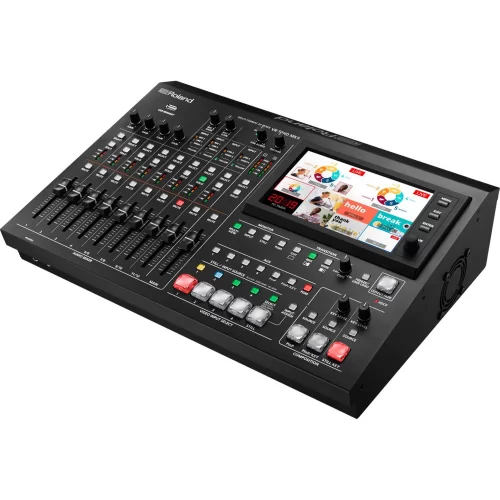

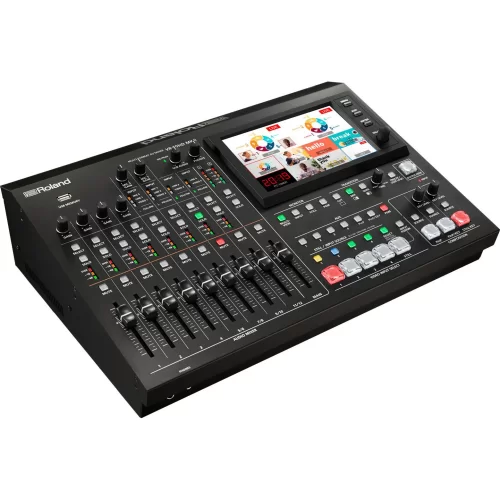

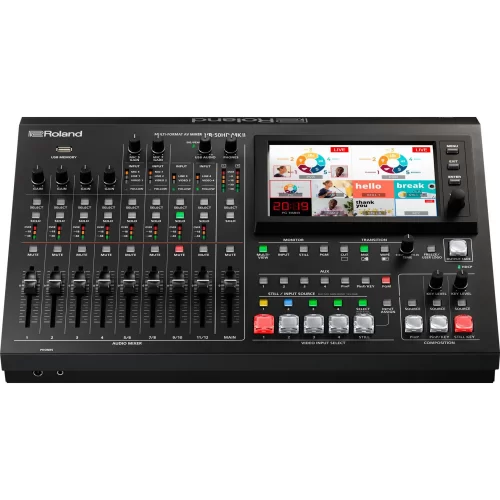

Roland VR-50HD MKII Мультиформатный аудио-видеомикшер
Roland VR-50HD MKII – Полностью портативный многофункциональный аудио-видео микшер «всё в одном» от знаменитого японского производителя.
Удобный, интуитивно понятный интерфейс позволяет эффективно работать с аудио и видео данными одному пользователю, управляя с помощью фейдеров, кнопок и встроенного сенсорного экрана.
Функционал VR-50HD включает микшерную консоль для работы со звуком, видео микшер, тачскрин для мониторинга одновременно нескольких потоков видео и разъем USB для проведения аудио/видео трансляций. VR-50HD многофункционален и подходит для использования на корпоративных встречах, семинарах и конференциях, в образовательных учреждениях, на спортивных событиях. К микшеру можно подключать камеры, компьютеры и ноутбуки, плееры DVD и Blu-ray, планшеты и смартфоны, микрофоны – практические любые устройства, как аналоговые, так и цифровые, не обращая внимания на выходной формат данных. VR-50HD поддерживает 3G/HD/SD SDI, HDMI, RGB/компонентный и композитный видео входы в качестве до 1080p (3G SDI). В дополнение к выходам HD-SDI и HDMI для подключения к записывающему оборудованию предусмотрены порты USB для передачи данных напрямую на компьютер, обработки или трансляции.
В мультиформатном аудио-/видео- микшере Roland VR-50HD MKII реализованы новые функции, ставшие результатом тесного сотрудничества с пользователями. В итоге "родился" многофункциональный поддерживающий потоковую передачу по протоколу USB 3.0 аудио-/видео- коммутатор нового поколения компании Roland, являющейся законодательницей мод в этом сегменте рынка. Коммутатор VR-50HD MK II рассчитан на управление силами одного оператора и обладает лучшими в своем классе возможностями коммутации и гибкостью конфигурирования, позволяющими использовать его для решения задач широкого круга приложений, которые предъявляют самые разнообразные требования к вводу/выводу сигналов.
Дополнительный выход для записи, потоковой трансляции или вывода сигнала на вспомогательный монитор
Обновленный пользовательский интерфейс для оперативного и простого управления
Новые высококачественные предусилители и конвертеры для кристально чистого звука
Прямое управление выбором PTZ-камер JVC и Panasonic по сети LAN
Функции автоматического микширования аудио и переключения видео для реализации возможности управления коммутатором силами одного пользователя
Удобство, обеспечиваемое устройством формата "все в одном", и невероятно гибкие возможности коммутации

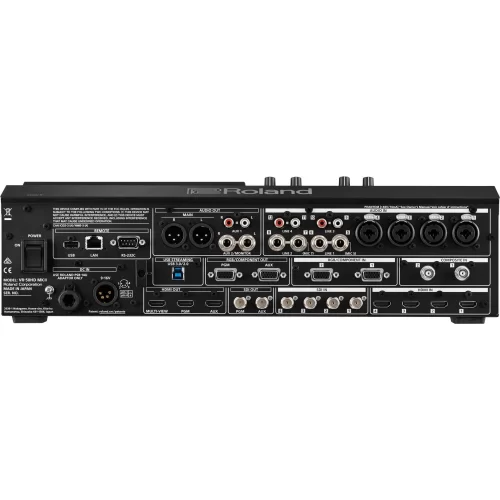

Roland VR-50HD MKII — абсолютно самодостаточное аудио-/видео- устройство, в котором реализовано множество функций: переключение видео, микширование цифрового аудио, управление с помощью мультипросмотрового сенсорного дисплея, потоковая передача аудио- и видеоданных по протоколу USB. А благодаря тыльной панели, предоставляющей исчерпывающие возможности коммутации, вы сможете легко и оперативно сопоставить входы с матричными узлами коммутатора.
Разные потоки для различных целей
Потребности прямых потоковых трансляций, записи на жесткий диск и вывода на вспомогательный монитор докладчика зачастую предъявляют требования, отличные от тех, которым должно соответствовать видео основного программного выхода. И VR-50HD MK II вполне способен удовлетворить все эти запросы, позволяя перенаправлять сигнал любого подключенного к нему устройства на отдельный выход Aux, который функционирует независимо от основного выхода PGM. С помощью кнопок назначения Aux, расположенных на панели, можно выбирать источники для выхода Aux или синхронизировать его с программным микшированным сигналом PGM, если необходимо организовать режим усилителя-распределителя.

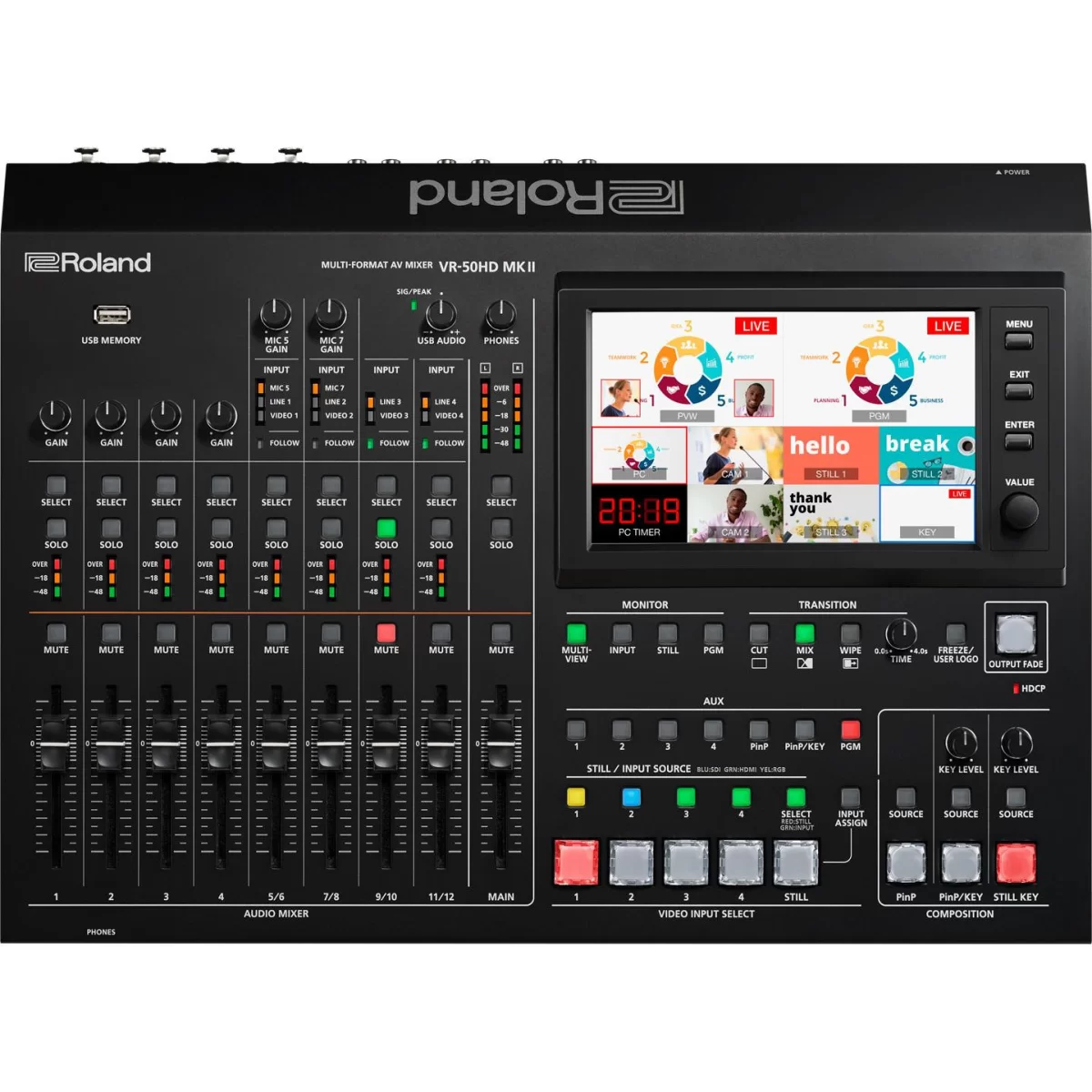

Усовершенствованный интерфейс для удобства управления
Благодаря реконструированному пользовательскому интерфейсу VR-50HD MK II не только предоставляет больше возможностей, но и позволяет реализовать их более просто. "Погружение" вглубь многоуровневого меню для переключения — "прошлый день", теперь это делается с помощью отдельных кнопок Aux, PinP и Still, выполненных в стиле вещательного оборудования. Кроме того, для каждого из аудиоканалов предусмотрены кнопки Select (выбор), Solo (солирование) и Mute (мьютирование), оптимизирующие организацию процесса мониторинга. А с помощью большого сенсорного мультиэкранного монитора можно просматривать и назначать входы, выводить до четырех статичных изображений, анализировать программный и предпросмотровый материал и выполнять другие функции.
Звук профессионального уровня — теперь это уже не так сложно
Высокое качество звука — это то, чего все ждут при проведении мероприятий и прямых потоковых трансляций, но позиция аудиоинженера бюджетом предусматривается далеко не всегда. Roland VR-50HD MKII решает эту проблему, предлагая ряд автоматизированных функций, которые позволяют одному и тому же оператору справляться одновременно с задачами переключения видео и формирования аудиомикса на высоком профессиональном уровне. Функция Auto Mixing отвечает за баланс уровней аудиосигналов, Video Follows Audio — переключает камеры на основе анализа входных сигналов, а Anti-Feedback — автоматически подавляет акустическую обратную связь в случае, если микрофон "заводится". Кроме того, VR-50HD MK II оборудован множеством стандартных входов для аудиопроизводства, включая четыре комбинированных XLR/TRS с фантомным питанием 48 В, четыре стереопары (две на джековых гнездах 1/4" и две на разъемах RCA), а также поддерживает функцию работы с внедренным звуком сигнала с разъемов 3G/HD/SD-SDI и HDMI.

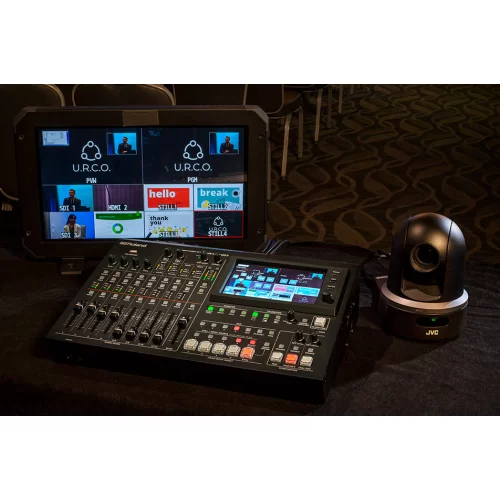

Поддержка управления камерами PTZ
Роботизированные камеры PTZ с регулируемыми углами наклона и поворота позволяют отказаться от использования нескольких видеооператоров, обеспечивая превосходное покрытие студийного качества при вещании. А благодаря компактным размерам их можно разместить практически незаметно. В Roland VR-50HD MKII реализована функция прямого выбора роботизированных камер PTZ компаний JVC и Panasonic по сети LAN. Так что вам не придется использовать дополнительный контроллер камер PTZ или нанимать отдельного оператора. По сети LAN можно управлять шестью камерами PTZ одновременно.
Автоматизация
Roland VR-50HD MKII поддерживает ряд функций, позволяющих автоматизировать микширование аудио и переключение видео для повышения эффективности работы.
Четырехуровневая структура картинки и статичные изображения.
Простая процедура вывода некомпрессированного потокового сигнала по протоколу USB 3.0
В Roland VR-50HD MKII используется такая же технология связи, что и для веб-камер. Это позволяет захватывать изображение с различных мероприятий и распространять его на аудиторию по всему миру. Просто подключитесь к компьютеру через порт USB 3.0 и используйте любой потоковый сервис, поддерживающий работу с веб-камерой. Все функционирует в режиме "подключил и работай" — никакого программного обеспечения скачивать не нужно, никаких драйверов устанавливать не придется. Для записи готового в веб-трансляции аудио-/ видео- файла с разрешением Full HD используйте бесплатное программное обеспечение VR Capture для Mac и Windows.
Характеристики:
Input Connectors | SDI IN 1--4 connectors: BNC type x 4 (INPUT 1--4) * Conforms to SMPTE 424M (SMPTE 425M-AB), 292M, 259M-C. HDMI IN 1--4 connectors: HDMI type A x 4 (INPUT 1--4) * HDCP Supported RGB/COMONENT IN 1--2 connectors: HD DB-15 type x 2 (INPUT 1--2) COMPOSITE IN 1--2 connectors: BNC type x 2 (INPUT 1--2) * INPUT 1--2: Select SDI, HDMI, RGB/COMPONENT or COMPOSITE using menu. |
Output Connectors | HSDI OUT (PGM, AUX) connectors: BNC type x 2 (PGM OUT, AUX OUT) * Conforms to SMPTE 424M (SMPTE 425M-AB), 292M, 259M-C HDMI OUT (PGM, AUX, MULTI-VIEW) connectors: Type A x 3 (PGM OUT, AUX OUT, MULTI-VIEW OUT) * HDCP Supported Analog RGB/HD-Component: Mini D-sub 15-pin type x 2 (PGM OUT, AUX OUT) |
Input/Output Level and Impedance | Composite (COMPOSITE IN): 1.0 Vp-p 75 ohms Analog RGB (RGB/COMPONENT IN, RGM/COMPONENT OUT): 0.7 Vp-p 75 ohms (H, V: 5 VTTL) Analog HD (RGB/COMPONENT IN, RGB/COMPONENT OUT): 1.0 Vp-p 75 ohms (Sync-Signal: Bi-Level/Tri-Level) |
Supported Video Formats | SDI (SDI IN, SDI OUT): 480/59.94i, 576/50i, 720/59.94p, 720/50p, 1080/59.94i, 1080/50i, 1080/59.94p, 1080/50p * Conforms to SMPTE 274M, SMPTE 296M, ITU-R BT.601-5. HDMI (HDMI IN, HDMI OUT) (*1): 480/59.94i, 576/50i, 480/59.94p, 576/50p, 720/59.94p, 720/50p, 1080/59.94i, 1080/50i, 1080/59.94p, 1080/50p 1024 x 768/60 Hz (*2), 1280 x 720/60 Hz (*2), 1280 x 800/60 Hz (*2), 1280 x 1024/60 Hz (*2), 1400 x 1050/60 Hz, 1920 x 1080/60 Hz HDMI (HDMI OUT MULTI-VIEW only) (*1): 1080/59.94p Component (RGB/COMPONENT IN, RGB COMPONENT OUT): 480/59.94i, 576/50i, 480/59.94p, 576/50p, 720/59.94p, 720/50p, 1080/59.94i, 1080/50i, 1080/59.94p, 1080/50p RGB (RGB/COMPONENT IN, RGB/COMPONENT OUT) (*1): 1024 x 768/60 Hz (*2), 1280 x 720/60 Hz (*2), 1280 x 800/60 Hz (*2), 1280 x 1024/60 Hz (*2), 1400 x 1050/60 Hz, 1920 x 1080/60 Hz Composite (COMPOSITE IN): NTSC, PAL *Note *1 Conforms to CEA-861-E or VESA DMT Version 1.0 Revision 11. *2 Output refresh rate is 75 Hz when frame rate is set to 50 Hz. * The video signal frame rate must match the unit's frame rate setting. * The output format of HDMI and RGB/Component is always the same. When a Video format is selected, component signal is output from the RGB/COMPONENT connector. When a RGB format is selected, RGB signal is output from the RGB/COMPONENT connector. USB-VIDEO (USB STREAMING): 480/29.97p, 576/25p, 480/59.94p, 576/50p, 720/29.97p, 720/25p, 720/59.94p, 720/50p, 1080/29.97p, 1080/25p, 1080/59.94p, 1080/50p Still Image: Windows(R) Bitmap File (.bmp) * Maximum 1920 x 1080 pixels, 24-bit per pixel, uncompressed. * It can be loaded up to 4 files from USB memory. |
Effects | Transition: Mix, Cut, Wipe (9 patterns) Composition: PinP, Chrominance Key, Luminance Key Others: Output Fade, Output Freeze, User Logo |
Audio Processing | Sampling Rate: 24 bits, 48 kHz |
Audio Formats | SDI (SDI IN, SDI OUT): Linear PCM, 24 bits, 48 kHz, 2 ch * SMPTE 299M, SMPTE 272M-C HDMI (HDMI IN, HDMI OUT): Linear PCM, 24 bits, 48 kHz, 2 ch USB-AUDIO (USB STREAMING): Linear PCM, 16 bits, 48 kHz, 2 ch |
Input Connectors | AUDIO IN 1--4 jacks: Combo type (XLR, 1/4-inch TRS phone), balanced, phantom power (DC 48 V, 10 mA Max) AUDIO IN 5--8 jacks (1/4-inch TRS phone type) (LINE 1--2) * AUDIO IN 5 and 7 are mic level capable. (MIC 5, 7) AUDIO IN 9--12 jacks (RCA phono type) (LINE 3--4) |
Output Connectors | AUDIO OUT MAIN (L, R) jacks: XLR type AUDIO OUT AUX 1 (L, R) jacks: RCA phono type AUDIO OUT AUX 2/MONITOR (L, R) jacks: 1/4-inch TRS phone type PHONES jack: Stereo 1/4-inch phone type PHONES jack: Stereo miniature type |
Nominal Input Level | AUDIO IN 1--4 jacks: -64 to +4 dBu (Maximum input level: +24 dBu) AUDIO IN 5, 7 jacks: -64 to +4 dBu (Maximum input level: +24 dBu) AUDIO IN 6, 8 jacks: +4 dBu (Maximum input level: +24 dBu) AUDIO IN 9--12 jacks: -10 dBu (Maximum input level: +9 dBu) |
Input Impedance | AUDIO IN 1--4 jacks: 30 k ohms AUDIO IN 5--8 jacks: 30 k ohms AUDIO IN 9--12 jacks: 7 k ohms |
Nominal Output Level | AUDIO OUT MAIN L-R jacks: +4 dBu (Maximum output level: +24 dBu) AUDIO OUT AUX 1 jacks: -10 dBu (Maximum output level: +8 dBu) AUDIO OUT AUX 2/MONITOR jacks: +4 dBu (Maximum output level: +24 dBu) Headphones: 72 mW + 72 mW (32 ohms load) |
Output Impedance | AUDIO OUT MAIN L-R jacks: 600 ohms AUDIO OUT AUX 1 jacks: 1 k ohms AUDIO OUT AUX 2/MONITOR jacks: 600 ohms Headphones: 30 ohms |
Residual Noise Level (IHF-A, typ.) | U-92 dBu (All faders: Min) -89 dBu ([MAIN] Fader: Unity, Channel faders: Unity only one INPUT1 channel, Preamp gain: Min) -60 dBu ([MAIN] Fader: Unity, Channel faders: Unity only one INPUT1 channel, Preamp gain: Max) * Input 150 ohms terminate * Output Connector: AUDIO OUT MAIN (L, R) jacks§AUDIO OUT AUX 2/MONITOR jacks -100 dBu (All faders: Min) -98 dBu ([MAIN] Fader: Unity, Channel faders: Unity only one INPUT1 channel, Preamp gain: Min) -74 dBu ([MAIN] Fader: Unity, Channel faders: Unity only one INPUT1 channel, Preamp gain: Max) * Input 150 ohms terminate * Output Connector: AUDIO OUT AUX 1 (L, R) jacks |
Audio Effects | Auto mixing, Anti-feedback, 4-Band EQ, Delay, Compressor, HPF, Noise Gate, Reverb, Limiter, Voice changer, 15-Band EQ Channel Effects(common): HPF, Compressor, Noise Gate, 4-Band EQ, Delay Channel Effects(FX Block): Anti-feedback, Voice changer Master Effects: 4-Band EQ, Compressor, Limiter, Reverb, 15-Band EQ |
Common Section | Remote Control RS-232C connector: D-sub 9 pin type LAN connector: RJ45 100BASE-TX |
USB Interface | USB MEMORY port (HOST): USB A type for USB MEMORY(USB flash drive, Still image) USB port (HOST): USB A type(Use for future expansion) USB STREAMING port (DEVICE): USB B type for USB-VIDEO(SuperSpeed/Hi-Speed), USB-AUDIO (Full-Speed) |
Other Functions | Preset Memory (8 types) Panel lock function EDID emulator Auto switching (Video follows audio) Remote Camera Control |
Display | 7 inch Graphic color LCD 800 x 480 dots (touch screen) Power Supply AC Adaptor, Secondary AC Adaptor DC 9 V to 16 V (XLR-4-32 type) Current Draw 2.8 A Power Consumption 67 W Operation Temperature +0 to +40 degrees Celsius +32 to +104 degrees Fahrenheit |
Аксессуары | Руководство по запуску брошюра "Безопасное использование устройства" Адаптер пиатния Шнур питания Шнур заземления |
Размеры | Ширина 437мм Глубина 325мм Высота 125мм |
Вес | 5.9 кг |
Требования к системе для записи (VR Capture) или трансляции в HD | Для Windows 8.0 или выше Для Mac OS X 10.7 и выше (1) При записи данных в формате HD используйте OS X 10.8.5 или более поздней версии. Общие Ivy Bridge Core i5 и выше 8GB памяти или более USB 3.0 (поддерживается USB 3.0 чипсетом Intel, например 7 Series) |
