Roland V-1600HD Мульти-форматный видео-микшер

Roland V-1600HD -  Разработан для работы в рамках "живых" мероприятий или инсталляций, использующих большое количество каналов и видеоформатов.

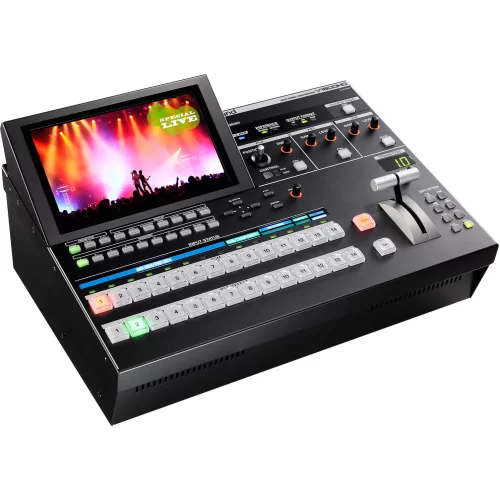

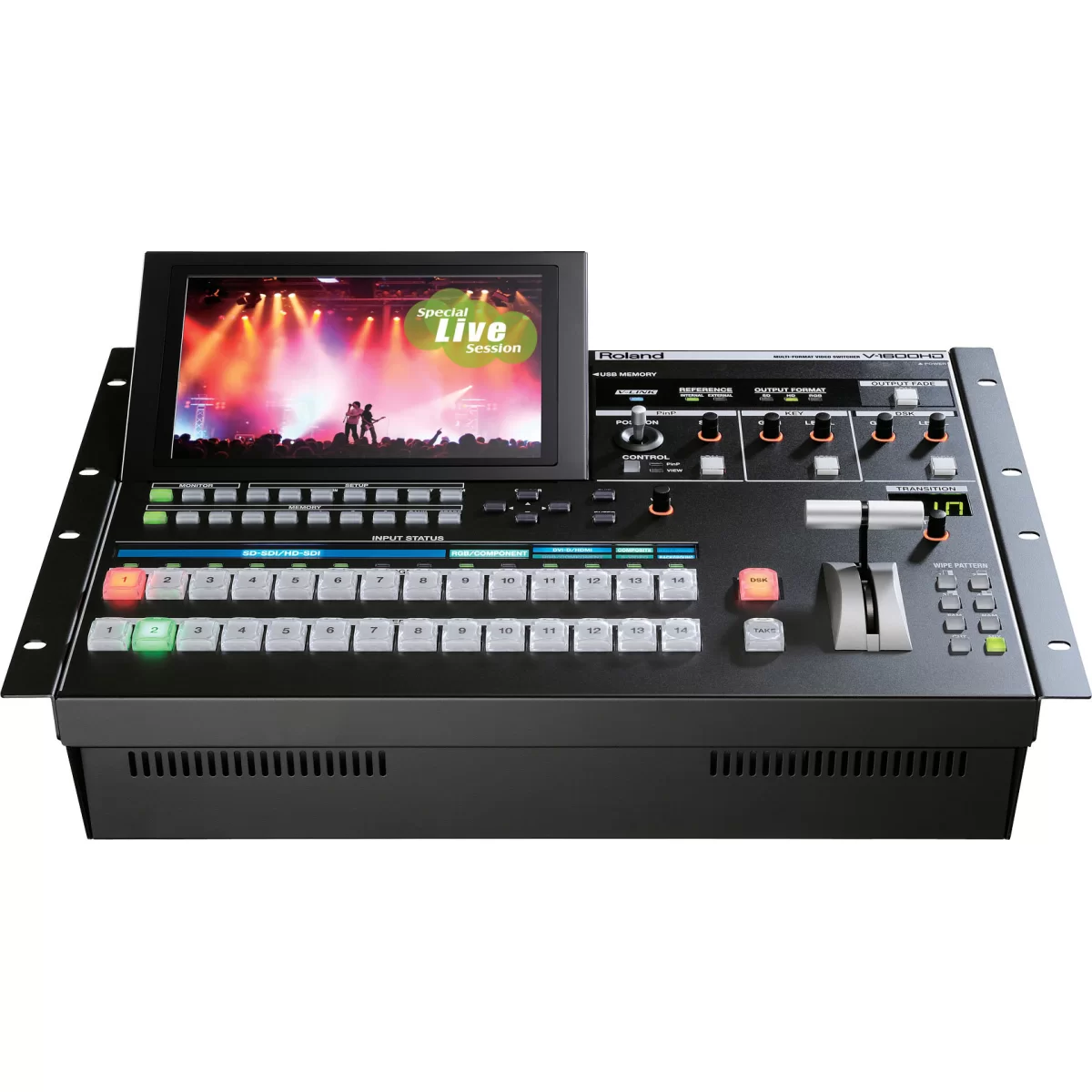

Селектор V-1600HD оборудован встроенным дисплеем для мониторинга видеосигналов, что позволяет отказаться от использования внешних мониторов. Шестнадцать входов предусматривают возможность приема сигналов форматов HD/SD-SDI, DVI-D/HDMI, RGB, компонентного, S-video и композитного, а также неподвижного изображения с накопителя USB. Четырнадцать каналов микса оборудованы блоками масштабирования и синхронизаторами кадров для создания плавного микса вне зависимости от разрешения или формата входного видео.

V-1600HD можно использовать в различных мобильных приложениях или фиксированных инсталляциях. С помощью двух мультиформатных выходов можно реализовывать различные многоэкранные конфигурации, в том числе вывод изображений с двух проекторов на один широкоформатный экран в режиме SPAN. В режиме AUX можно произвольно выбирать выходные разрешения, что удобно при подаче этих сигналов на запись или систему вещания.

Видеомикшер V-1600HD обеспечивает высочайшее качество изображения для видеопрезентаций, корпоративных, образовательных и культовых мероприятий.

Спецификация:

Обработка видеопотока

• Процессирование 4:2:2 (Y:Pb:Pr), 10 бит

Поддерживаемые форматы

• SD: 480/59.94i, 576/50i, 480/59.94p, 576/50p
• HD: 1080/59.94p, 1080/50p, 1080/59.94i, 1080/50i, 720/59.94p, 720/50p
• RGB: 640 x 480/60Гц, 800 x 600/60Гц, 1024 x 768/60Гц, 1280 x 768/60Гц, 1280 x 1024/60Гц, 1600 x 1200/60Гц, 1920 x 1200/60Гц
• STILL: BMP
• Входной/выходной уровень и сопротивление нагрузки
• Композит 1.0 Vp-p, 75 Ом
• S-Video Сигнал яркости : 1.0 Vp-p, 75 Ом
• Сигнал цветности : 0.286 Vp-p, 75 Ом (NTSC) , 0.3 Vp-p, 75 Ом (PAL)
• Аналог HD/RGB 0.7 Vp-p, 75 Ом (H, V : 5VTTL)

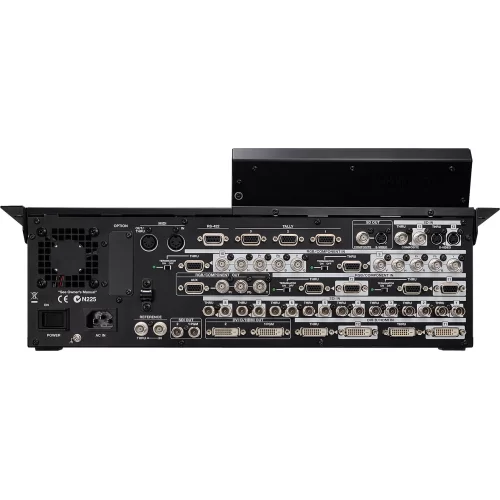

Входные разъемы (все входные каналы оборудованы Loop Thru коммутацией)

• Аналог SD S-Video (4 пин мини DIN типа) x 1
• Композит (BNC type) x 1

* Вход выбирается через меню

• Аналог HD (Компонент) Y/Pb/Pr (BNC типа) x 2
• D-Sub 15 пин типа x 2

* Совмещенное использование с аналоговым RGB

• Аналог RGB R/G/B/H/V (BNC типа) x 2
• D-Sub 15 пин типа x 2

* Совмещенное использование с аналоговым HD (Компонент)

• DVI-D Single Link x 2
• HD/SD-SDI BNC типа x 8

* Соответствует SMPTE 259M-C, SMPTE 292M

Выходные разъемы

• Аналог SD S-Video (4 пин мини DIN типа) x 1
• Композит (BNC типа) x 1
• Аналог HD (Компонент) Y/Pb/Pr (BNC типа) x 1
• D-Sub 15 пин типа x 1

* D-Sub 15 пин типа : Совмещенное использование с аналоговым RGB

• Аналог RGB D-Sub 15 пин типа x 1

* Совмещенное использование с аналоговым HD (Компонент)

• DVI-D Single Link типа x 2
• HD/SD-SDI BNC типа x 2

* Соответствует SMPTE 259M-C, SMPTE 292M

Другая коммутация

• TALLY D-Sub 15 пин типа x 3 (200 мА, типа Open Collector)
• Разъем для подключения устройств удаленного контроля MIDI (IN, OUT/THRU)
• RS-422 (D-Sub 9 пин типа) x 1
• Устройства временной синхронизации BNC типа (IN, THRU)

* Black Burst, Bi-Level, Tri-Level Sync

• USB порт A-типа x 1 для подключения запоминающегося USB-устройства

Эффекты

• Эффекты перехода Mix, FAM, NAM, Wipe (9 шаблонов)
• Эффекты совмещения Картинка-в-картинке, Chroma Key, Luminance Key, Сплит, DSK
• Прочие эффекты Output Fade, Edge Blending, Многоэкранный режим (Видеостена)

Прочее

• Питание 117/220/230/240 В переменного тока (50/60Гц)
• Энергопотребление 90 Вт

Комплектация

• Кабель питания, Руководство пользователя

Габариты и вес

• Ширина 482 мм
• Глубина 319 мм
• Высота 206 мм
• Масса 8.1 кг
