Blackmagic ATEM SDI Видеомикшер

Blackmagic ATEM SDI - Видеомикшер

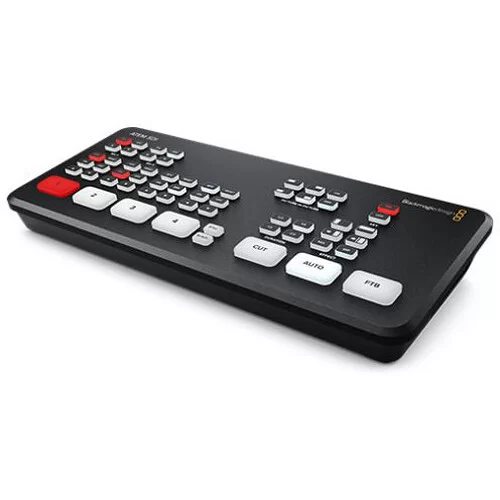

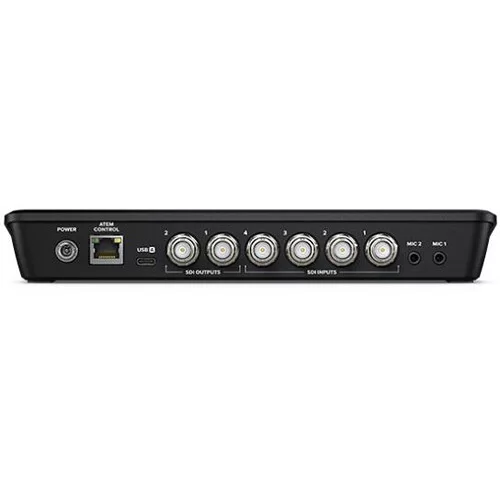

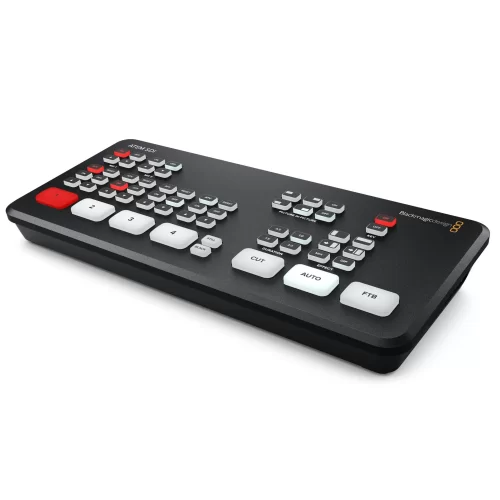

Компактный ATEM SDI от Blackmagic Design, предназначенный для многокамерной прямой трансляции в Интернет или широковещательные приложения, обеспечивает игровые консоли, корпоративные компьютерные трансляции или HD-камеры переключателем с четырьмя входами для прямой трансляции со встроенной панелью управления. Четыре SDI-входа расположены на задней панели корпуса и обеспечивают ввод видео с разрешением до 1080p60. Два выхода 3G-SDI полезны для проектора или внешнего монитора, выход USB Type-C для потоковой передачи видео с разрешением до 1080p60 на компьютер и порт Ethernet RJ45, 10/100 для управления системой, дистанционного управления и обновлений.

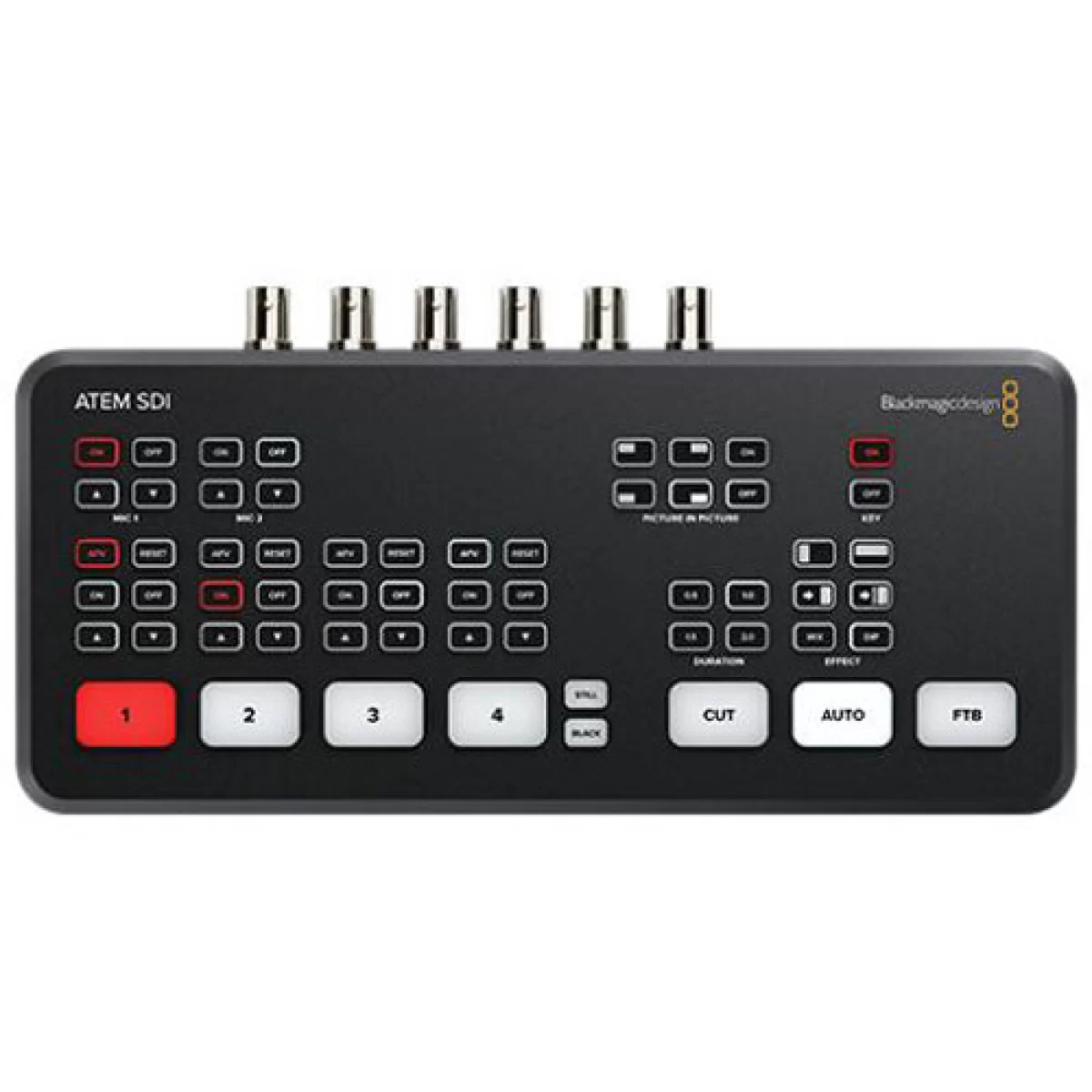

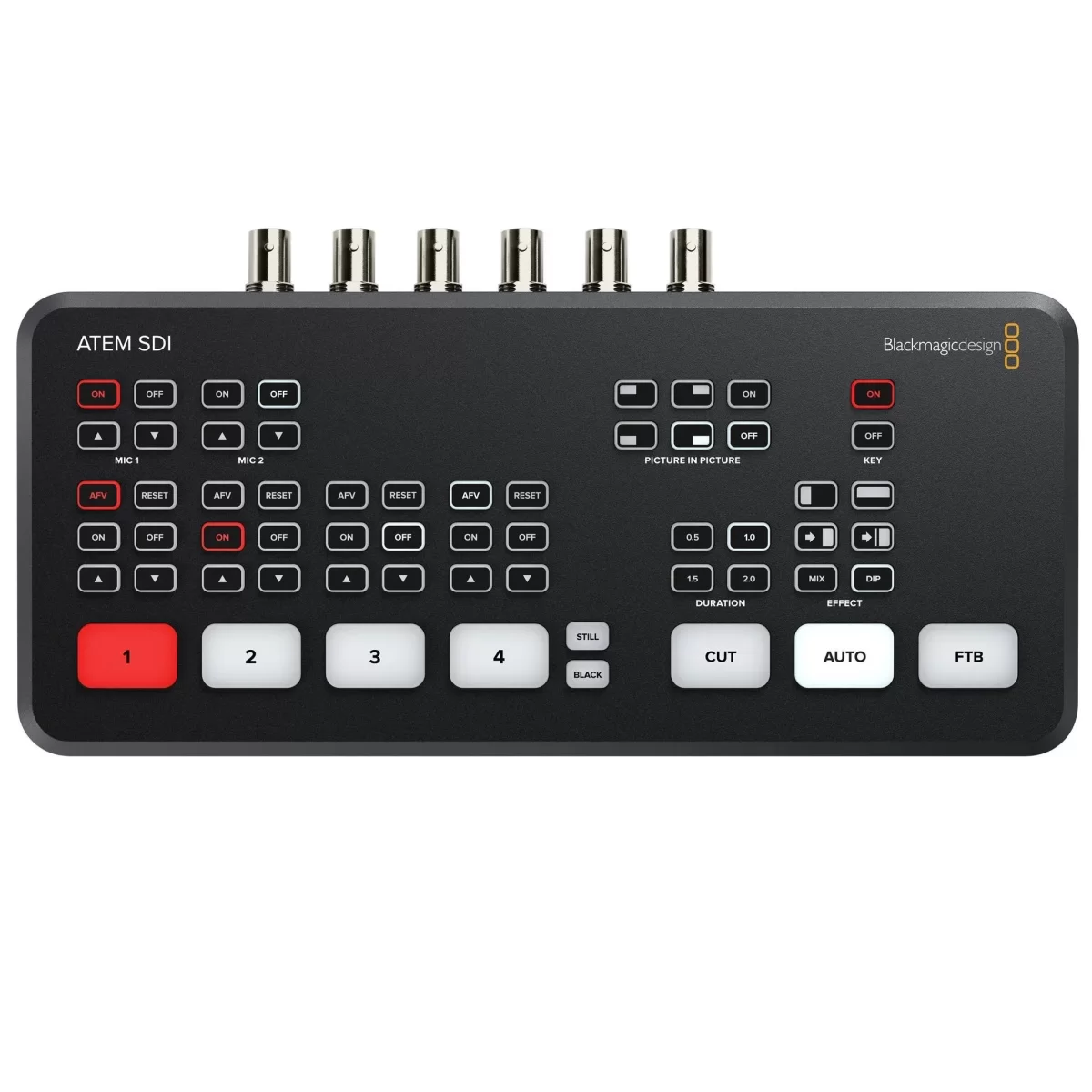

Панель управления оснащена удобными для просмотра кнопками управления с подсветкой, позволяющими выбирать входы камеры, управлять переходами, клавишами, настройками и DVE. ATEM Mini оснащен верхним и нижним клавишами, усовершенствованным хромакейером, двумя линейными клавишами / клавишами яркости, клавиатурой двойного перехода, генератором шаблонов и двумя генераторами цвета. Существует также поддержка медиаплеера для заливки и ключевых изображений, который поддерживает до 20 фотоснимков в форматах PNG, TGA, BMP, JPEG и TIFF. Выход SDI поддерживает разрешение не менее 1366 x 768 для мониторинга вашего потока. Он также поддерживает программную панель управления ATEM через Ethernet, а также поддерживает управление и настройку с помощью ATEM SDI.

Доступные переходы включают в себя:

Вырезать: Когда вы нажимаете кнопку вырезать, ATEM мгновенно переключается с вашего текущего источника программы на источник предварительного просмотра. Вырезки можно выполнять, непосредственно выбирая источники или нажимая кнопку вырезать, чтобы переключиться на следующий источник.

Смешивание: смесь или растворение постепенно переходит от одного источника к другому, создавая однородную смесь. Вы можете установить пользовательские тайминги, чтобы вручную смешать переход.

Погружение: Так же, как и переходы микширования, погружной переход представляет собой постепенное смешивание, которое включает в себя либо сплошной цвет, графику, либо другой клип между двумя источниками видео. Наиболее популярны переходы между источниками в черно-белый цвет, или вы можете использовать логотипы или графику спонсора.

Протирание: Встроенные шаблоны протирания включают круги, ромбы, квадраты и многое другое. Формы и узоры могут быть перевернуты или смягчены, и даже могут иметь индивидуальные цветные границы.

DVE: С помощью мощного встроенного процессора цифровых видеоэффектов, или DVE, вы можете нажимать, вращать, сжимать или передавать видео в реальном времени с одной камеры на другую с невероятными встроенными переходами. Двойные переходы можно переключать и менять местами, что дает вам еще больше вариантов перехода.

Ключ вверх по течению

Наложите видео в реальном времени поверх других видеоисточников или графики с помощью восходящего ключа. Вы можете использовать клавишу яркости, линейную клавишу, клавишу шаблона или снимать на фоне зеленого экрана и использовать клавишу цветности для мгновенного скомпонования видео по виртуальным наборам.

Клавиша Luma: клавиши Luma лучше всего работают с высококонтрастными изображениями, такими как белые элементы на черном фоне, поэтому вы можете использовать контраст, чтобы вырезать черный фон и заменить его живым видео или графикой.

Линейный ключ: Получите чистые, высококачественные результаты с помощью линейного ключа, используя два отдельных источника для заливки и ключа для создания одного видеоизображения. Сигнал заливки содержит видео, которое будет наложено поверх фона, в то время как ключевой сигнал содержит маску серого цвета для вырезания или маскировки области, подлежащей заливке.

Цветовые клавиши: Используемые каждый день для телевизионных прогнозов погоды, цветовые клавиши - это мощный способ комбинирования живых изображений в режиме реального времени. Ведущий обычно стоит перед зеленым или синим фоном, а хромакейер удаляет только этот цвет и комбинирует его с другим изображением, например видео или графикой.

Клавиша шаблона: Комбинируйте живые изображения с любым из встроенных шаблонов стирания, чтобы комбинировать живые изображения или графику с геометрическими фигурами. Вы получаете полный контроль над мягкостью, симметрией, размером и положением для создания уникальных эффектов "картинка в картинке", к которым можно переходить так же легко, как к любому живому источнику.

Нижестоящие ключевые лица

ATEM SDI switcher включает в себя один нисходящий ключ, поэтому вы можете добавлять высококачественную графику, такую как логотипы, ошибки и заголовки, из встроенного медиаплеера поверх вывода программы прямой трансляции. Нижестоящие клавиши являются последними уровнями ввода, поэтому они накладывают все видео, переключенное на основной вывод программы.

Аудиомикшер

Встроенный аудиомикшер позволяет управлять как камерой, так и внешним звуком с точной регулировкой уровня и баланса на всех шести доступных аудиовходах и двух каналах. Микшер имеет возможность выбора включения / выключения / последующего аудио-видео для каждого канала, а также отдельную регулировку усиления для каждого канала, измерение уровня и пиковых значений, а также новые улучшения звука Fairlight, такие как компрессор, затвор, ограничитель, шесть полос параметрического эквалайзера и мастер-регулятор усиления.

Медиаплеер

Устраните внешние генераторы символов, сохранив в пуле носителей до 20 графических файлов RGBA широковещательного качества. Медиаплеер one отображается в качестве источников ввода для вашего коммутатора. Вы можете перейти к графике в виде полнокадрового видео или передать их клавишам для наложения видео. Поддерживаются популярные форматы изображений, такие как PNG, TGA, BMP, GIF, JPEG и TIFF.

Характеристики:

• Доступные слои M/E: 5 M/E
• Типы эффектов: DVE, Transition, Chroma Key
• Генераторы: 1 × Pattern, 2 × Color
• Аудиомикширование: 2-канальное
• Тип переключения: ИК-пульт, кнопочный, программный
• Количество видеовходов: 4
• Видеовходы: 4 × BNC (3G-SDI)
• Форматы входного видео: SDI (10 бит 4:2:2 YUV), 1080p 23,98/24/25/29,97/30/50/59,94/60 fps, 1080i 56/59,94/60 fps, 720p 50/59,94/60 fps
• Аудиовходы: 2 × 1/8" / 3,5 мм TRS (стерео, аналоговые)
• Встроенное аудио на входе: SDI — 2 канала (на вход)
• Количество видеовыходов: 3
• Видеовыходы: 2 × BNC (3G-SDI) (Program)
• Форматы выходного видео: SDI и USB Type-C (10 бит 4:2:2 YUV), 1080p 23,98/24/25/29,97/30/50/59,94/60 fps
• Встроенный аудиовыход: SDI
• Мультивью: нет
• Другие интерфейсы: 1 × RJ45 (управление)
• Поддержка HDCP: нет
• Совместимость с ОС: macOS 11, macOS 12 или новее, Windows 10, Windows 11
• Питание: 1 × Barrel (12 В DC)
• Потребляемая мощность: 18 Вт
• Рабочая температура: 5–40 °C
• Температура хранения: от –10 до +60 °C
• Рабочая влажность: 0–90 % (без конденсации)
• Габариты (ш×г×в): 237,5 × 118,6 × 35,1 мм
• Вес: 678 г
• Вес в упаковке: 1,01 кг
• Габариты упаковки (д×ш×в): 284 × 201 × 66 мм
